画时序图的四个好用的工具~

已剪辑自: https://mp.weixin.qq.com/s/xvCOLaGARp15vCRq6w8h2Q

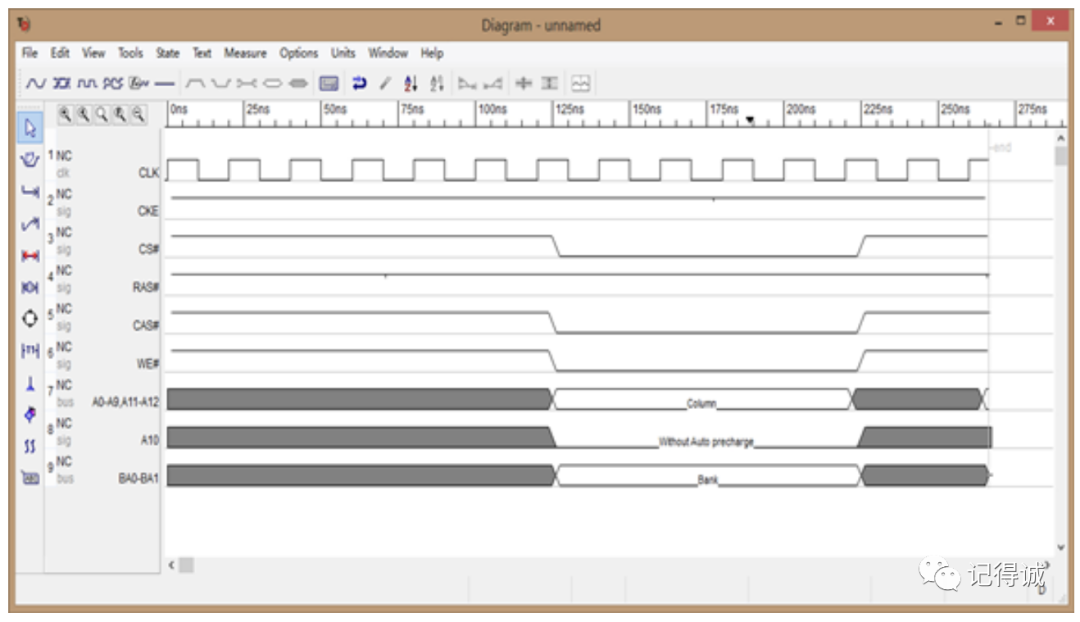

分享几个画时序图的软件，一些通信协议，如I2C、SPI、UART、MIPI等，都会涉及到时序。TimeGen是一款专门用于绘制时序图的软件，绘图后可直接选中复制到WORD文档中就是矢量图，能够快速生成时序图。

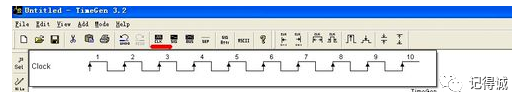

画时钟

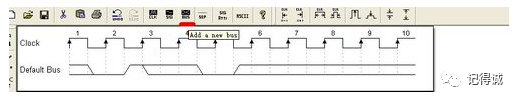

画总线

TimeGen支持将时序图转为ASCII，然后复制到Verilog/VHDL的文件中。

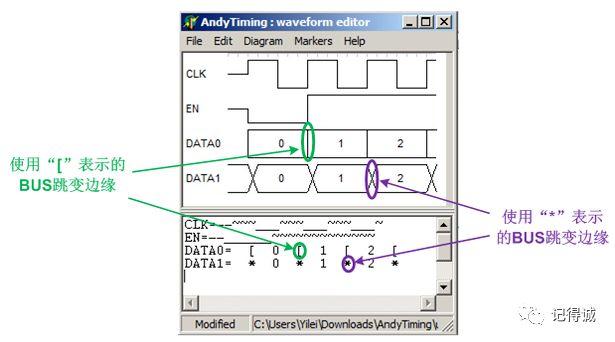

AndyTiming用符号代码代表单位时间内的波形。

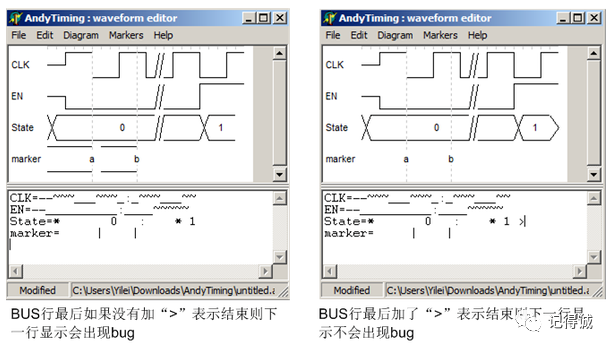

AndyTiming的波形清晰，可以导出BMP格式图片，保存为.atd文件，下次可以直接调用。

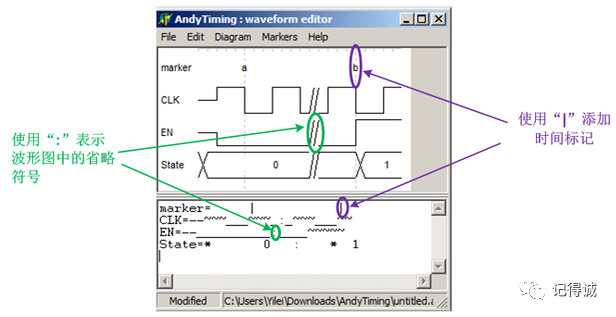

添加文字方便，但等号必须对齐，手动对齐有点不方便。

3、TimingDesigner

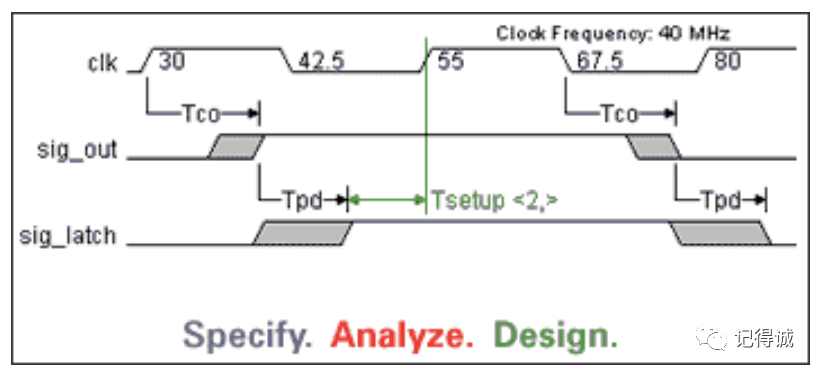

TimingDesigner比上面两种更专业，也会更复杂一些。
既可以用于系统级的设计，用于时序分析和文档编制，也用于ASIC/FPGA设计中，用于接口规范，以及创建SDC时序约束。


WaveDrom是一个基于js的画时序图的工具，比AbdyTiming功能强大，画的也更漂亮，不过有点复杂，可以在线画，也可以下载本地版本。

希望对你有帮助 ~
