cadence17.2操作使用笔记（一、原理图部分）

Capature CIS使用：

学习资料B站视频
小马哥电子开发学习：
https://www.bilibili.com/video/BV117411W7Z4?p=1

file->change product ->orCAD_Capature_CIS 可勾选为默认项

第三讲：原理图工程以及库的创建

file->new->project(name,location)

1、打开原理图page1

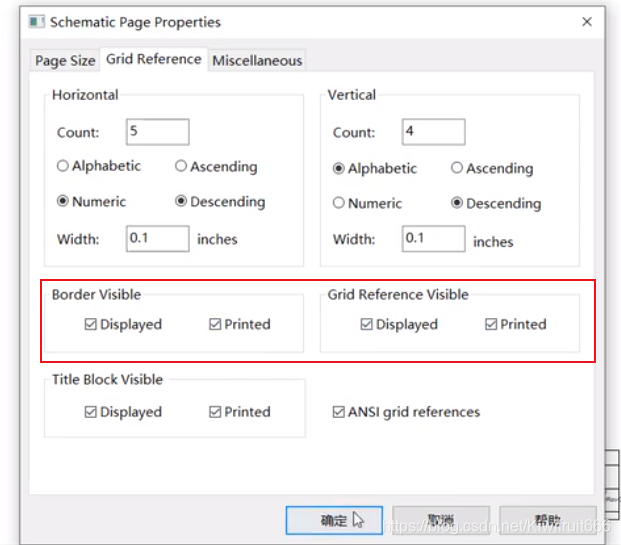

边框 ：option->Schematic page Properties->Grid Reference

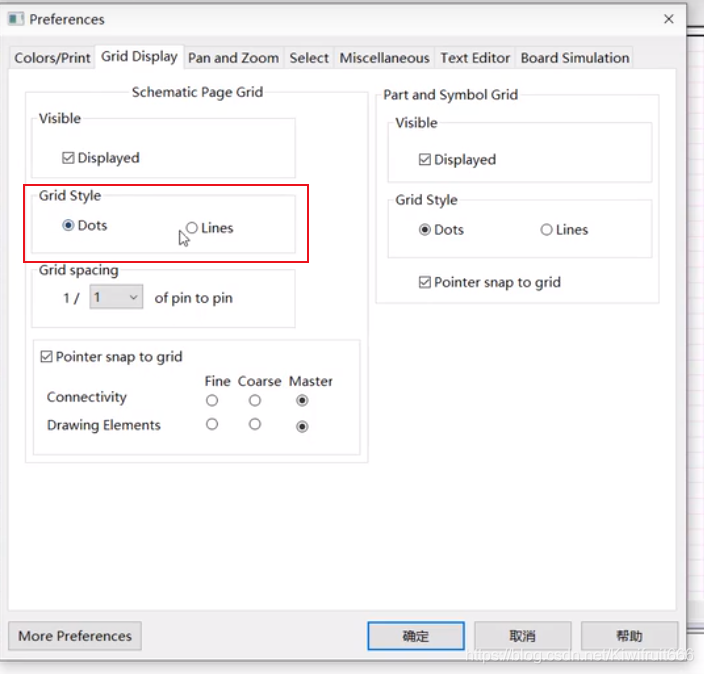

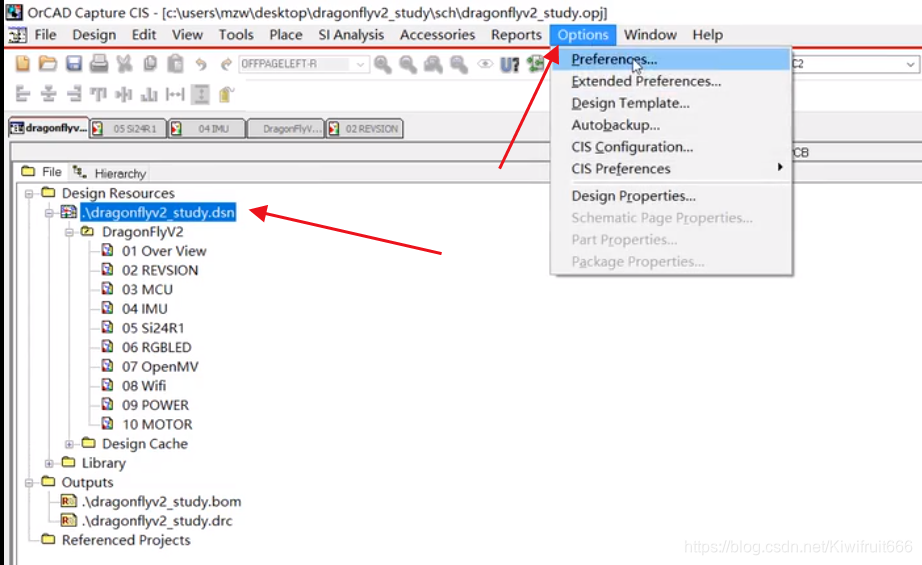

栅格设置：option->preference->grid display->grid style-点或线

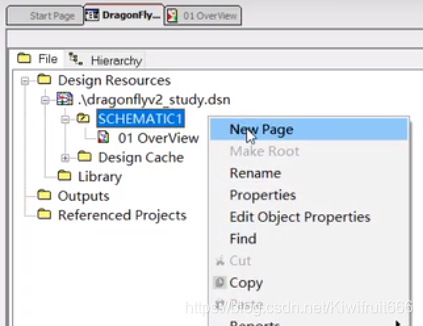

新建原理图：

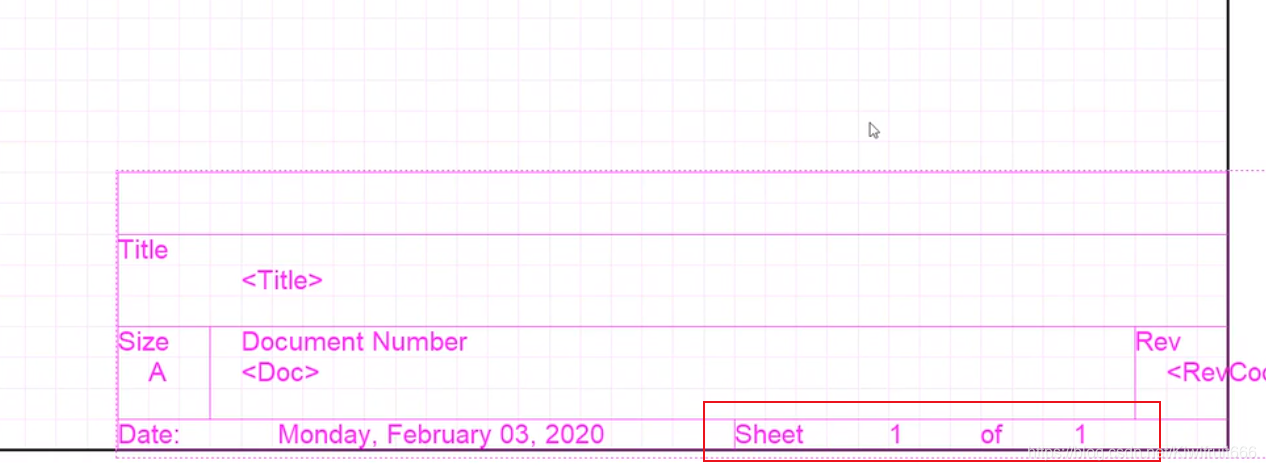

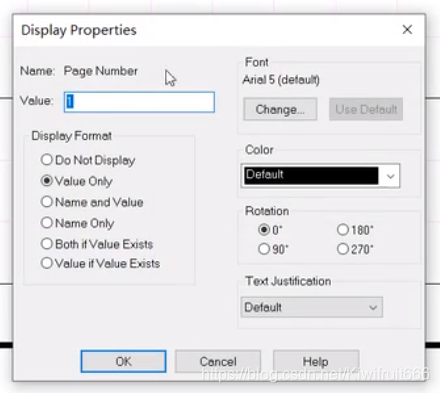

设置页码：

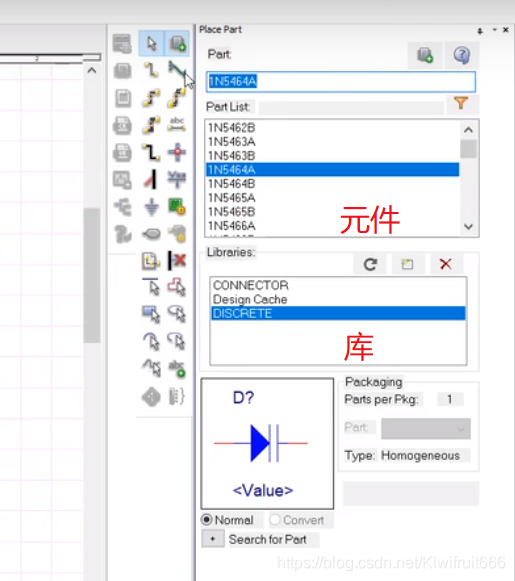

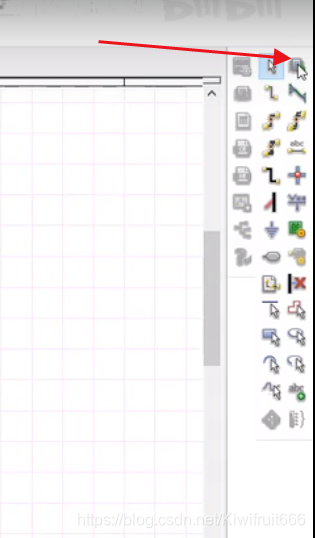

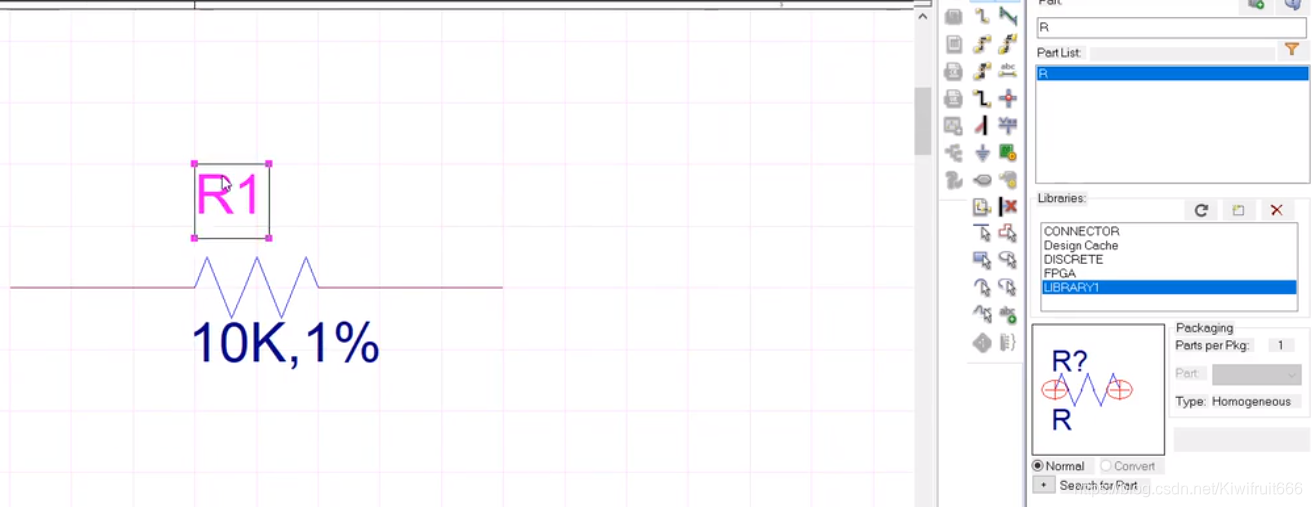

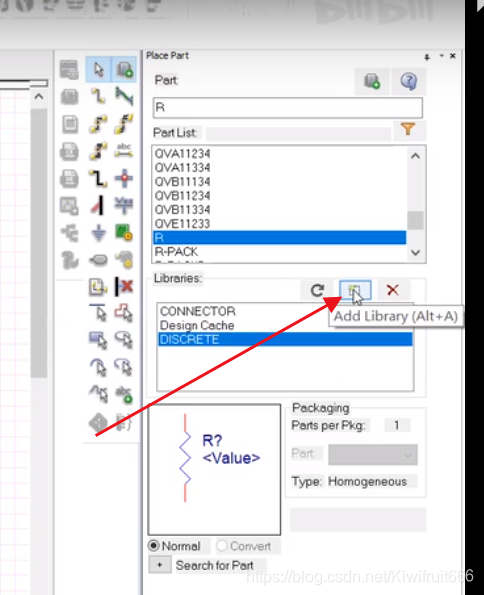

放置元器件：右侧工具栏place part 选择合适的库放置元器件

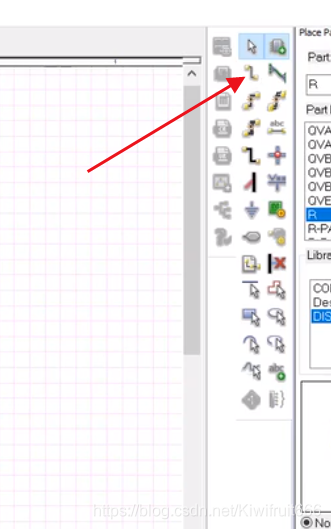

元器件电器连线：快捷键w

2、绘制元器件

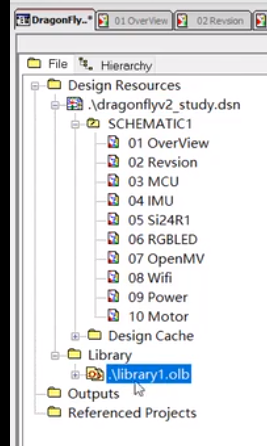

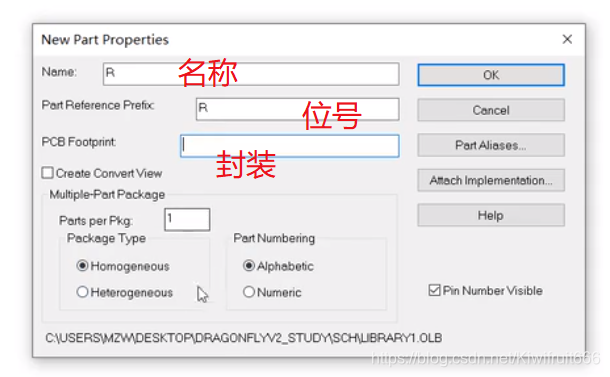

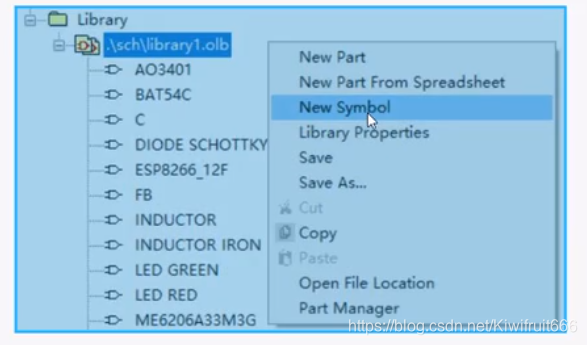

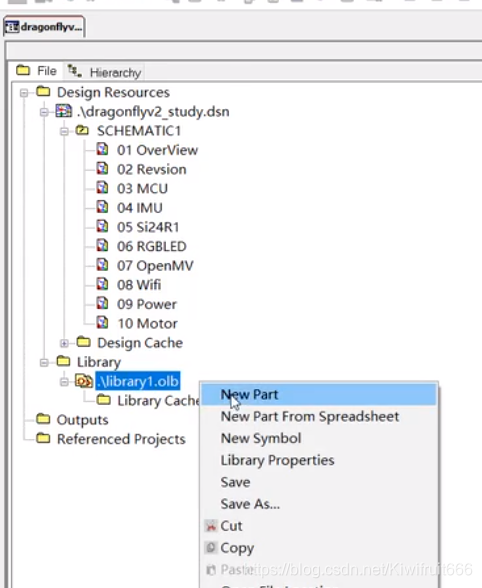

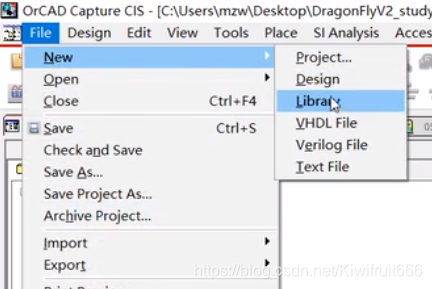

新建元器件库

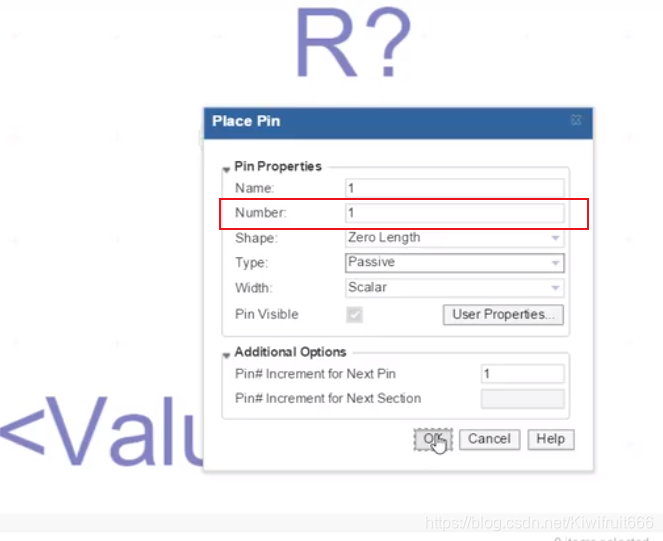

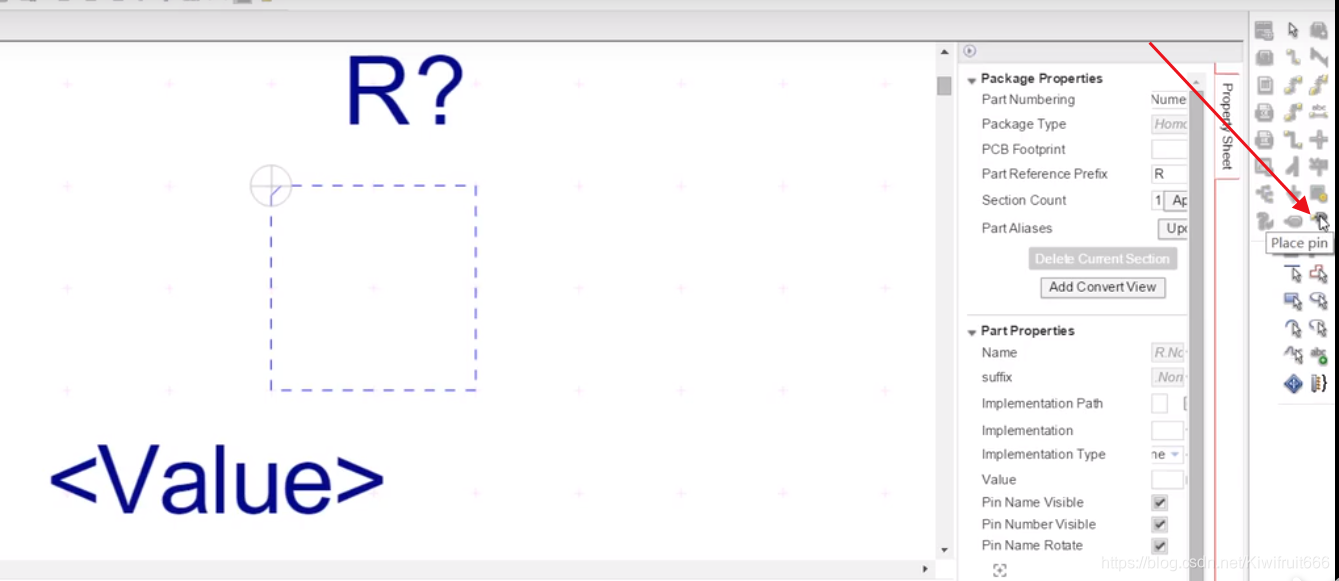

放置管脚

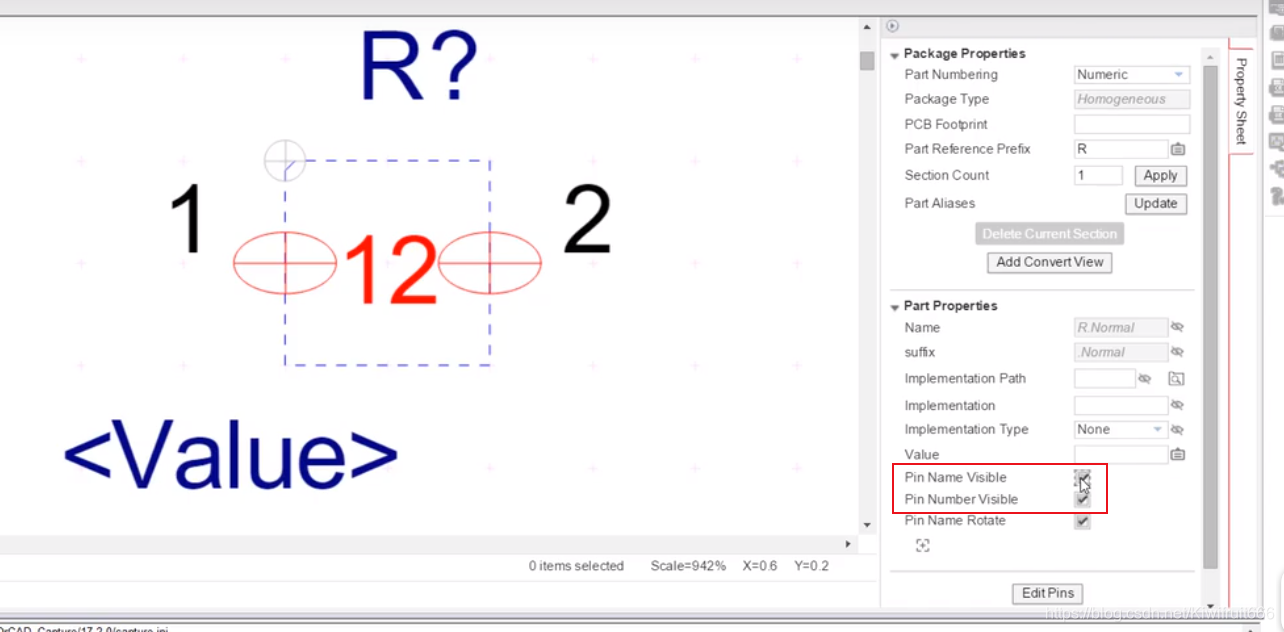

隐藏管脚标号

画形状线

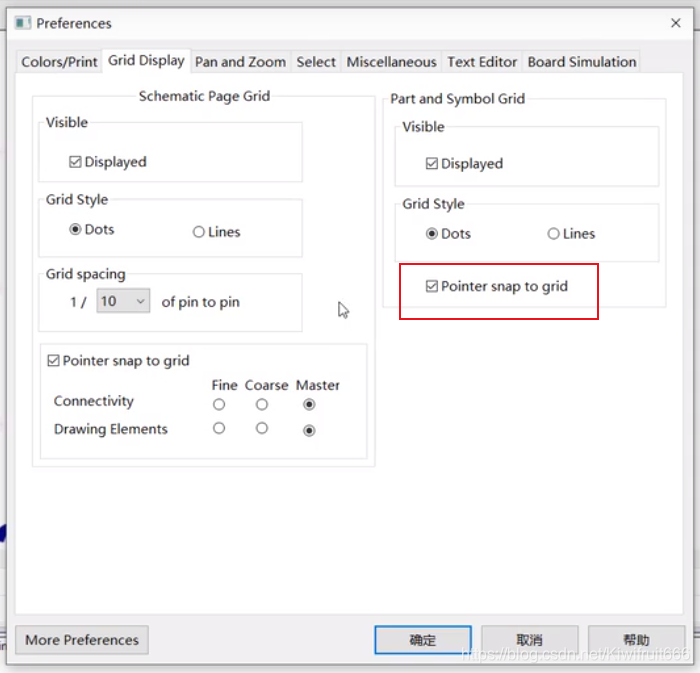

画线是否吸附栅格option->preference->grid display->grid style

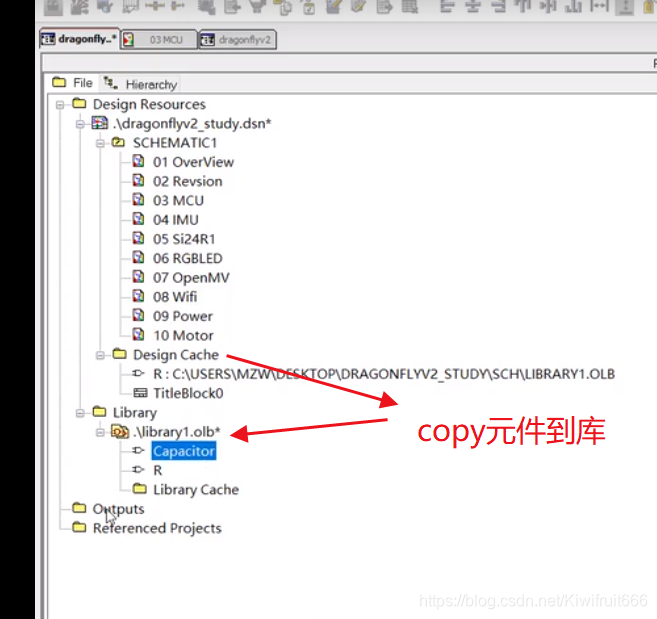

拷贝 元件到库

3、多引脚芯片器件绘制
例：STM32F411CEU6

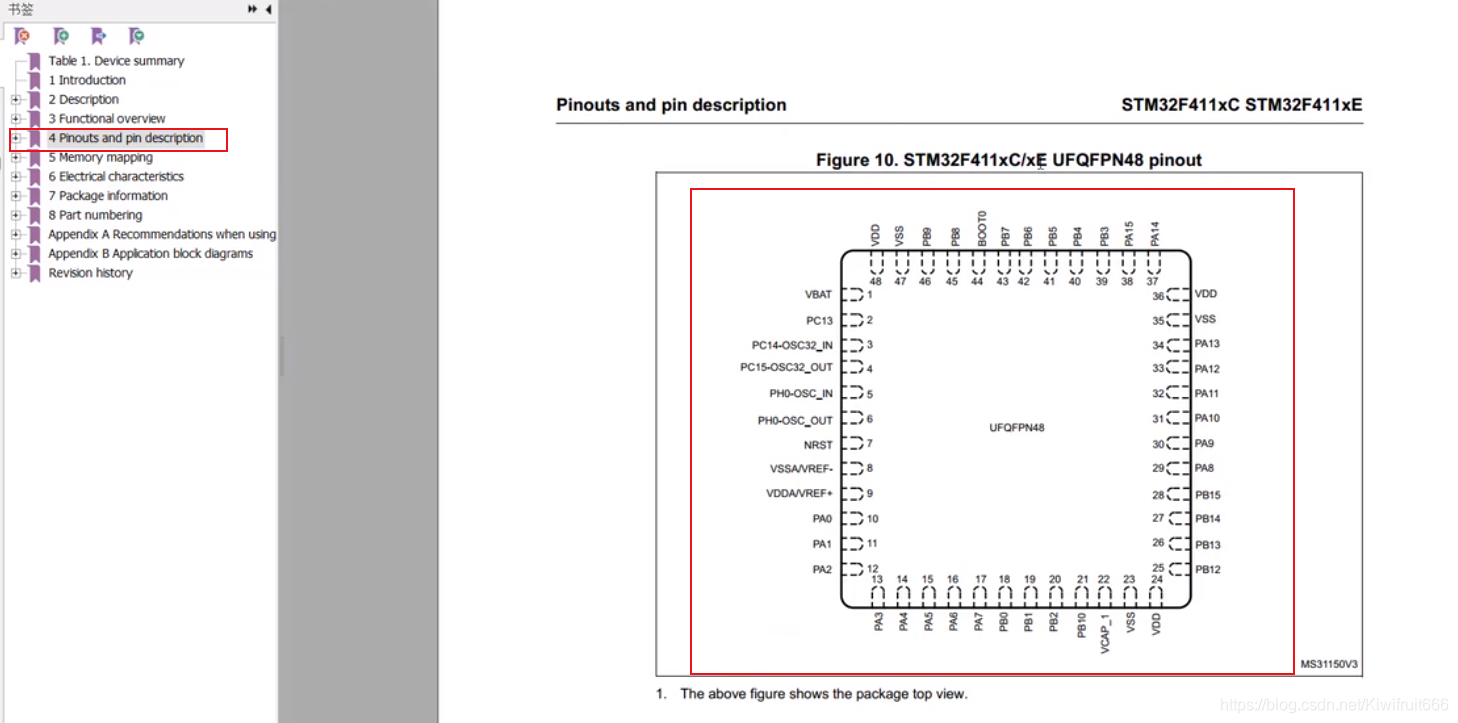

结合官方的芯片手册

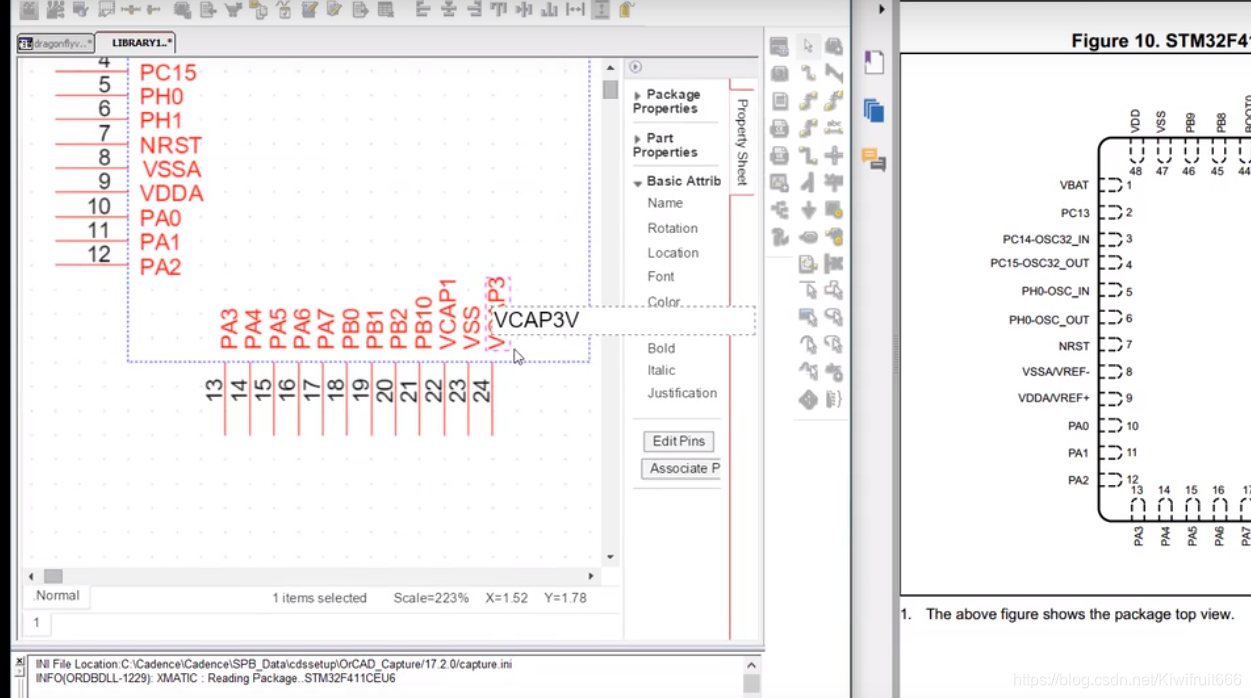

按照封装图绘制

第一种：逐个引脚放置

电源引脚报重复的话 将其 属性设置为power

添加 矩形边框

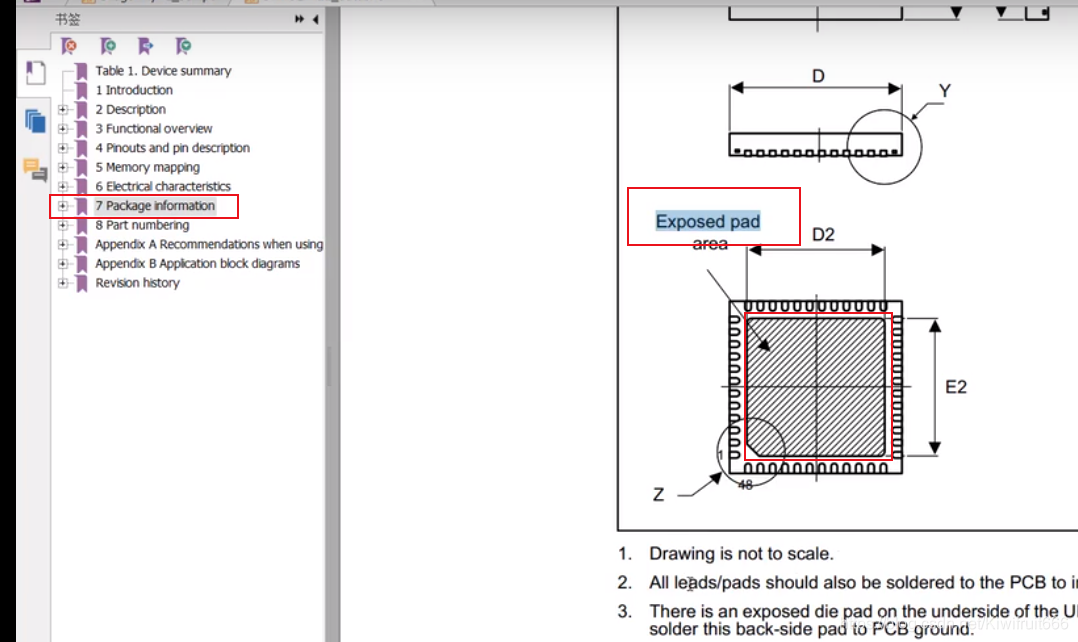

注意自己选用的元件封装是否有散热焊盘


第二种：利用芯片手册和excle表格

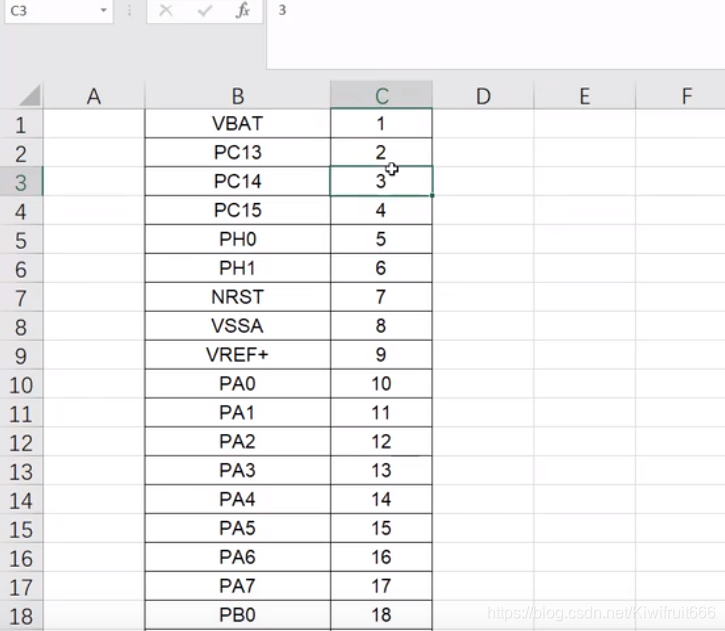

新建excle表格文件

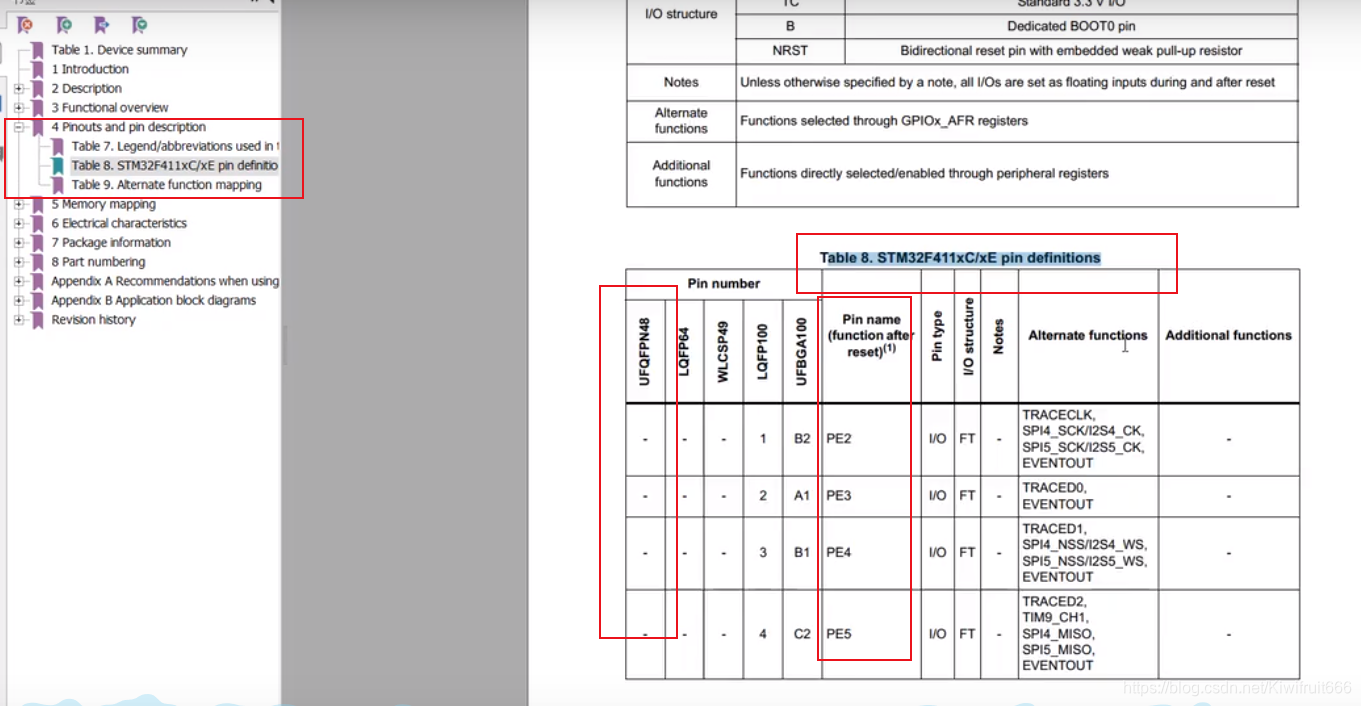

打开芯片手册复制引脚表格内容

整理表格内容 样式为

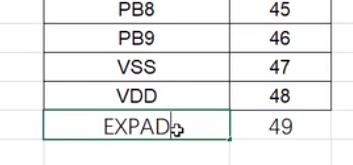

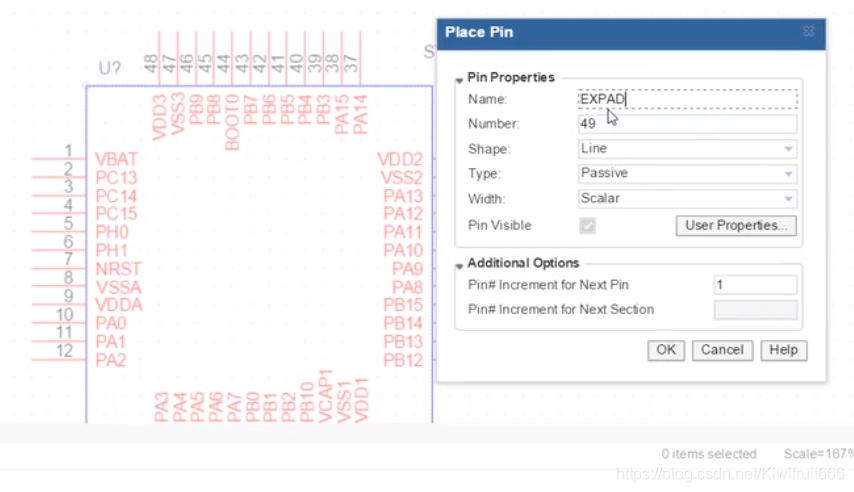

添加散热焊盘49

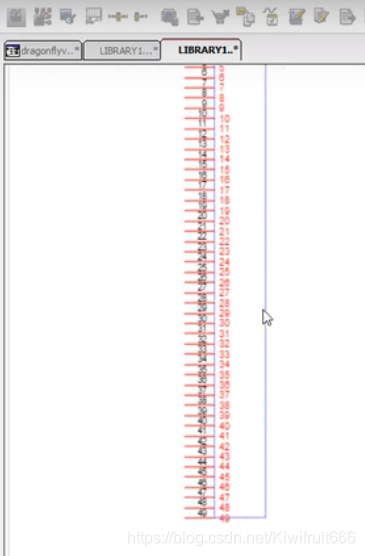

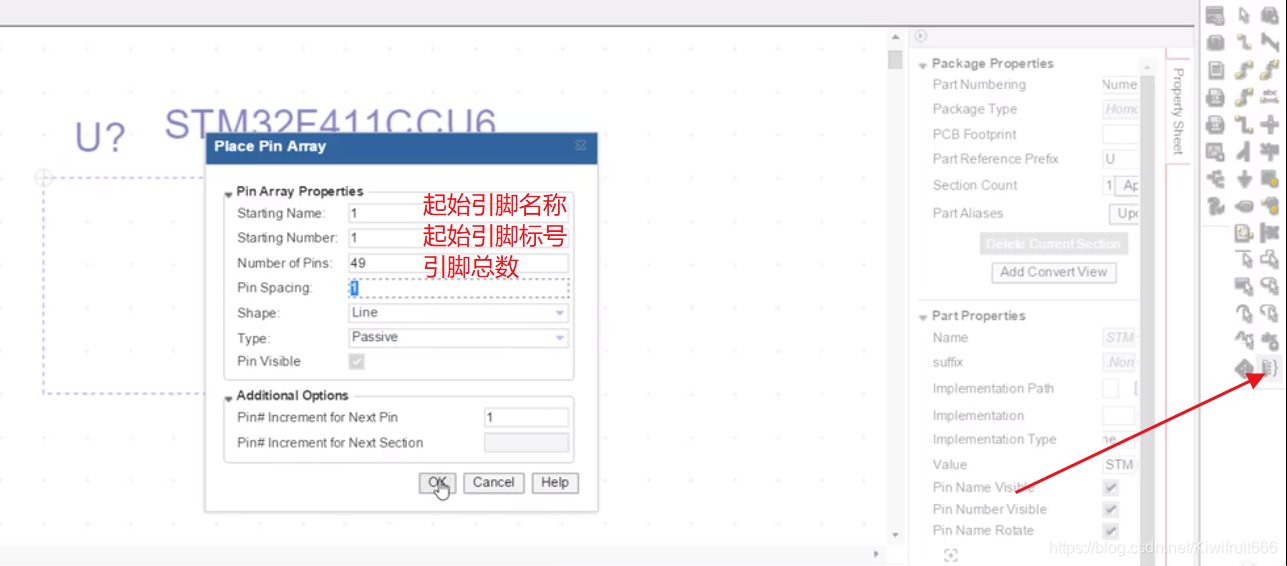

pin spring栅格间距：1

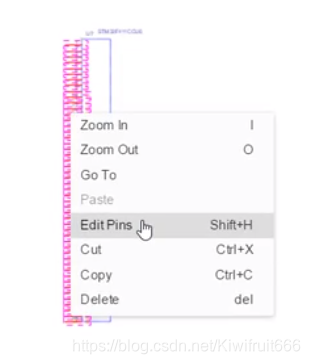

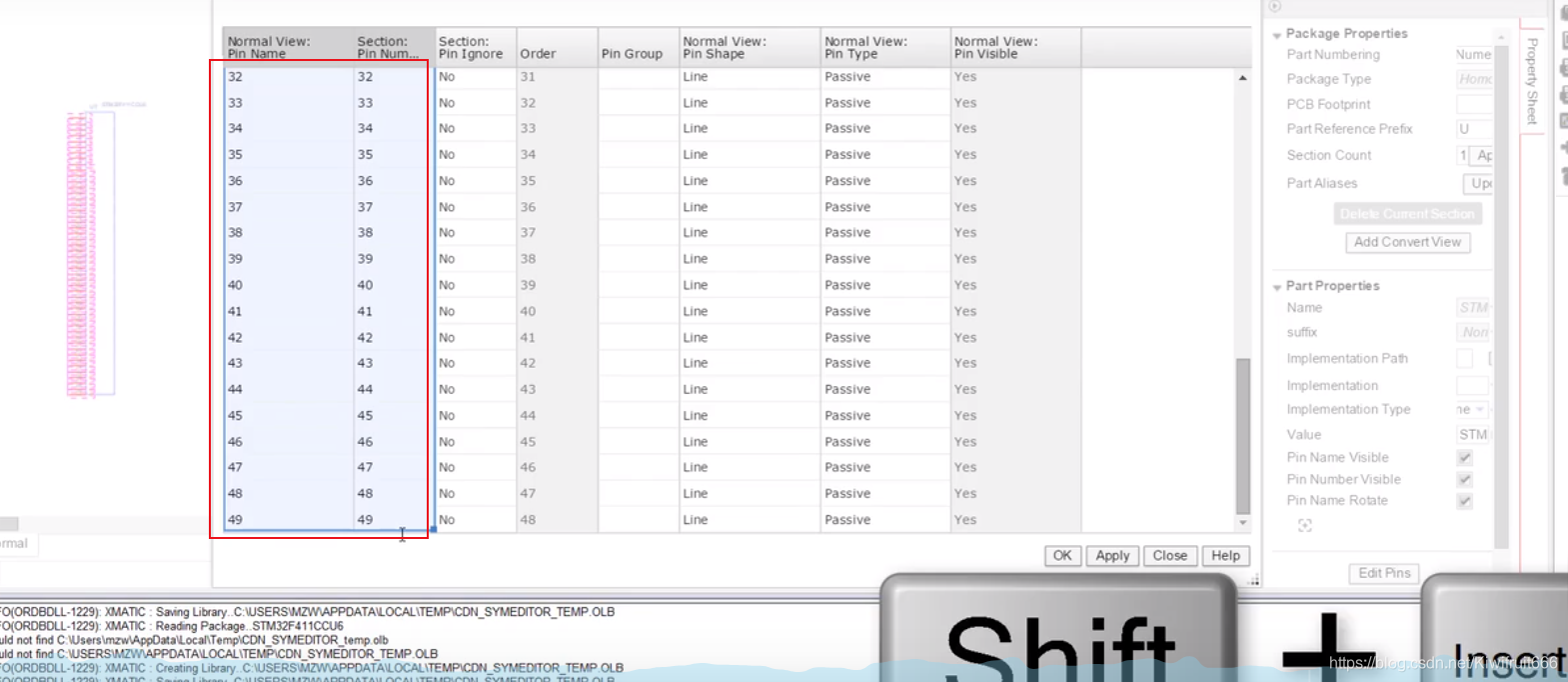

选中49个引脚右键

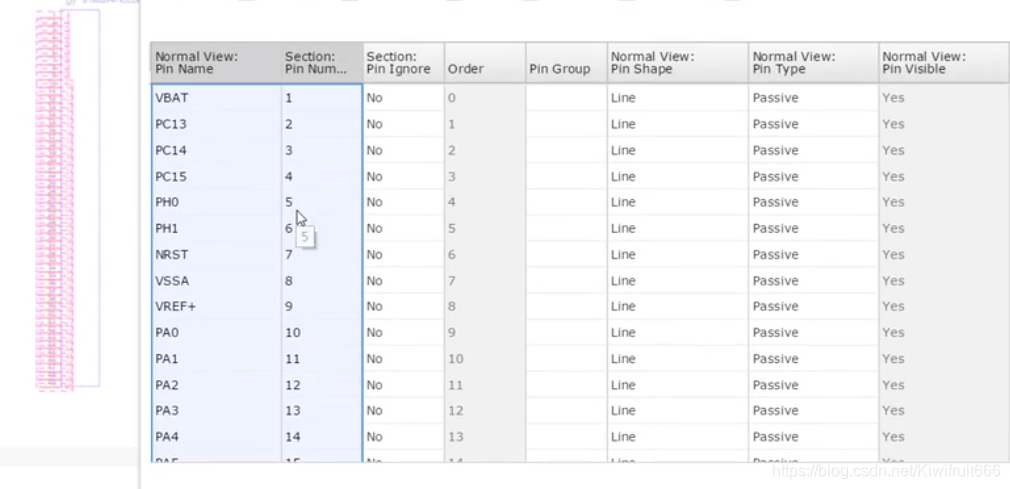

复制excle中的内容
选中图中引脚定义shift+insert

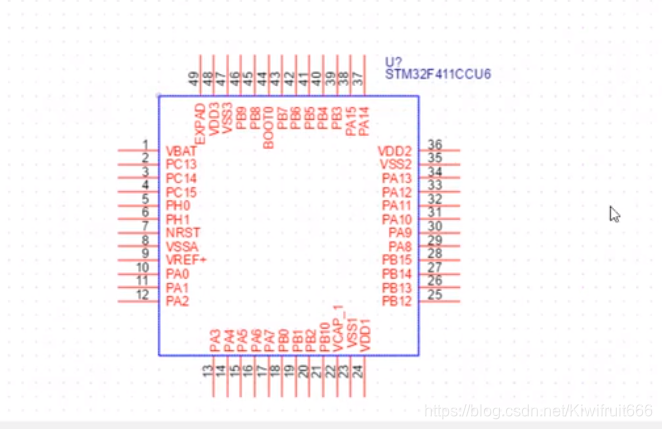

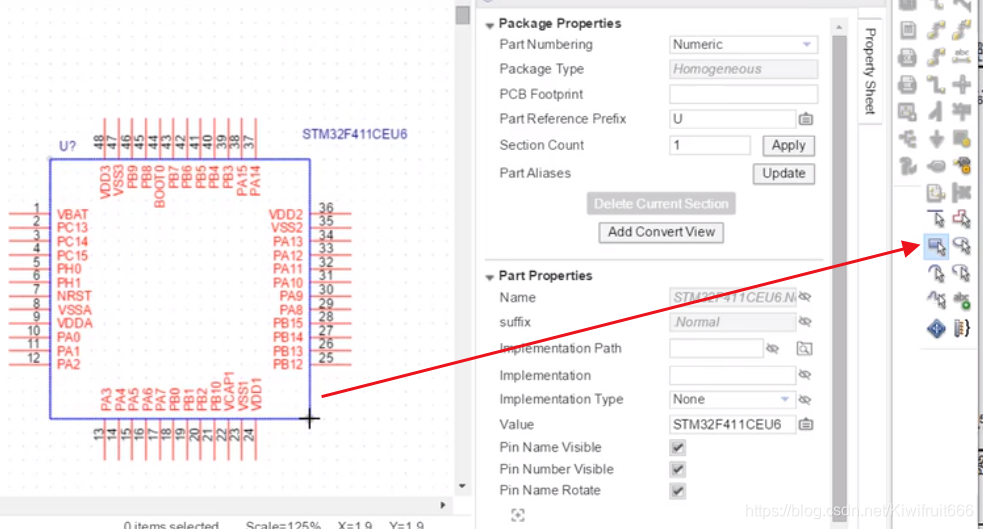

调整位置添加实体矩形框保存

第六讲最小系统原理图绘制
放置元器件
根据芯片手册电气特性在芯片周围放置电容
元器件旋转，选中元件 点r

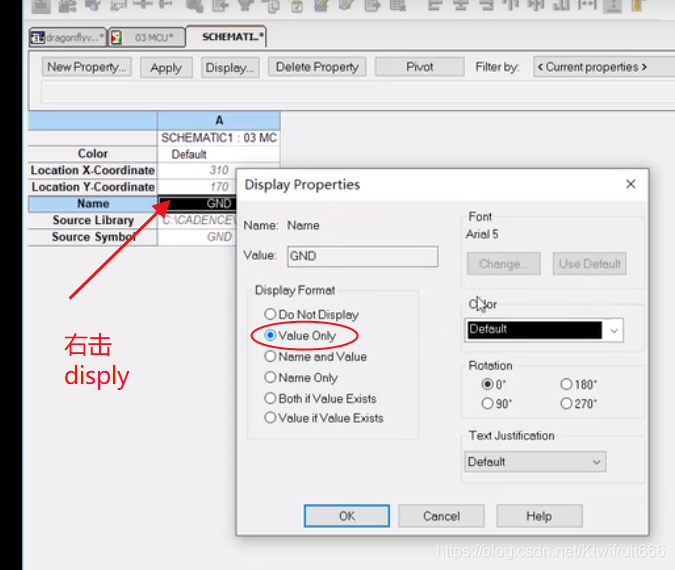

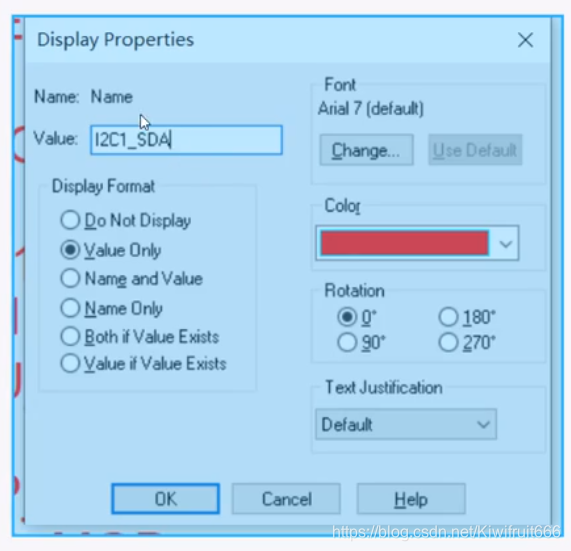

显示GND器件的name ，双击GND元件

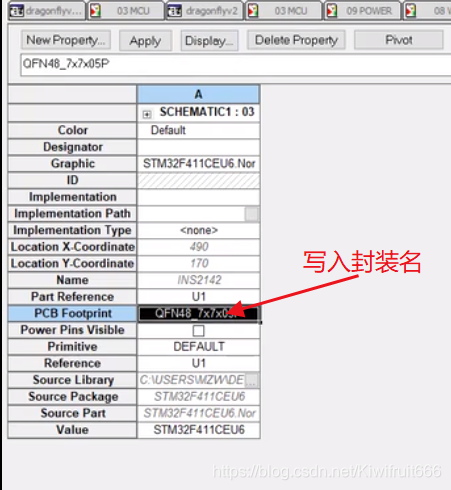

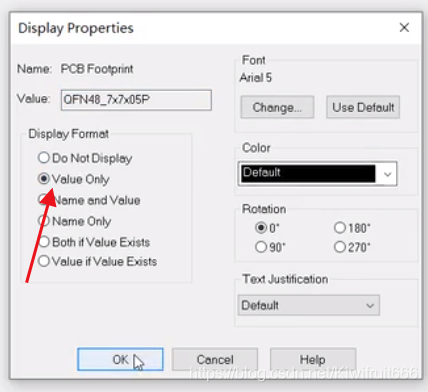

元器件添加封装，双击元器件

并右击disply显示到原理图中

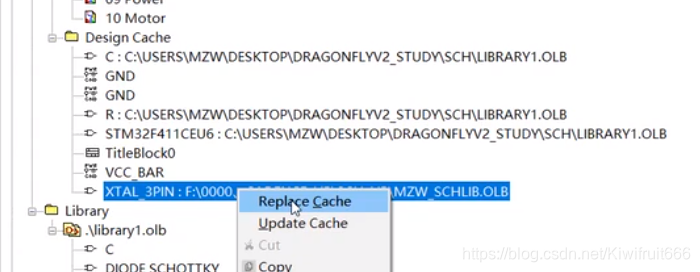

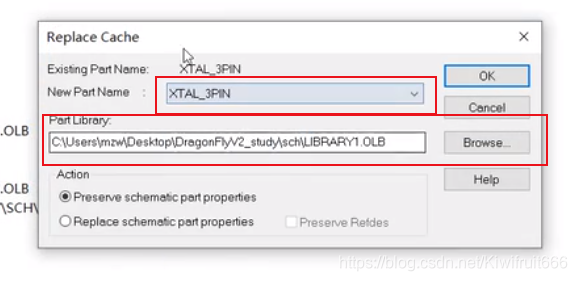

批量替换复制过来的元器件为库中的元器件

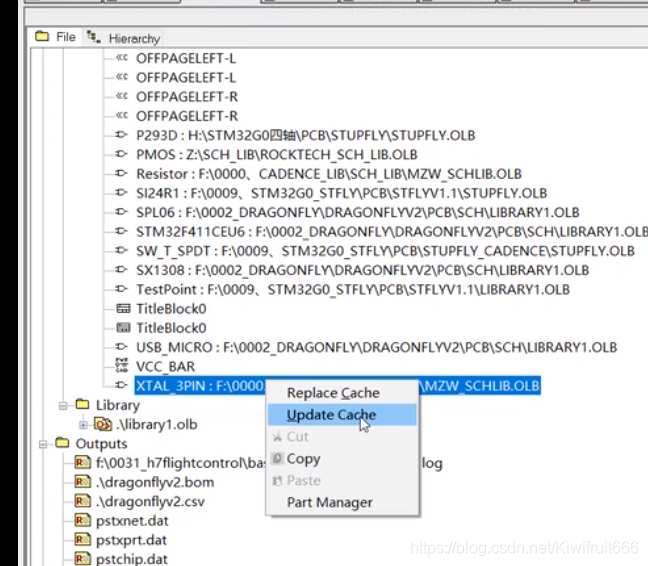

首先cleanup cache

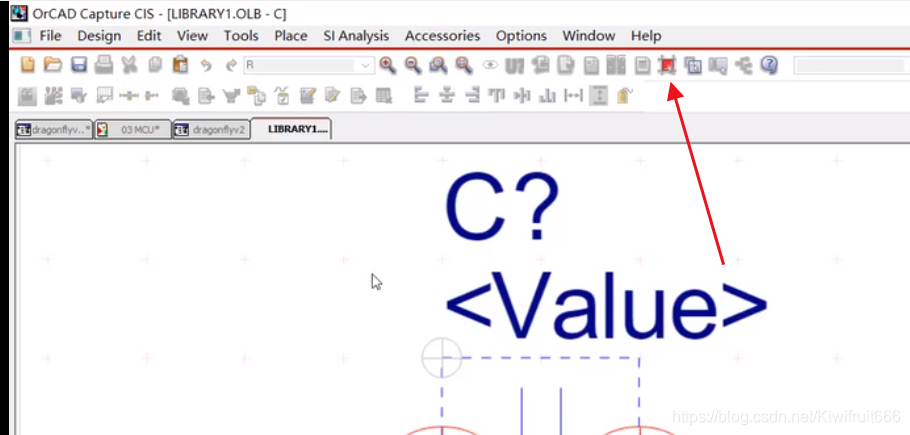

元器件修改后更新到原理图

原理图放好后修改编号

第七讲、页连接符的使用以及电源电路

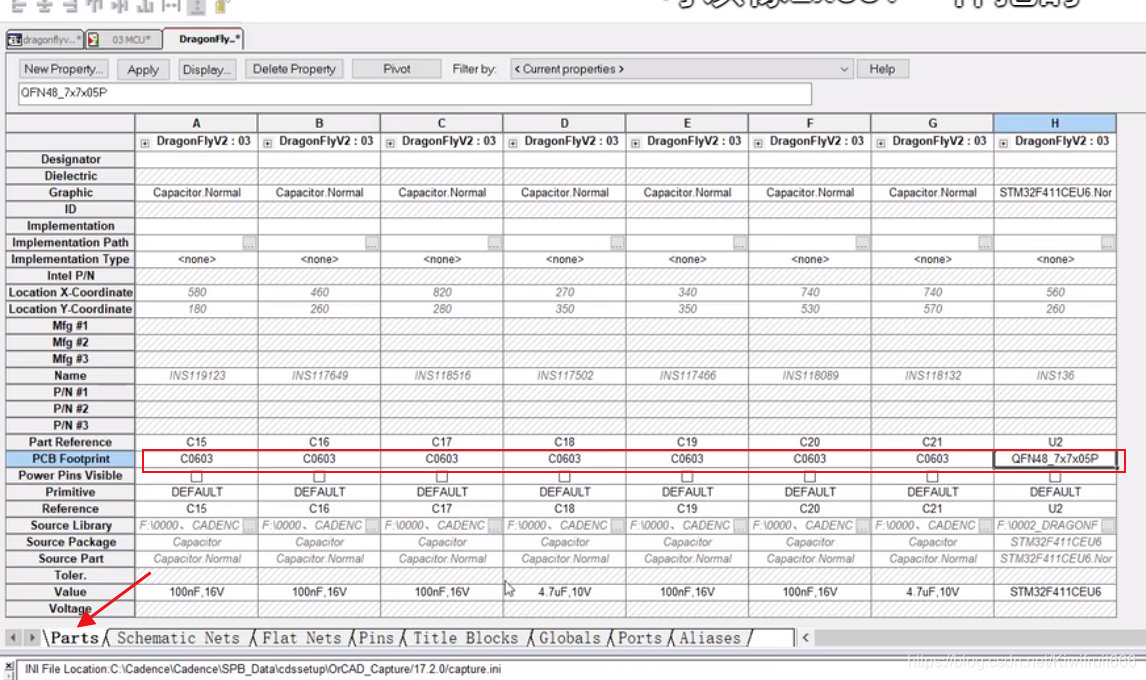

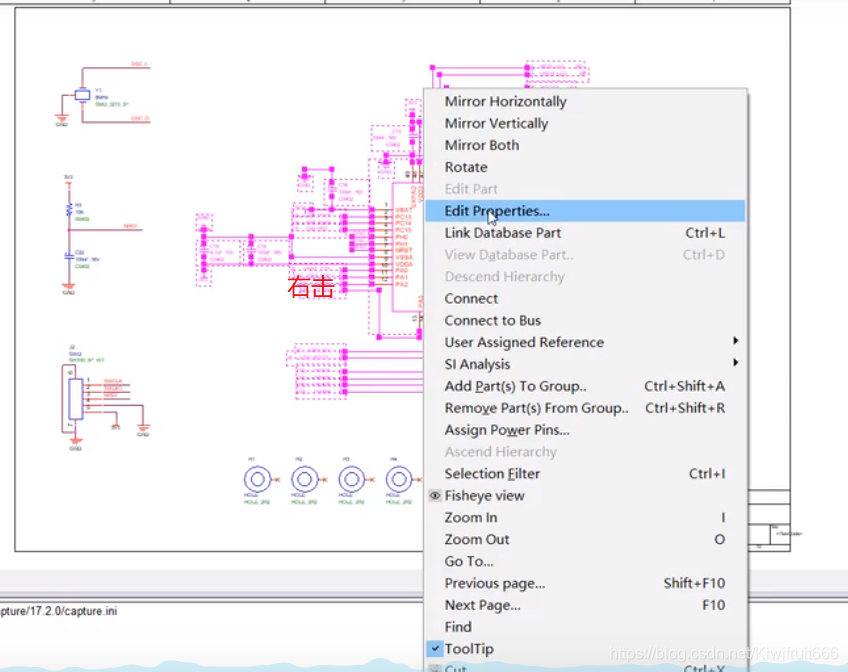

批量修改元器件的封装和属性
打开原理图Ctrl+a全选或框选右击

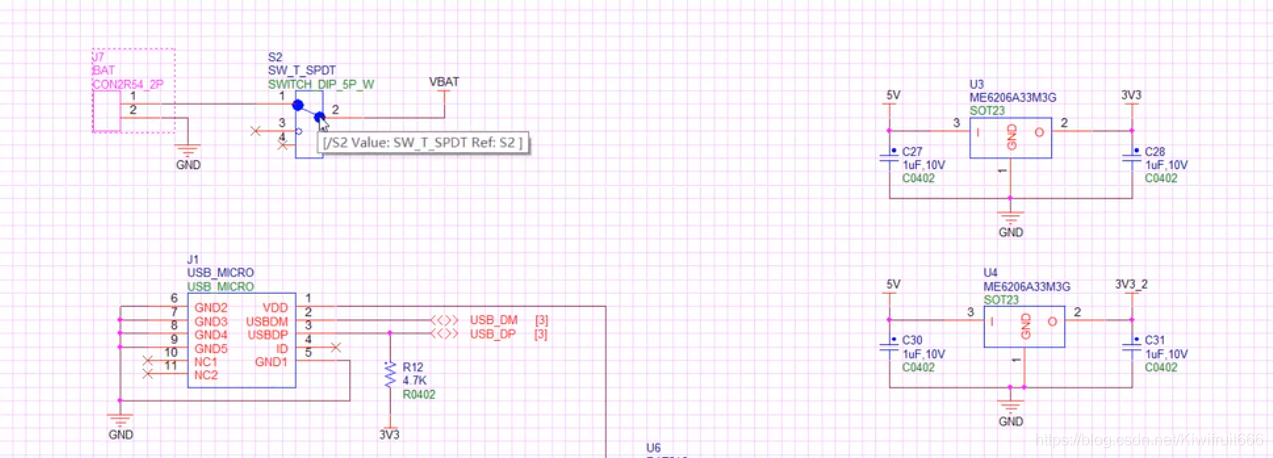

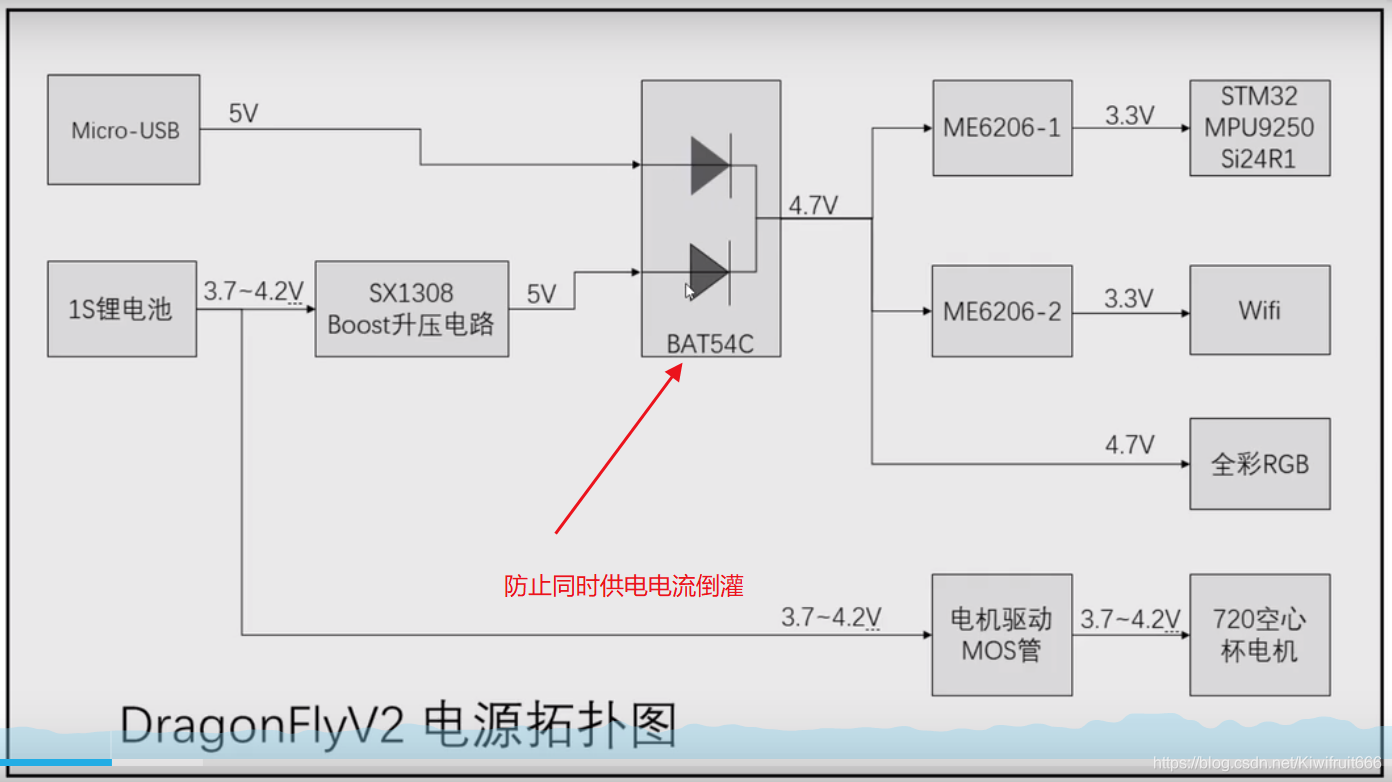

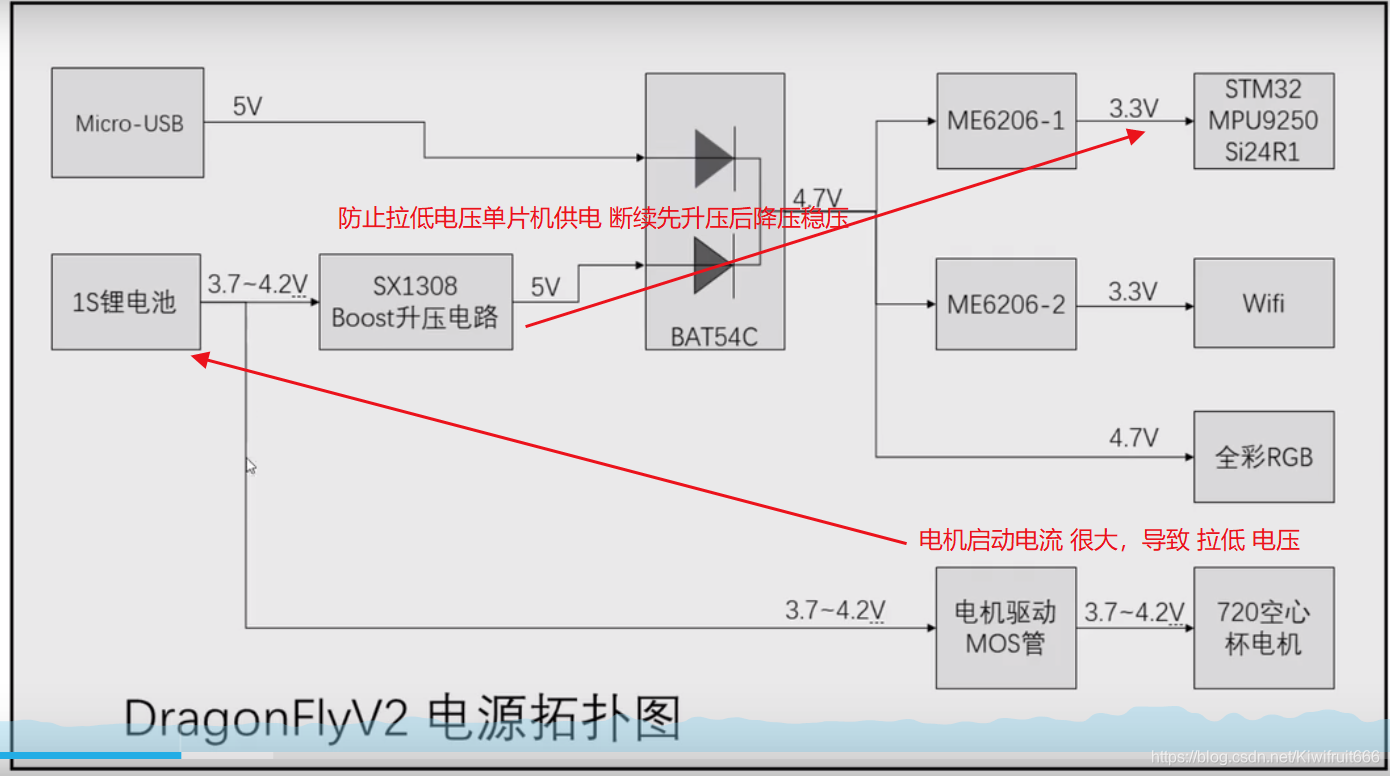

电源 系统绘制


大致电路图

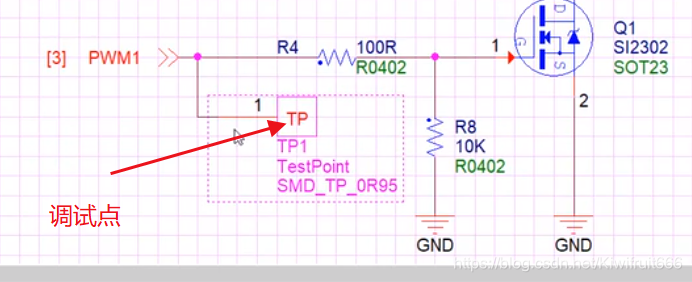

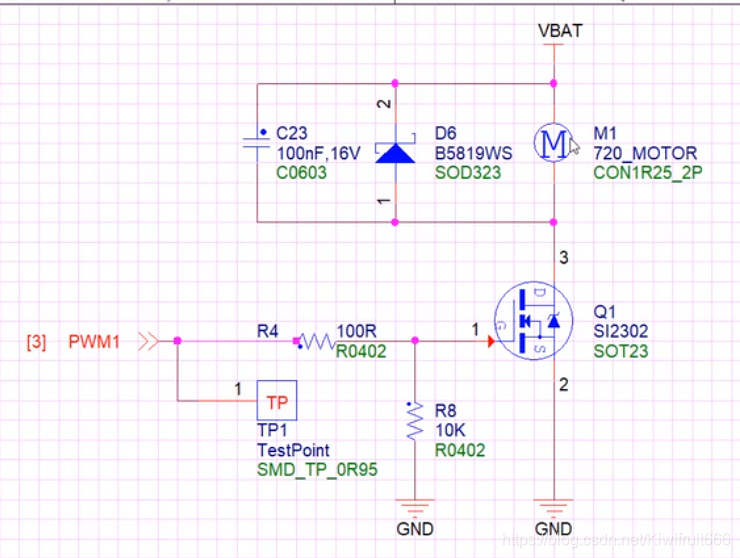

电机驱动电路

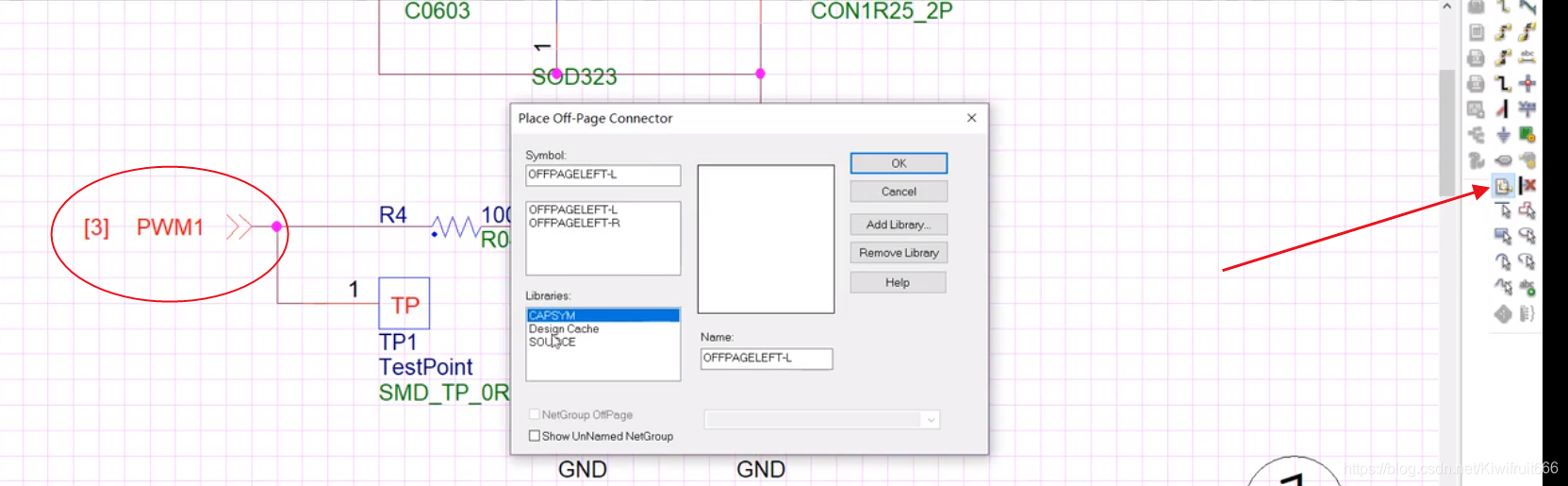

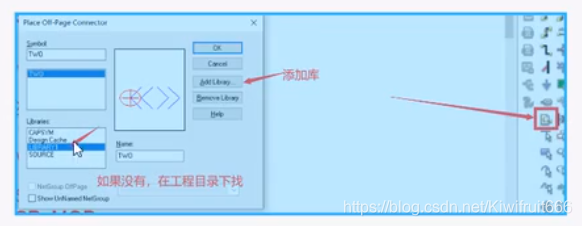

叶连接符的使用

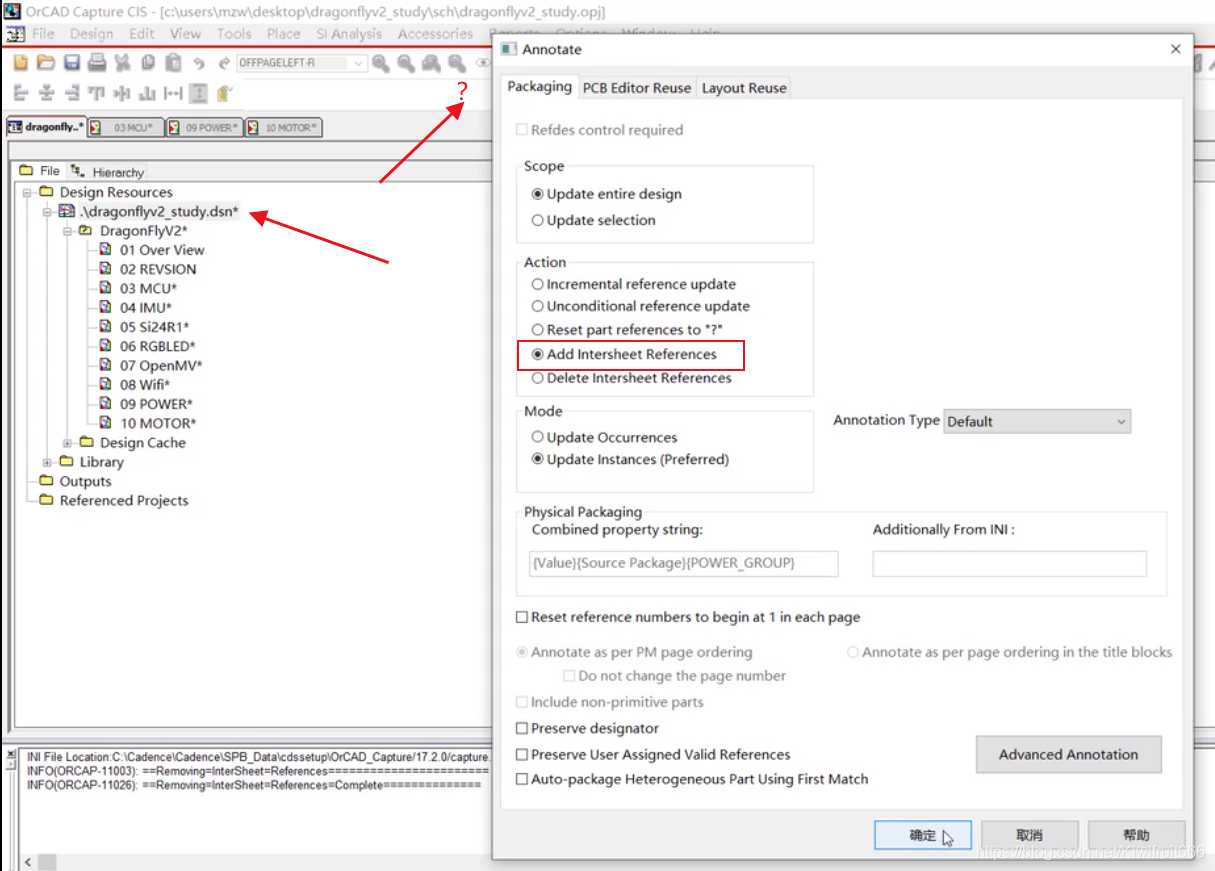

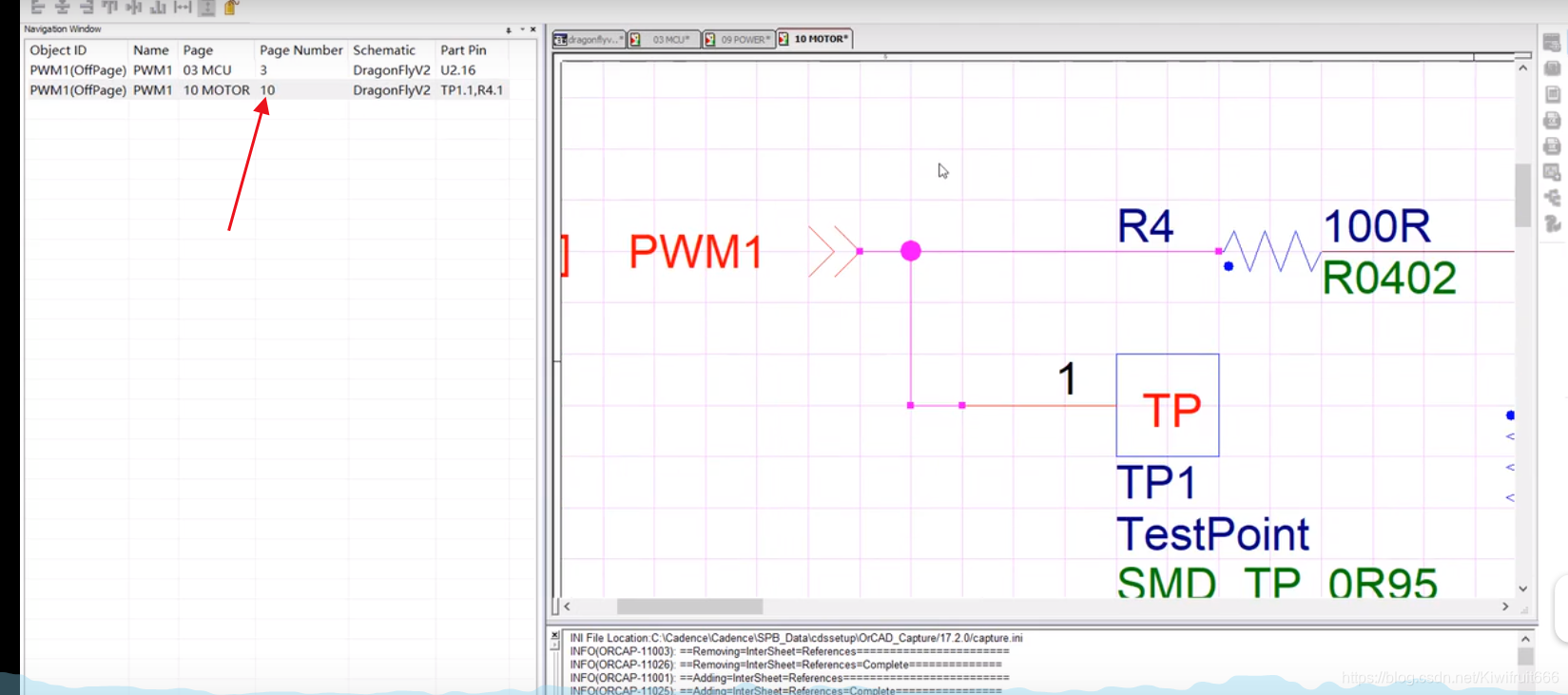

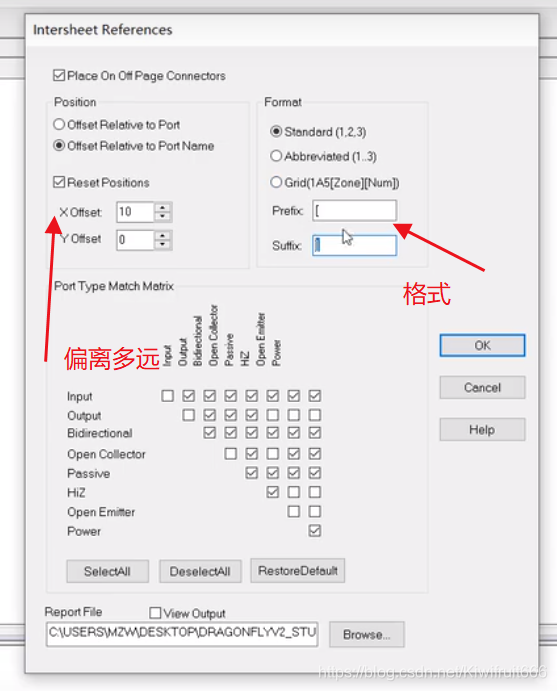

如何为跨页连接符添加页码符号

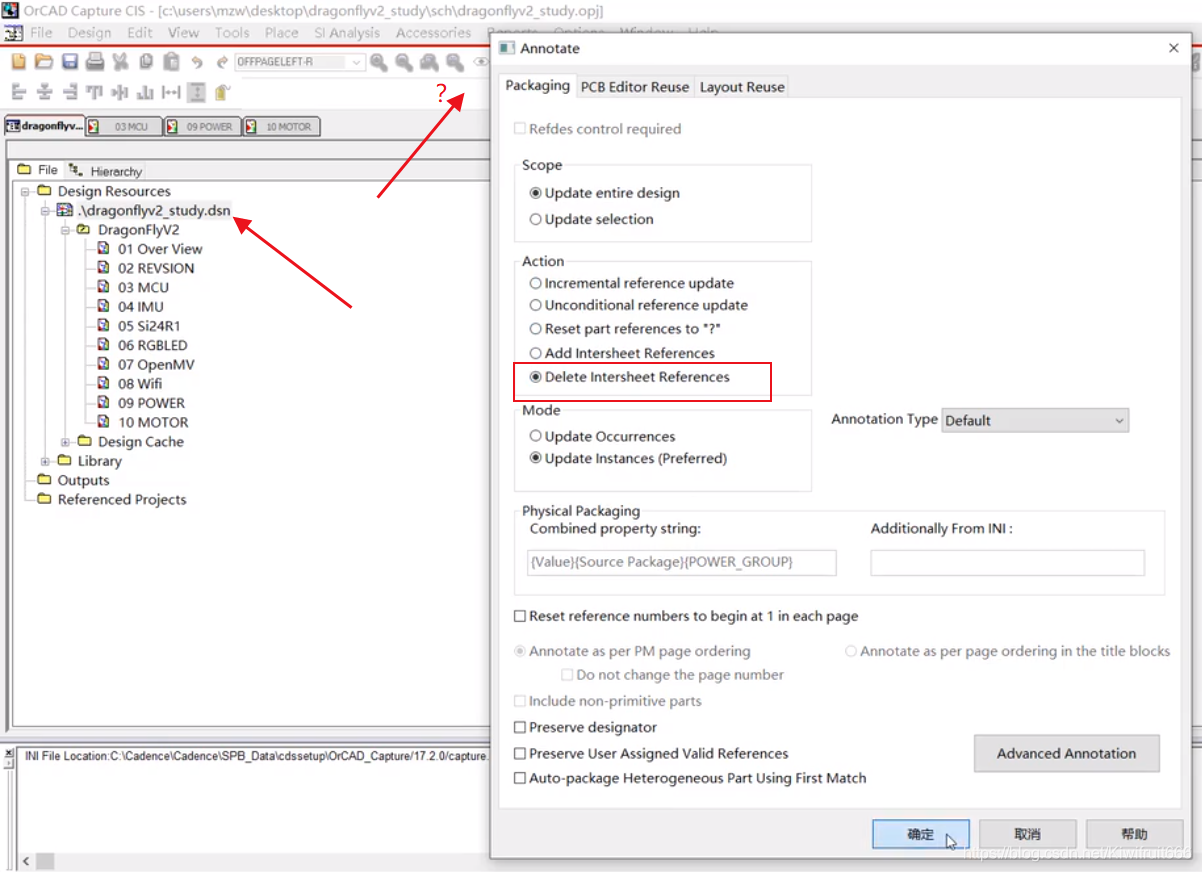

清空所有页连接符的页码符号

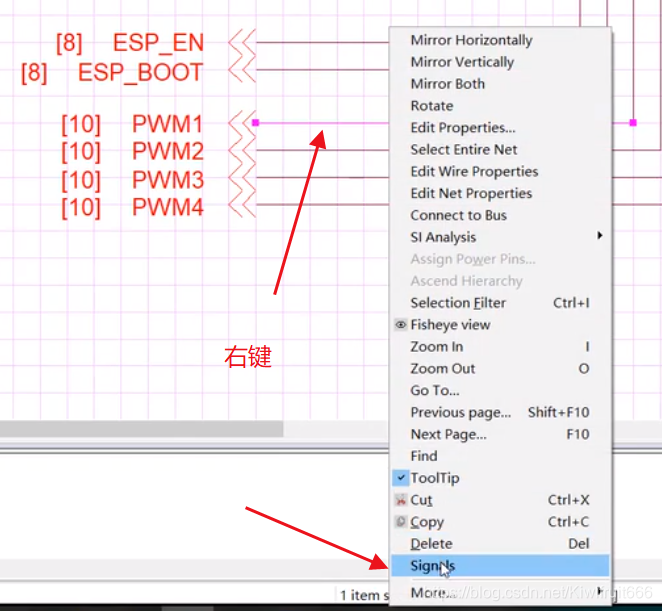

如何快速跳转到信号所在的地方

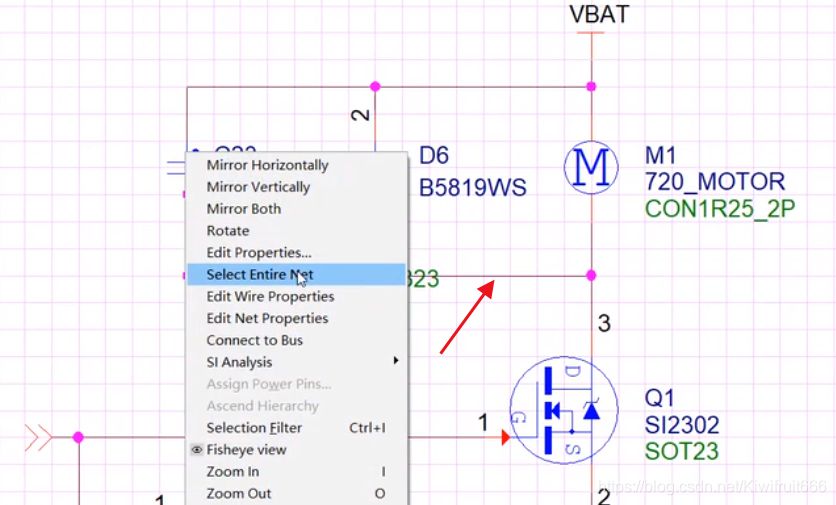

高亮显示某一信号

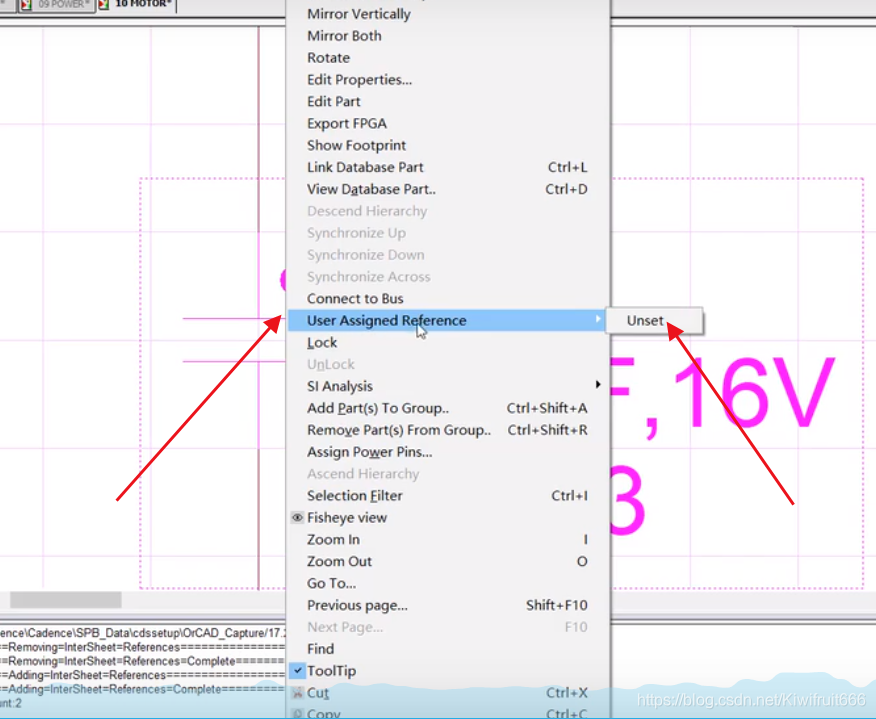

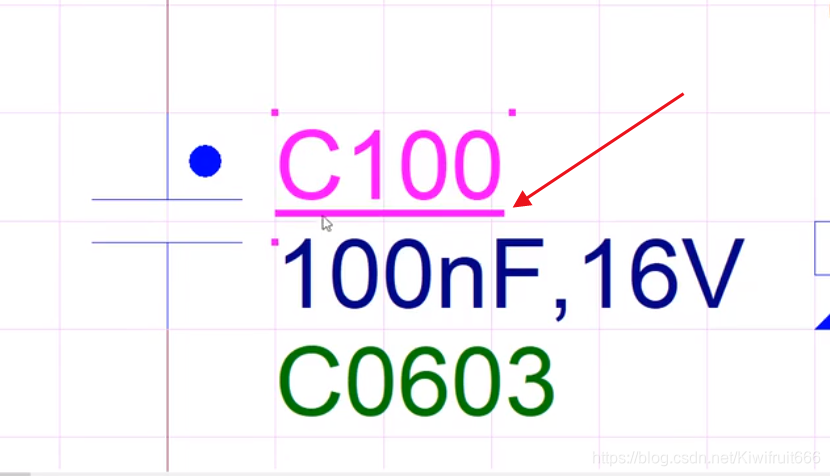

消除元器件 标号下的横线


第八讲原理图检查、BOM表导出、网表导出、pdf导出

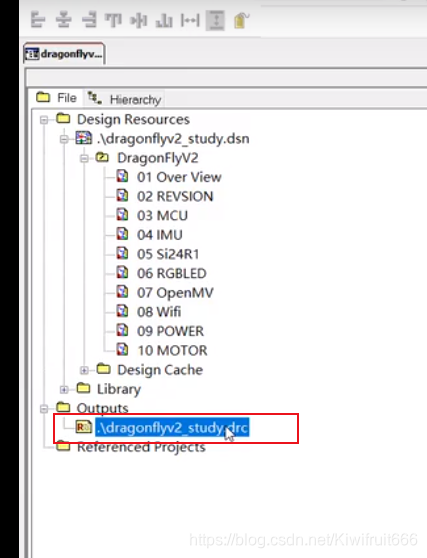

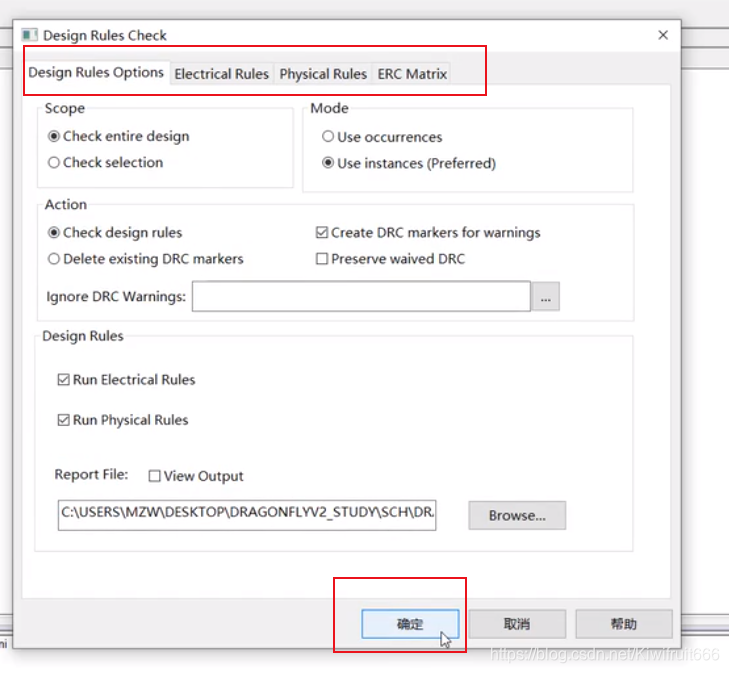

原理图的检查：选中工程文件->Tools->Design Rules Check

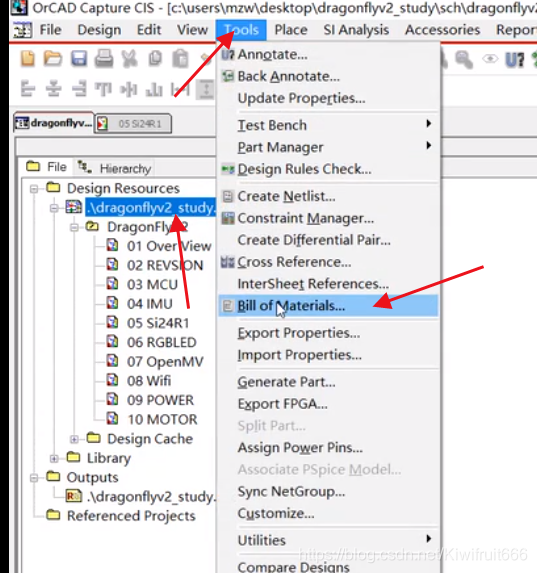

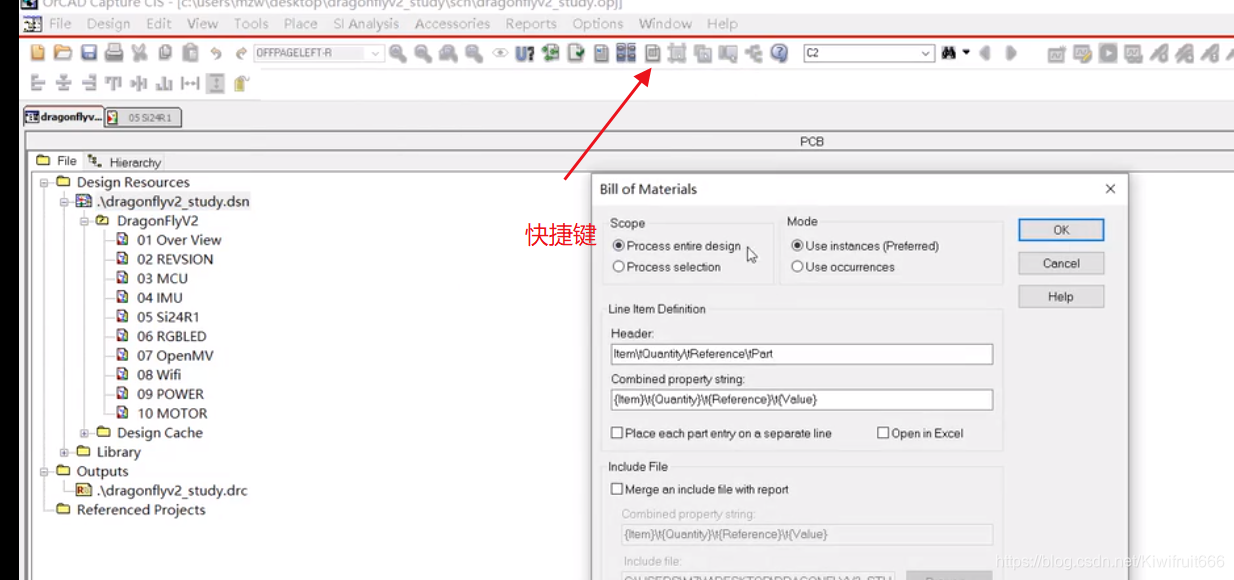

导出 bom表



比如：修改可添加 相应的封装到bom表中
\tPCB Footprint\tValue


PDF导出

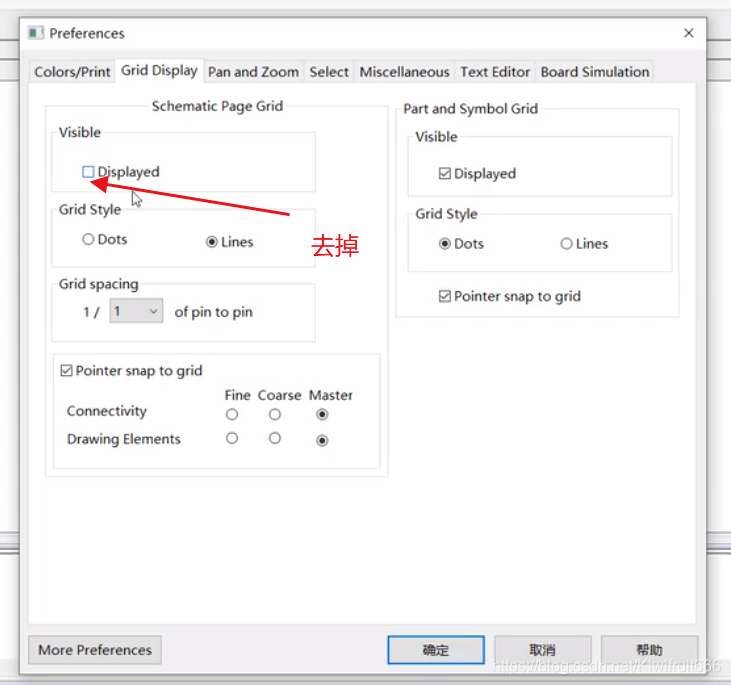

关闭原理图栅格

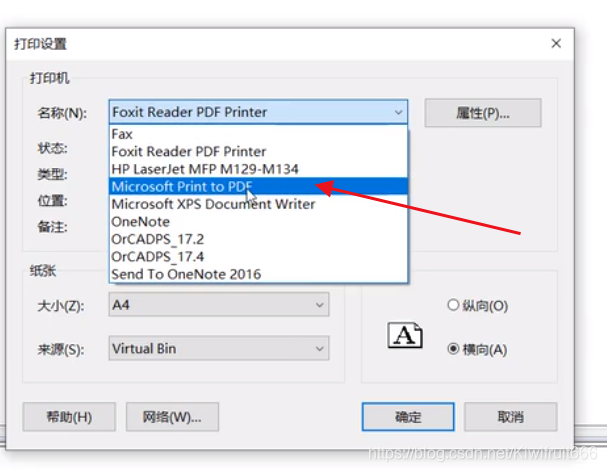

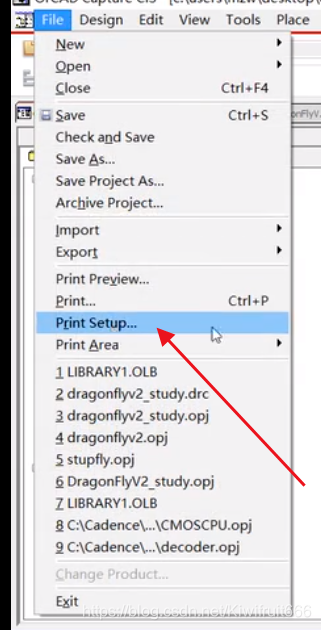

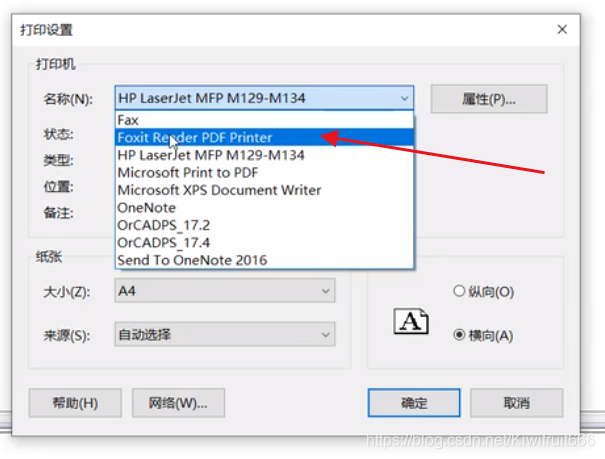

打印设置


或者

之后再打印file->print…

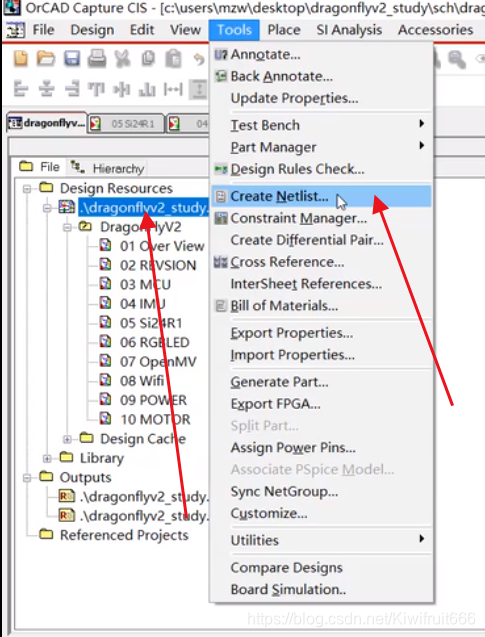

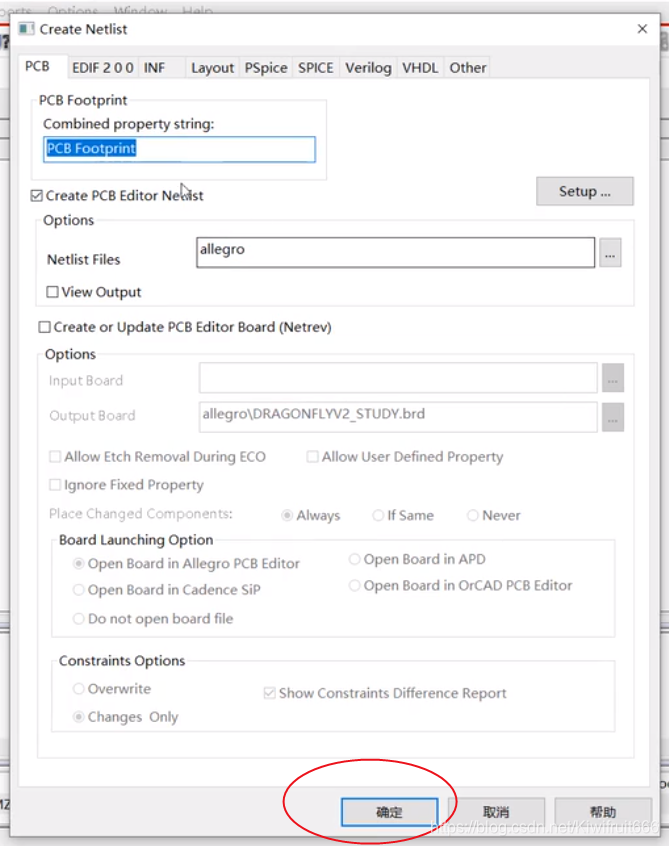

网表导出：链接原理图到pcb的桥梁
做完原理图通过网表导入PCB，用于表示器件与器件之间的连接

第九讲总结

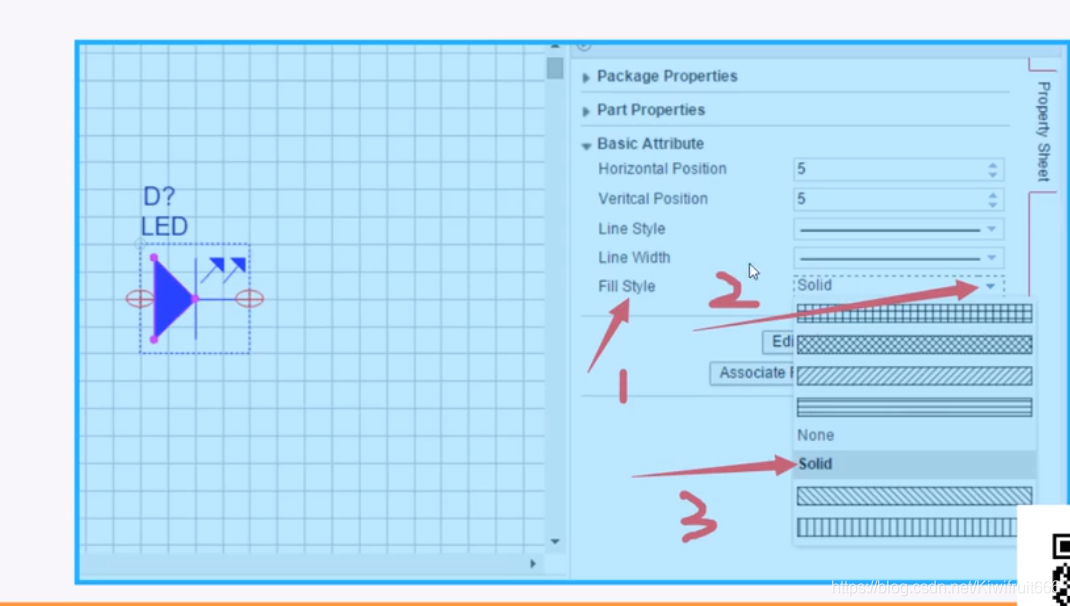

需要填充的元器件绘制

多引脚元器件直接导入Excel中的管脚

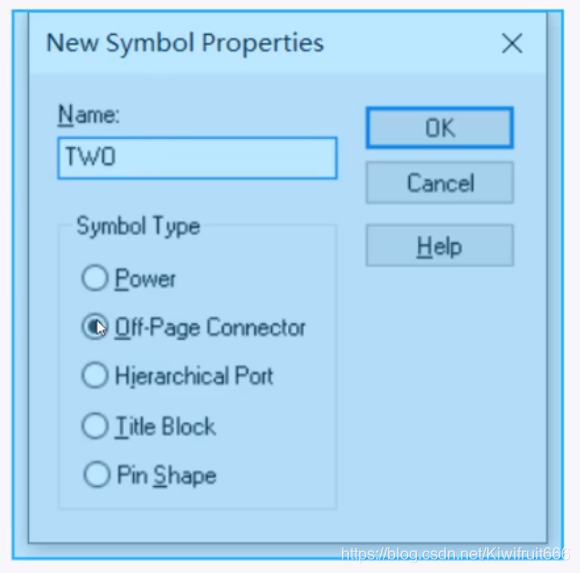

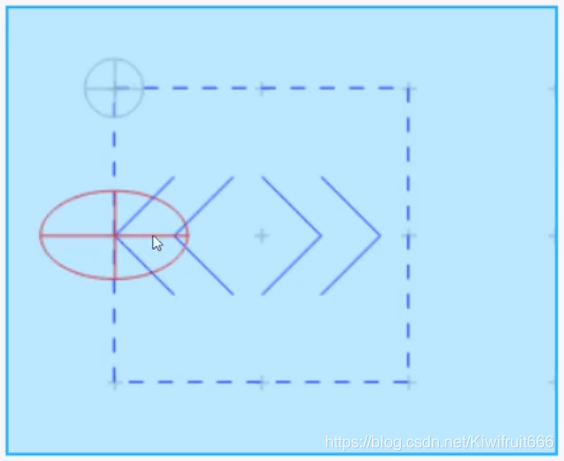

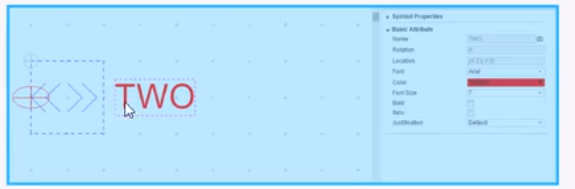

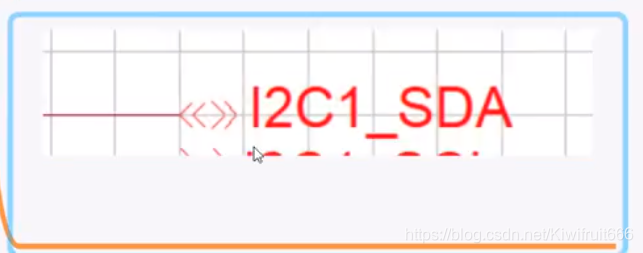

双向页连接符的绘制

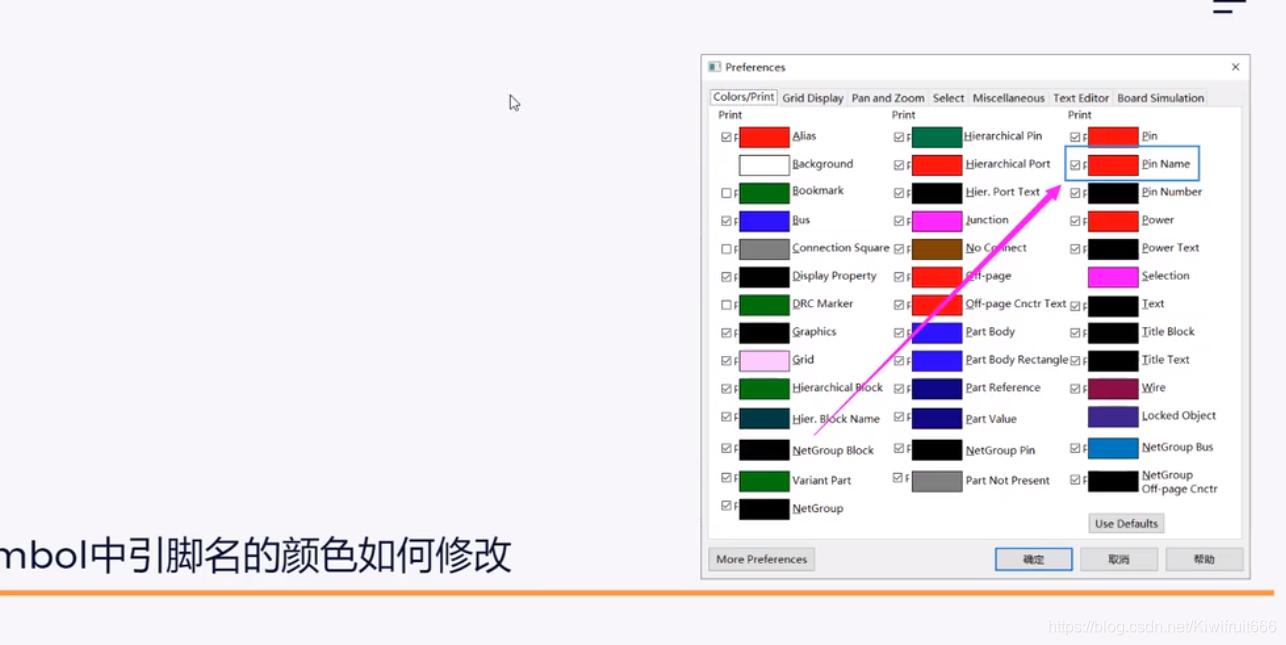

symbol中的颜色设置

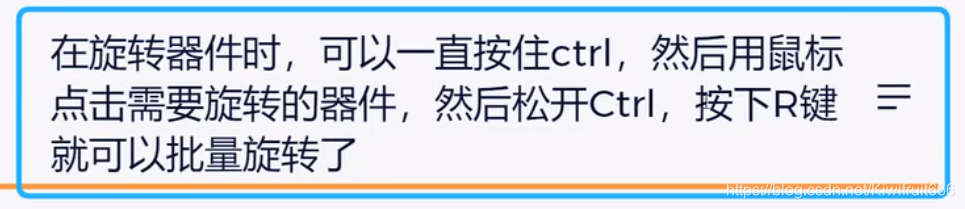

元器件的旋转

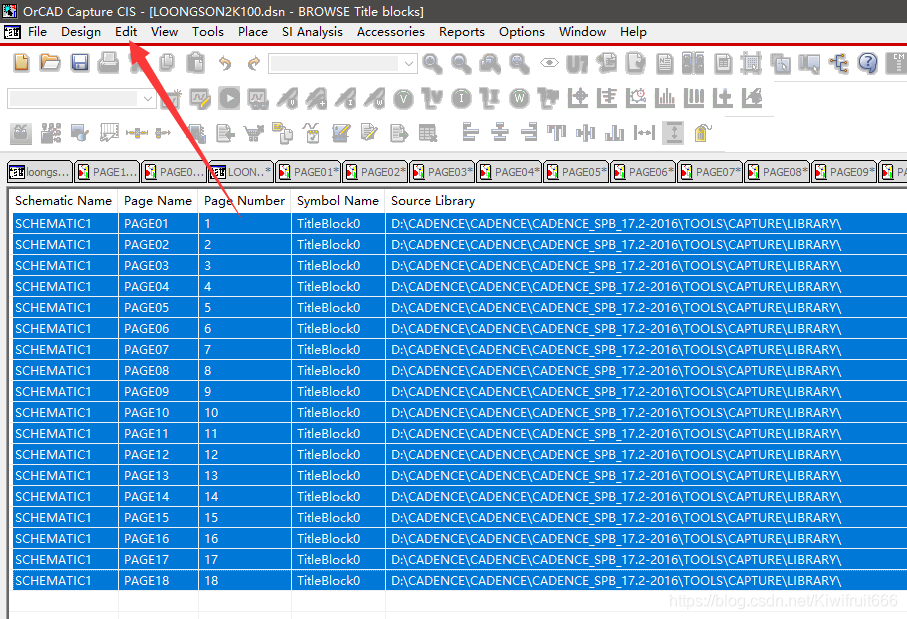

多原理图修改页码

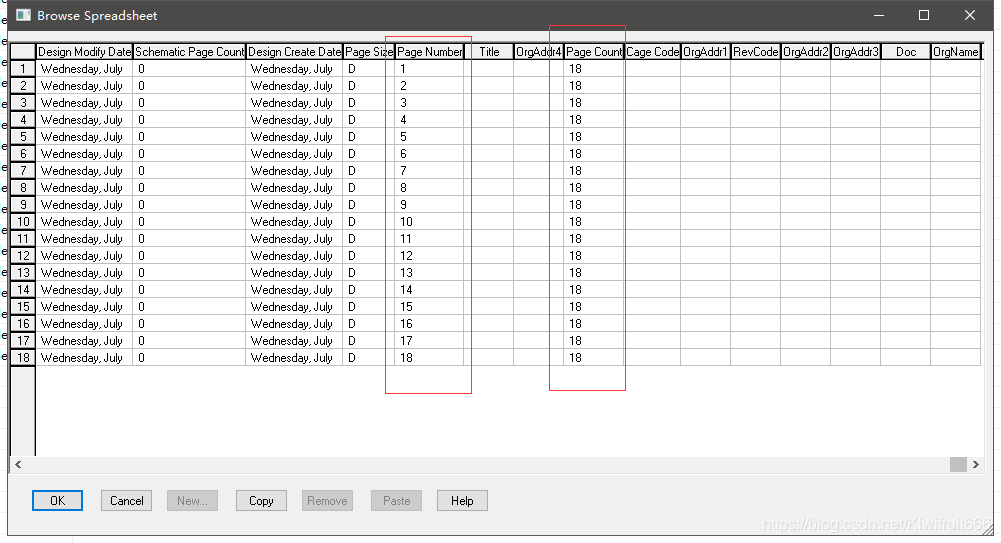

先选择要修改的原理图工程，点Edit菜单，选Browse——Titleblocks，在弹出的对话框上如图选择，点OK。

选中所有原理图，点击Edit->proterties然后再修改

元器件的镜像反转

1、选中元器件，按快捷键H即可对器件进行左右镜像，上下位置不变。
2、选中元器件，按快捷键V即可对器件进行上下镜像，左右位置不变

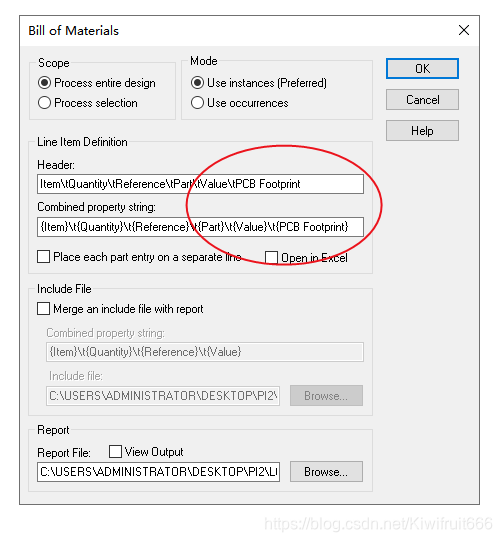

BOM表导出
Item\tQuantity\tReference\tPart\tValue\tPCB Footprint
{Item}\t{Quantity}\t{Reference}\t{Part}\t{Value}\t{PCB Footprint}

Item\tQuantity\tReference\tPart\tValue\tPCB Footprint
{Item}\t{Quantity}\t{Reference}\t{Part}\t{Value}\t{PCB Footprint}
