一、PCIe接口

1、Add-in-Card(AIC)

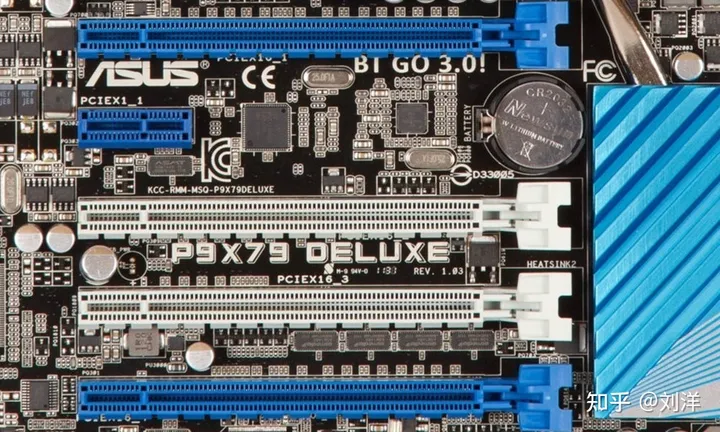

AIC是最常见的PCIe接口形态,组装过电脑的同学可能比较清楚,电脑上的主板上都会有下面的几排插槽,这就是典型的PCIe AIC的插槽,比较常见的插槽位宽为x16和x1

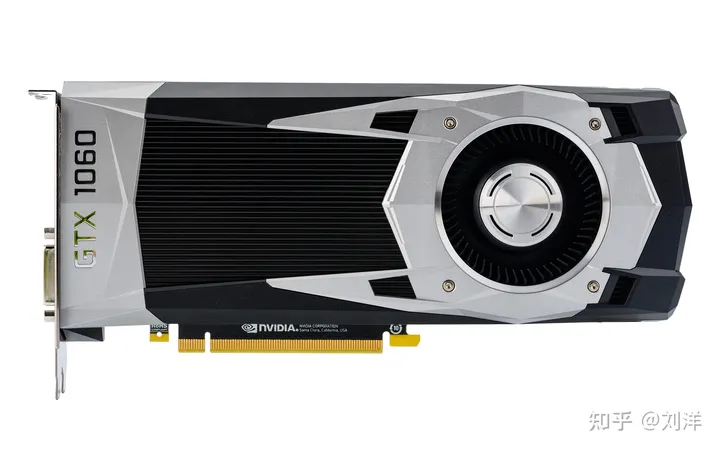

插在上面的卡就是PCIe AIC。PCIe AIC常见的有显卡,无线网卡,存储设备等等

AIC板上有:

  • 电源和地,包括必备的12V电源和可选的3.3V电源
  • SerDes的差分信号,支持多少条Lane就有多少组差分信号,例如16Lane的PCIe AIC就有16x4=64个信号
  • 附属信号(Auxlilary Signal),必选的包括
    • 参考时钟(REFCLK-/REFCLK+),给PCIe AIC提供时钟
    • 复位信号(PERST#),用于复位PCIe AIC
    • 插入检测信号(PRSNT1# ,PRSNT2#)。这个信号在金手指上会短一点,所以如果这个信号已经连上了说明整个插口已经插进去了

详细的PCIe x1金手指两面的信号如下:

具体的Spec可以参考PCI Express® Card Electromechanical Specification

2、U.2接口

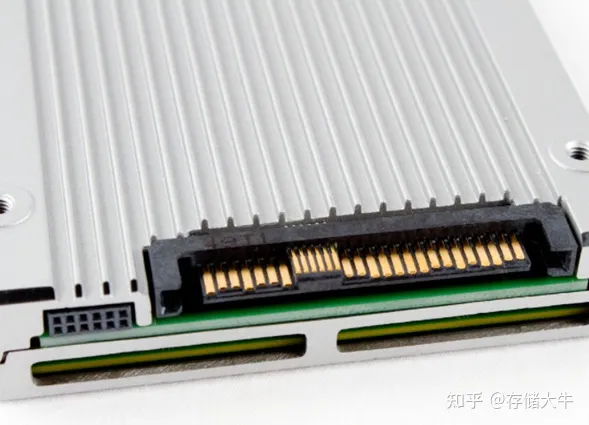

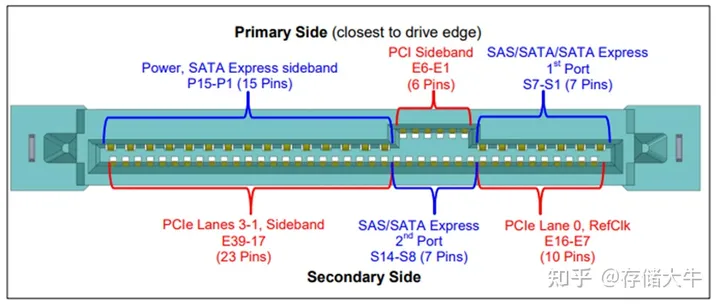

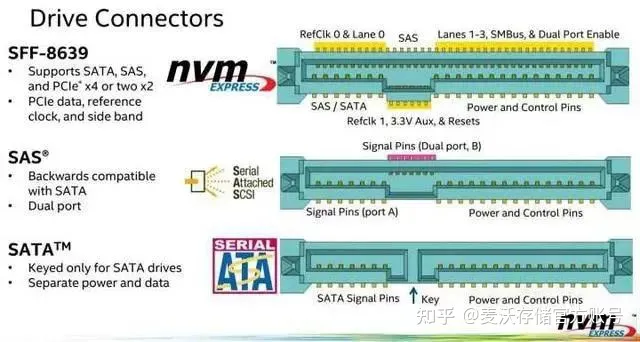

U.2接口是一种最高12GT/s的2.5英寸连接器,为企业存储提供到SSD的PCIe连接,并且能兼容SAS和SATA。其中间被针脚填满,与SATA一样具有防呆口。U.2接口在主板端的接口是SFF-8643接口,在设备端的接口是SFF-8639接口(一端接电源,一端接PCIe数据)。

需要注意的是,AIC和2.5英寸U.2固态,在电气标准和数据协议上是完全相同的

简单总结U.2:①接口类似SATA, SAS②大小是2.5寸③走的PCIe *4

3、M.2接口

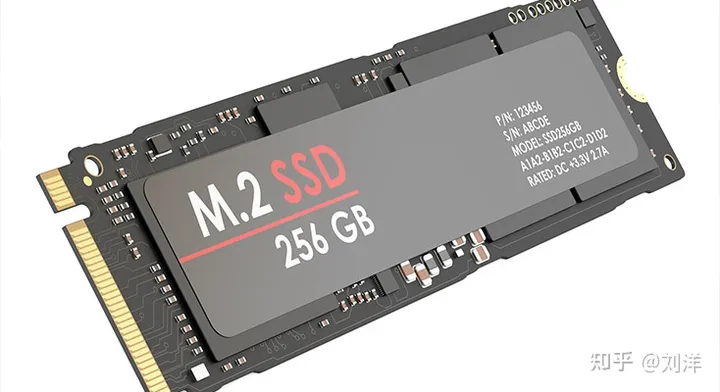

M.2为NGFF(the Next Generation Form Factor)接口,主要用于小型SSD的PCIe连接,我们熟悉的M.2 SSD外型是这样的:

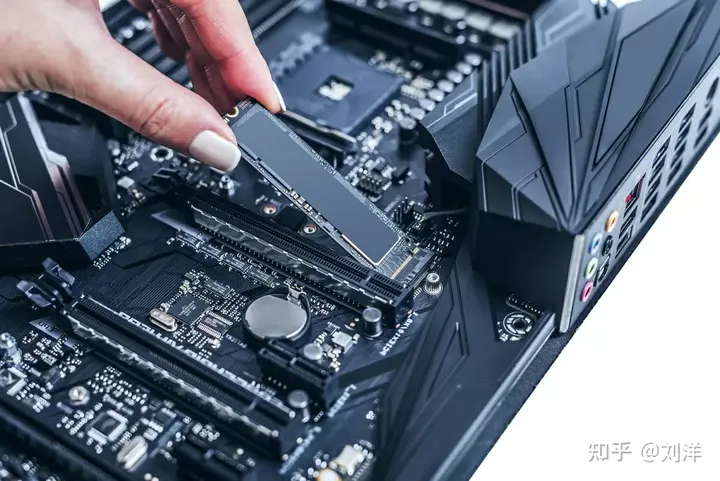

M.2接口胜在小巧

M.2尺寸划分为:
