博途程序监视教程：全方位洞察程序运行

在工业自动化领域，西门子博途（TIA Portal）软件是一款功能强大且应用广泛的编程与调试工具。有效监视博途程序，能实时掌握程序运行状态、及时排查故障，确保工业自动化系统稳定运行。以下为您详细介绍监视博途程序的方法与步骤。

一、在PLC编程软件中直接监视

1. 连接设备：打开博途软件，通过网线或其他通信方式，将电脑与PLC控制器建立稳定连接。确保硬件连接无误后，在软件中设置正确的通信参数，如IP地址、子网掩码等，使两者通信正常。

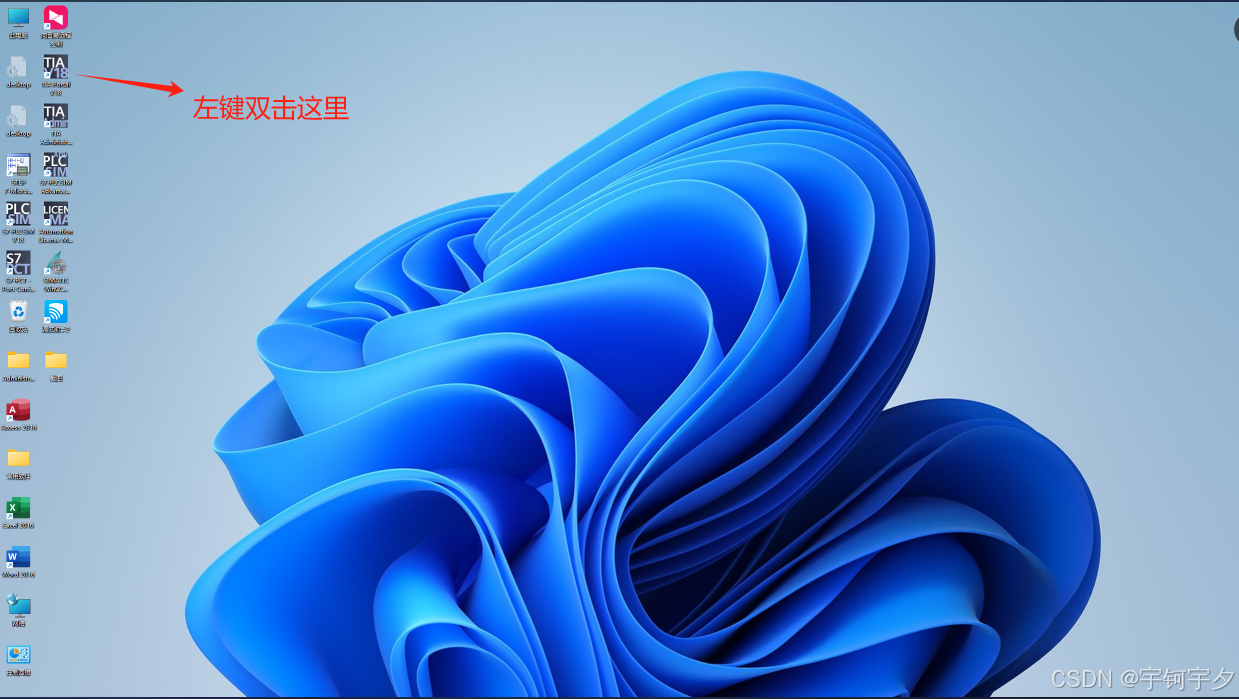

1.1打开博图软件

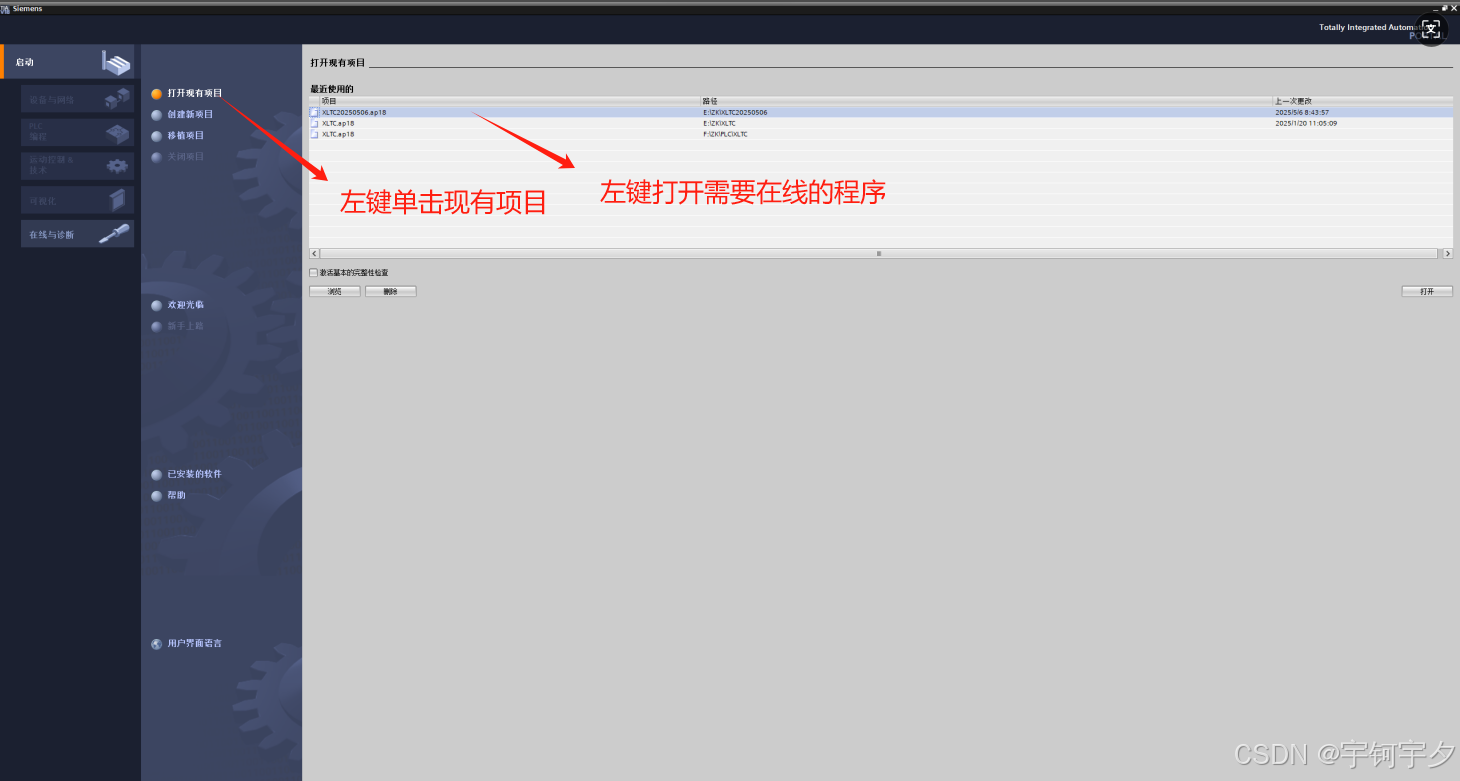

1.2打开需要在线的程序

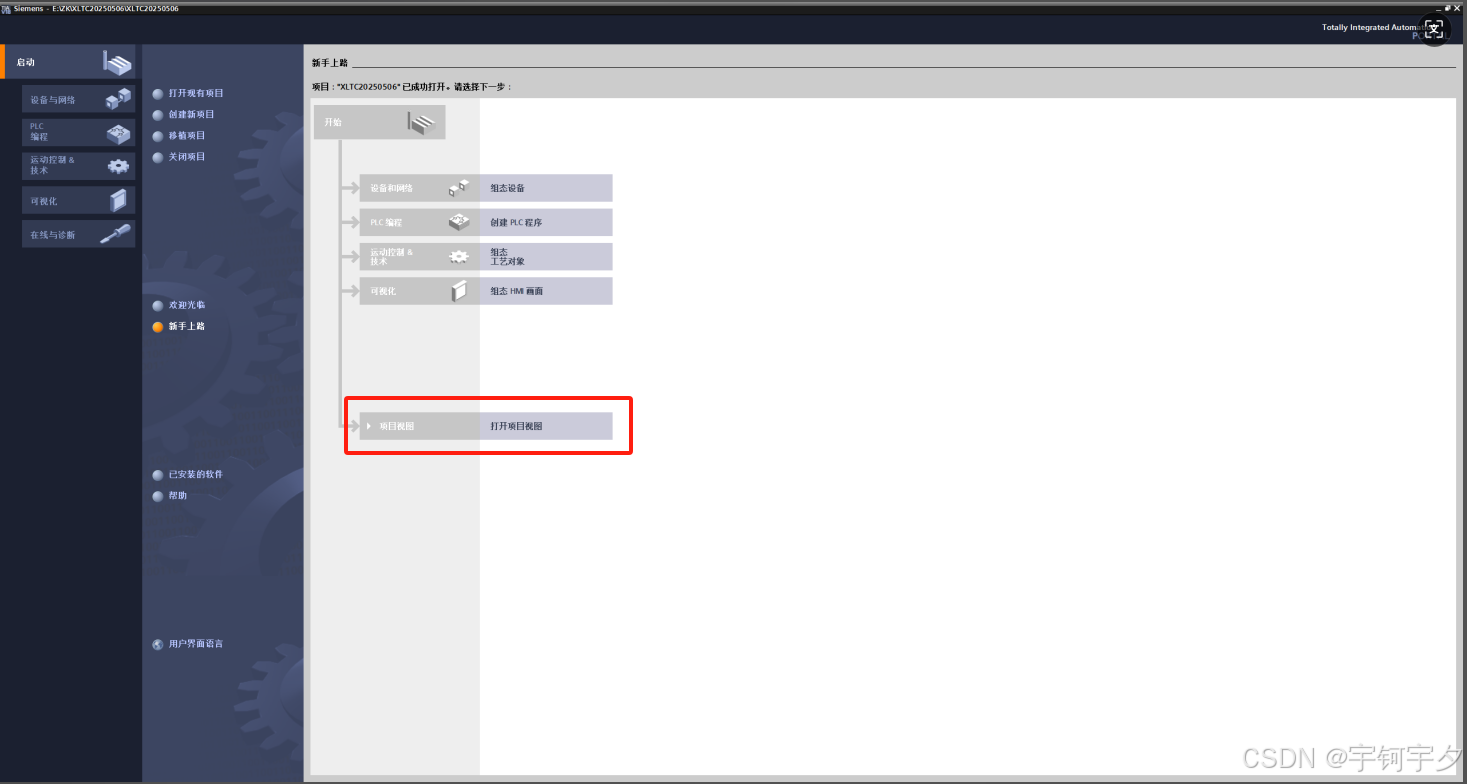

1.3 打开项目视图

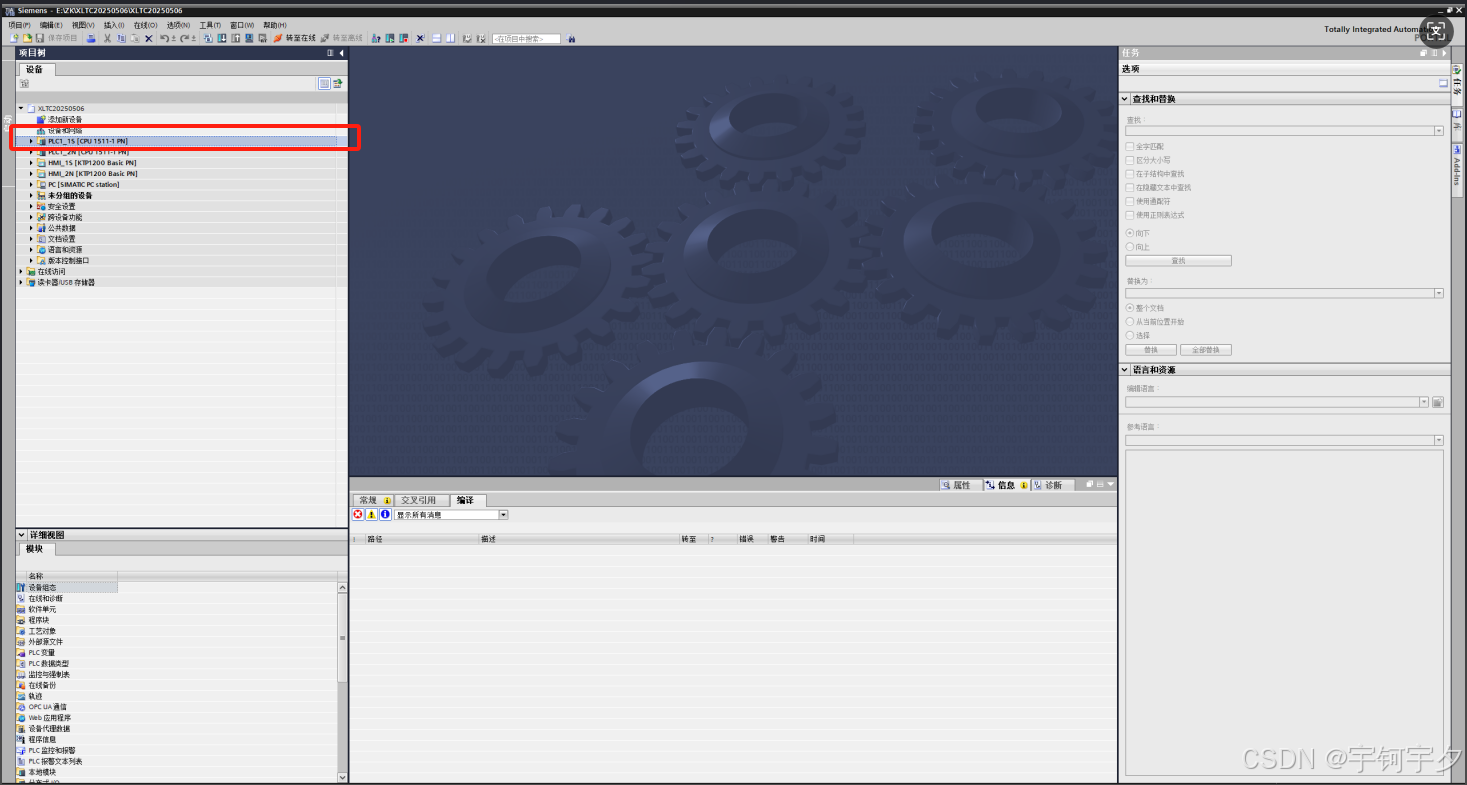

1.4 左键选中要在线的程序

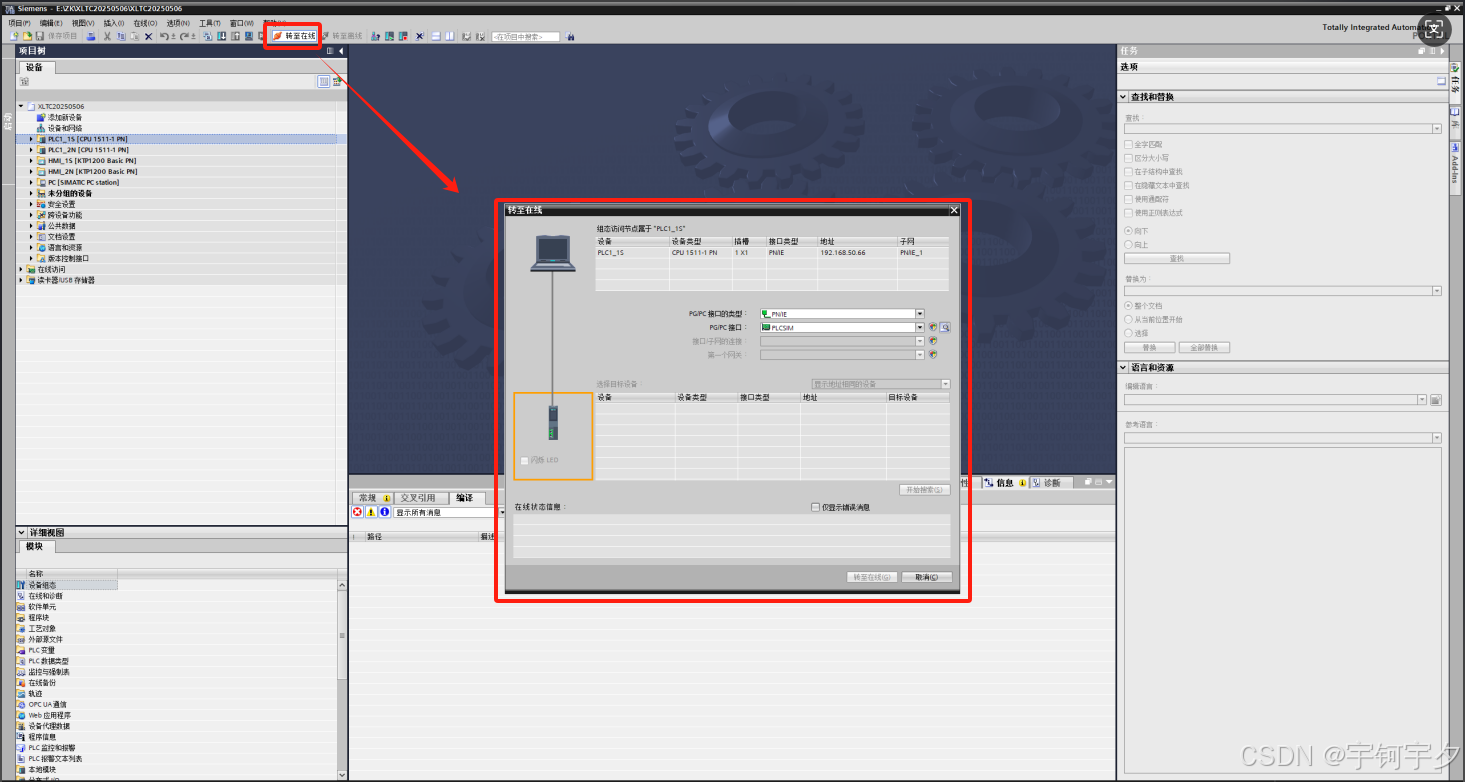

1.5 点击转至在线弹出对话框

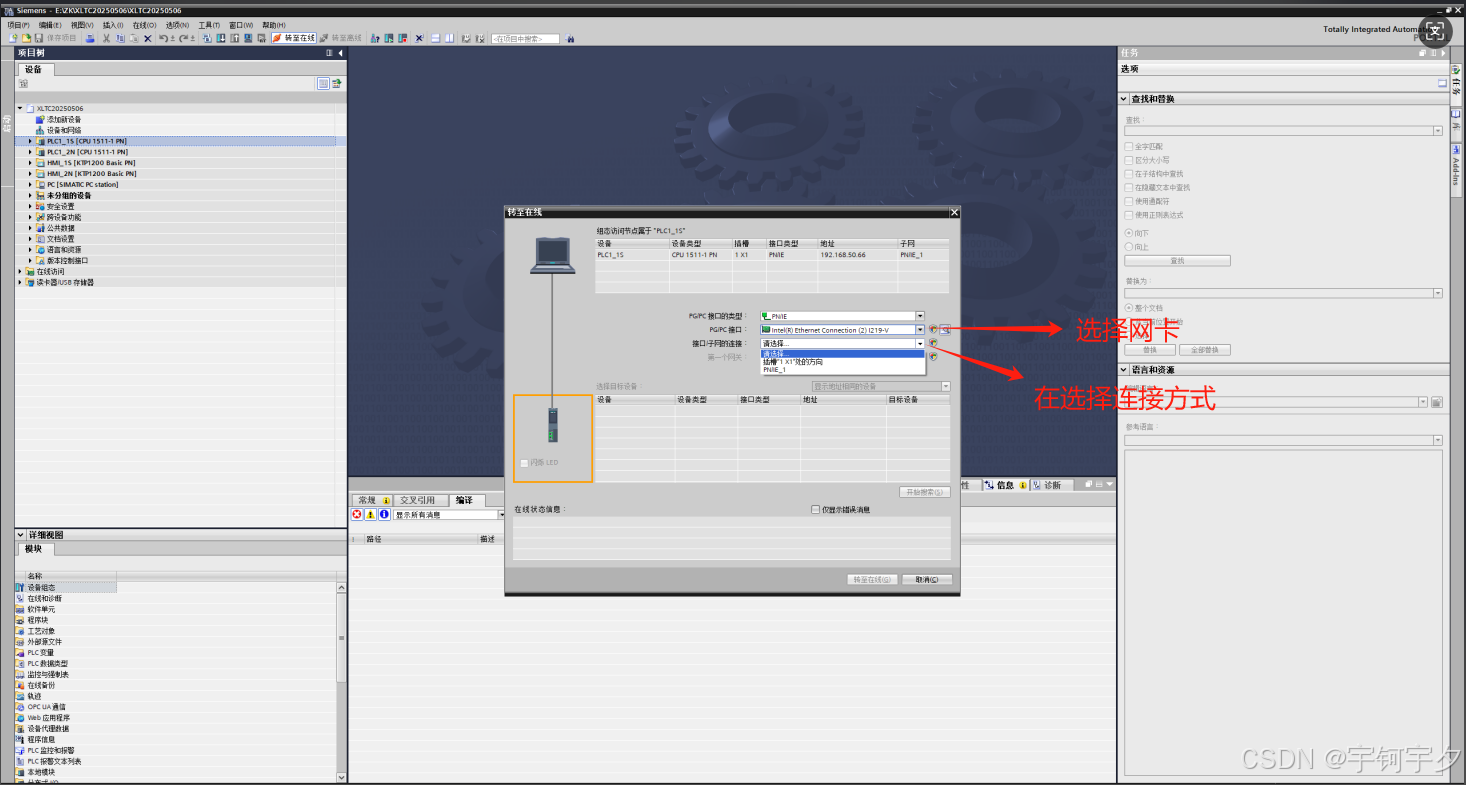

1.6 选择对应的网卡（此电脑双网卡）

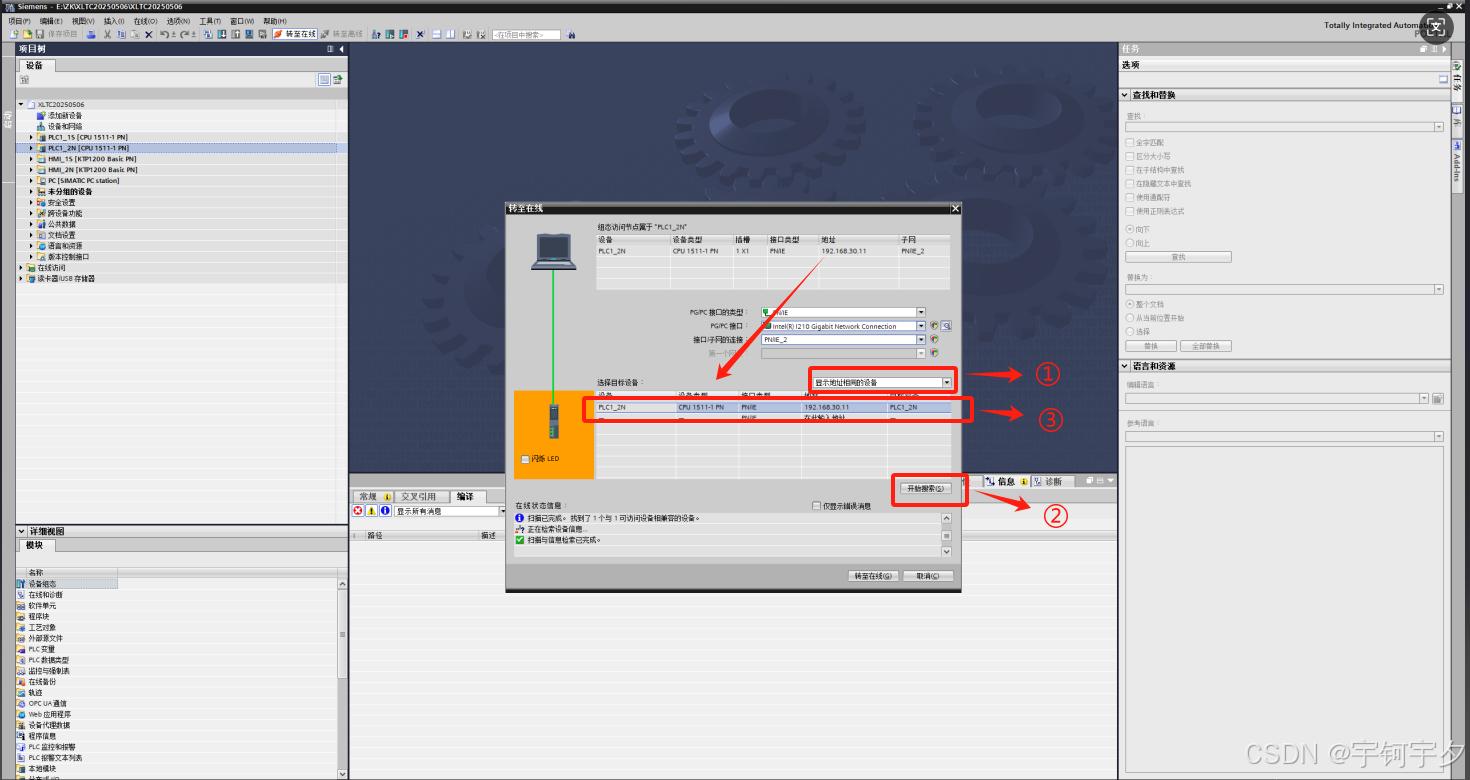

1.7选择相同地址设备（因为是判故障监视老程序），点击开始搜索，如果CPU在线会搜索到对应设备

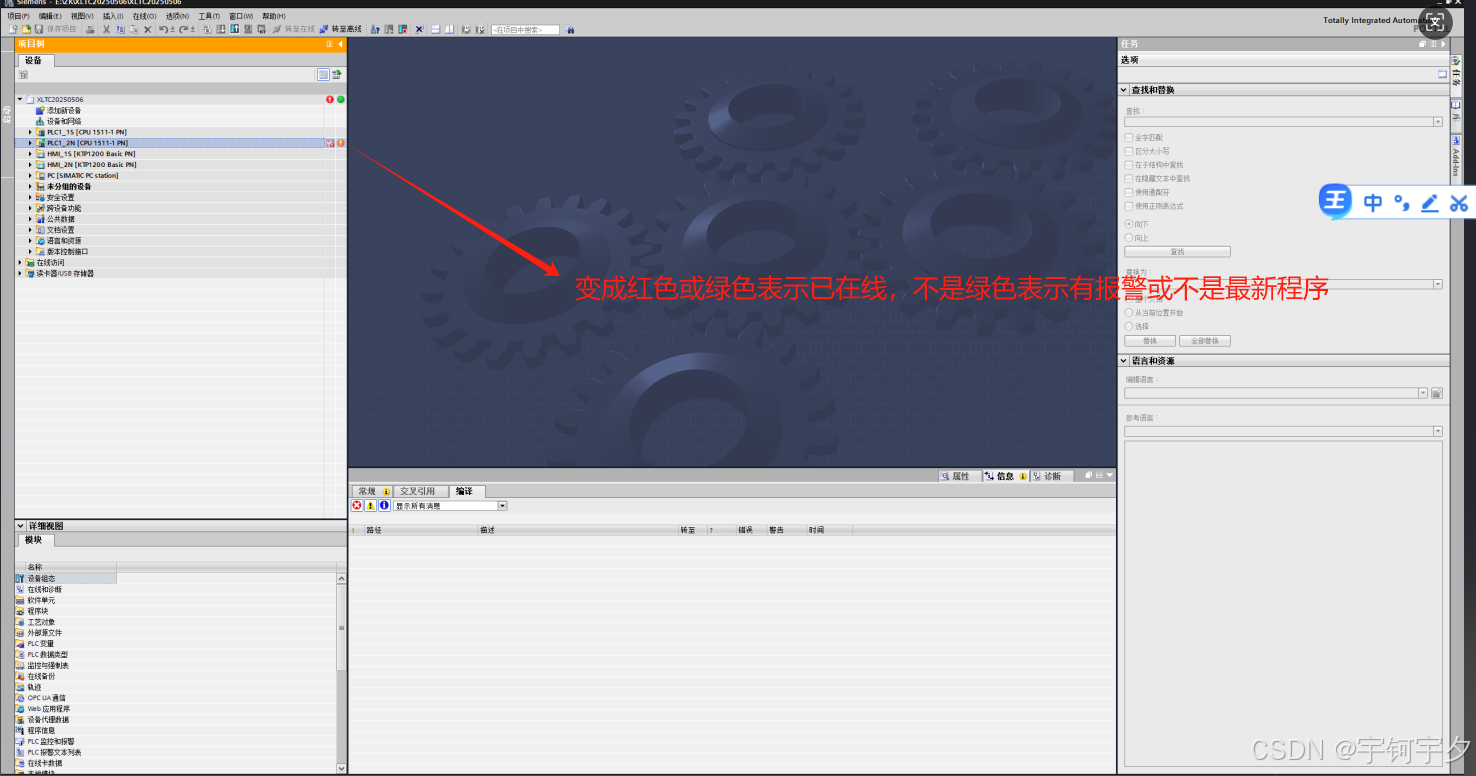

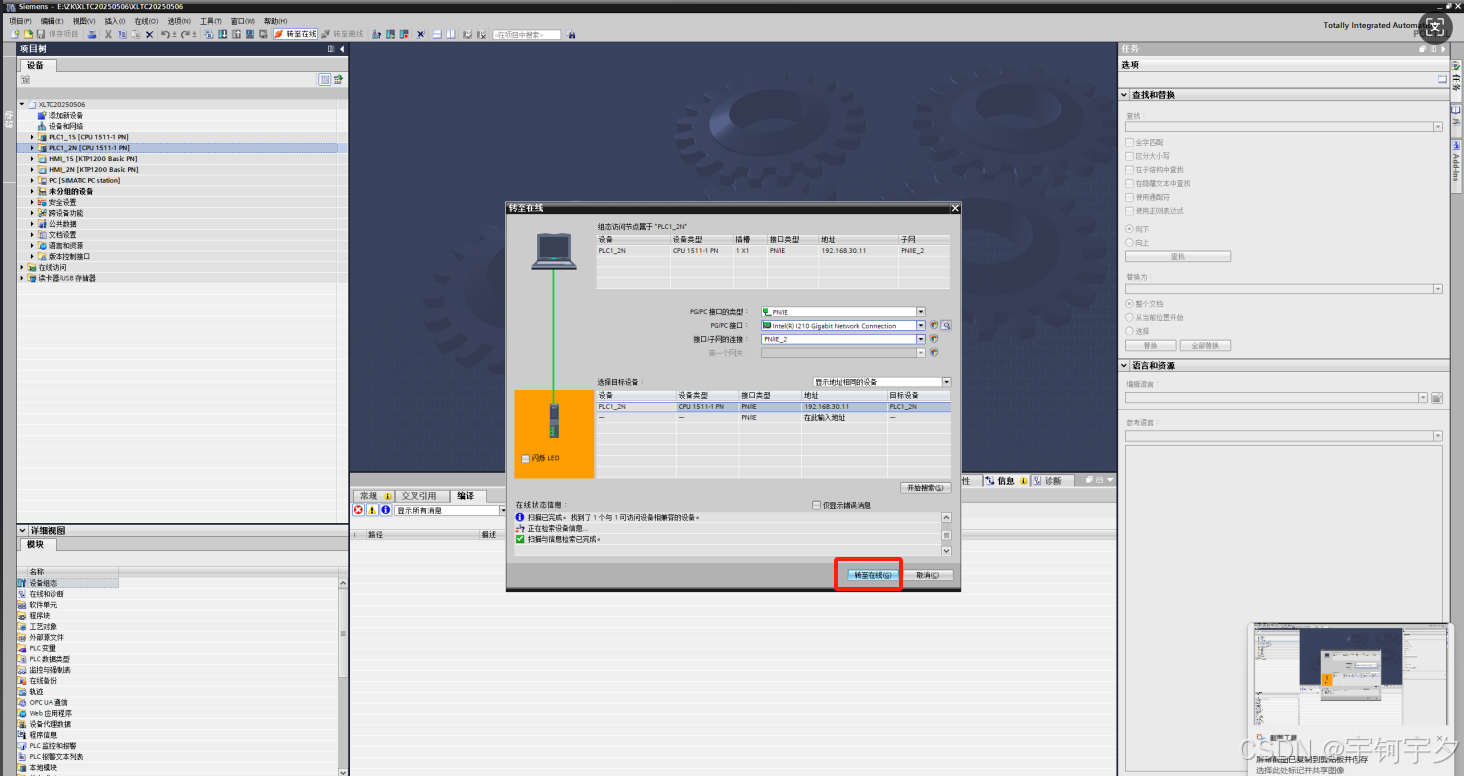

1.8 点击转至在线

2. 打开程序：在项目树中找到要监视的程序块，如组织块（OB）、功能块（FB）、功能（FC）等，双击打开进入程序编辑界面。

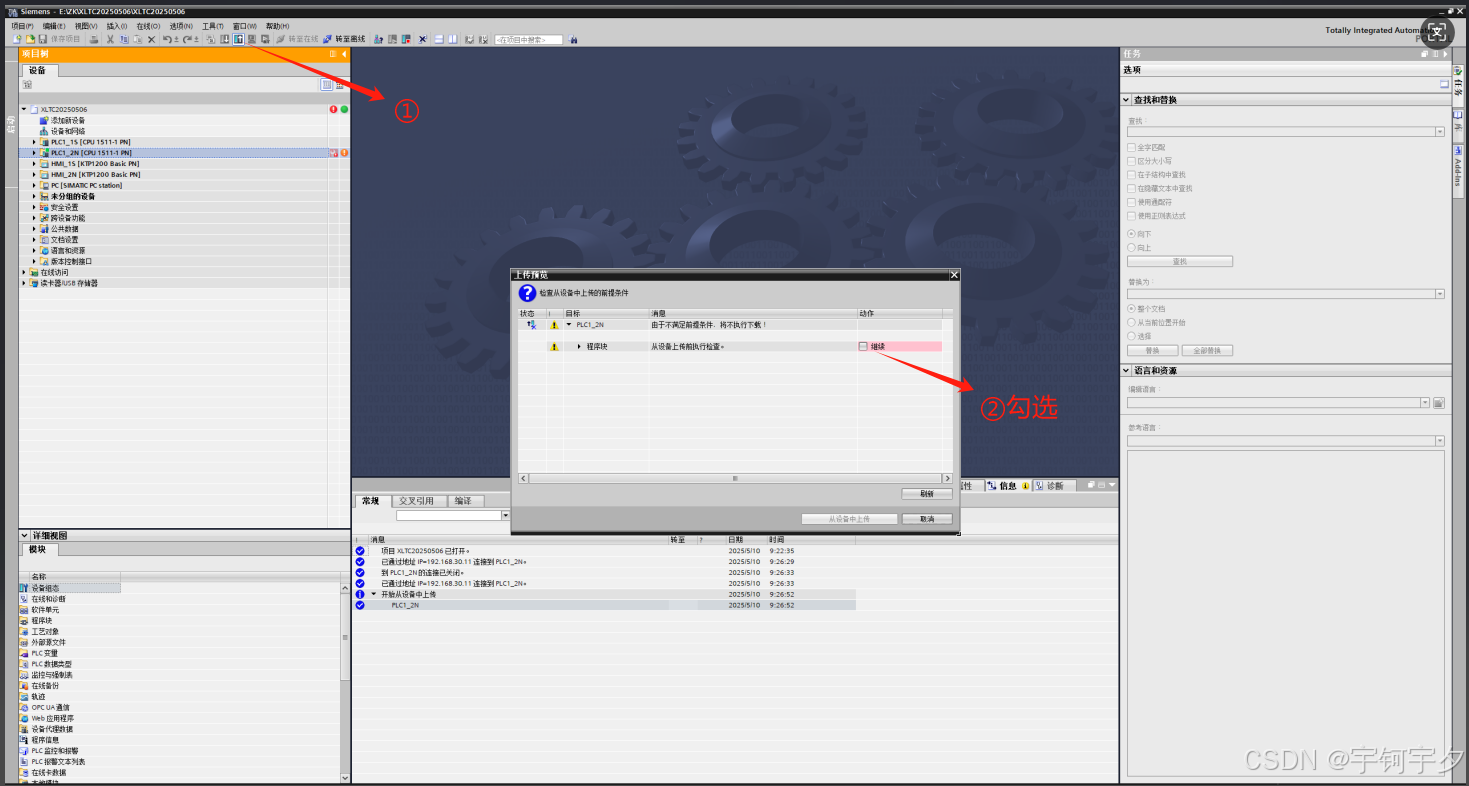

2.1 上载程序（在现场维护时，新手只能点击上载最新程序，不能点下载，否则下载老程序后会造成较大损失）

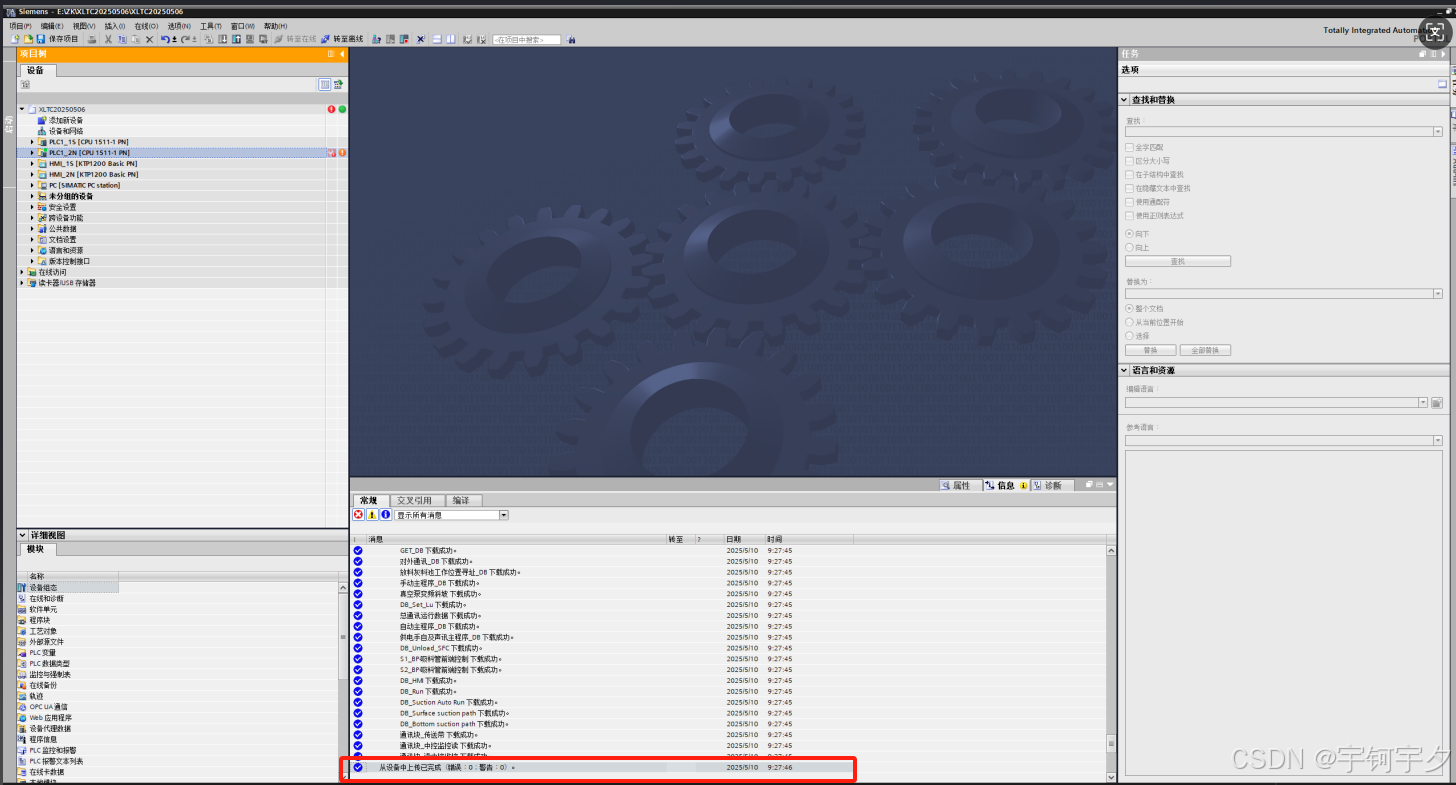

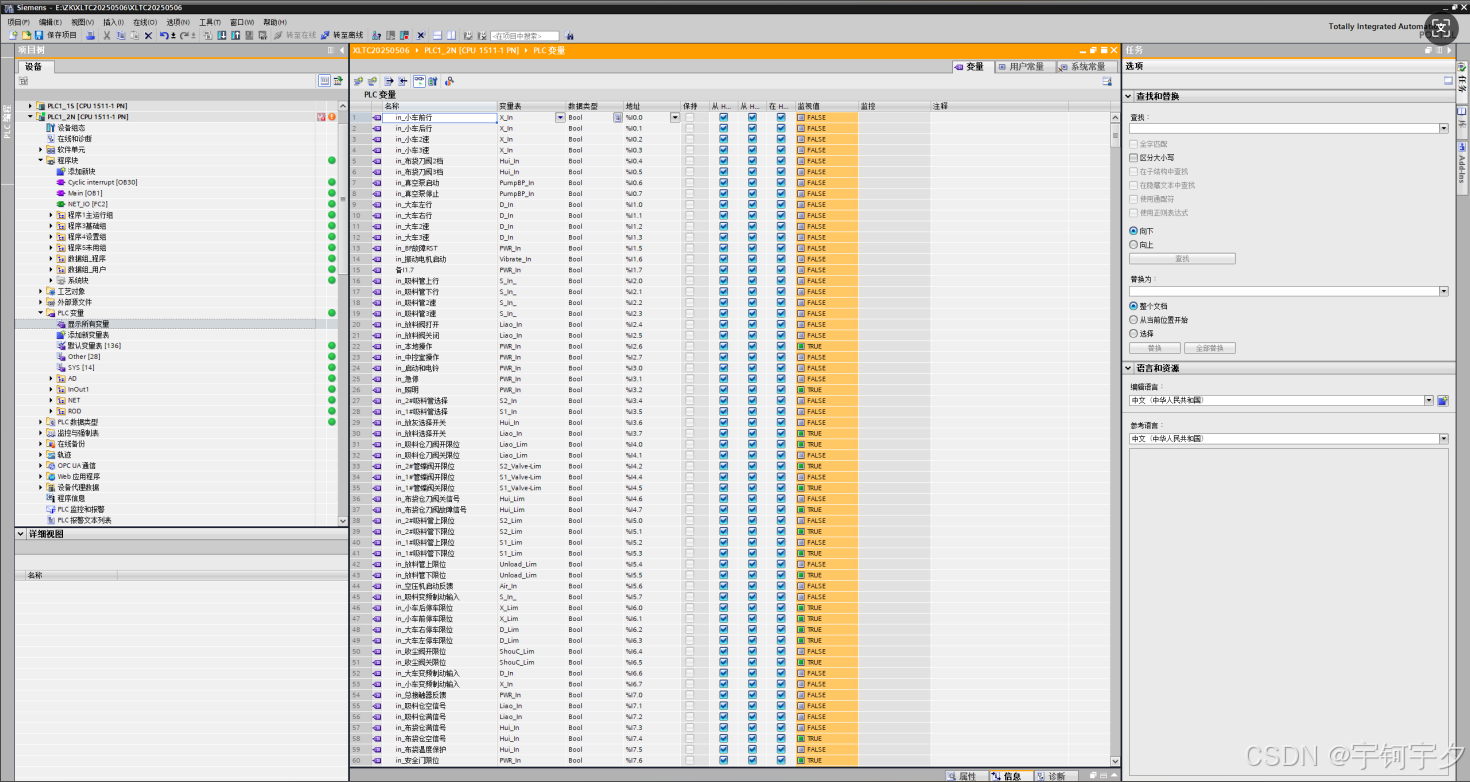

2.2 检查是否上载完成

3. 启用监视：点击软件界面中的“启用/禁用监视”按钮（通常是一个类似眼睛的图标 ），进入监视状态。此时，程序中的线条、指令元素和参数会根据运行状态改变颜色，直观展示程序执行情况。例如，LAD（梯形图）/FBD（功能块图）程序中，绿色实线表示条件满足或导通，蓝色虚线表示条件未满足或不导通，灰色实线表示未扫描或未被调用 。通过这些颜色变化，可快速判断程序逻辑是否正确，信号传递是否正常。

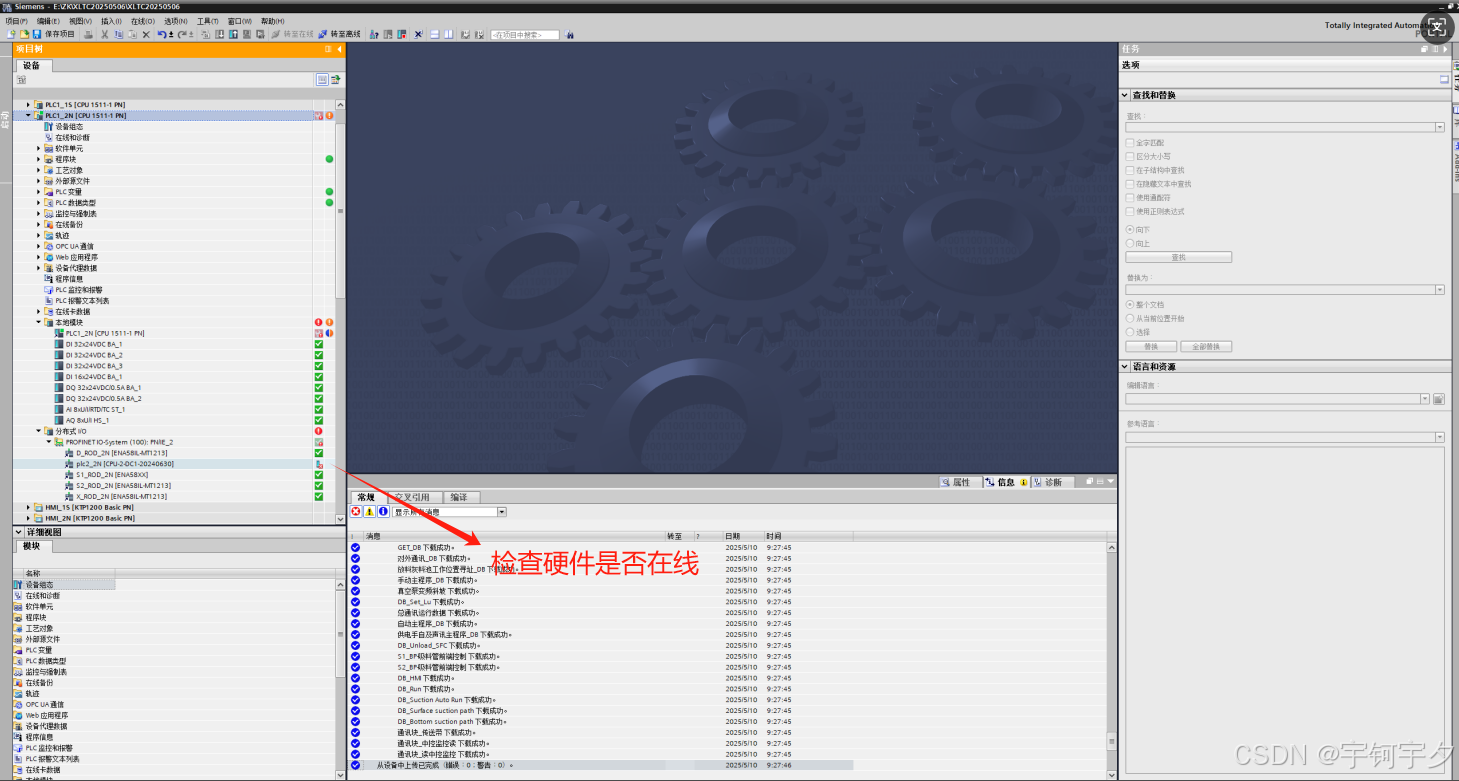

3.1 先检查硬件是否在线（经过现场排查该CPU未上电）

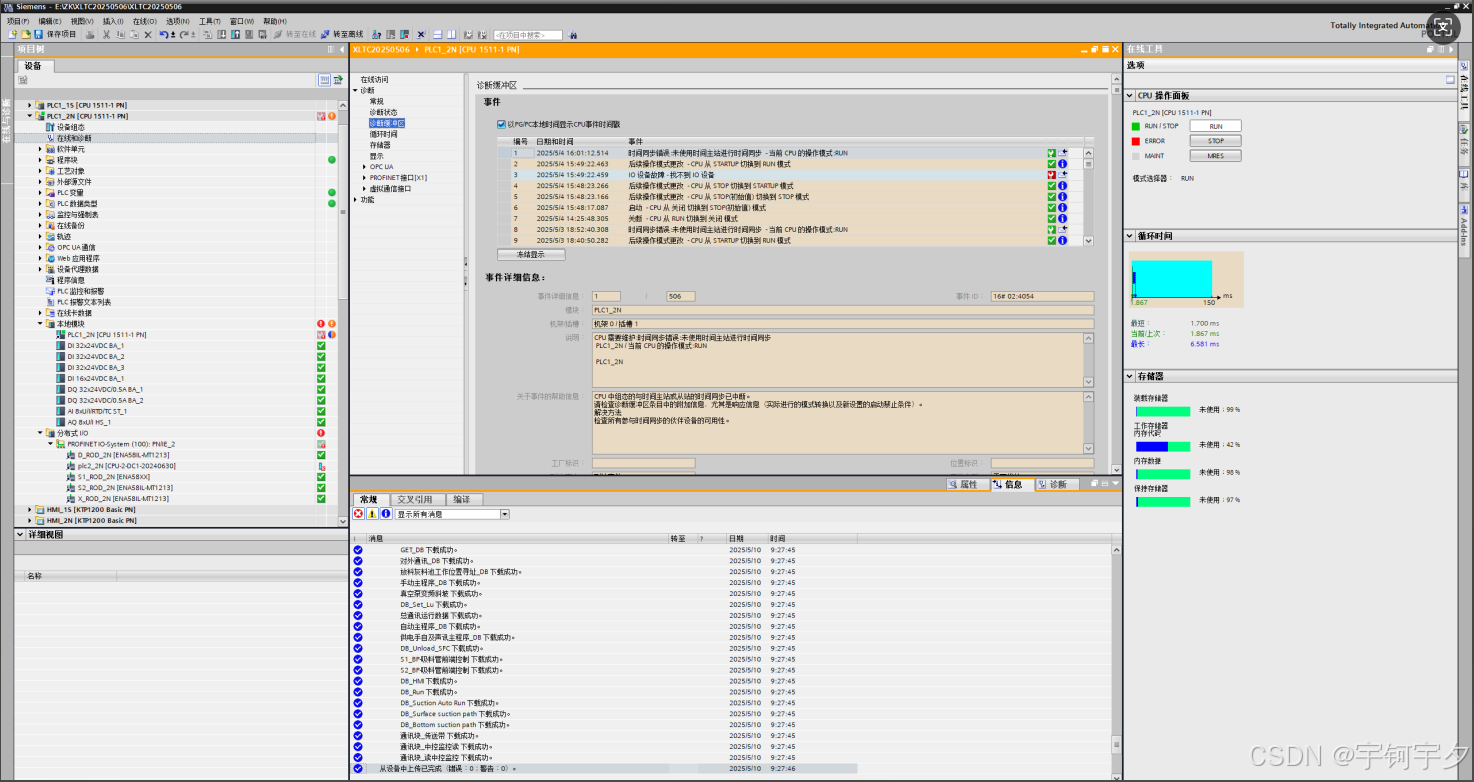

3.2 诊断

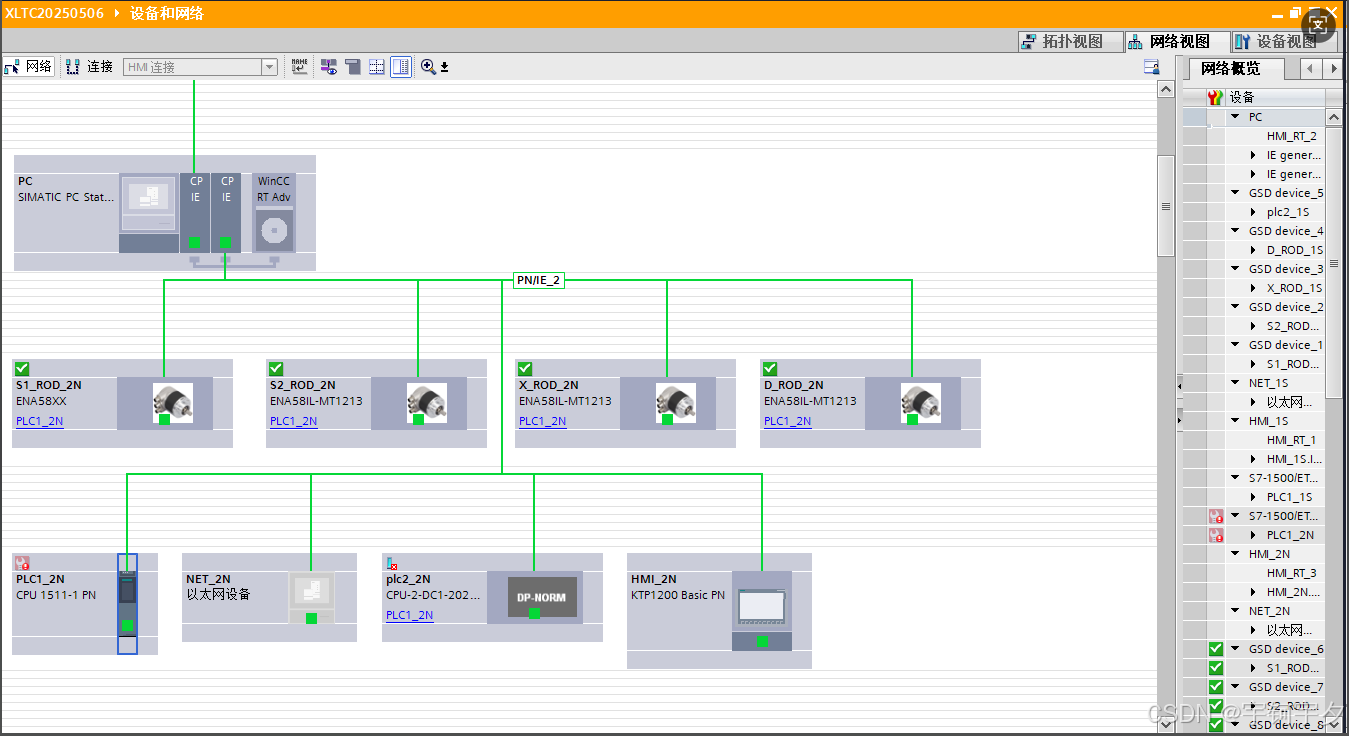

3.3 网络视图再监控有无其它问题

4. 变量监视与修改：监视过程中，若需查看变量值，将鼠标悬停在变量上，会弹出显示变量当前值的提示框。若要修改变量值，右键点击变量，根据变量数据类型选择相应修改方式。如BOOL类型变量，可选择修改为0或1；INT或DINT类型变量，选择“修改操作数”后输入新数值。需注意，修改变量值可能影响设备运行，操作前应确保了解后果，并在安全环境下进行。

二、借助HMI界面监视

1. 建立HMI与PLC连接：在工业生产现场，人机界面（HMI）常与PLC配合使用。确保HMI与PLC已建立通信连接，设置好通信参数，保证数据能实时交互。

2. 设计HMI监控画面：在HMI编辑软件中，根据实际需求设计监控画面。添加与PLC程序相关的元素，如指示灯、按钮、文本框、趋势图等，关联对应的PLC变量，以便在HMI界面上直观显示程序运行状态和相关参数。例如，用指示灯显示设备的启停状态，用文本框显示温度、压力等模拟量数值。

3. 实时监视：运行HMI系统，操作人员可在HMI界面上实时监视博途程序运行情况。HMI界面提供更直观、友好的交互方式，即使非专业技术人员也能快速了解设备状态，做出相应操作。

三、利用监控软件远程监视

1. 选择合适的监控软件：市场上有多种第三方监控软件可连接PLC控制器实现远程监视，如WinCC、组态王等。根据实际需求和预算选择功能适配、稳定性高的监控软件。

2. 配置监控软件：安装并打开所选监控软件，进行相关配置。添加PLC设备，设置通信参数，使其能与PLC建立连接。部分监控软件可能需导入博途项目的相关信息，如变量表等，以实现对程序的准确监视。

3. 远程监视与操作：配置完成后，只要远程设备（如电脑、移动设备）能连接到监控软件所在网络，即可随时随地实时监视PLC程序运行状态，甚至在权限允许下进行远程操作，如启动/停止设备、修改变量值等。这为远程运维、设备管理提供极大便利，提高工作效率，降低维护成本。

四、设置报警和事件记录

1. 报警设置：在博途软件中，进入“设备配置”或“项目设置”相关选项卡，找到“报警”设置区域。根据程序逻辑和设备运行要求，定义各种报警条件，如变量超出设定范围、设备故障信号触发等。为每个报警设置相应的报警文本描述，方便操作人员快速了解报警原因。还可设置报警优先级，以便在多个报警同时发生时，优先处理重要报警。

2. 事件记录设置：同样在软件设置中找到“事件记录”功能，启用该功能并配置记录选项。可选择记录程序的关键事件，如程序启动/停止、变量值变化、设备状态切换等。设置记录的详细程度和存储位置，以便后续查询和分析。

3. 查看报警和事件记录：程序运行过程中，一旦有报警触发或事件发生，系统会按照设置记录相关信息。操作人员可在博途软件的“报警视图”或“事件日志”中查看这些记录，了解程序运行过程中的异常情况和重要事件，及时采取措施解决问题，追溯问题发生的原因和过程 。
