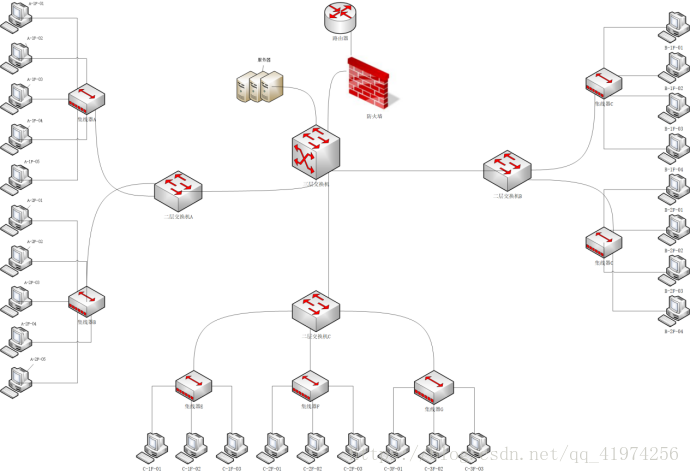

网络规划拓扑图

1.设计思路：

题目要求对三栋教学楼进行校园网络规划设计，其中A栋-4层-每层10间-每间5台电脑、B栋-4层-每层四间-每间5台电脑、C栋3层-每层3间-每间3台电脑，三个楼划分三个子网。鉴于此校园网规模较小，我将数据交换设备划分为访问层与核心层，访问层中每个房间配备一个集线器，用于连接房间内的各个终端，将收到的各个信号广播到网络中，多个集线器接入一个二层交换机，实现一个vlan的子网，即为每个栋楼分配一个vlan，同一栋楼内的计算机之间可以相互通信，由此构成了访问层，核心层中的三层交换机与每栋楼的二层交换机相连，实现不同vlan之间的通信，也可以限制用户访问特定的ip，服务器连接三层交换机，实现对网络信息请求的响应与应答，路由器负责连接不同的网络和选择信息传送的路径，将数据传递到目的地，在路由器和三层交换机之间设置防火墙，可以实现特定的应用程序的包通过而屏蔽其他的包，只允许互联网中发往特定服务器的包通过而加强网络的安全性，再使用B类ip地址为各个子网分配ip地址，使每台计算机都有唯一的ip地址，服务器存在公有的ip地址，在同一局域网中的用户可以访问校园服务器，再分配好私有ip后，校园内网的用户就可以通过其访问互联网，即可实现校园网络规划的设计。

2.具体方案：

A楼-vlan10，B楼-vlan20，C楼-vlan30，每栋楼一个子网，每间房间一个集线器，通过计算机-集线器-二层交换机-三层交换机-路由器的连接方式连接整体校园网，每栋楼的计算机可以通过二层交换机通信，楼与楼之间通过三层交换机通信，校园内网用户可以访问校园服务器，分配响应的ip地址后，即可实现内网用户访问互联网。

二、三栋楼的私有ip地址分配方案：
