这是《EEG Processing and Feature Extraction》的第五个视频资料整理。内容是“脑电的频谱分析和时频分析”。

视频地址：https://www.bilibili.com/video/BV1Sg411775g/?spm_id_from=333.337.search-card.all.click&vd_source=9ddbbbcbfdb81f60495d541b75a93179

脑电的频谱分析和时频分析

在这里插入图片描述

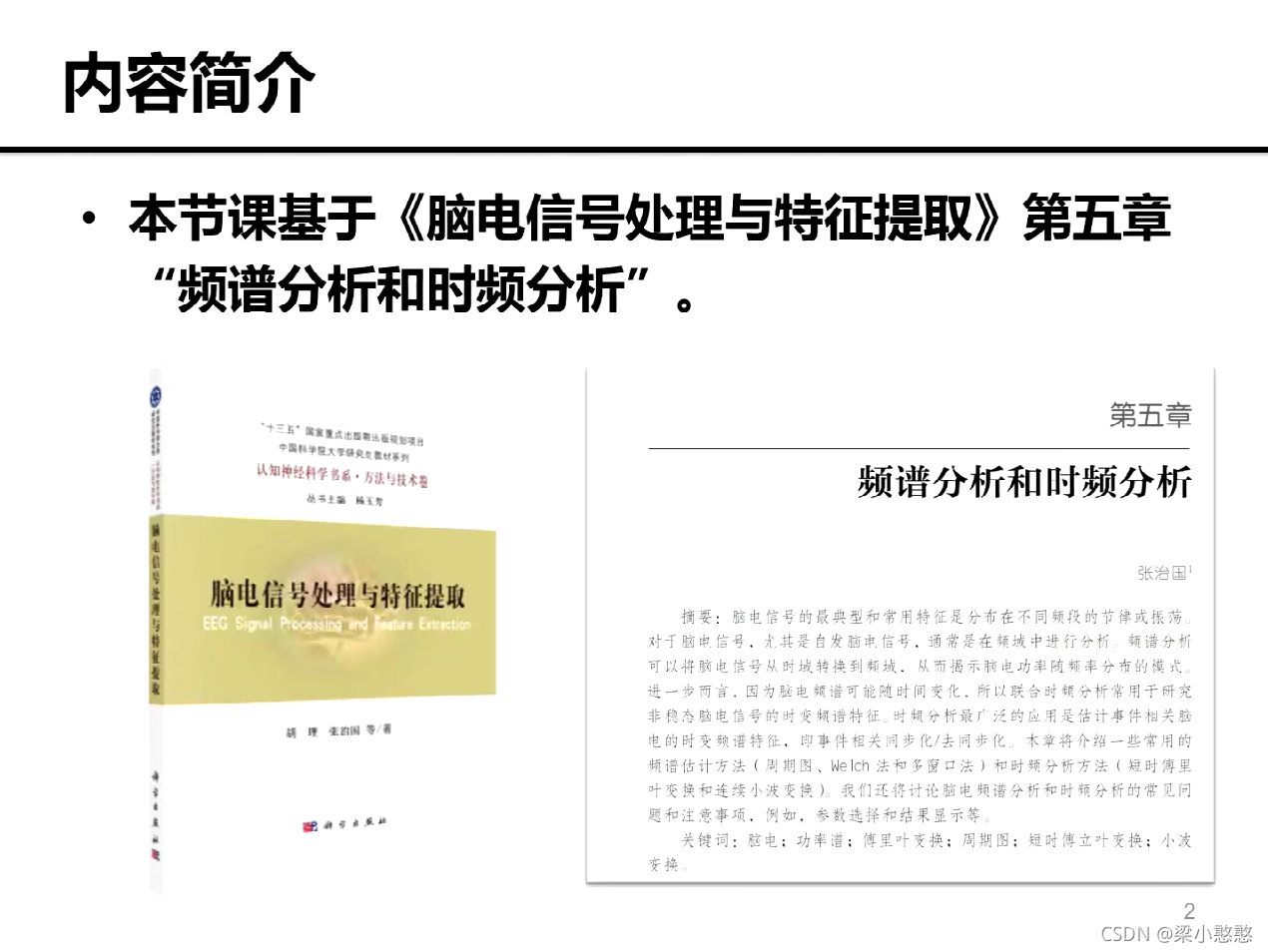

内容简介

在这里插入图片描述

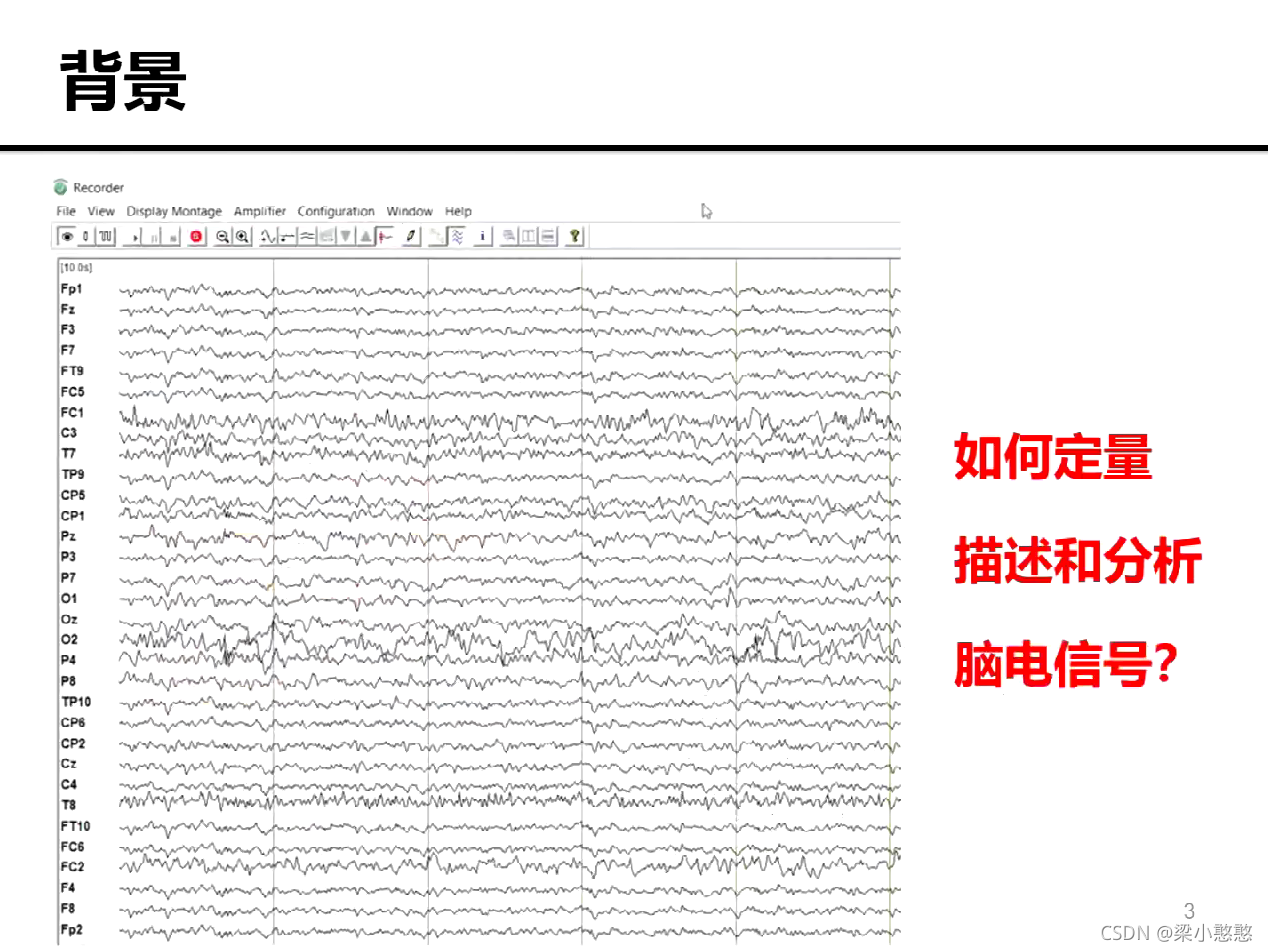

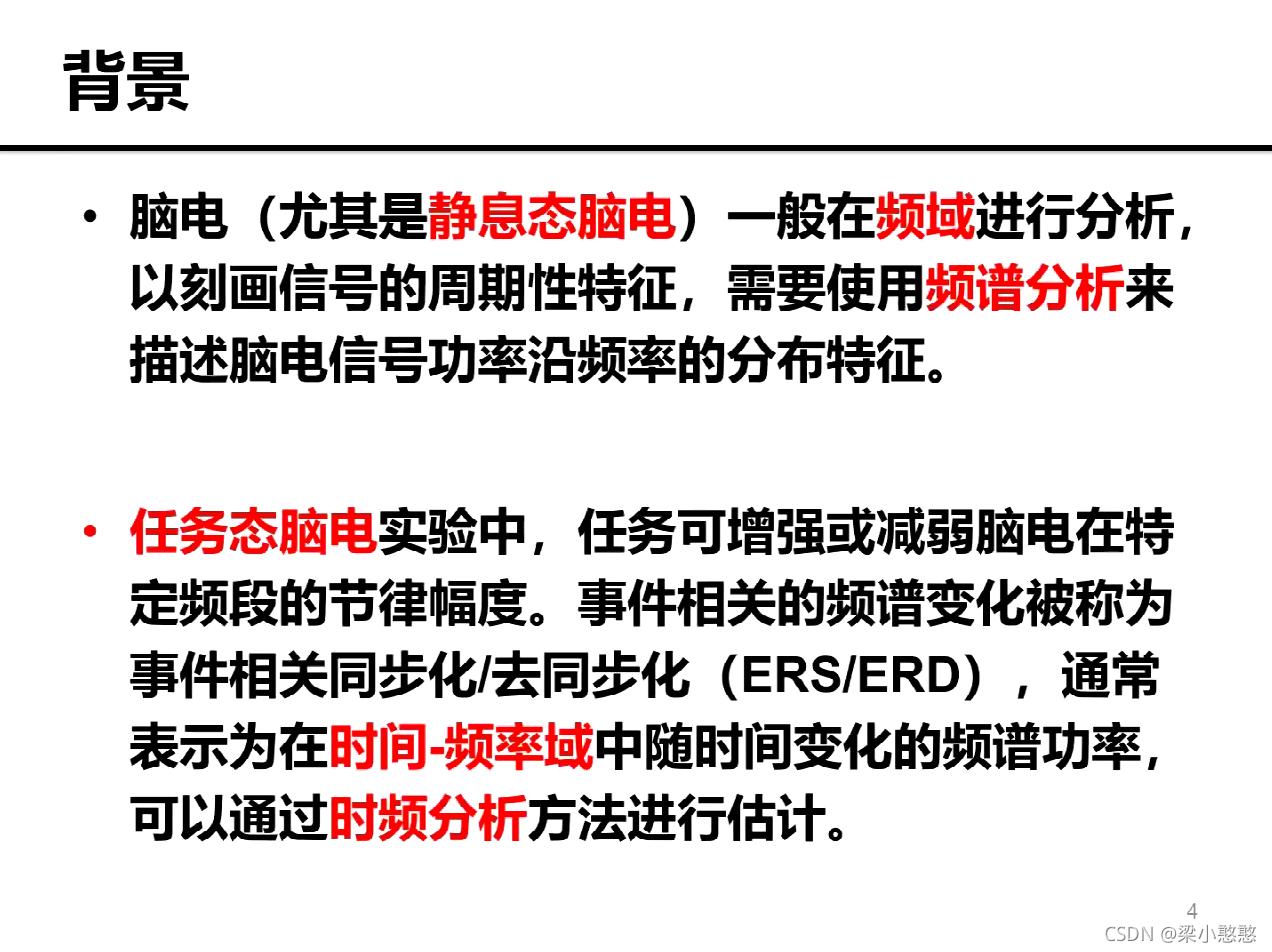

背景

在这里插入图片描述
在这里插入图片描述

频谱估计

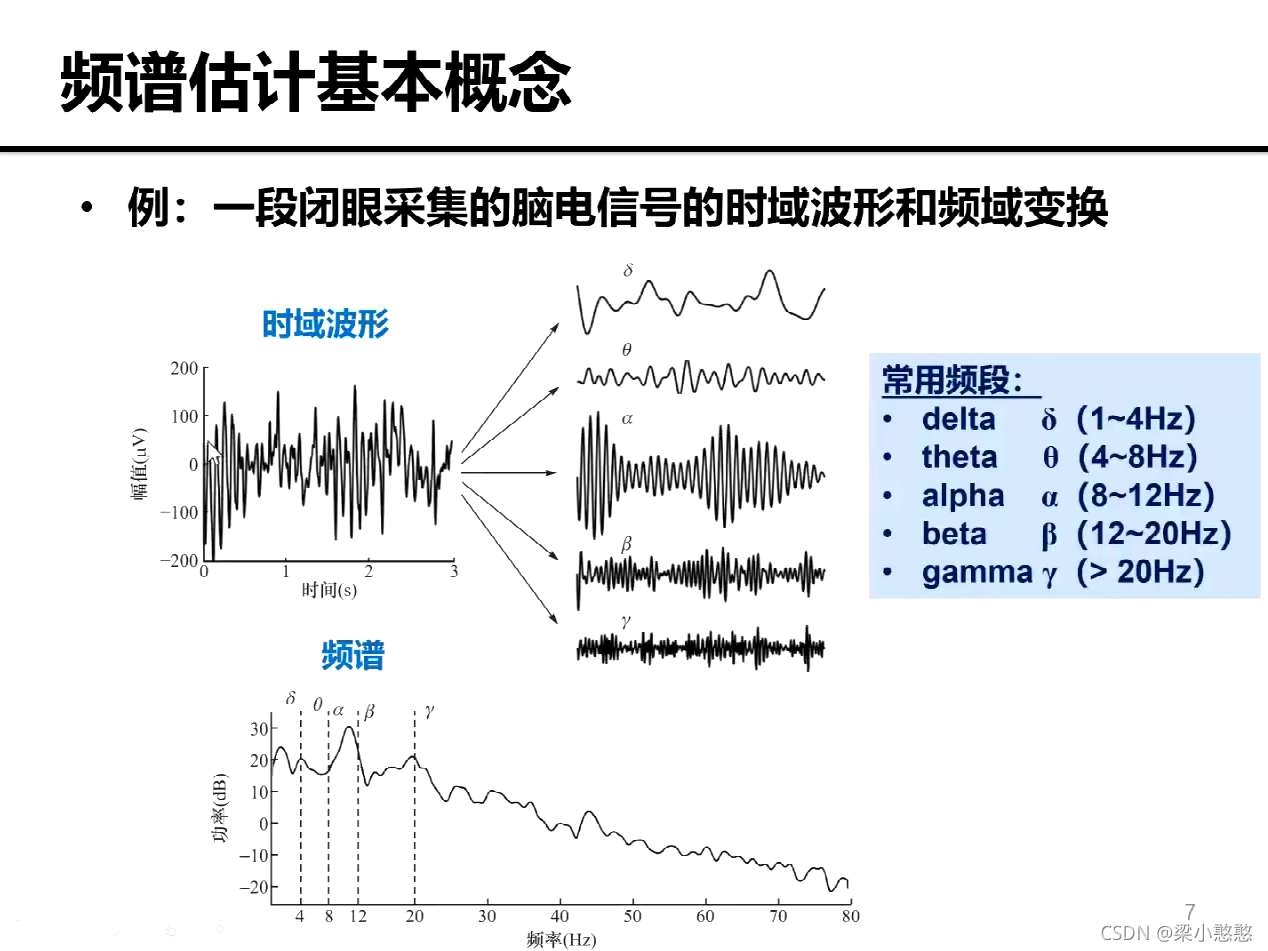

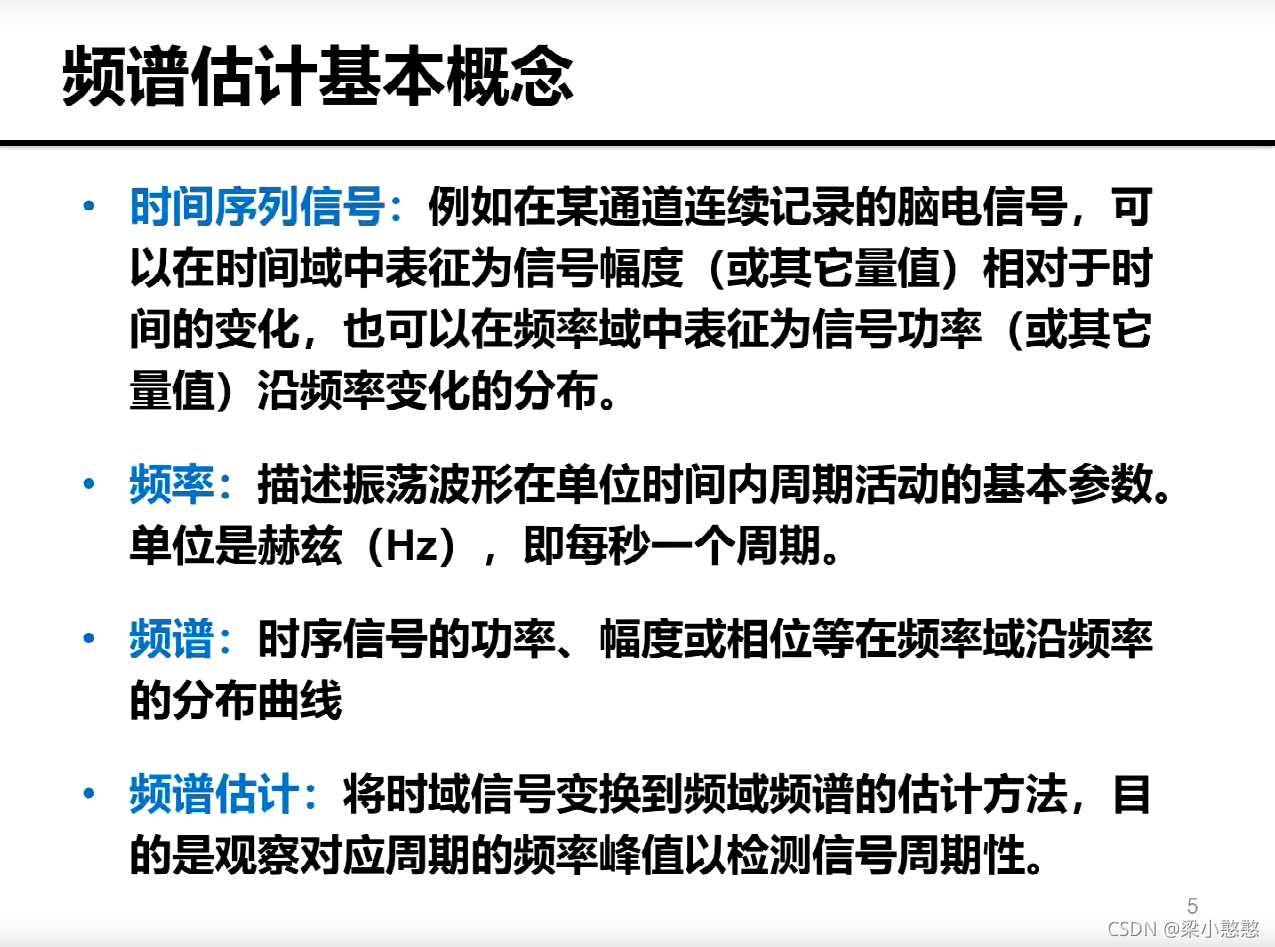

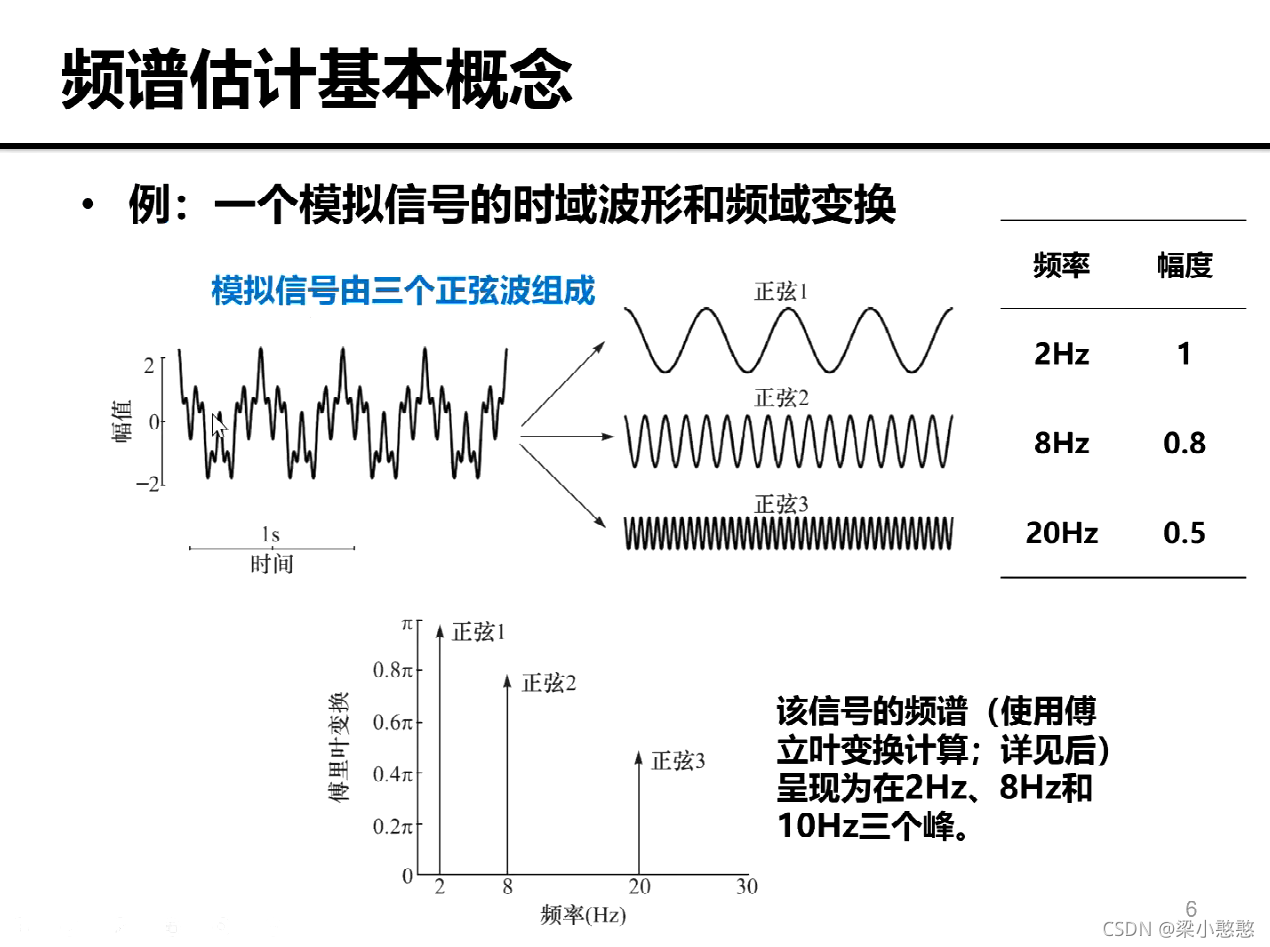

频谱估计基本概念

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

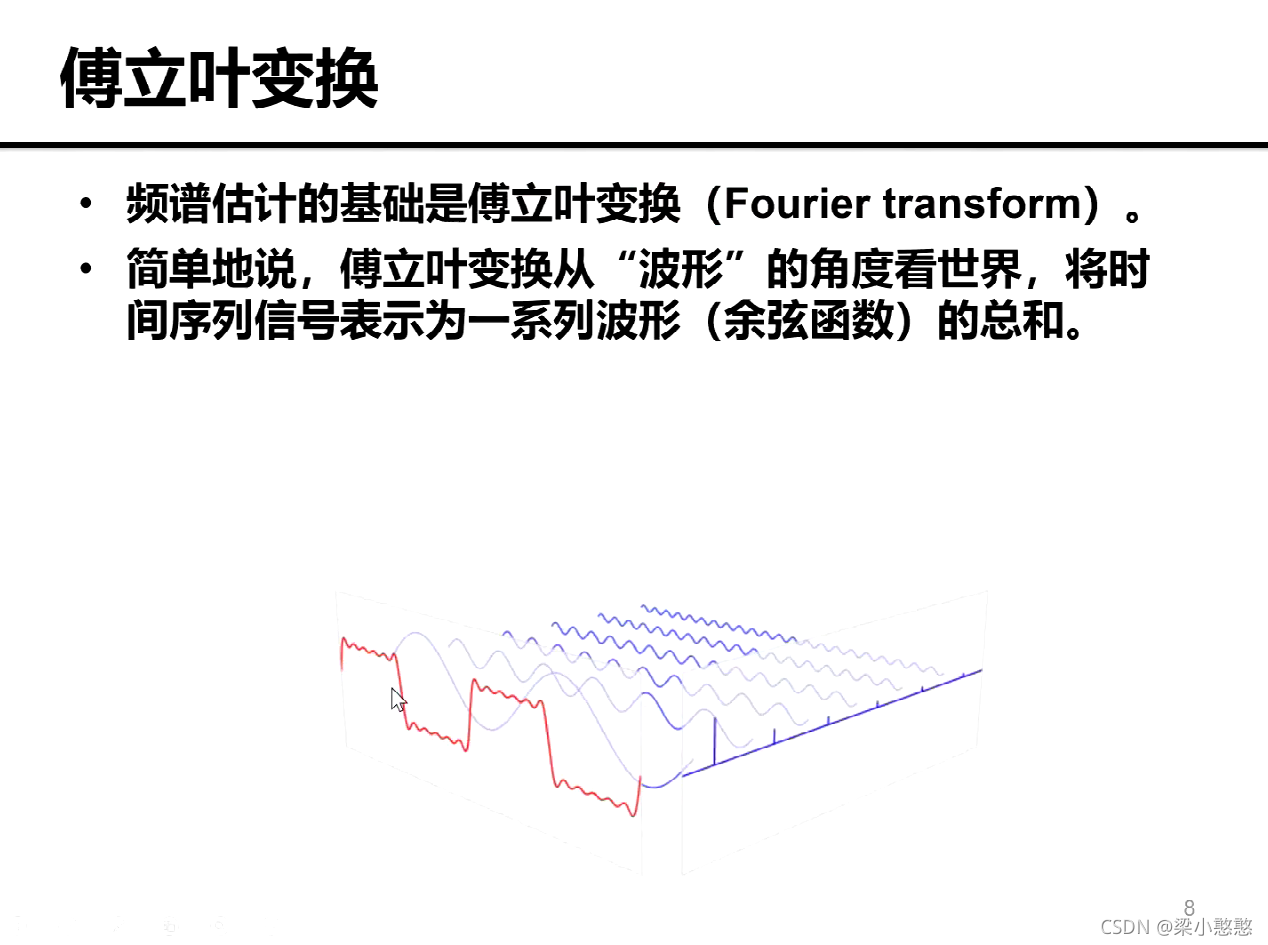

傅里叶变换

在这里插入图片描述

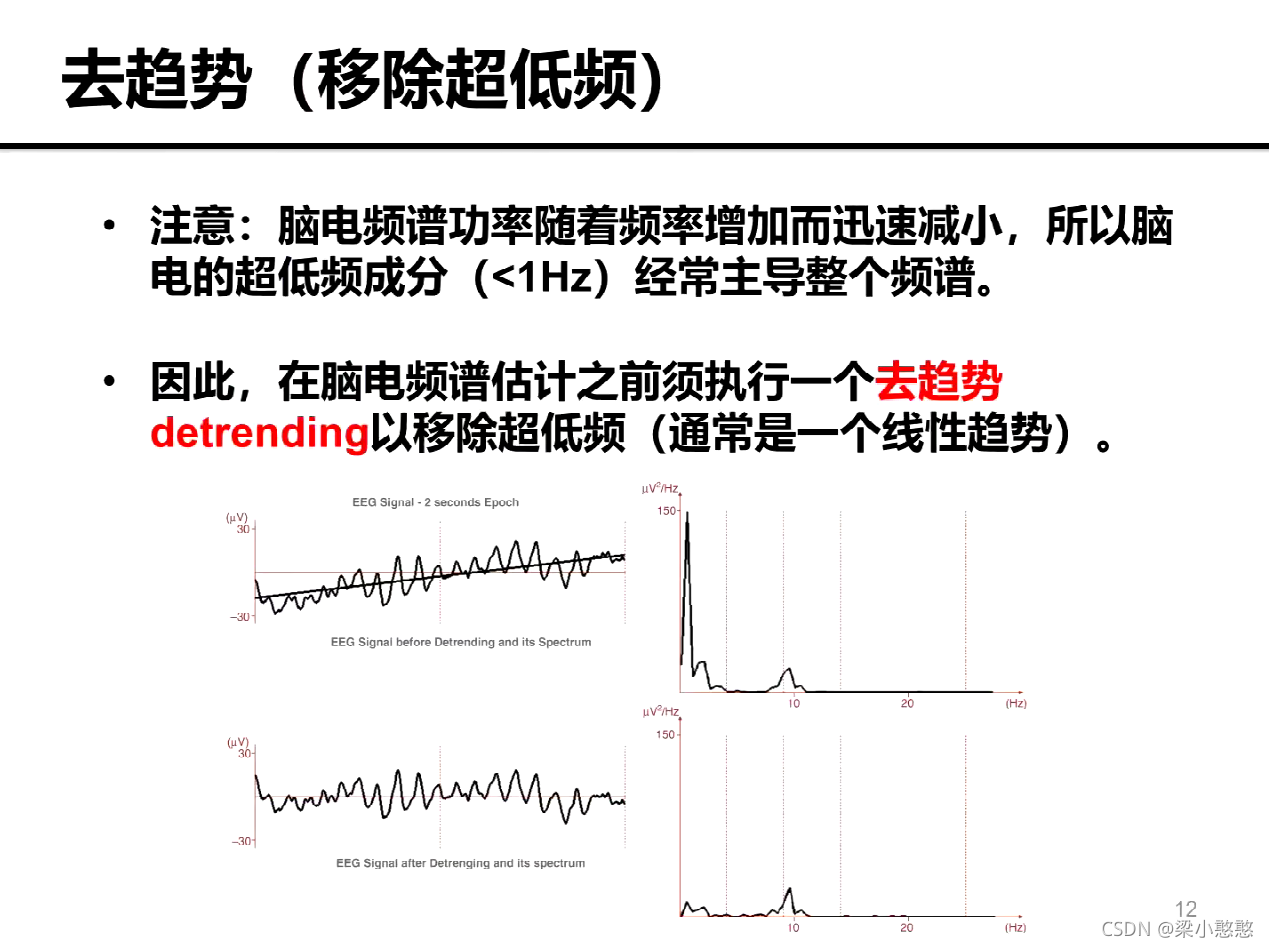

频谱分析：细节与注意事项

在这里插入图片描述

频谱估计方法

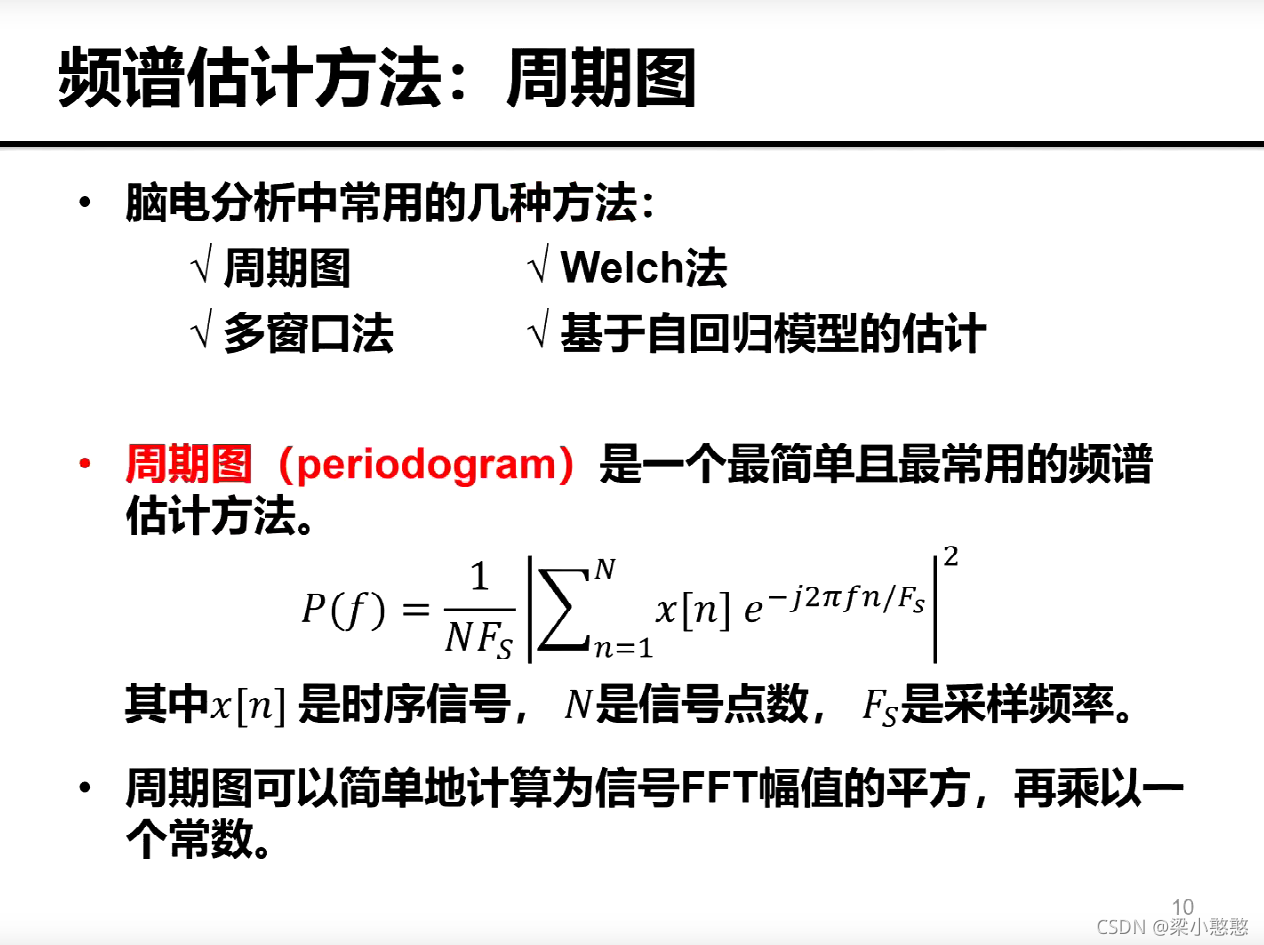

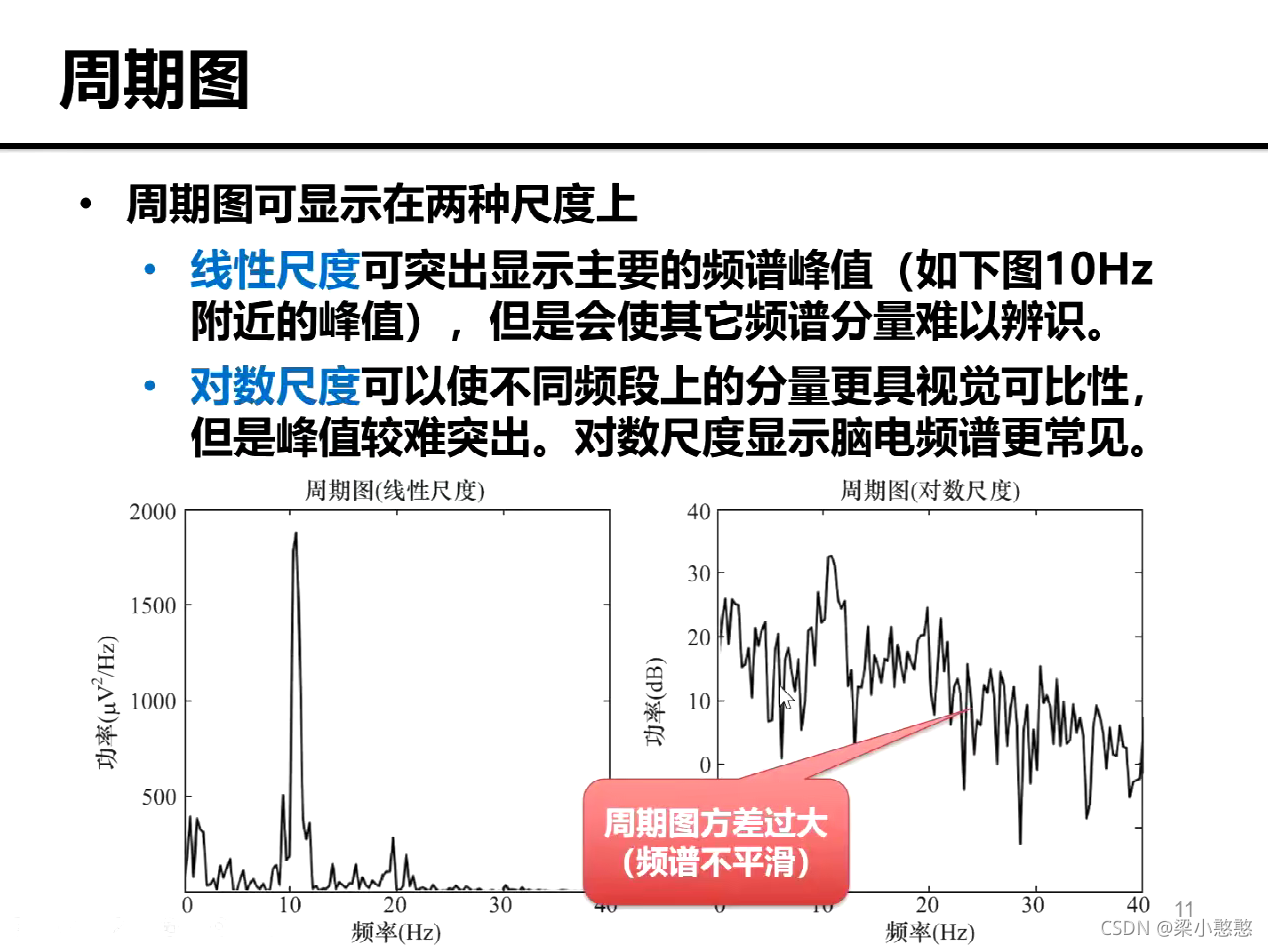

周期图

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

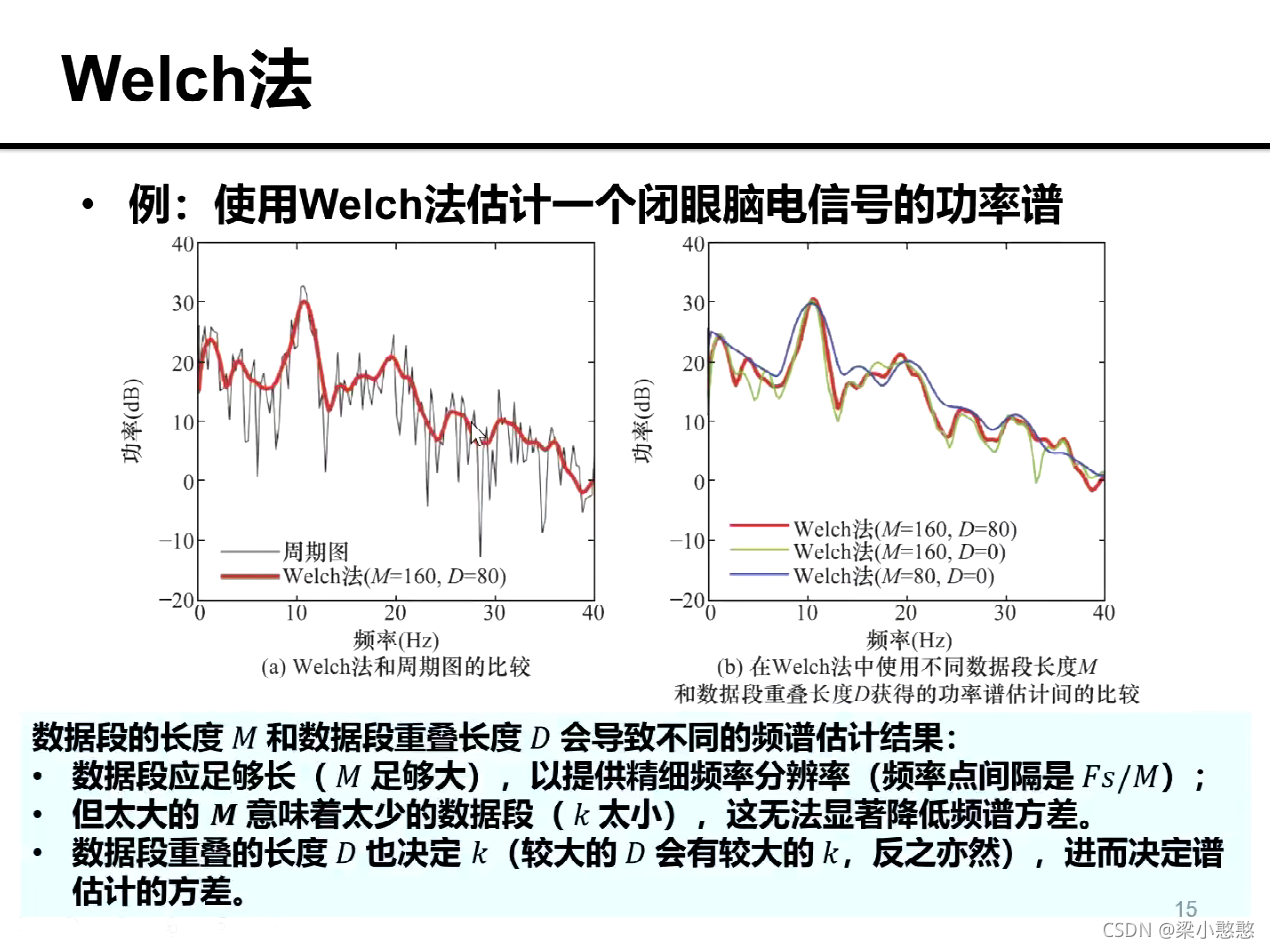

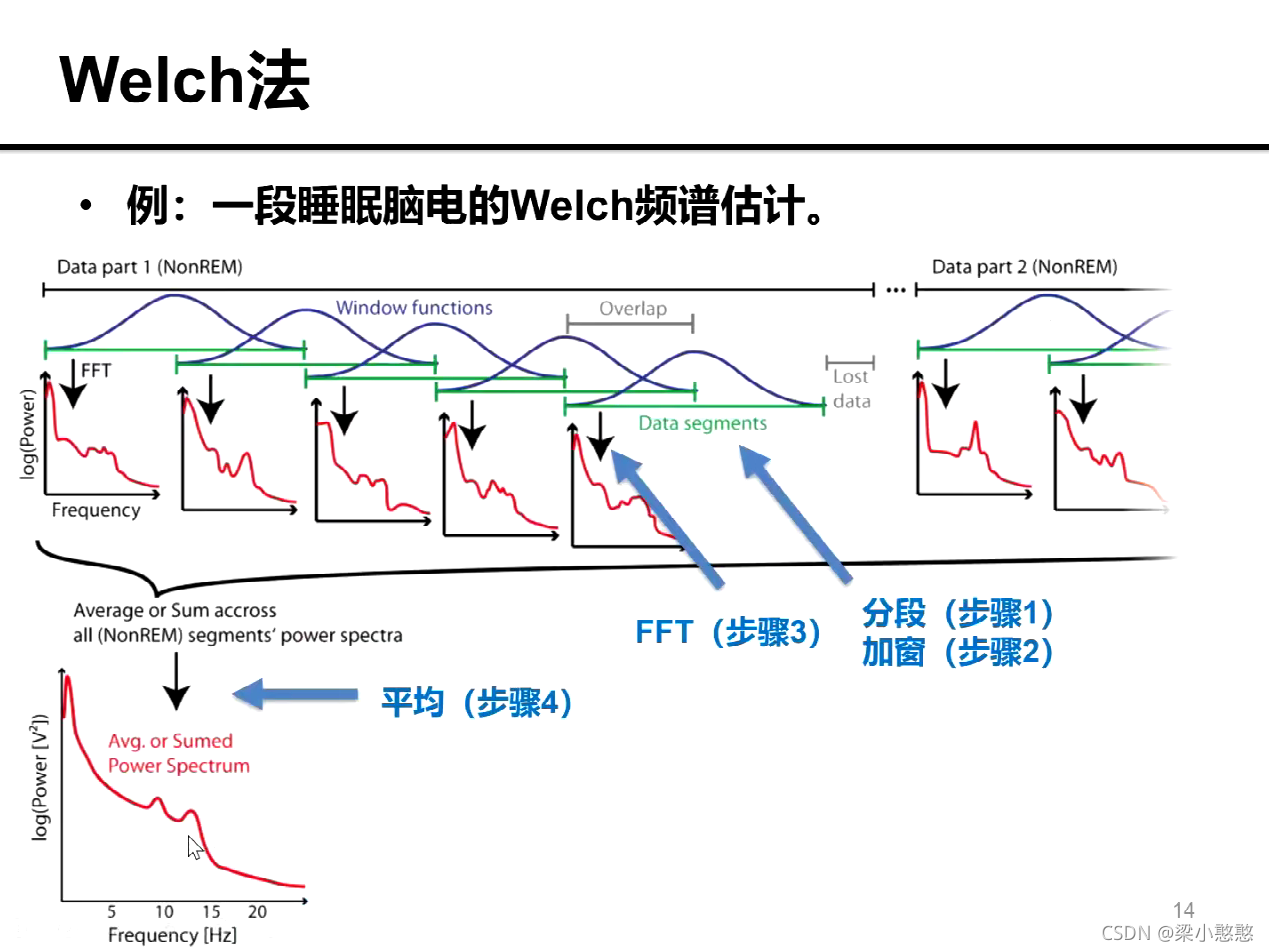

Welch法

在这里插入图片描述在这里插入图片描述
在这里插入图片描述

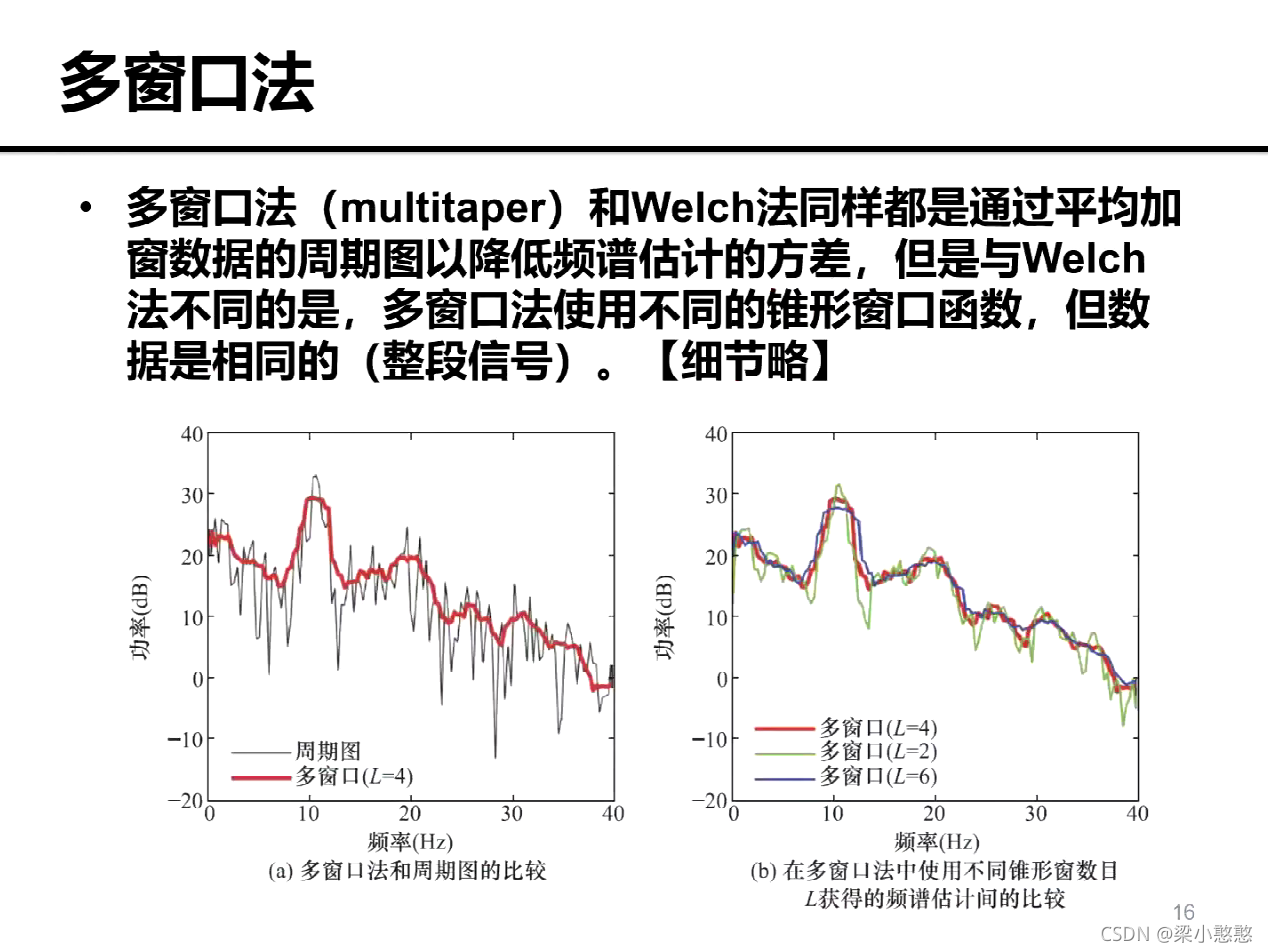

多窗口法

在这里插入图片描述

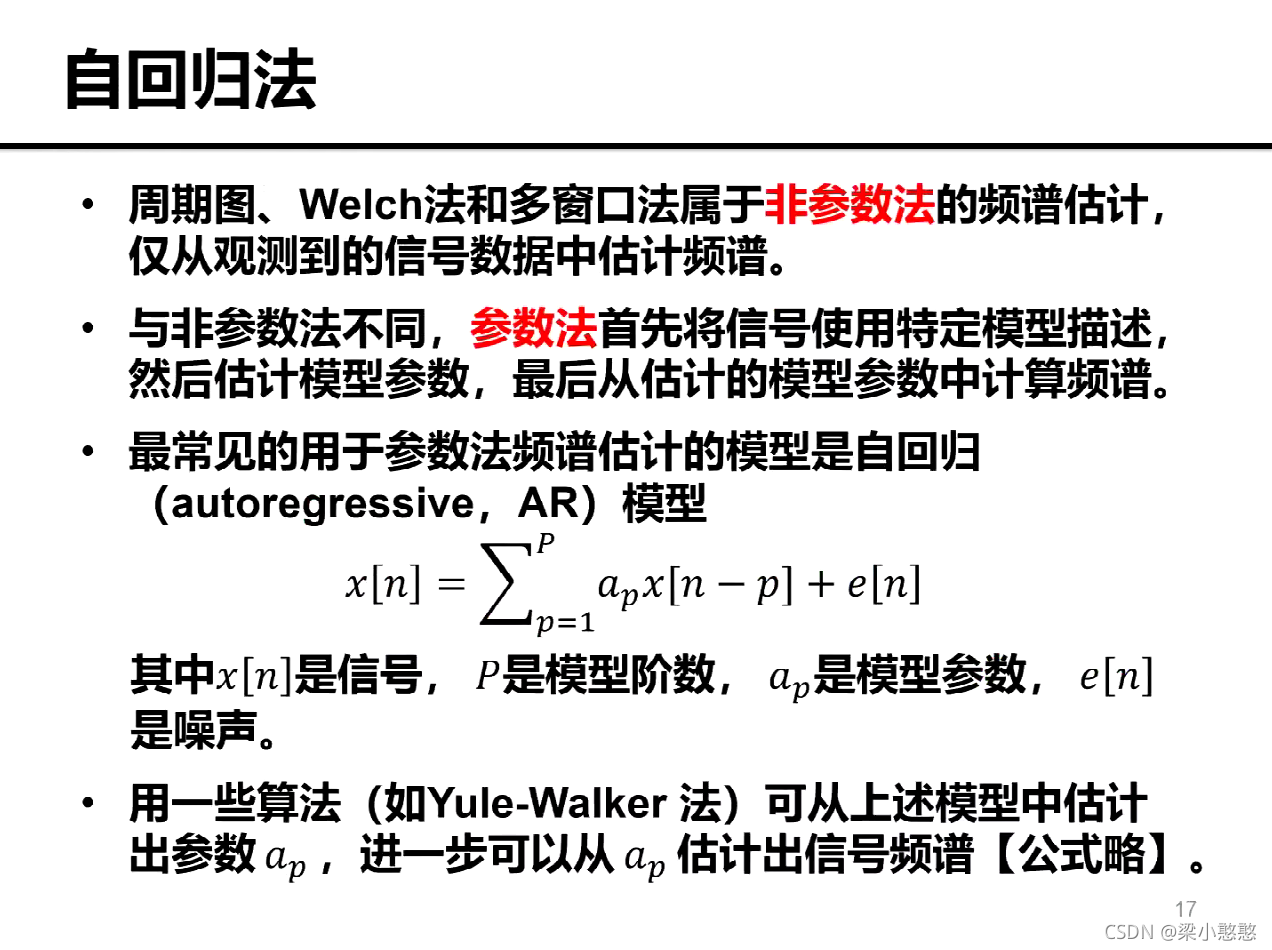

自回归法

在这里插入图片描述

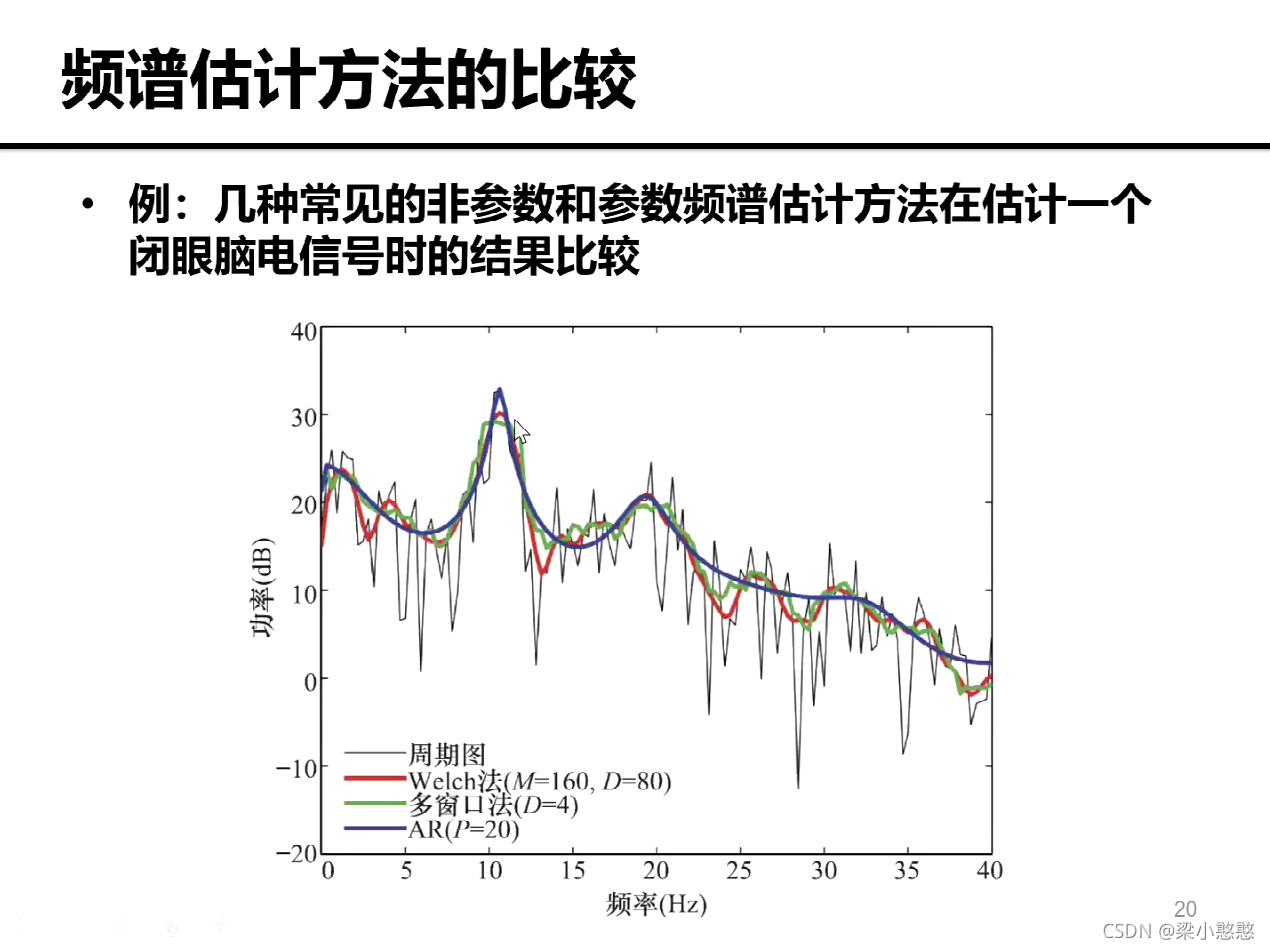

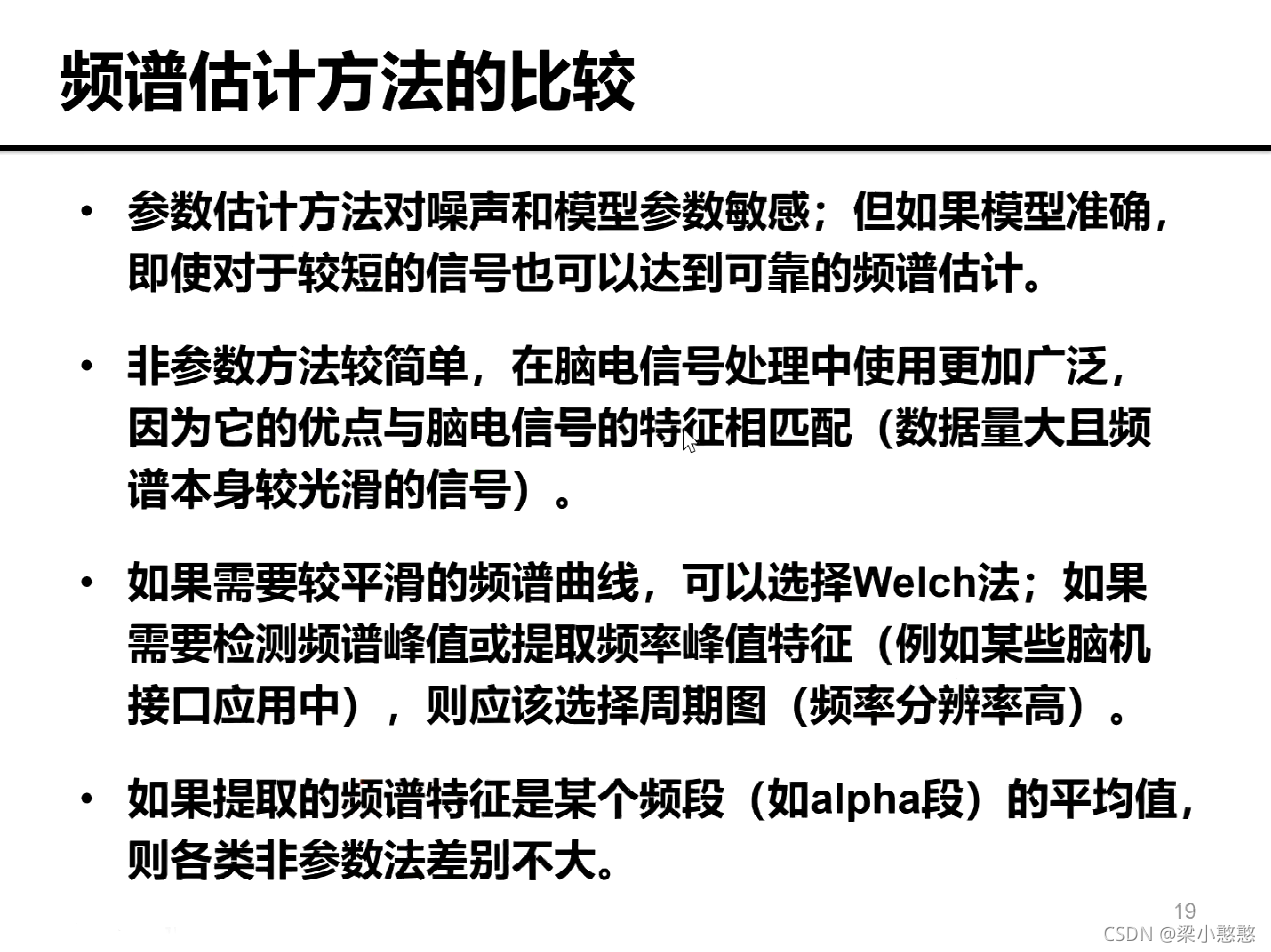

频谱估计方法的比较

在这里插入图片描述
在这里插入图片描述

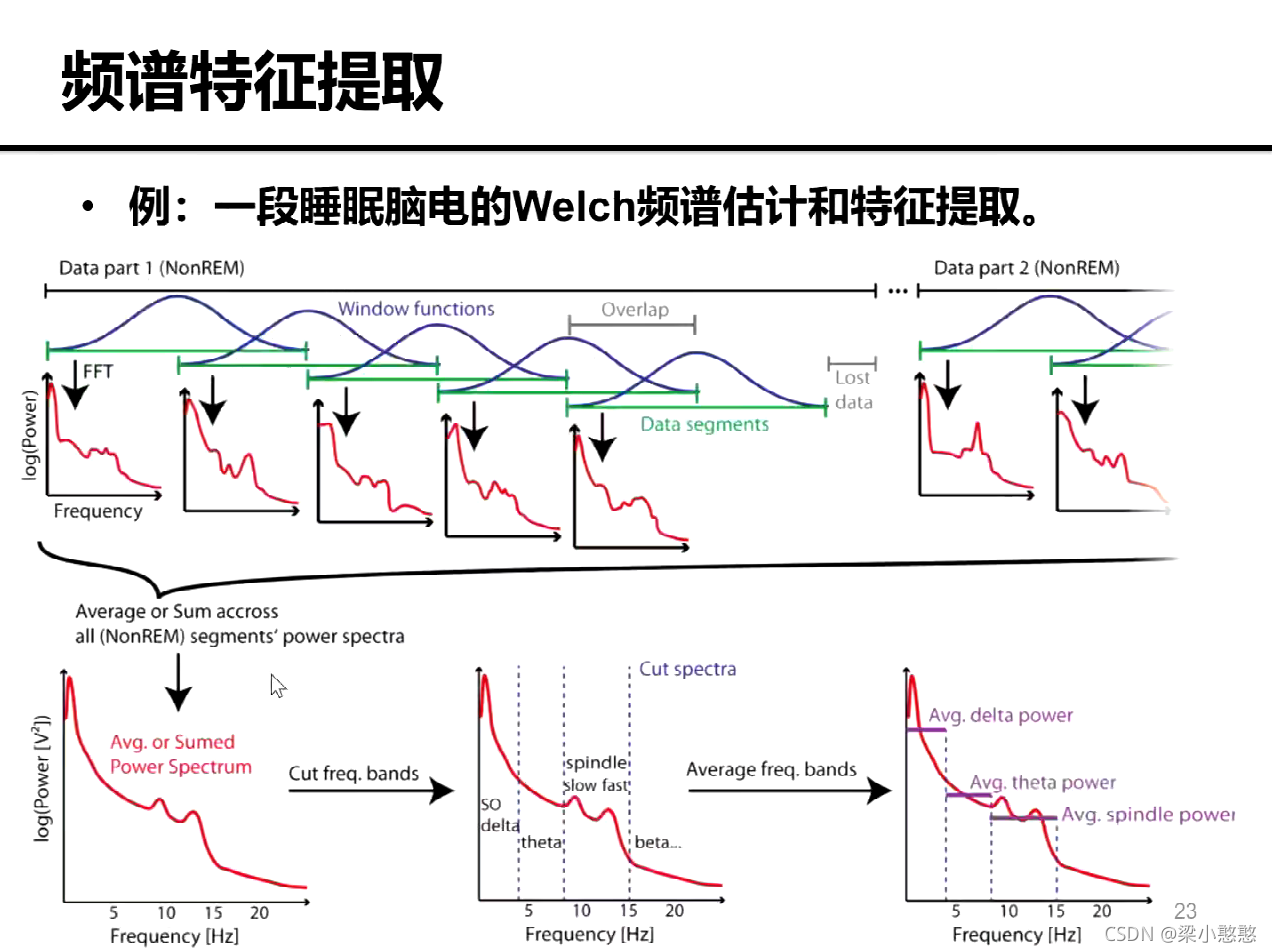

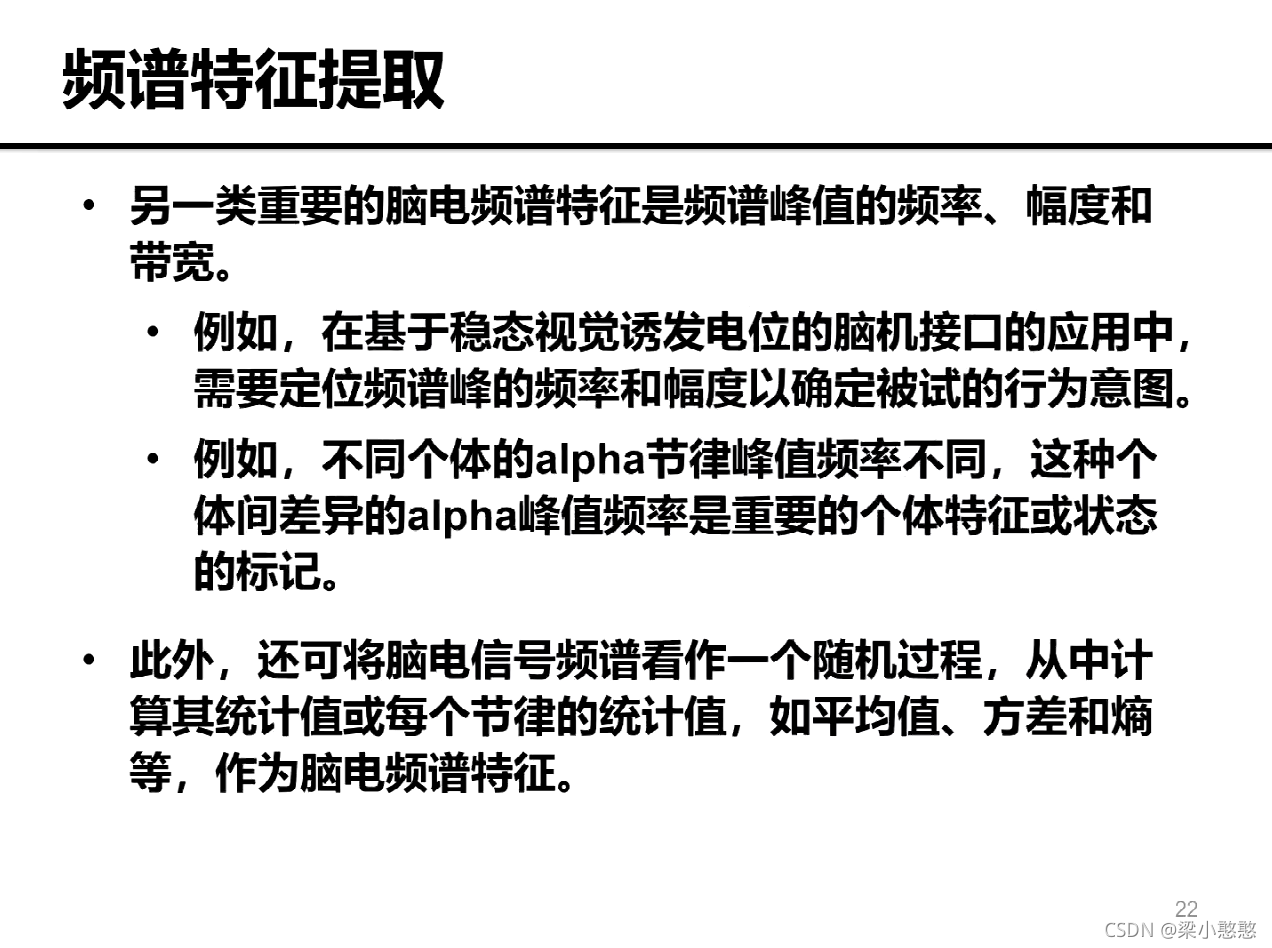

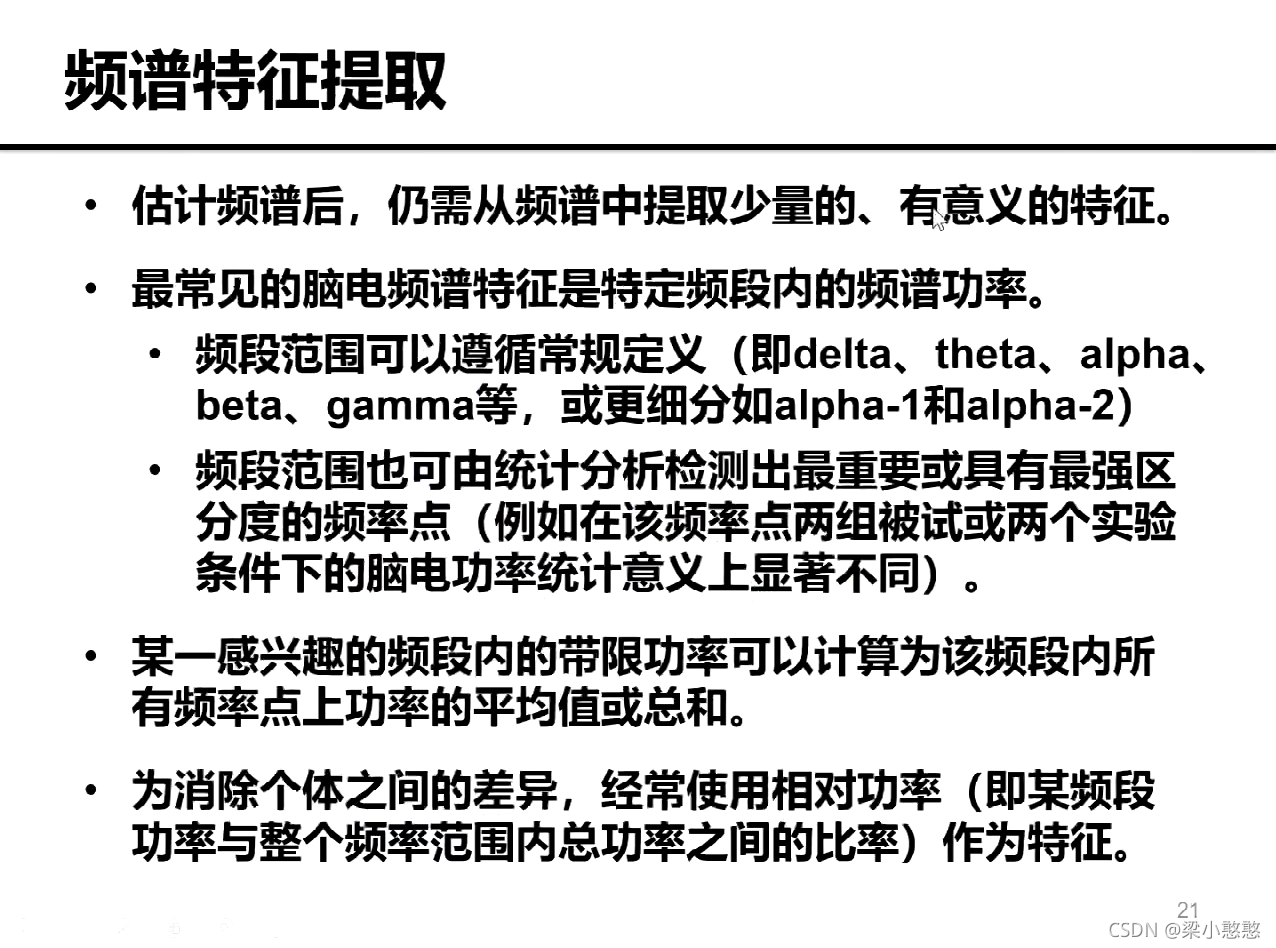

频谱特征提取

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

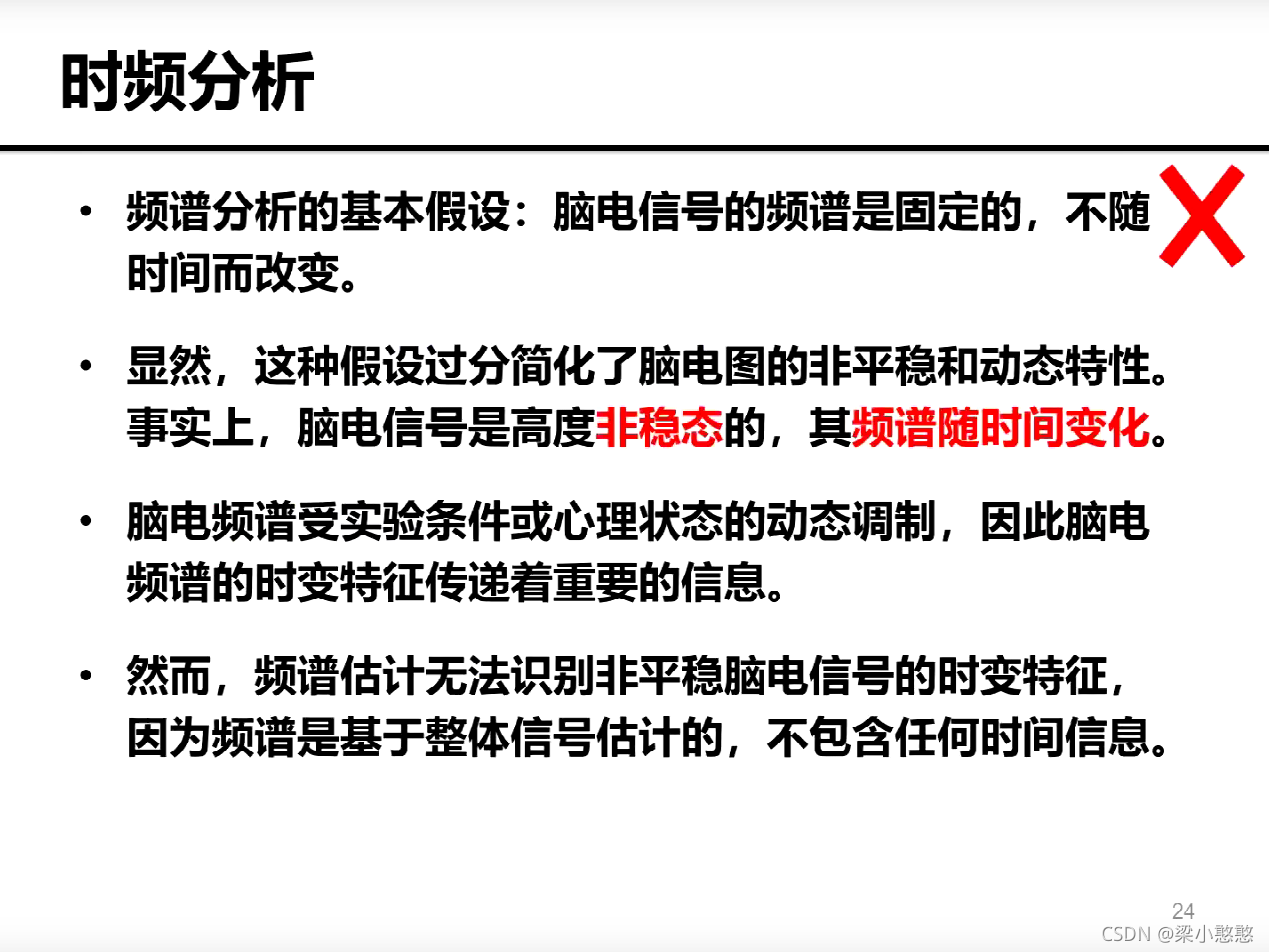

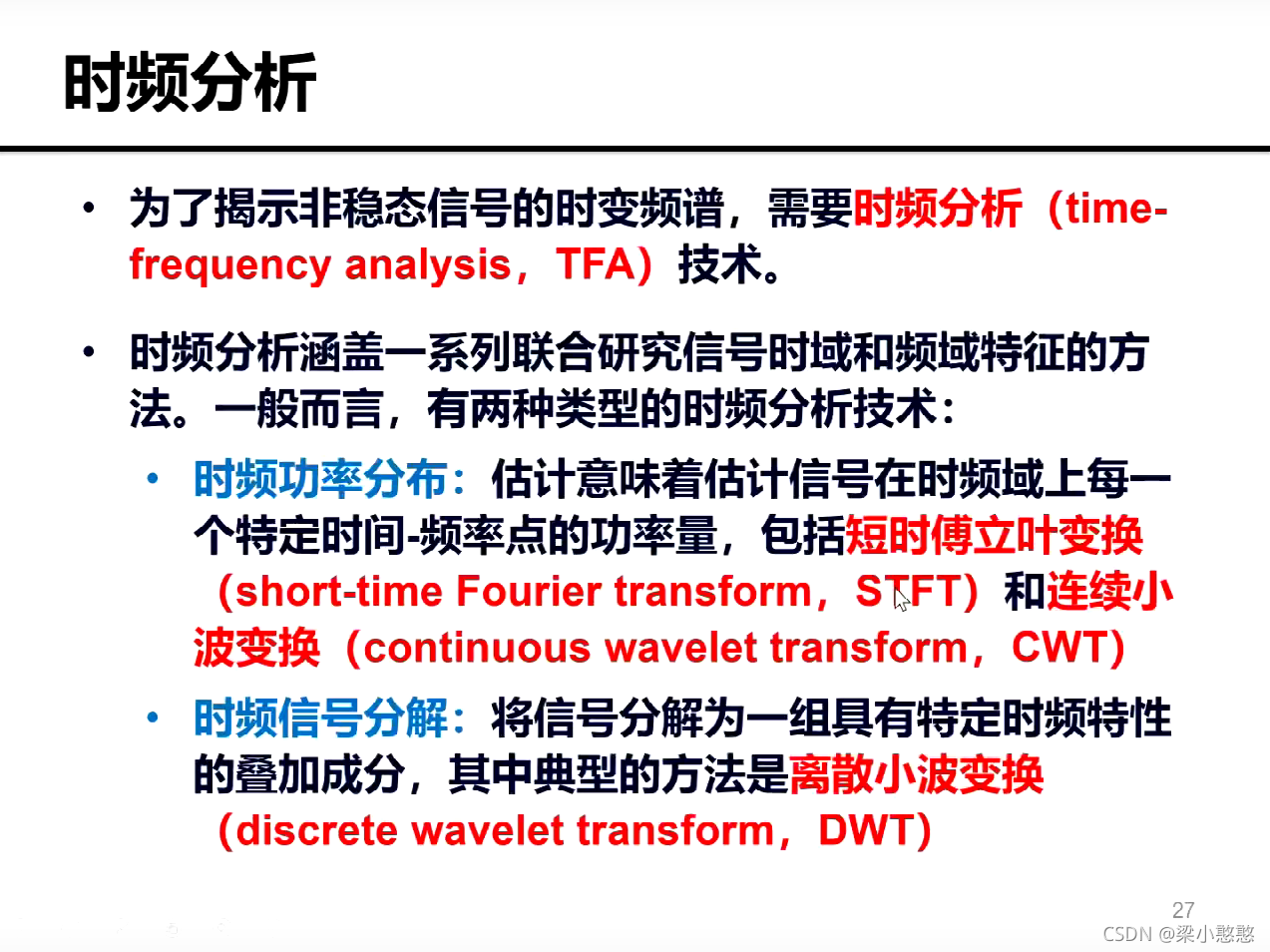

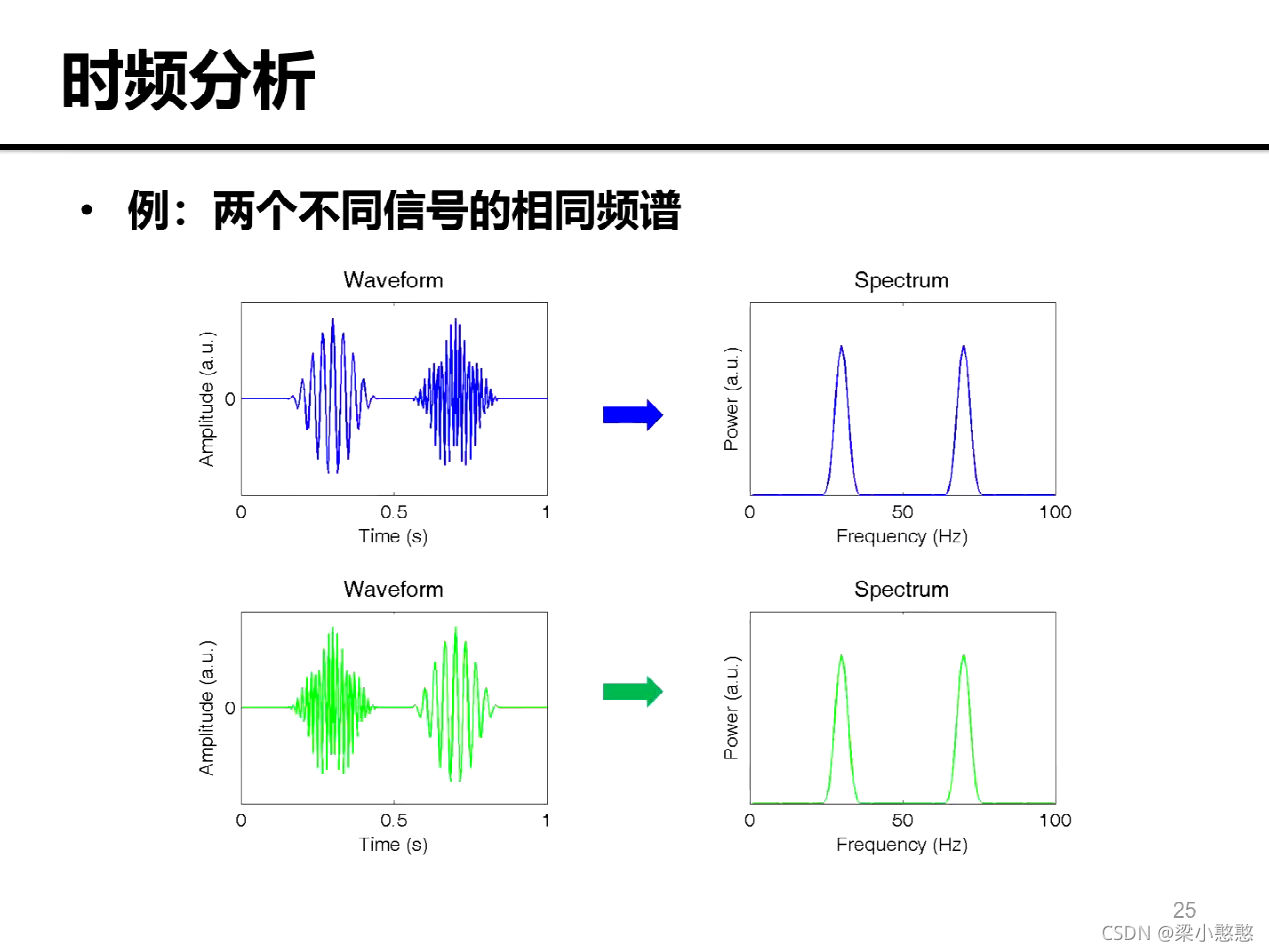

时频估计

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

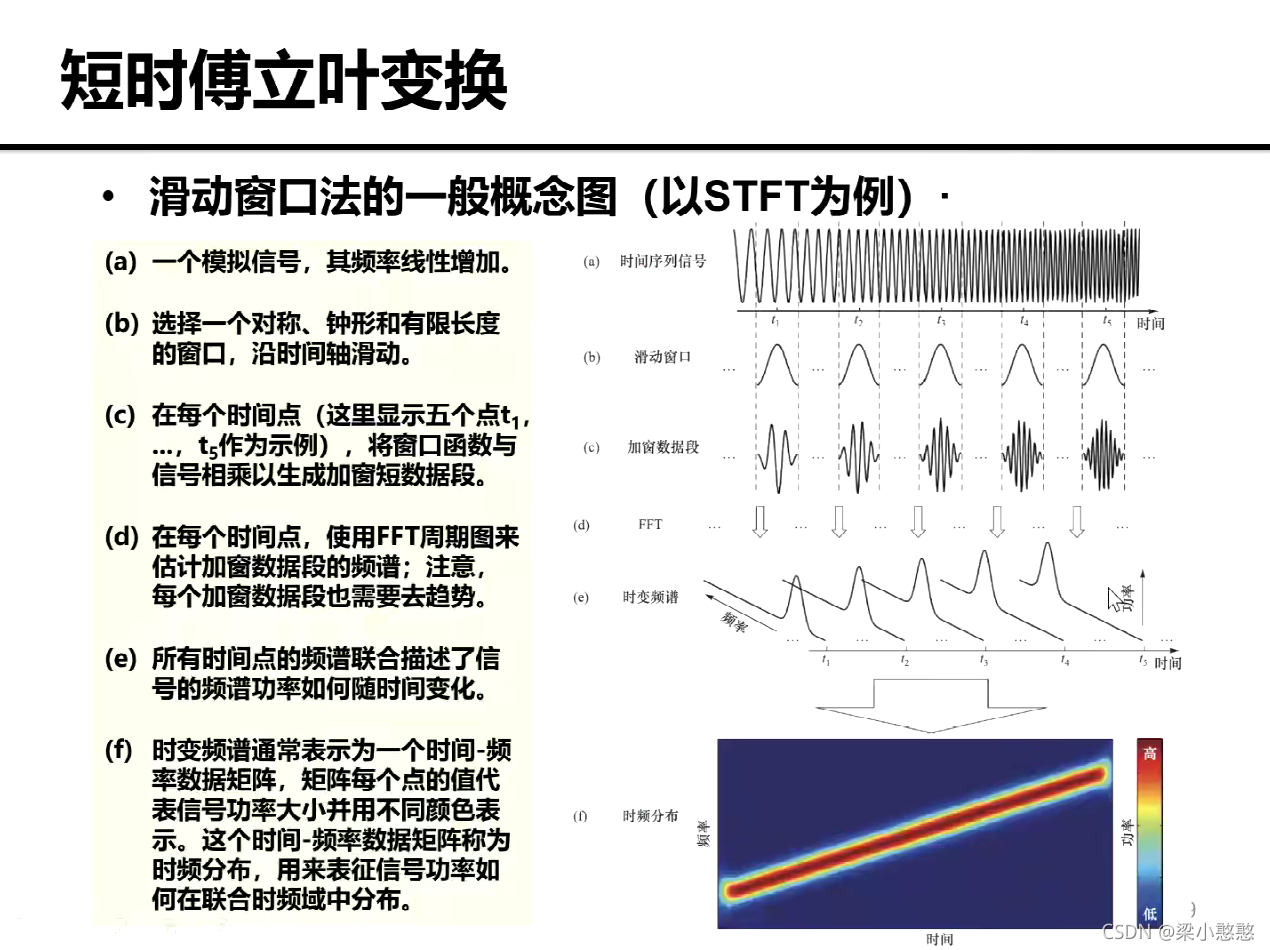

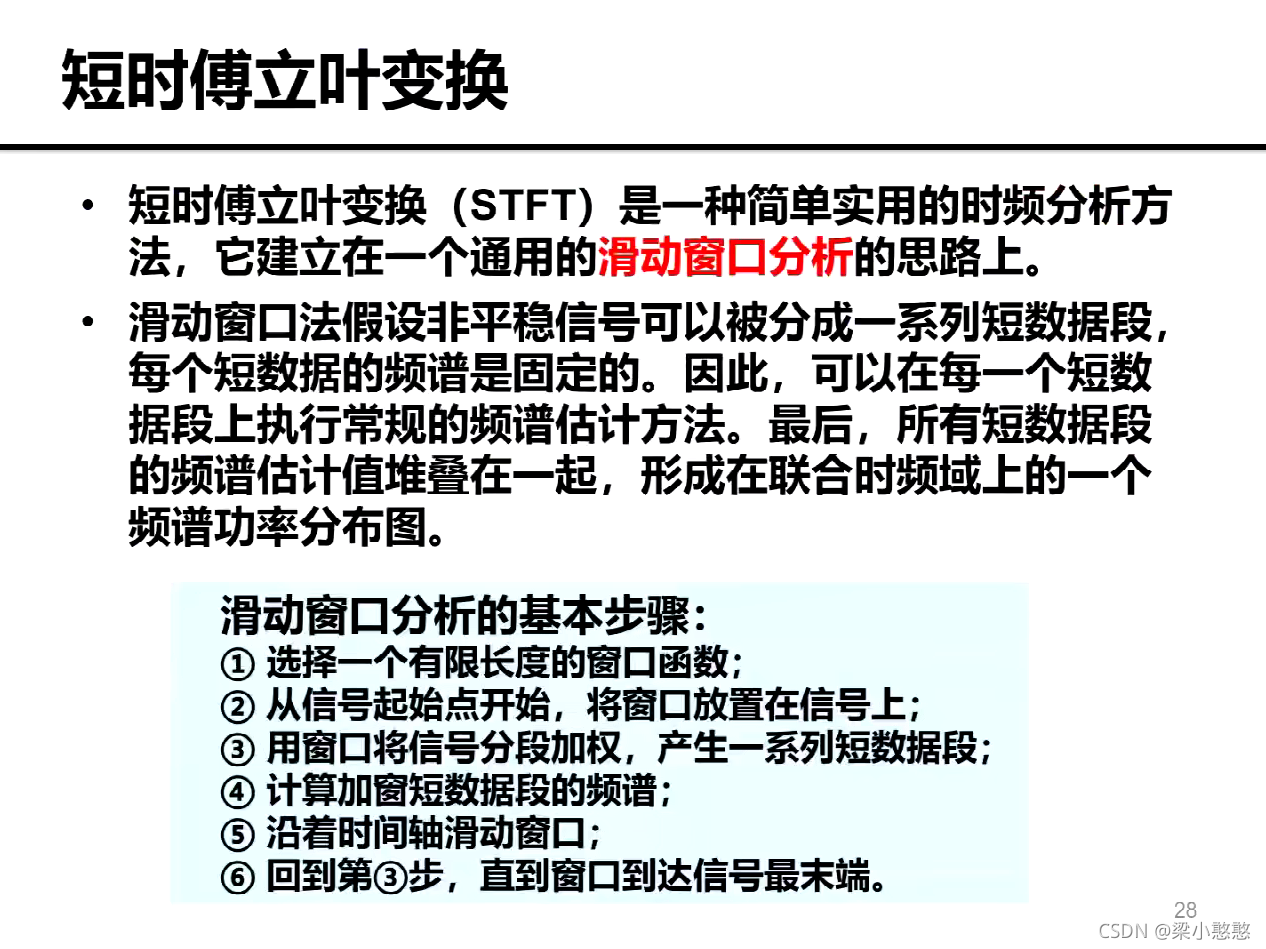

短时傅里叶变换

在这里插入图片描述
在这里插入图片描述

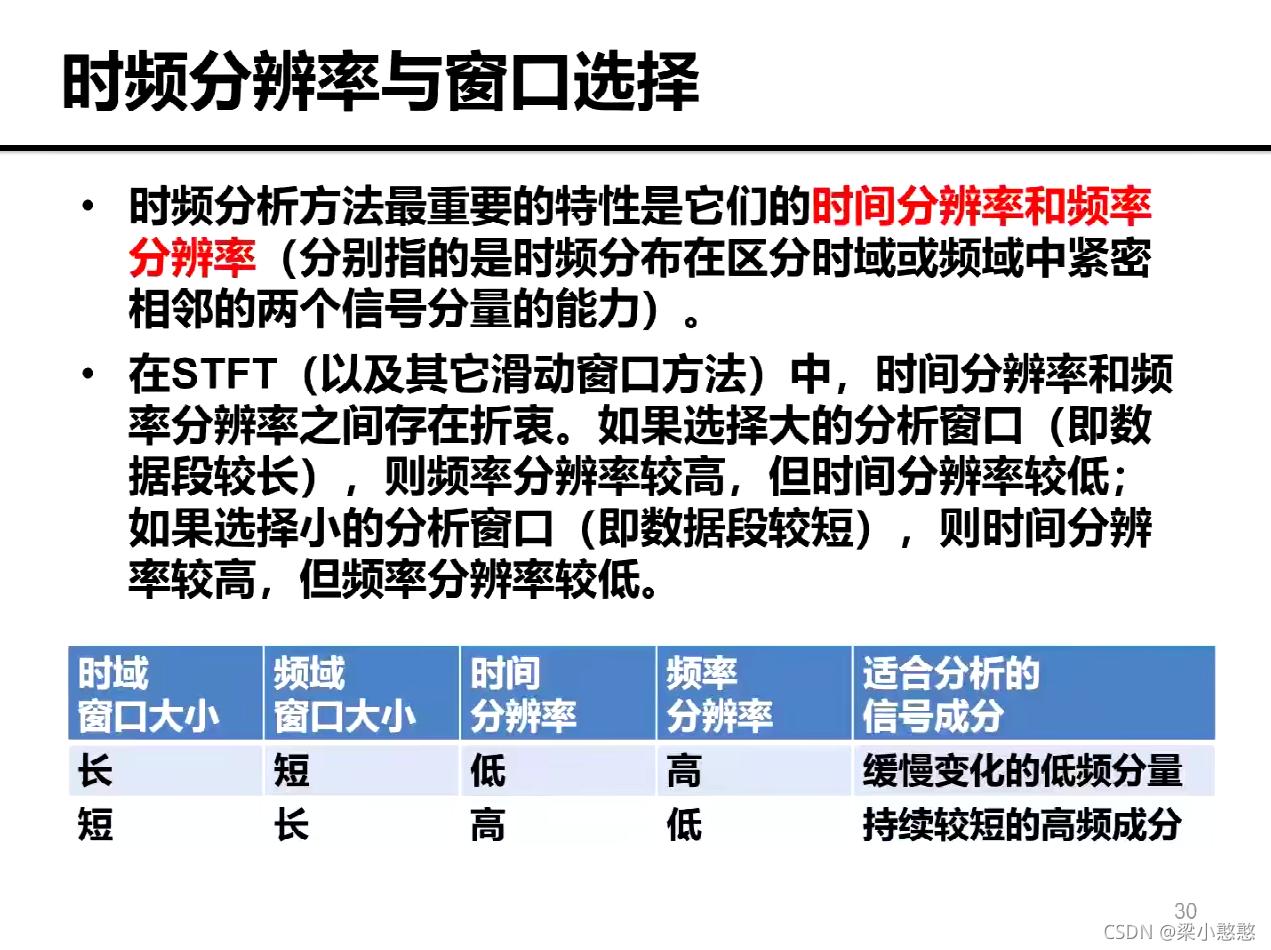

时频分辨率与窗口选择

在这里插入图片描述

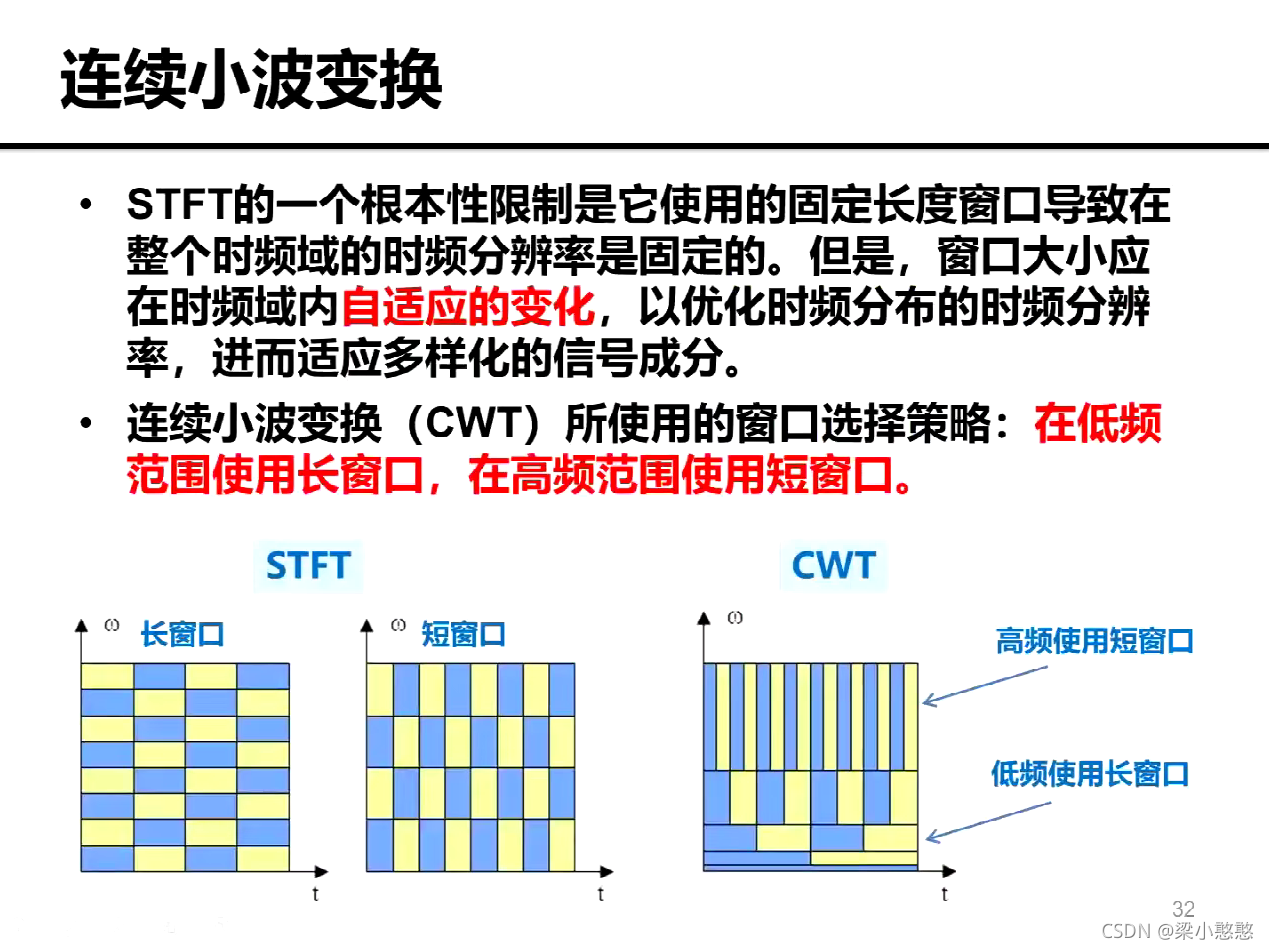

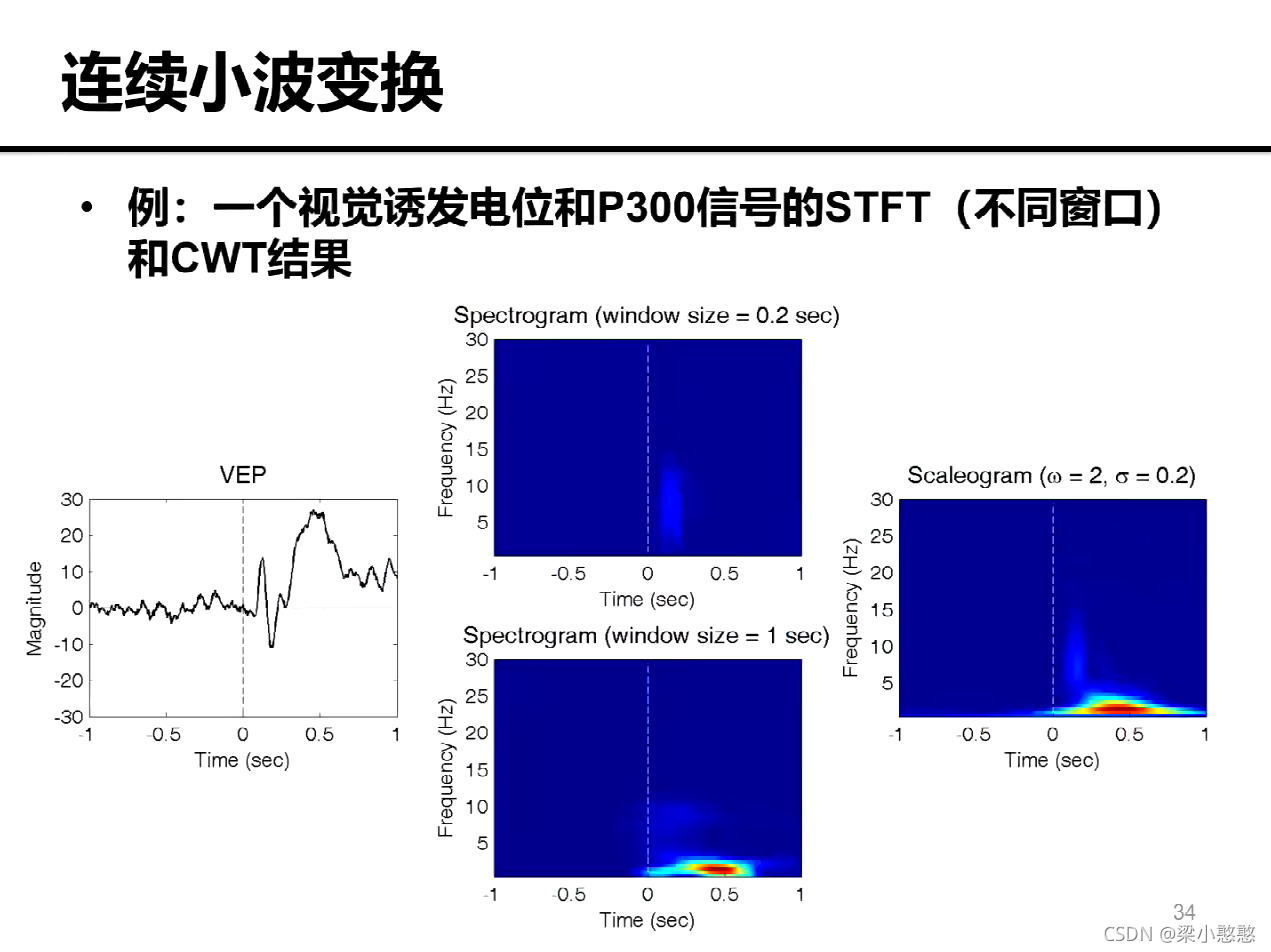

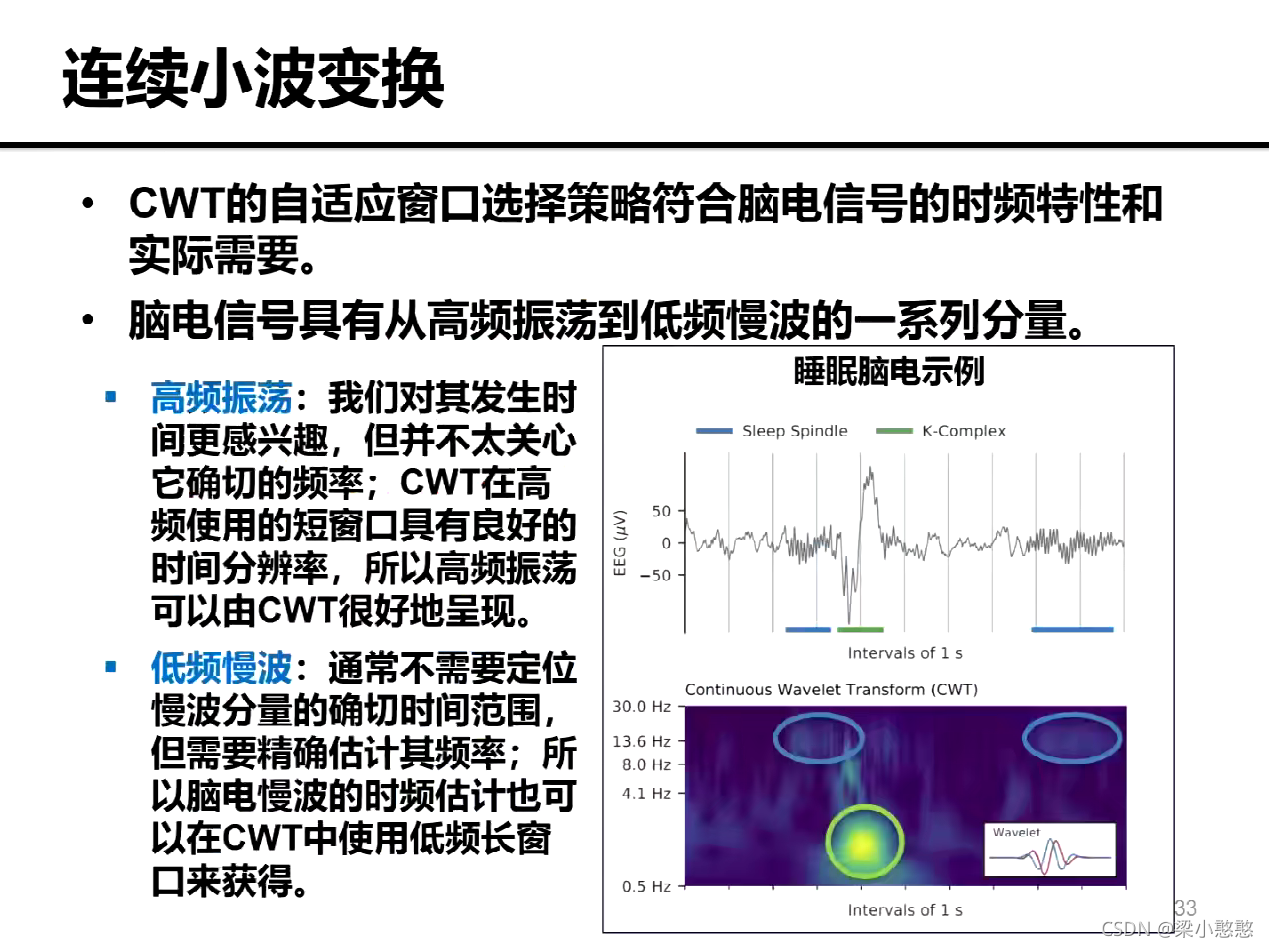

连续小波变换

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

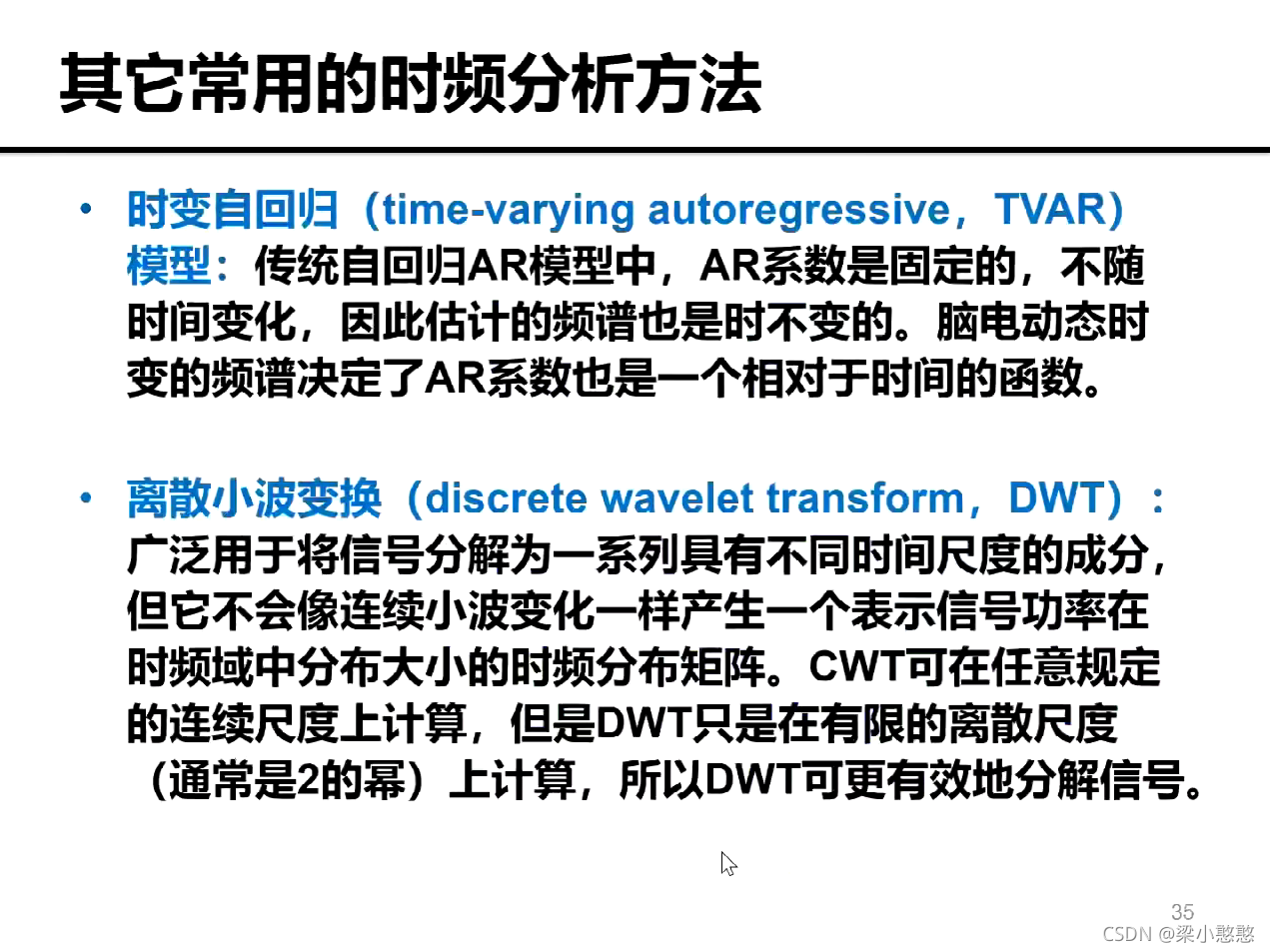

其他的时频分析方法

在这里插入图片描述

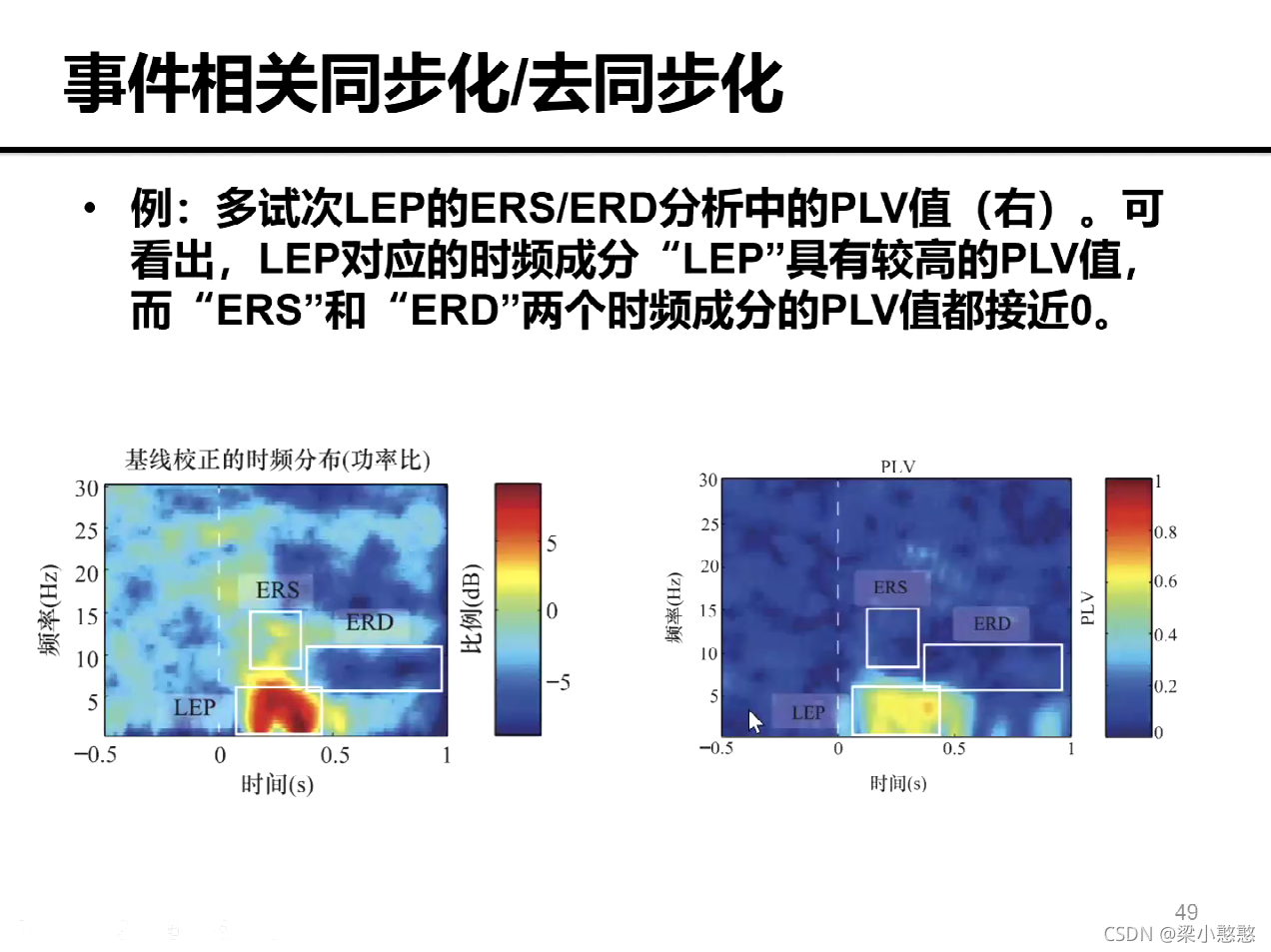

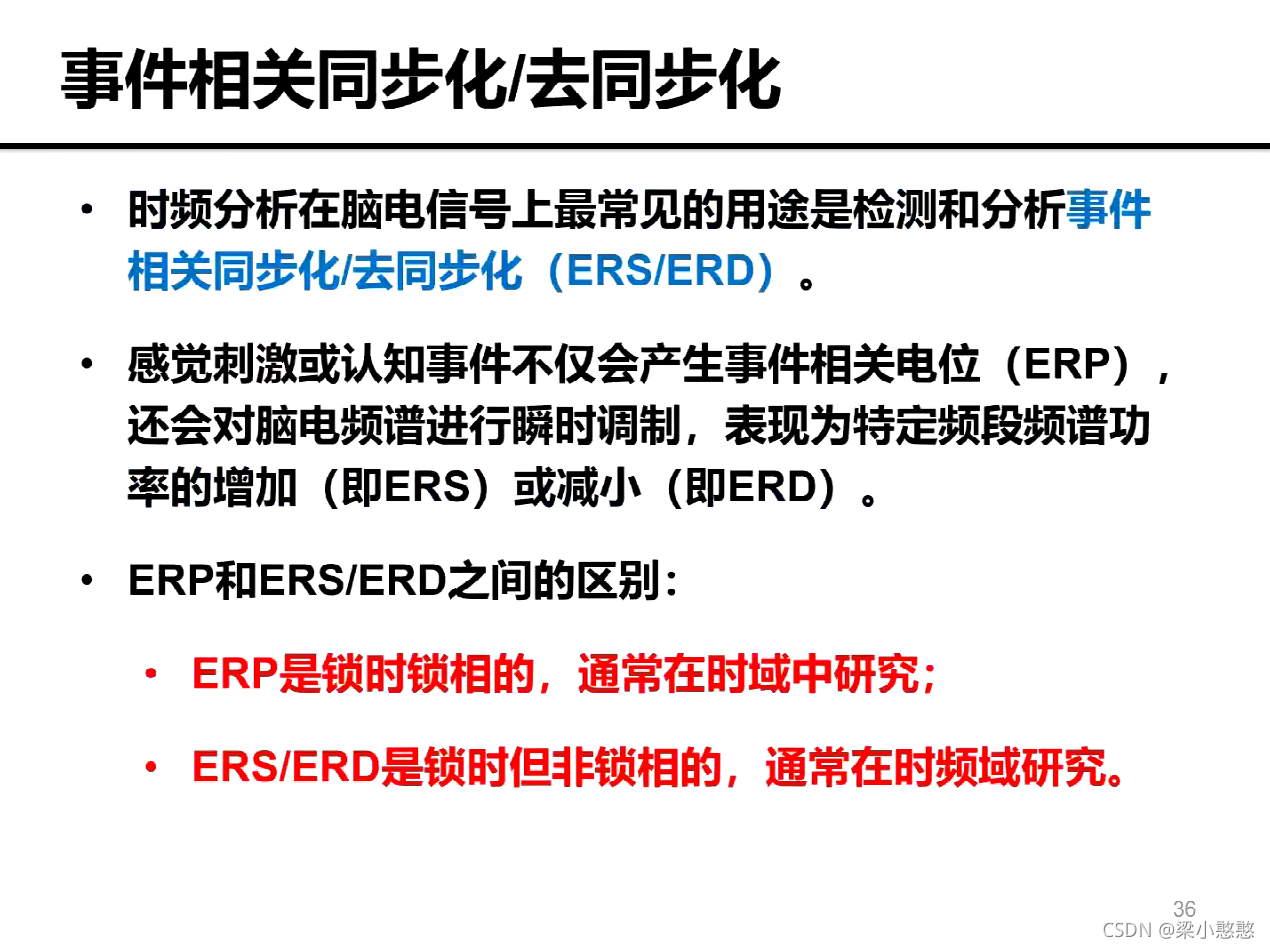

事件相关同步化/去同步化

在这里插入图片描述
在这里插入图片描述

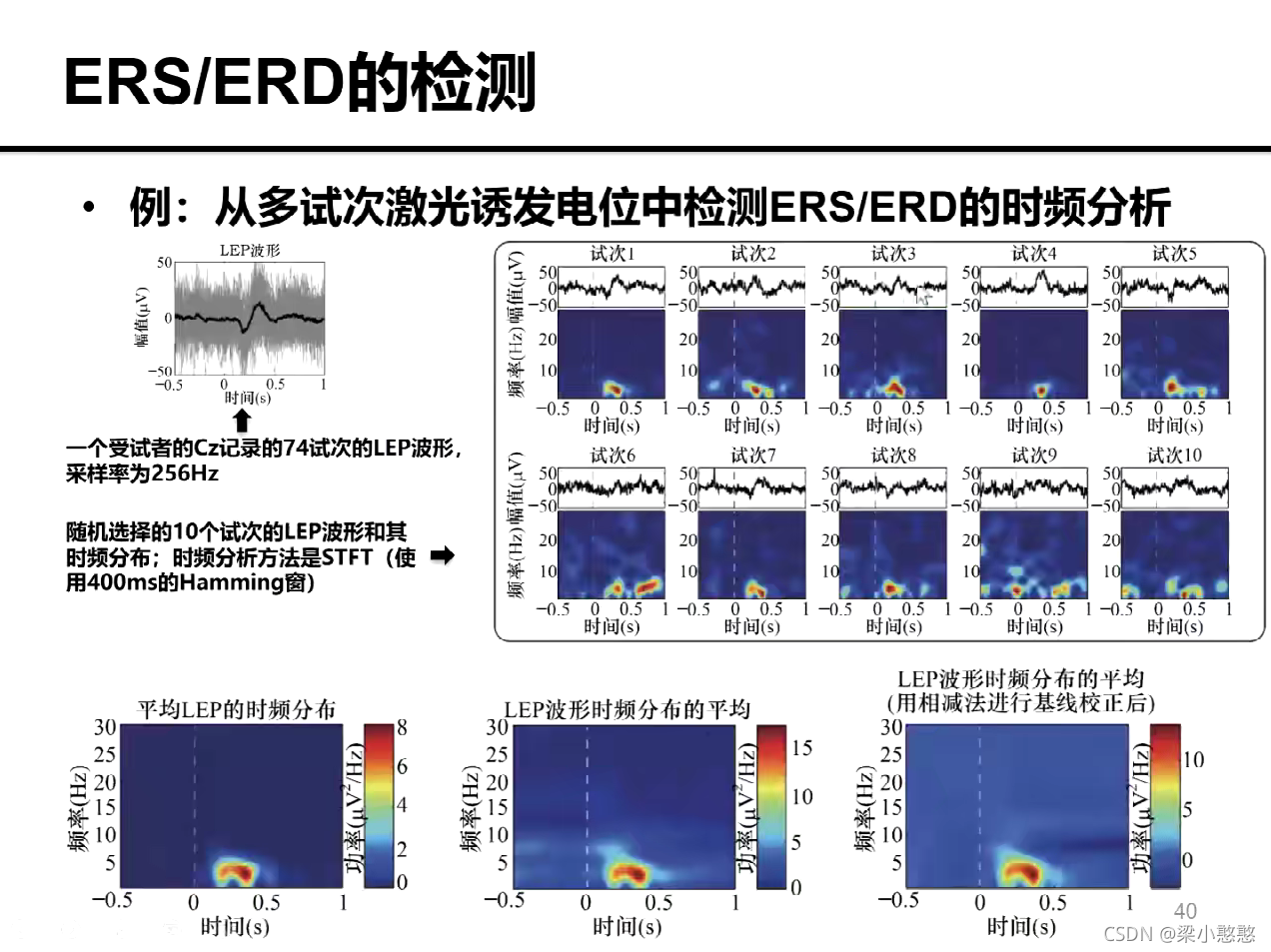

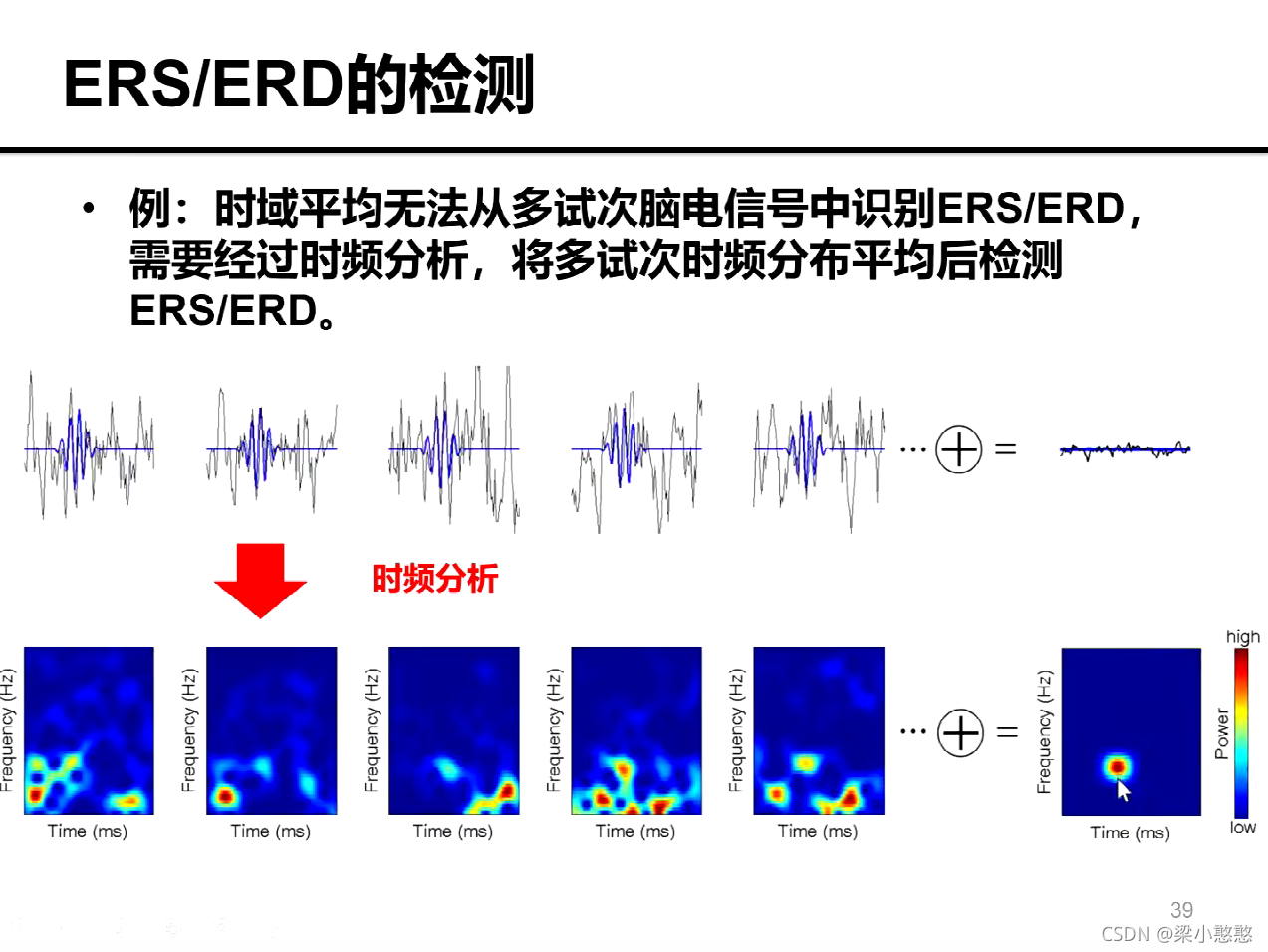

ERS/ERD的检测

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
去基线，基线时长的选择跟短时傅里叶变换的窗口长度有关，如果窗口长度为200ms，则选择的基线为-300ms到-100ms的信号，-100ms到0ms的信号不要，因为这段时间的信号可能被前一个刺激的响应给污染掉。

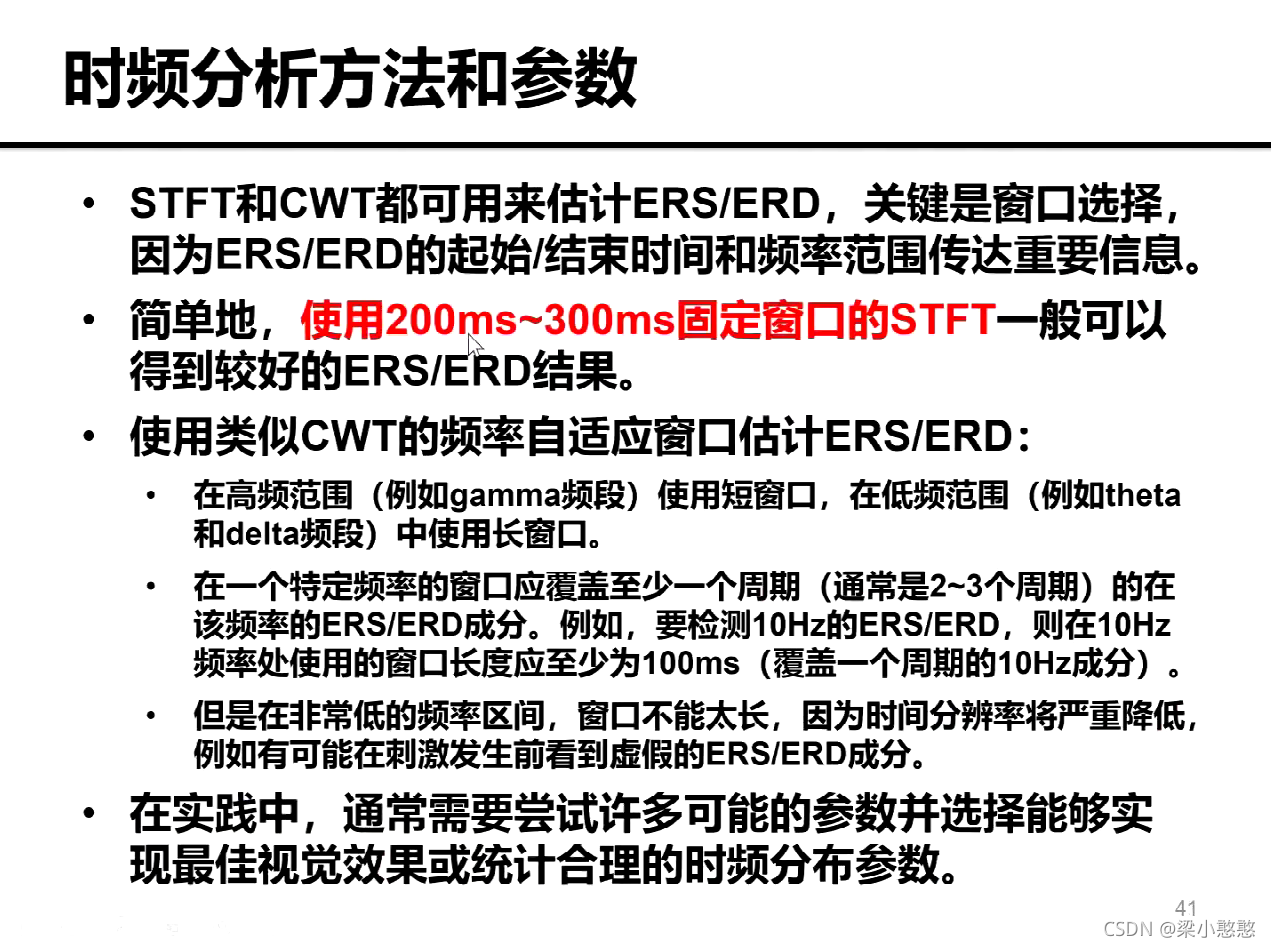

时频分析方法和参数

在这里插入图片描述

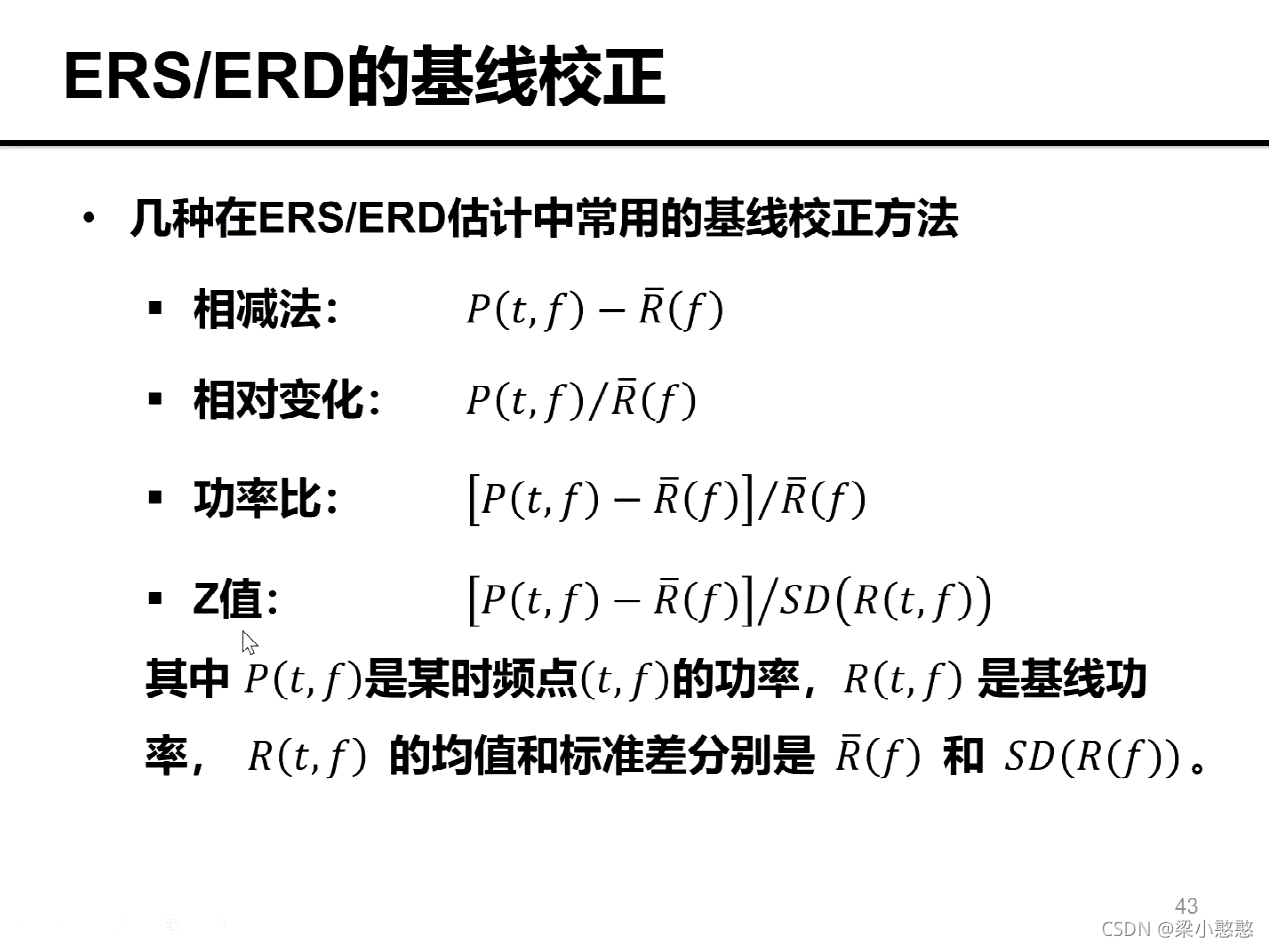

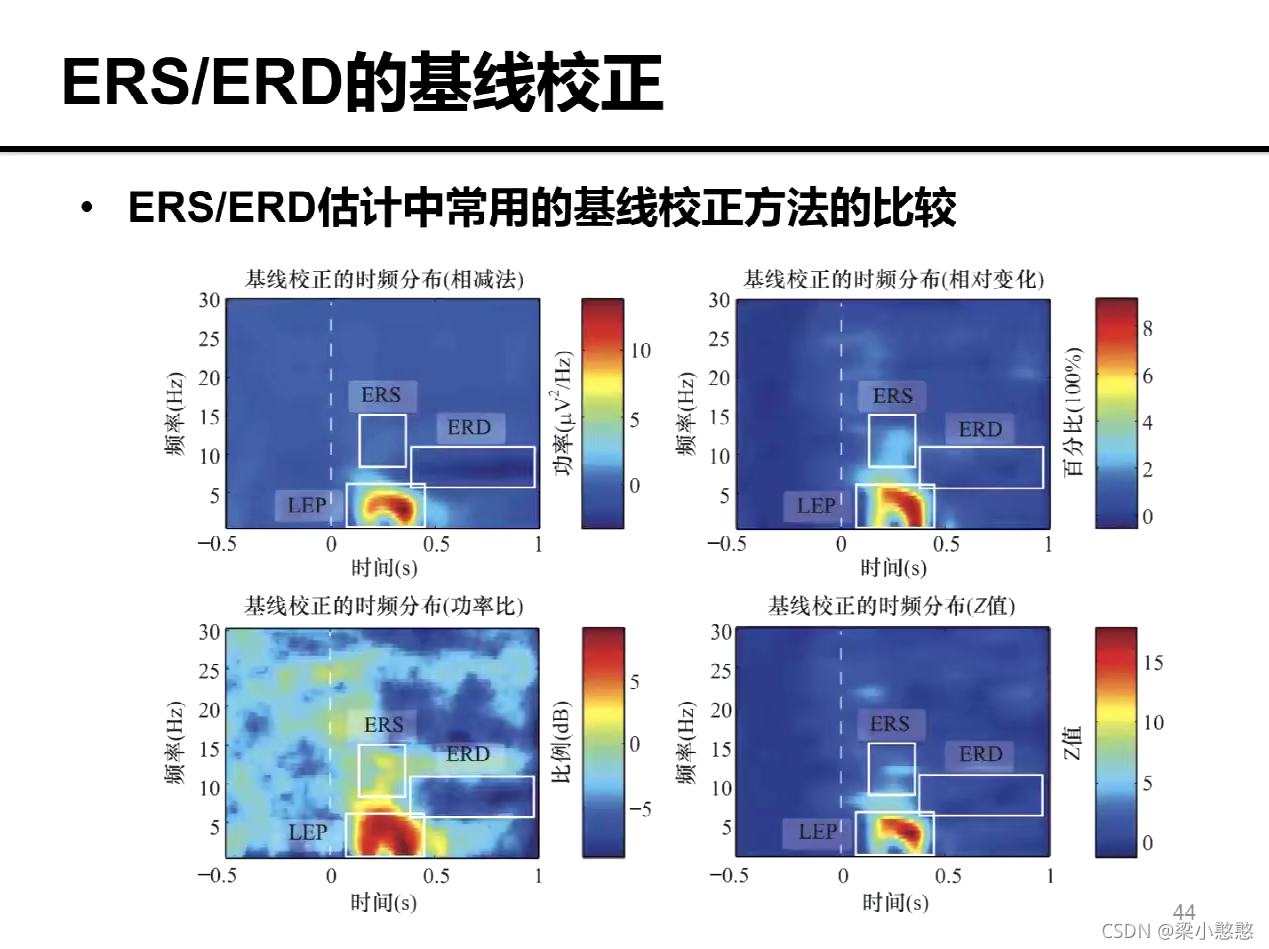

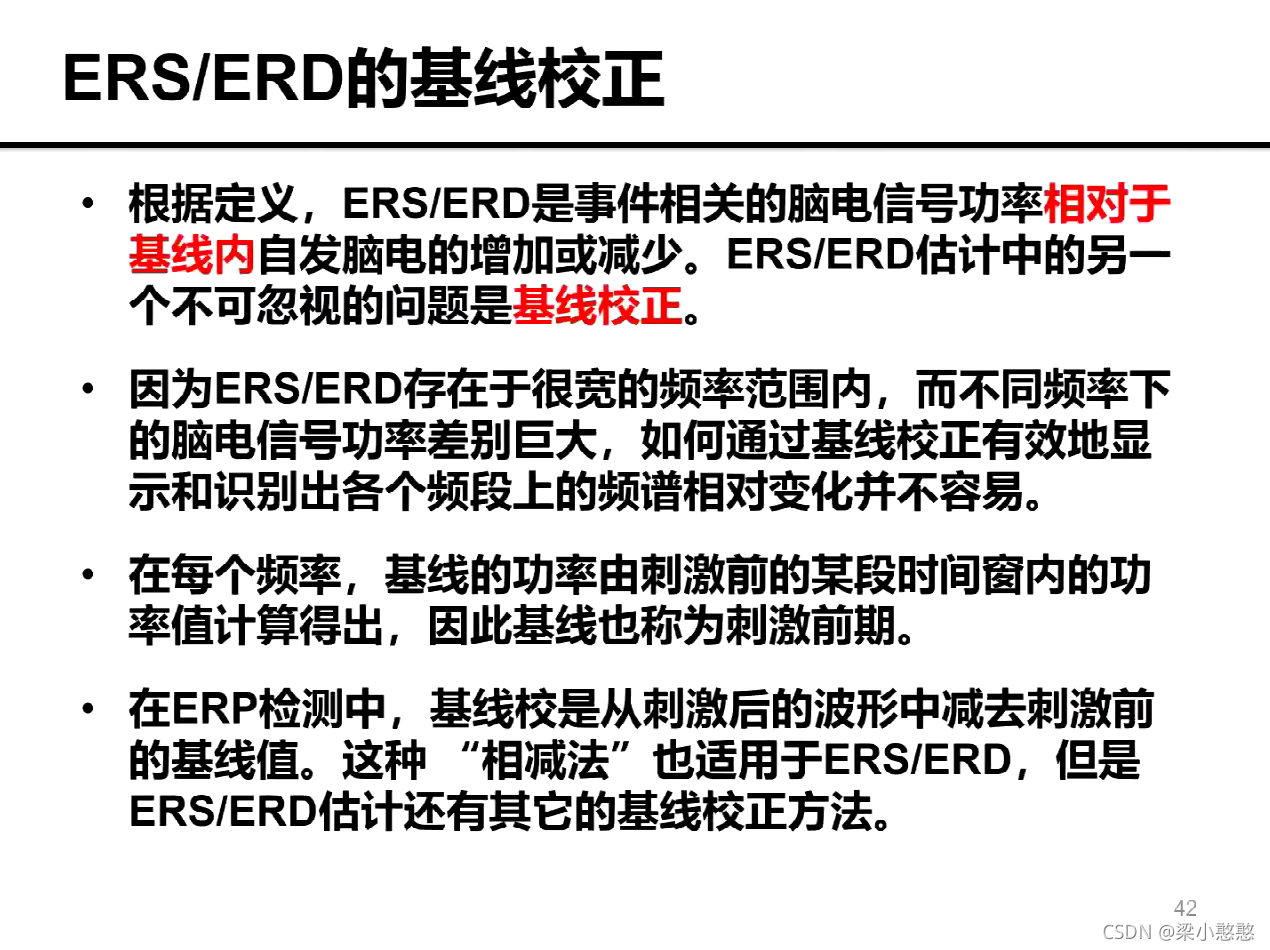

ERS/ERD的基线校正

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
老师推荐功率比的方法。

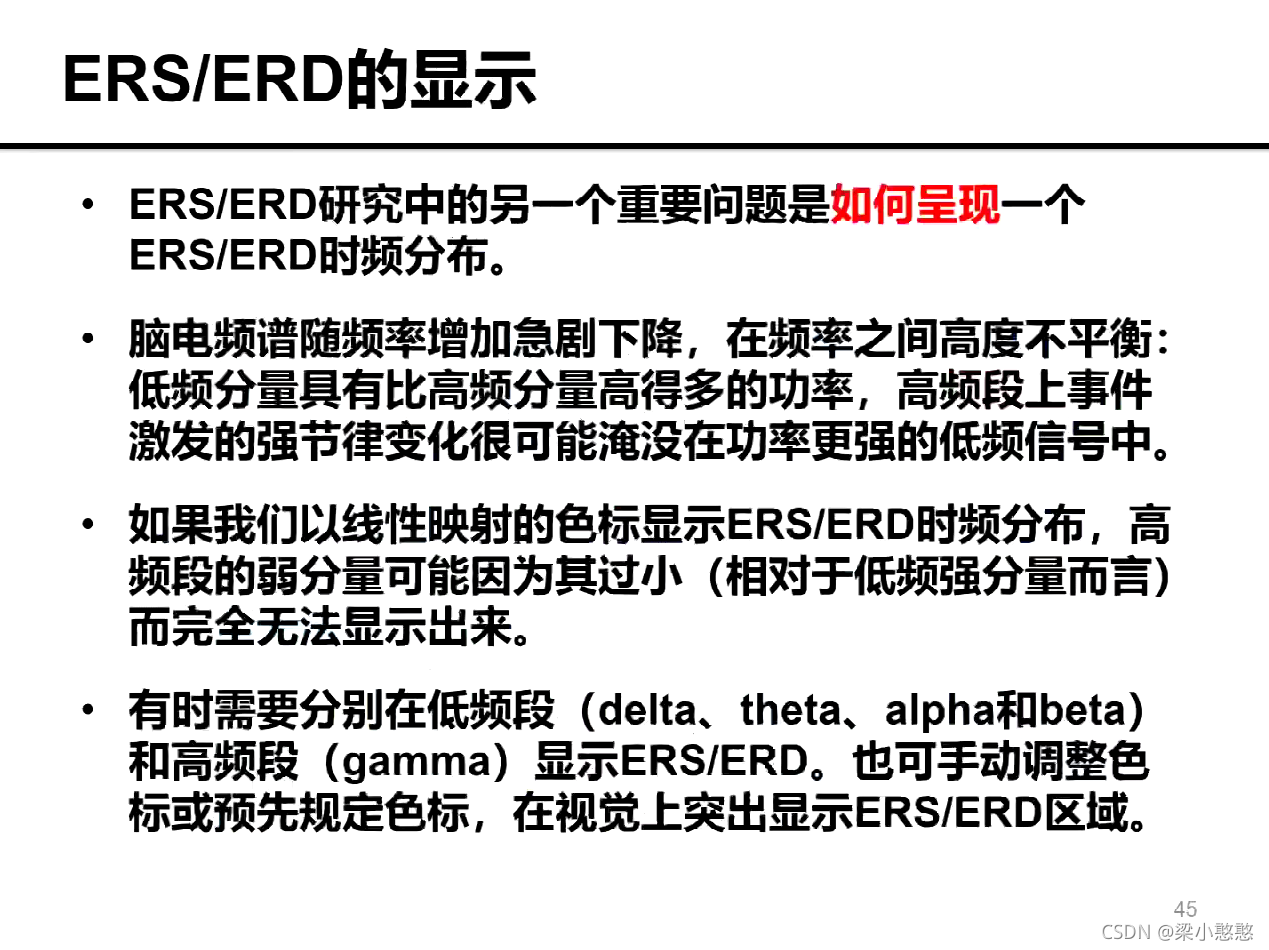

ERS/ERD的显示

在这里插入图片描述

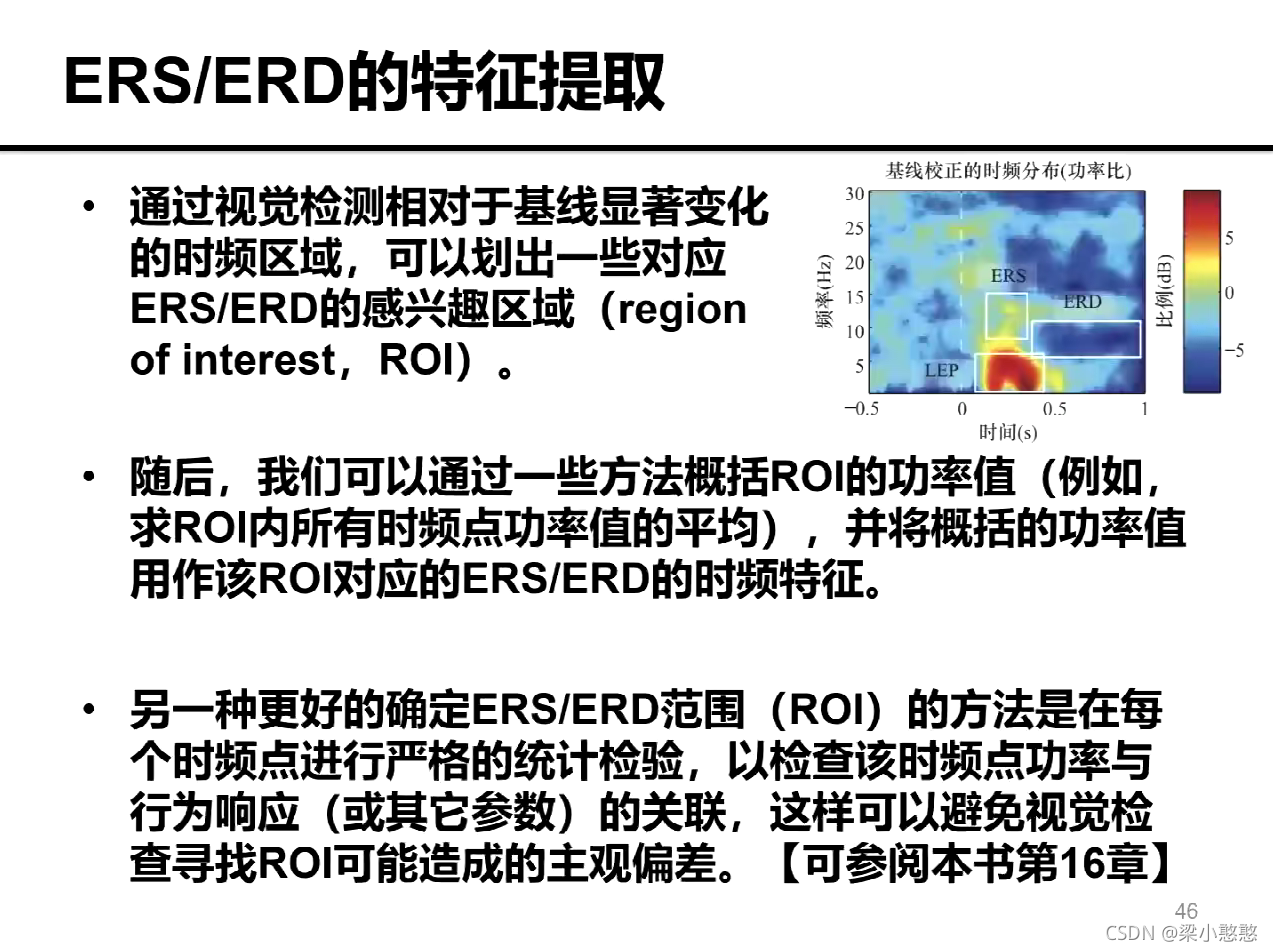

ERS/ERP的特征提取

在这里插入图片描述

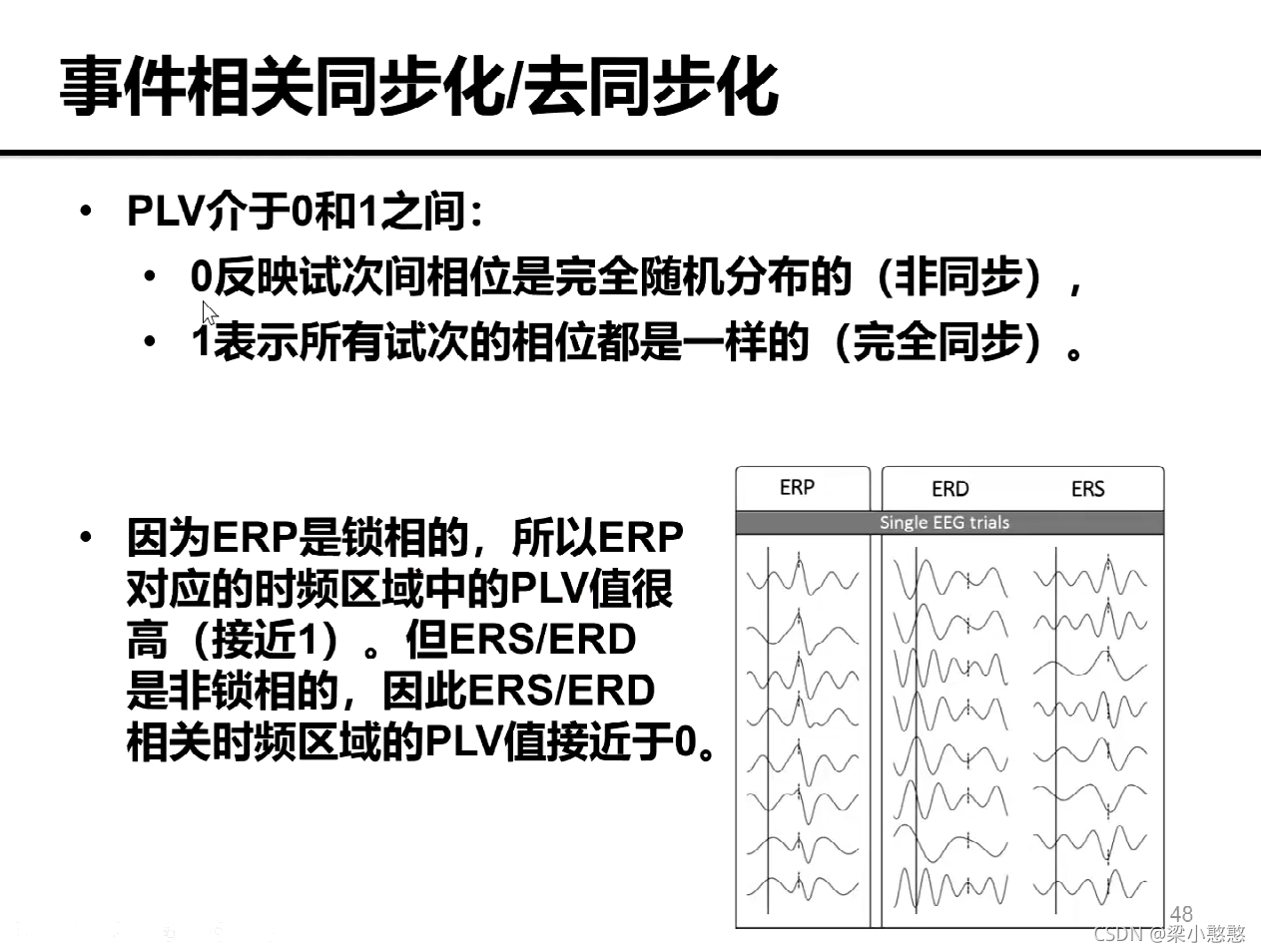

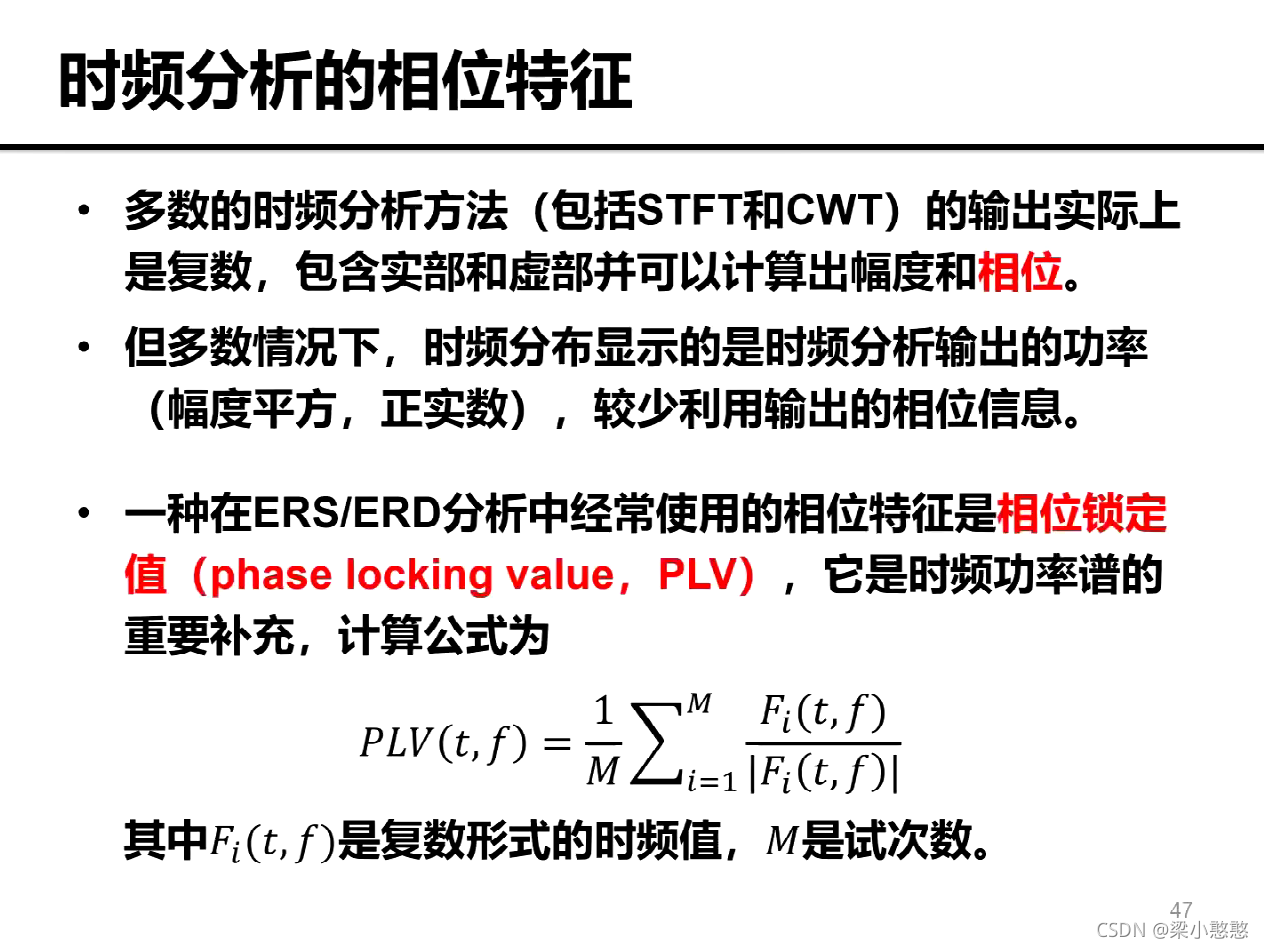

视频分析的相位特征

在这里插入图片描述
时频分析最好单通道做。
在这里插入图片描述
在这里插入图片描述

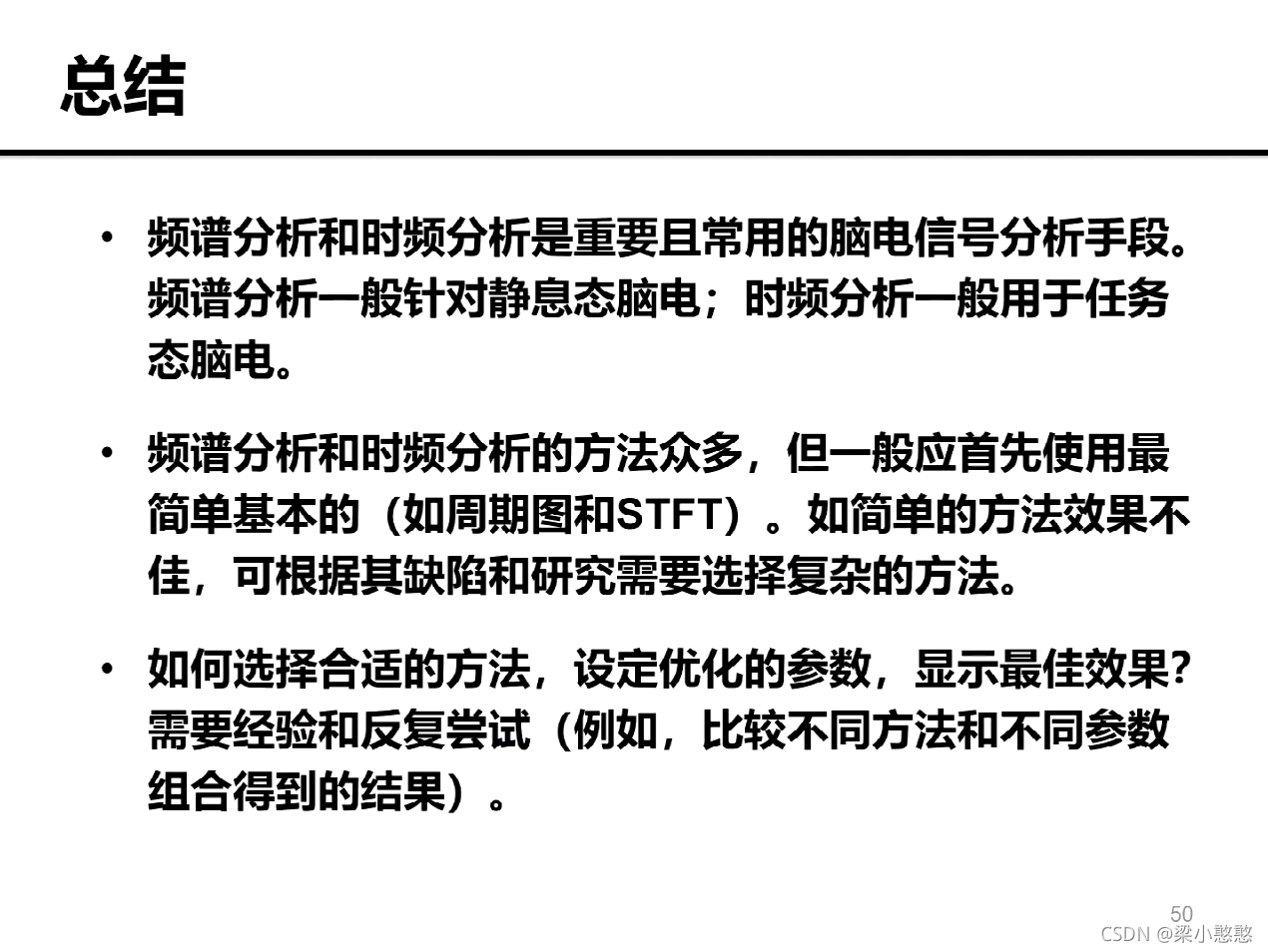

总结

在这里插入图片描述

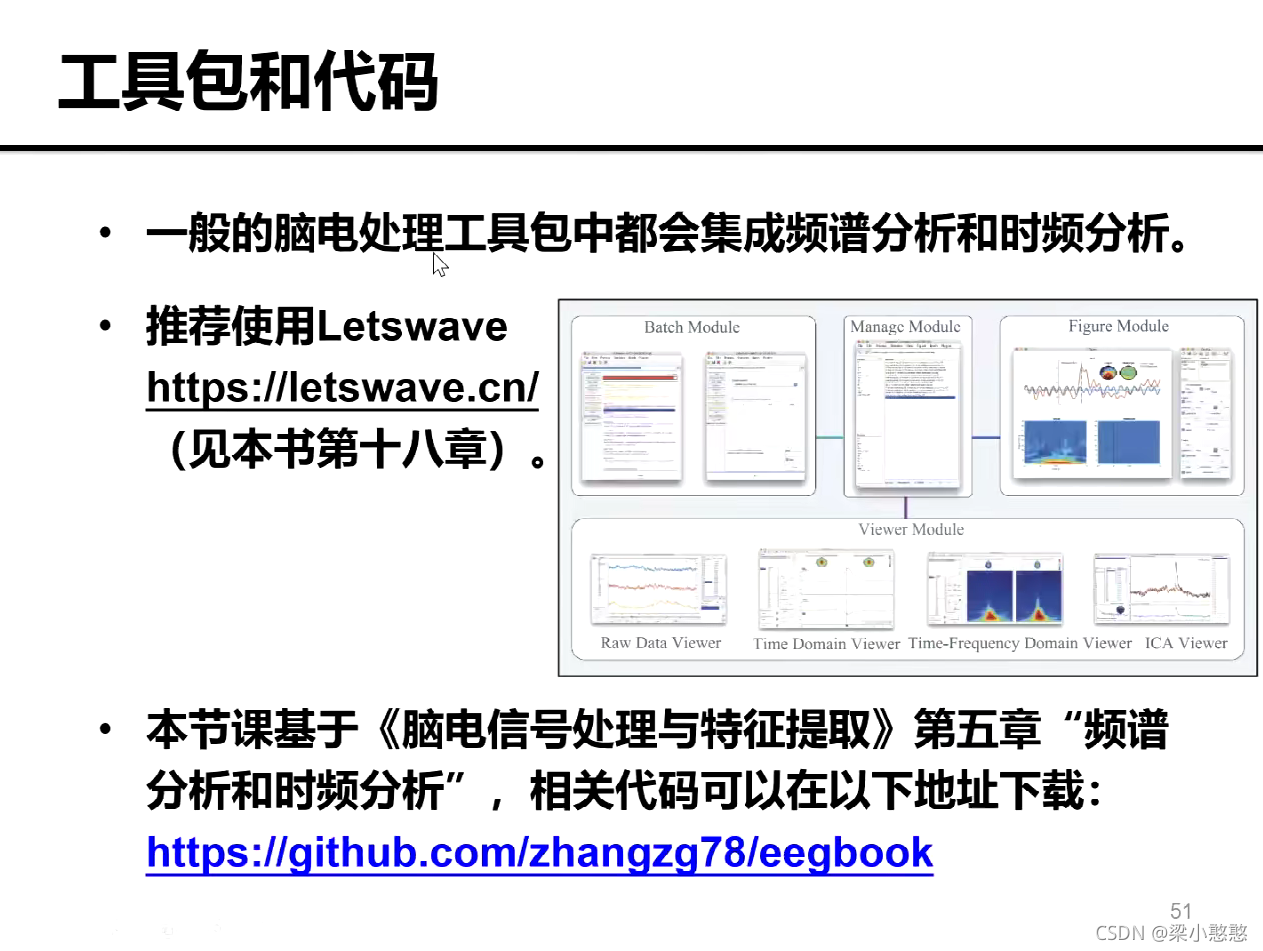

工具包和代码

在这里插入图片描述
