STM32学习笔记02

最新推荐文章于 2023-03-20 23:08:59 发布
最新推荐文章于 2023-03-20 23:08:59 发布
阅读量657 收藏 1
点赞数
分类专栏： 单片机 文章标签： stm32 单片机 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42038820/article/details/127977643
版权
本文介绍了一种嵌入式硬件中常见的引脚定义及其功能，包括备用电池(VBAT)、外部晶振(LSE和HSE)、复位(NRST)等关键信号引脚，以及不同电压等级的供电引脚(S3V、5V和3.3V)，并提到了可以通过控制开关来管理的电源。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

 引脚定义图​编辑

 直插排针

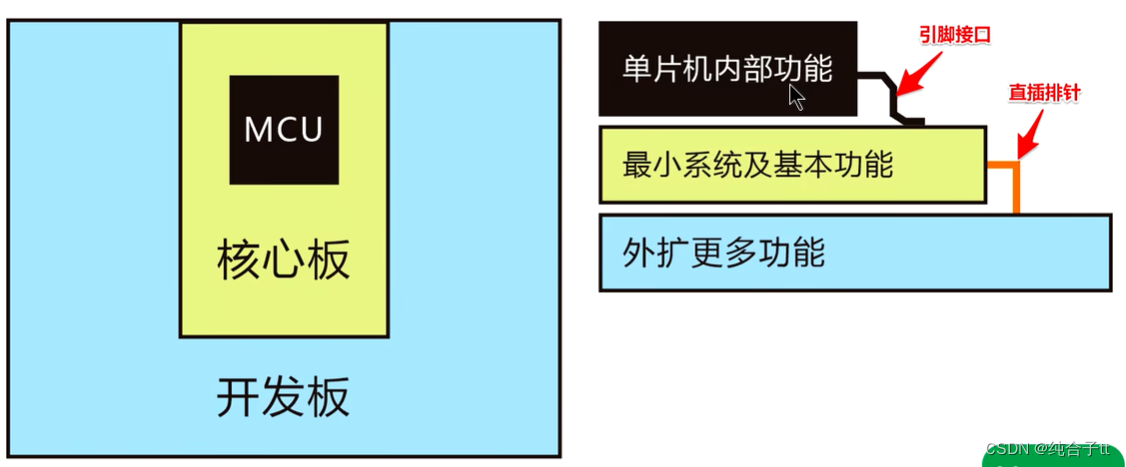

MCU与核心板：引脚接口，核心板与开发板：直插排针

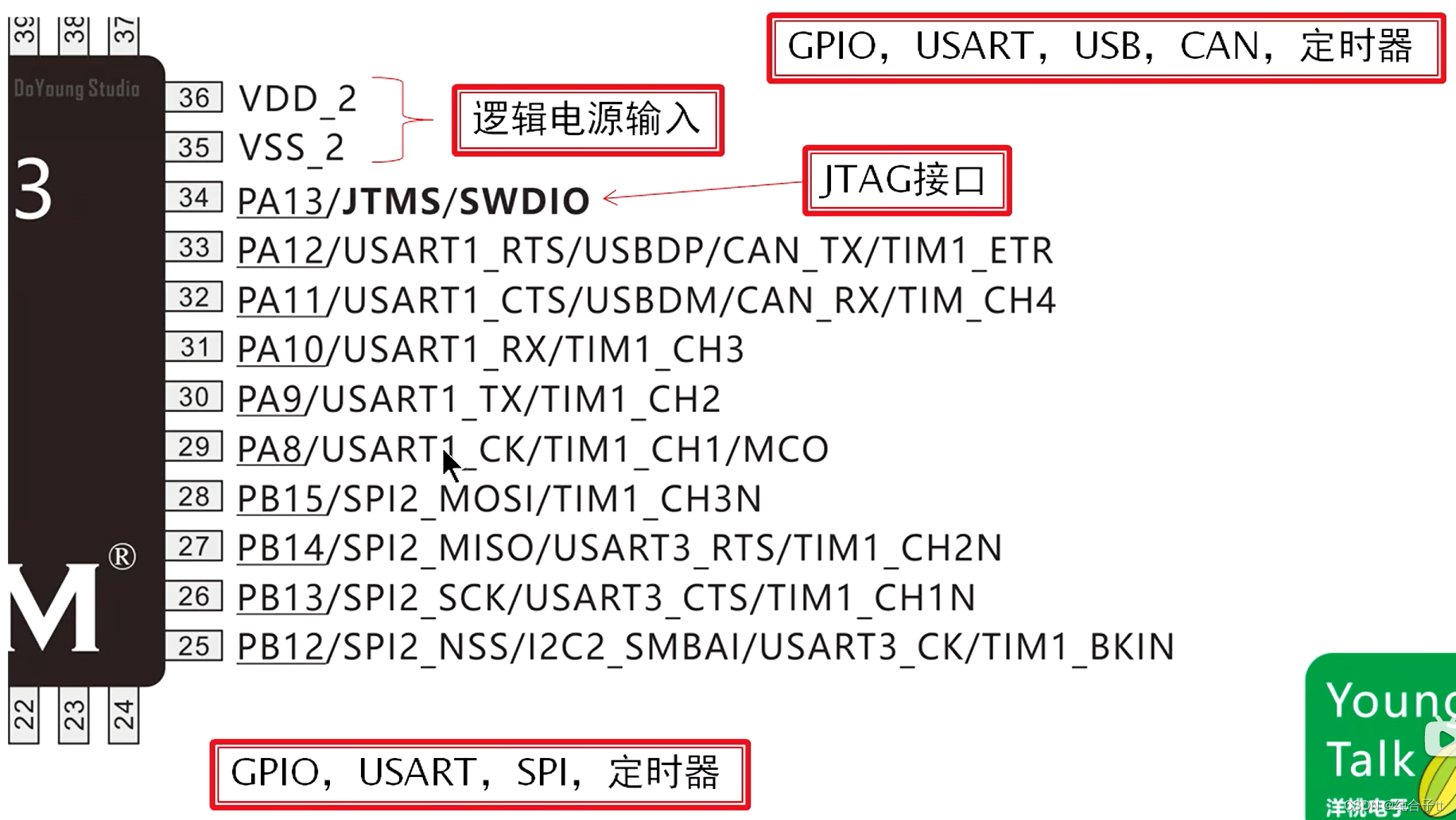

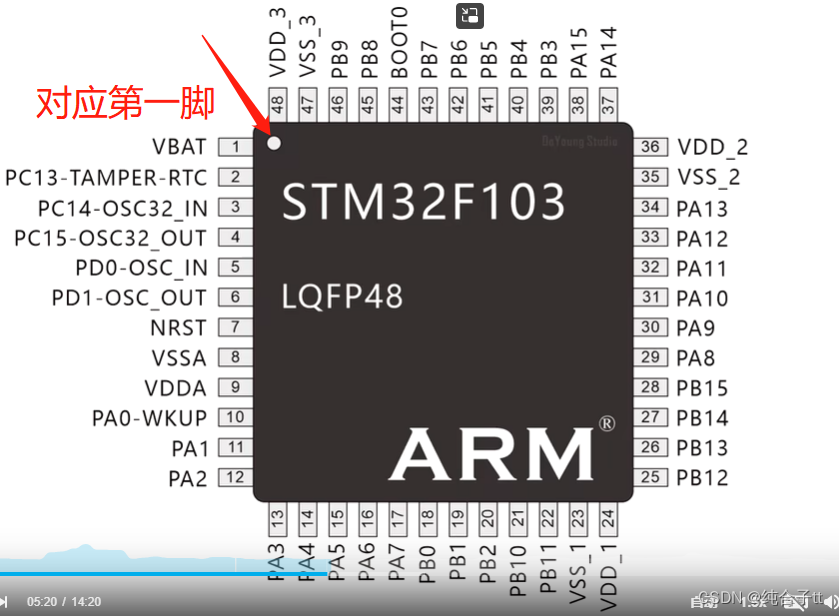

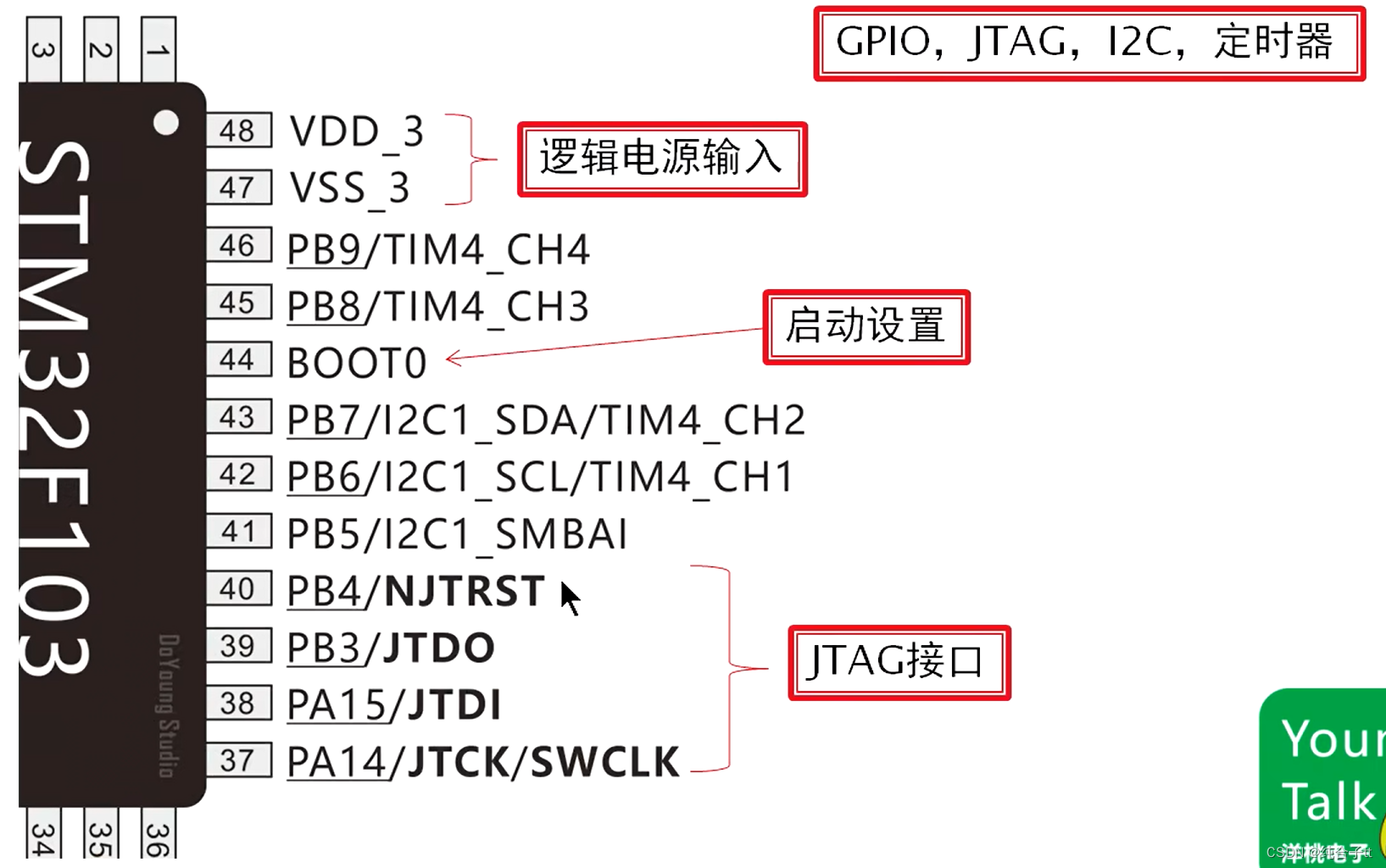

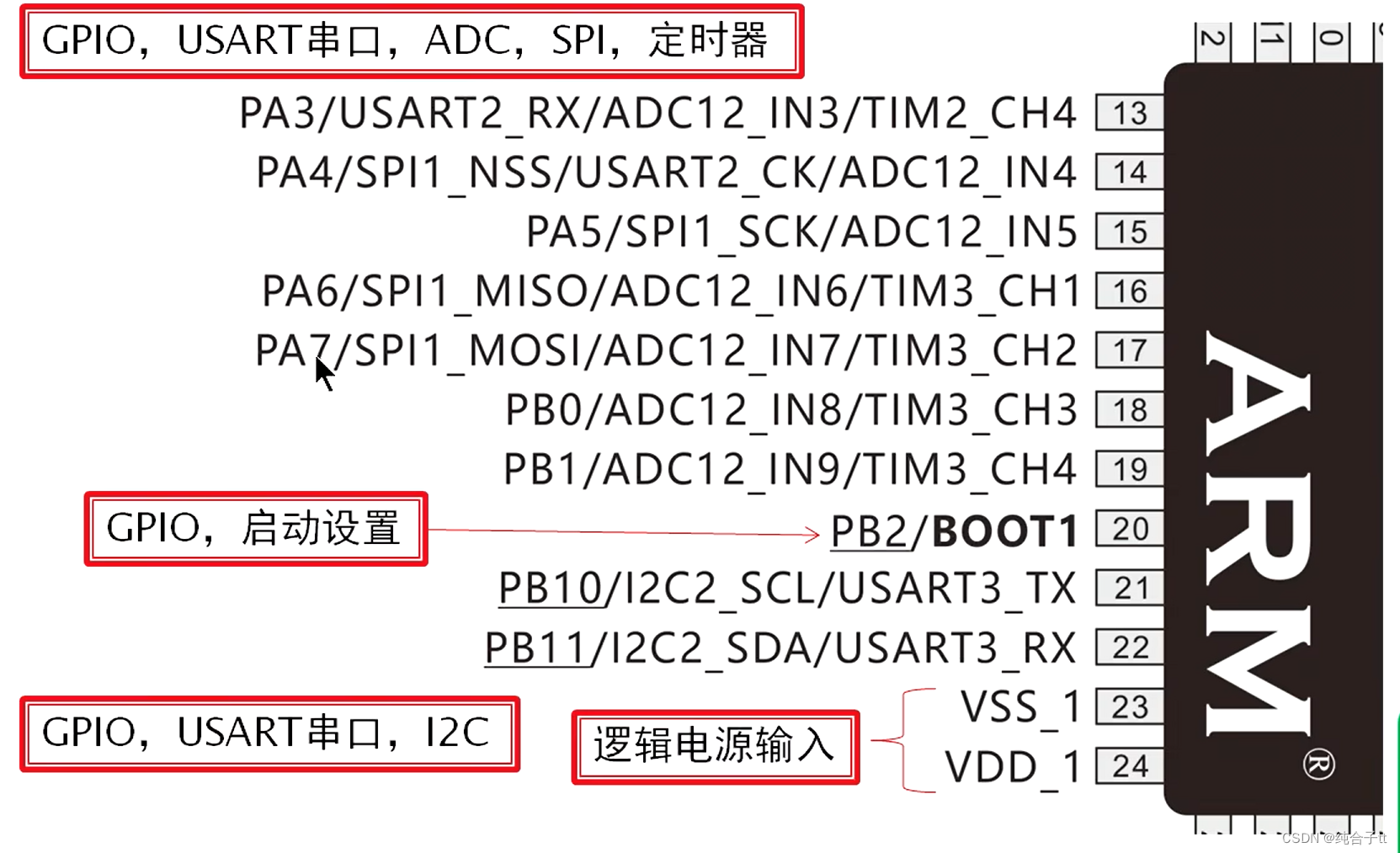

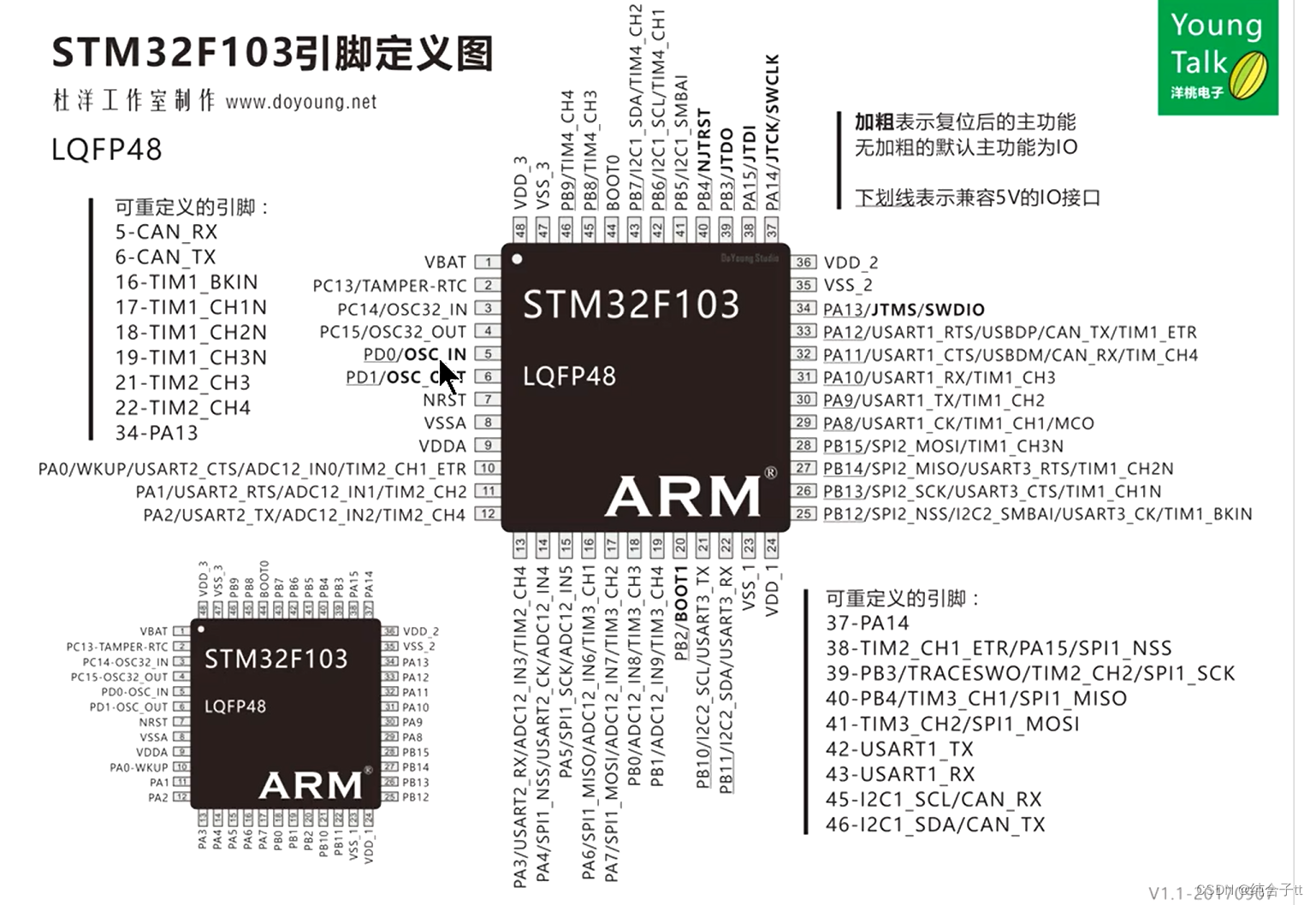

 引脚定义图

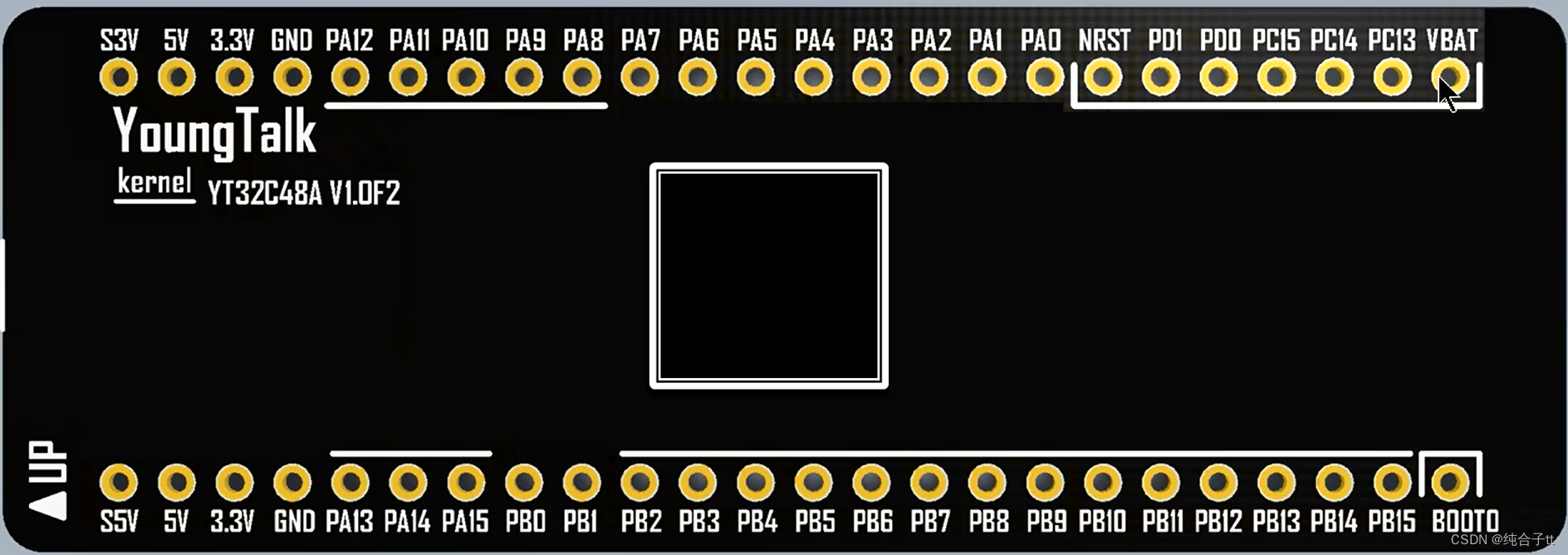

 直插排针

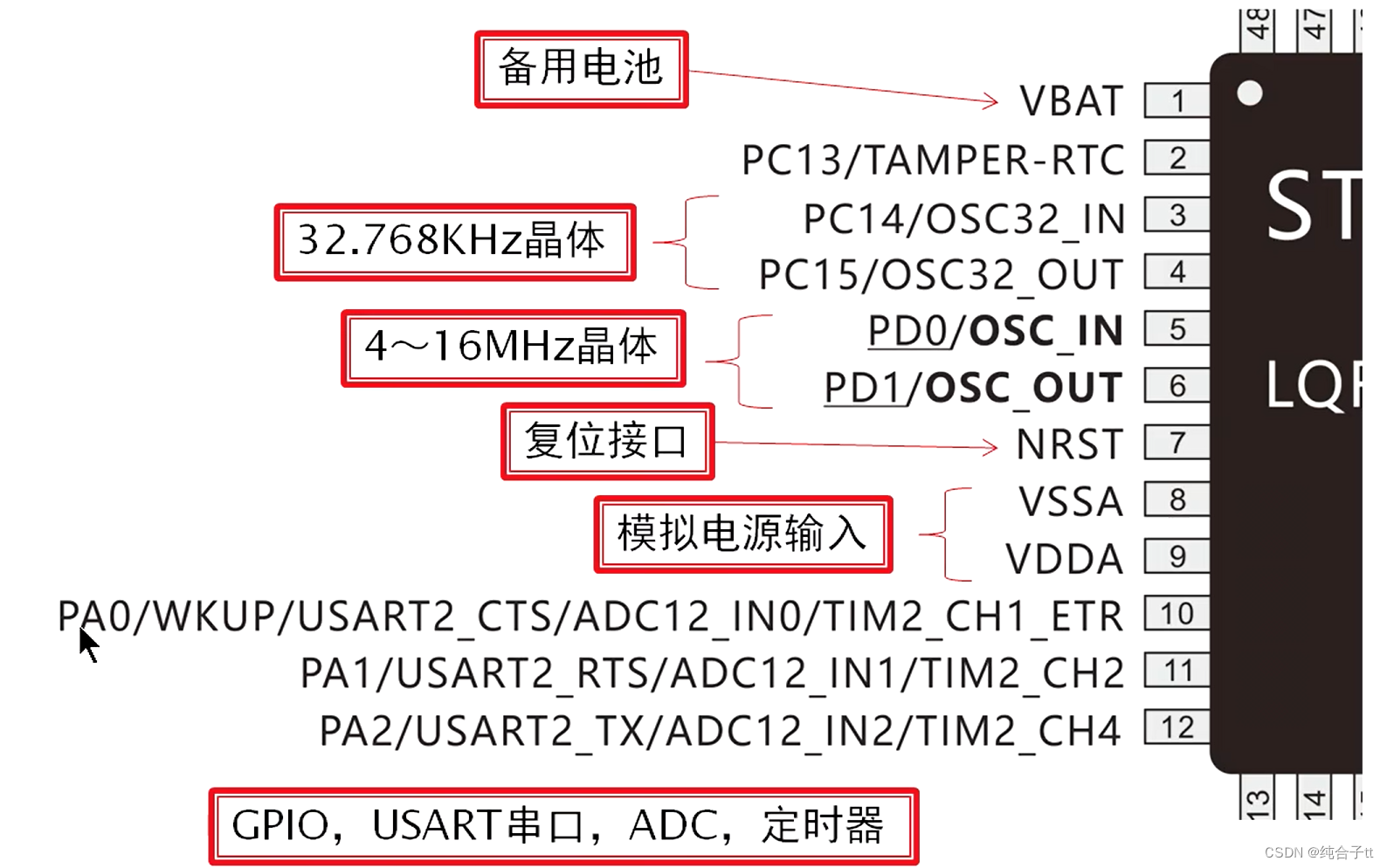

 VBAT-备用电池、PC14.15-LSE、PD0.1-HSE、NRST-复位

S3V-不会断电的3V电源、5V与3.3V-可以控制开关的电源

带横线的接口可以连接5V
