初学Cadence遇到的问题和解决方法1-lock

问题：   版本17.4-2019

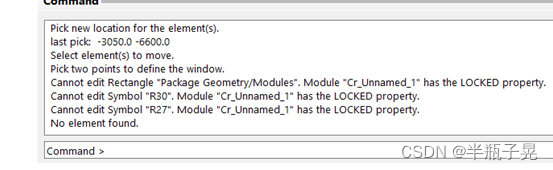

使用Allegro PCB Designer设计layout时使用了模块复用功能（place replicate create/apply），复用结束后发现创建的模块被固定了，不允许移动也不允许编辑内部元器件。移动命令显示如下：Module "Cr_Unnamed_1" has the LOCKED property.

根据提示应该是取消“Locked property”属性就可以了。但是查看属性时提示所选部分没有属性。

提示 No properties found on selected element(s).删除lock也做不到。

 解决办法：

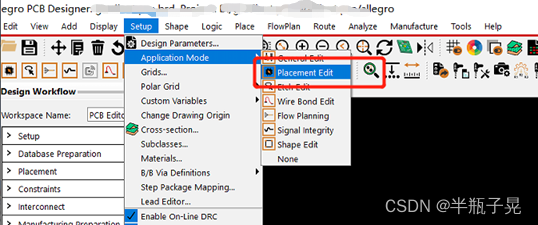

步骤一：选择“Placement edit”模式.

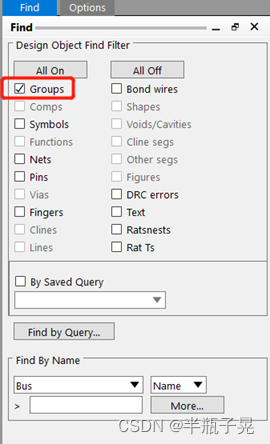

步骤二：调出Find界面，最好只允许勾选“Group”选项，其他选项都不勾选。

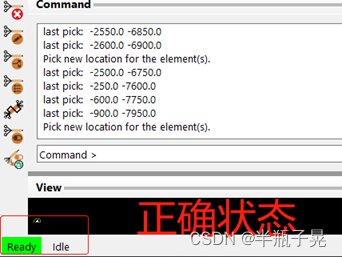

步骤三：要保证左下角状态处显示“Idle”命令，如下正确状态，如果是错误状态可以按下键盘上的F9取消当前状态。

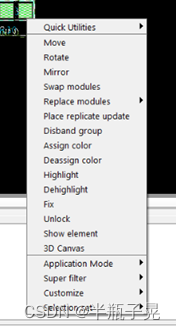

 步骤四：在“Idle”命令下，右键模块本体，会弹出如下菜单，可以看到“Move”、“Disband group(解除组)”、“Unlock”等选项。（如果菜单没有这些选项，请按步骤操作）点击操作即可。
