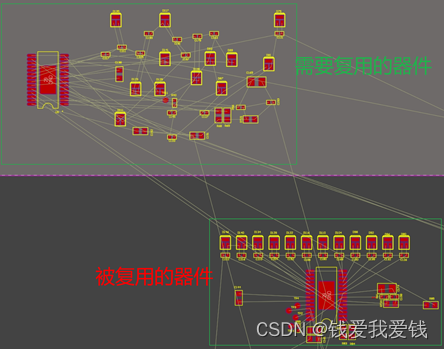

利用ROOM实现相同模块复用

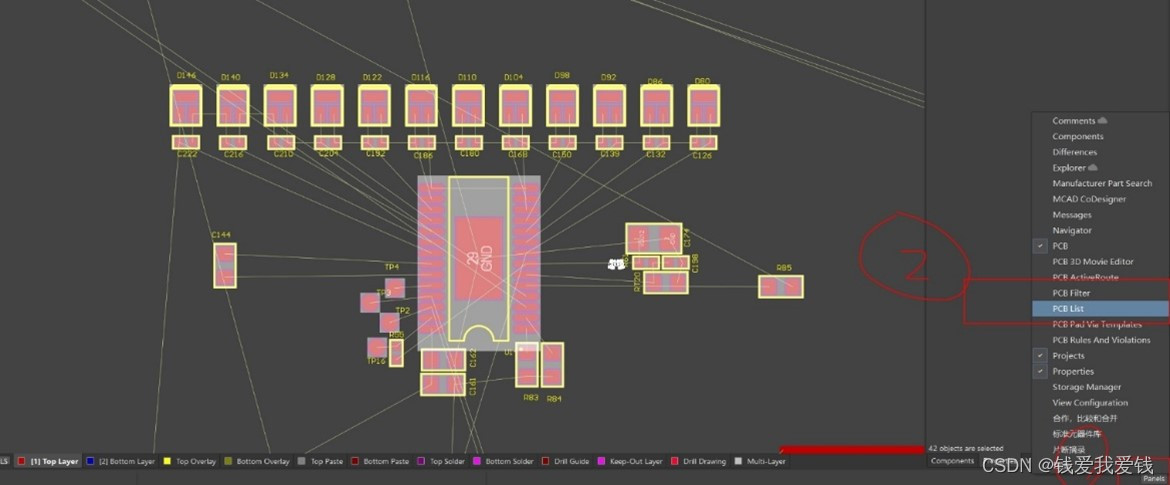

1、 选中需要拷贝的模块中的所有器件->单击右下角panels->PCB List

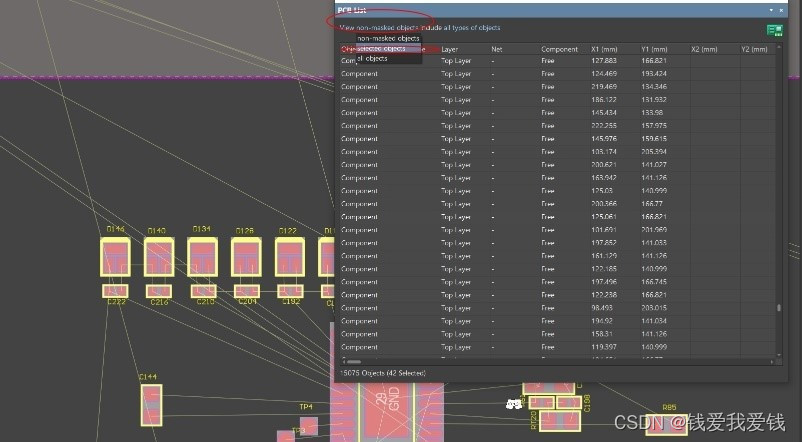

2、view non-masked objects->selected objects;

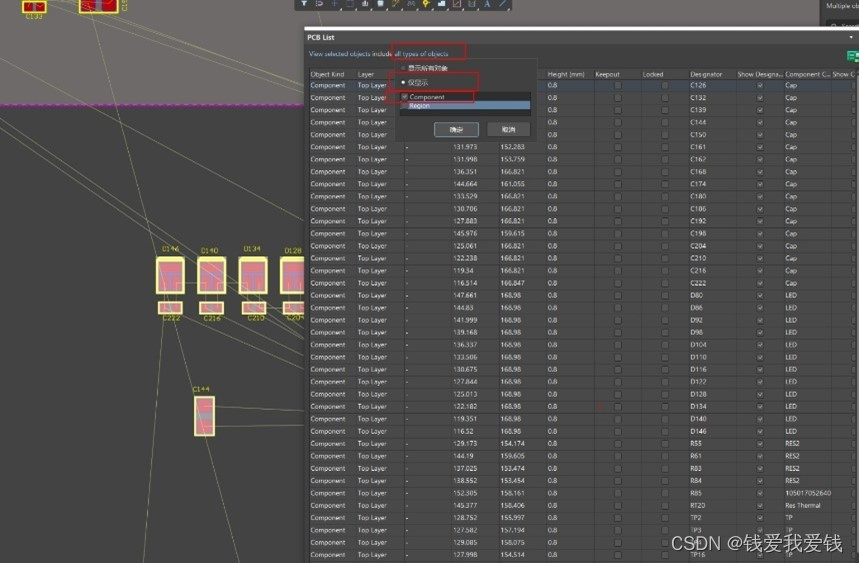

3、types of objects->仅显示component

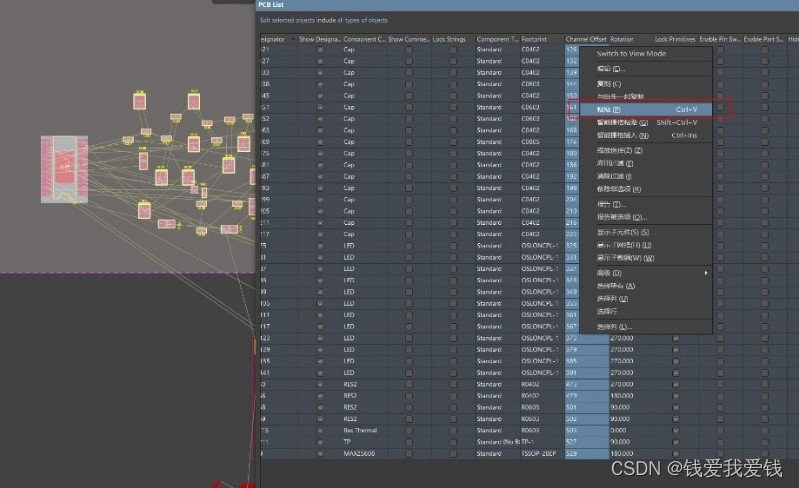

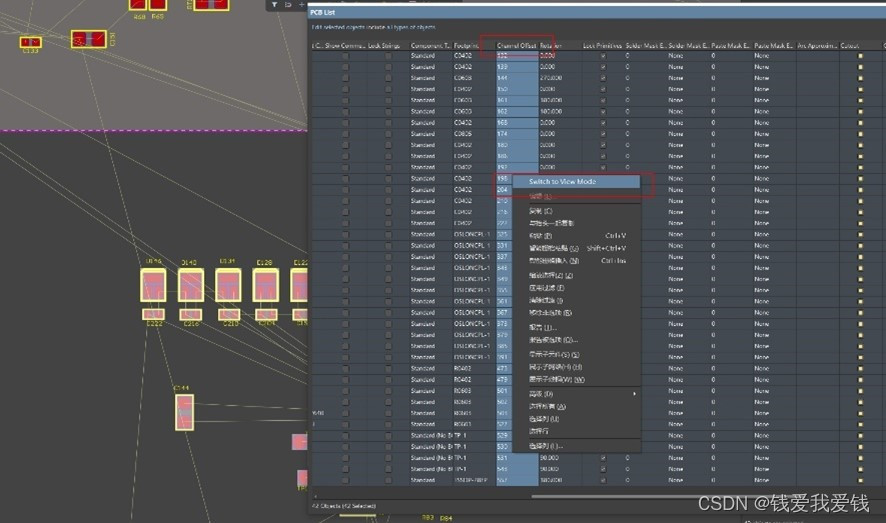

4、全选channel offset,->switch to view mode （改成编辑模式），再选中所有通道，点击复制。注意：单击Designator可以对器件进行排序,确定器件顺序要与需要复用模块器件的通道相对应
5、对需要复用的器件做与上面相同的处理，最后一步是将被复用的通道粘贴过来。

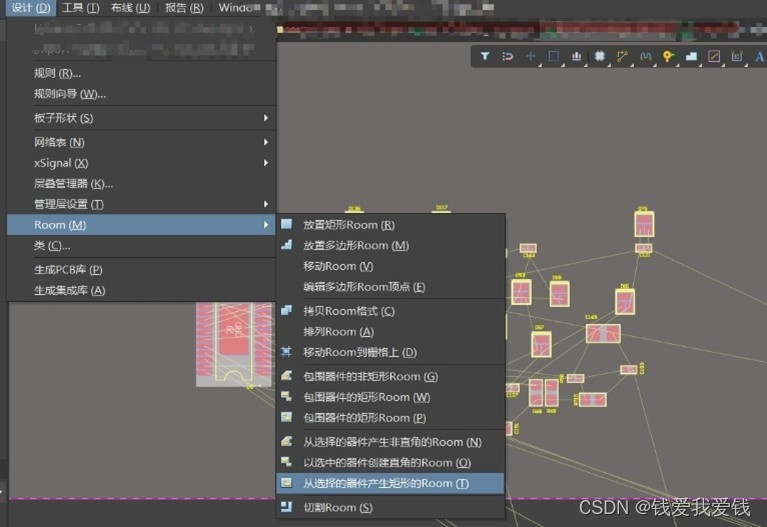

6、选中被复用所有器件，点击设计->ROOM->从选中的器件产生矩形的ROOM，再选中需要复用的器件，点击设计->ROOM->从选中的器件产生矩形的ROOM

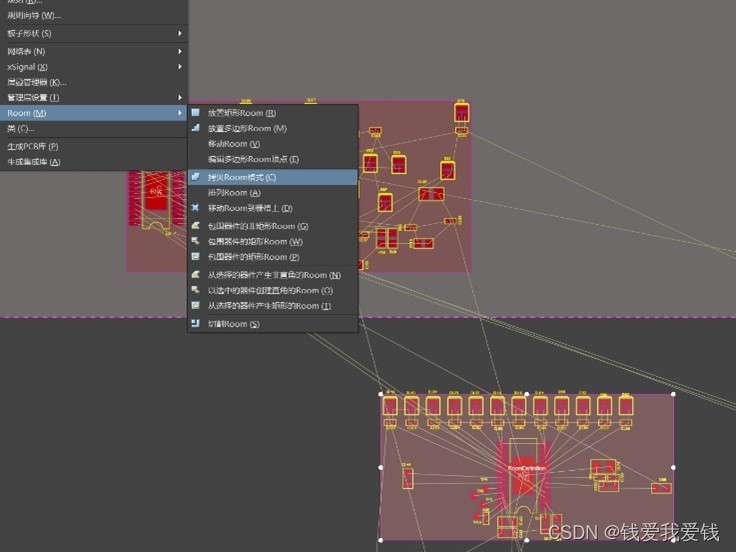

7、选中被复用的ROOM，点击设计->ROOM->拷贝ROOM格式

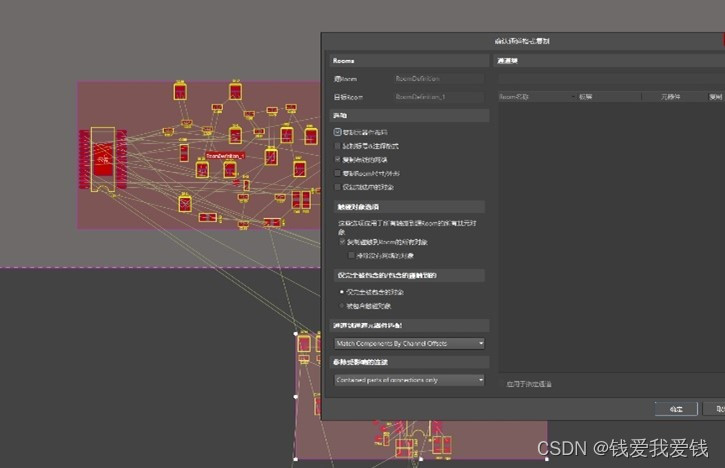

8、之后出来一个十字符号，先左击一下被复用的模块，再左击一下需要服用的模块，弹出如下图，只勾选复制元器件布局、复制布线的网络，即可。

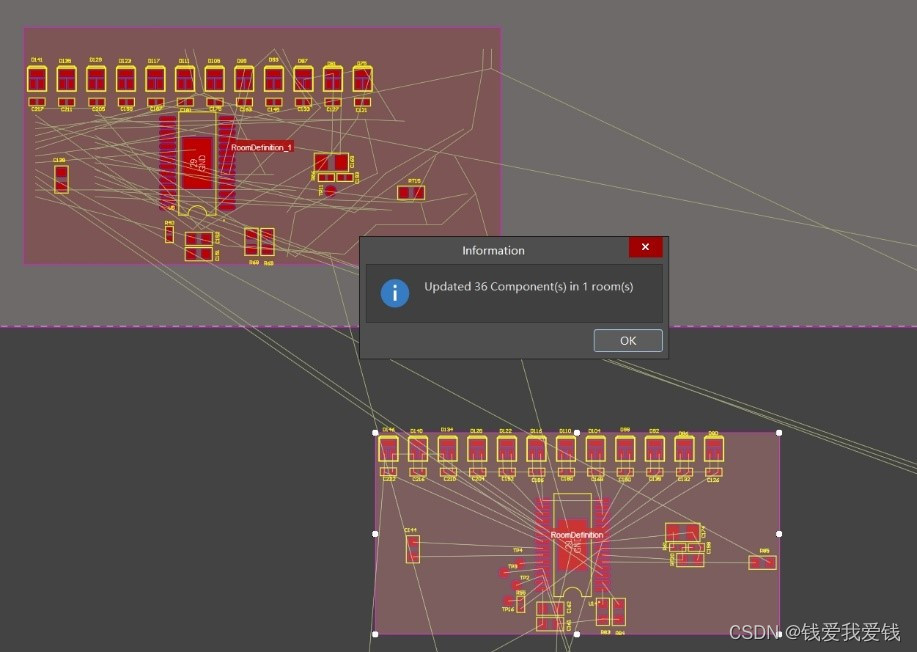

9、点击OK
