ad21pcb利用keepout层完成板框边缘开窗去铜

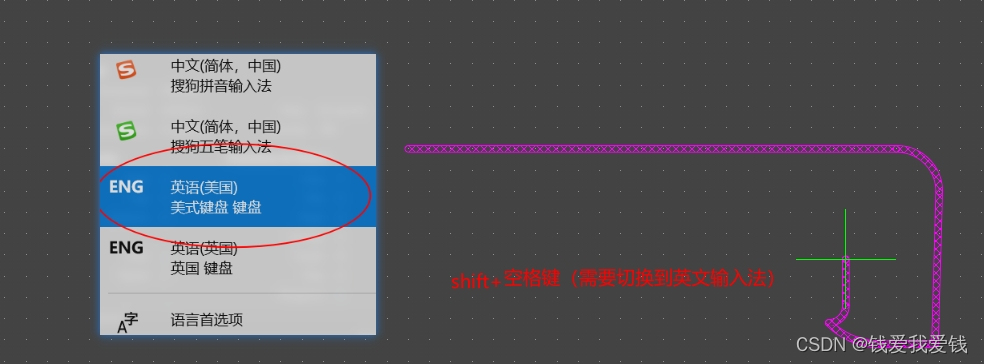

1、在keepoutlayer层绘制出板框，并裁剪。单击放置线条完成板框绘制，如果想要改变线条方向可使用快捷键shift+空格键，注意改变线条弯曲程度需要在英文输入法下进行。

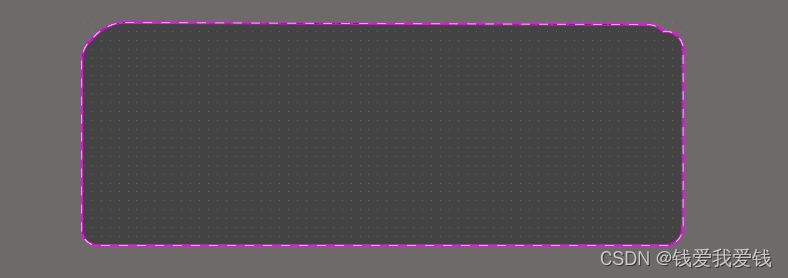

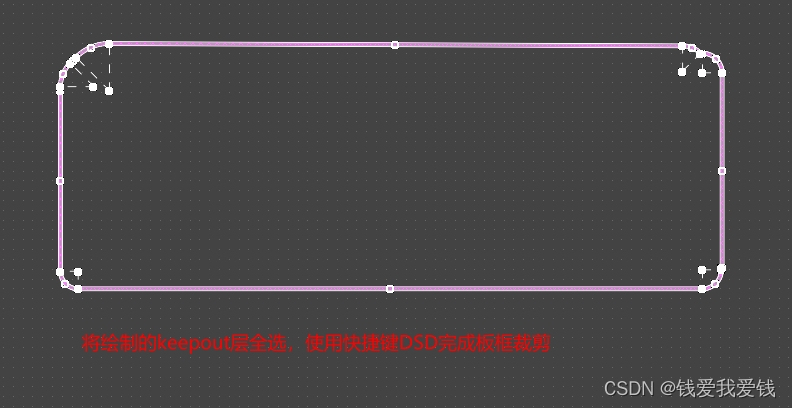

2、全选中线条，（可选中一条线后按住tab键也能将线条全选中），使用快捷键D->S->D，完成板框裁剪。

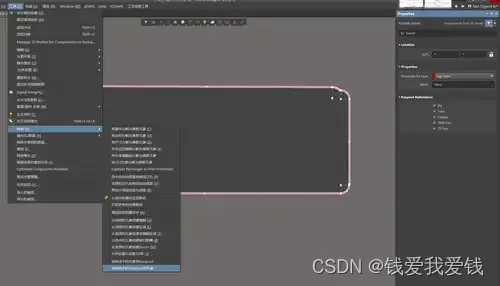

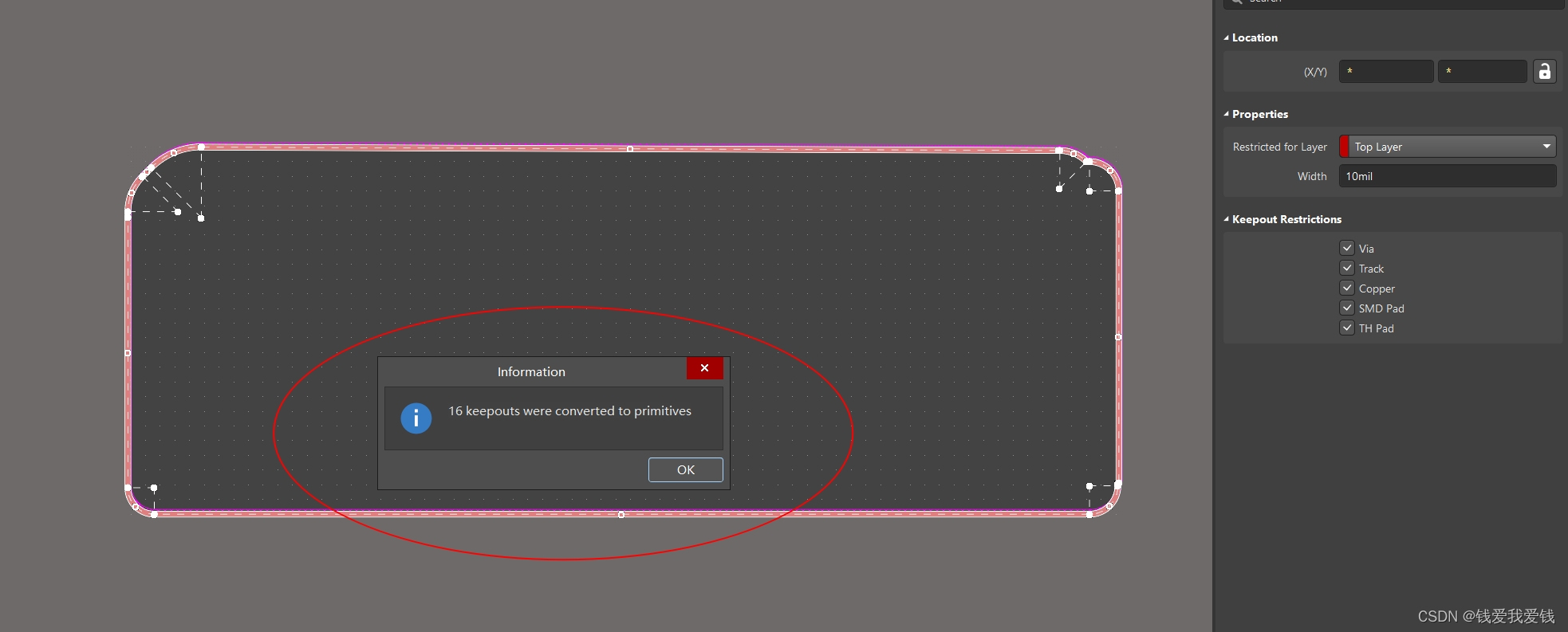

3、 全选中线条板框，点击工具->转换->被选中的keepout层转换成元素

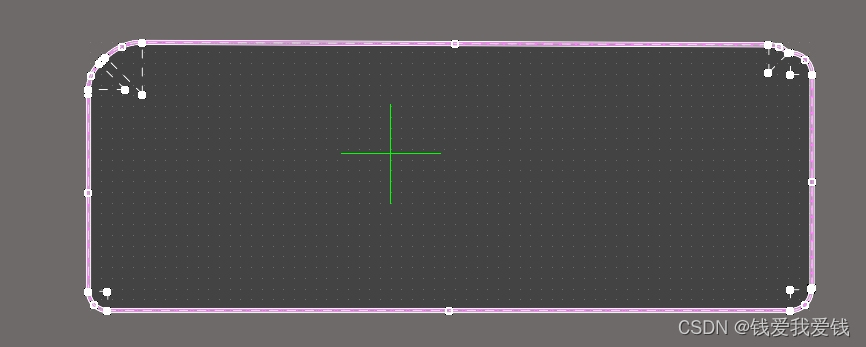

4、 在全选状态下，ctrl+c(复制)->选取一点单击鼠标作为瞄准点->ctrl+V（粘贴）->单击鼠标左键对准刚刚复制时瞄准的点，完成粘贴

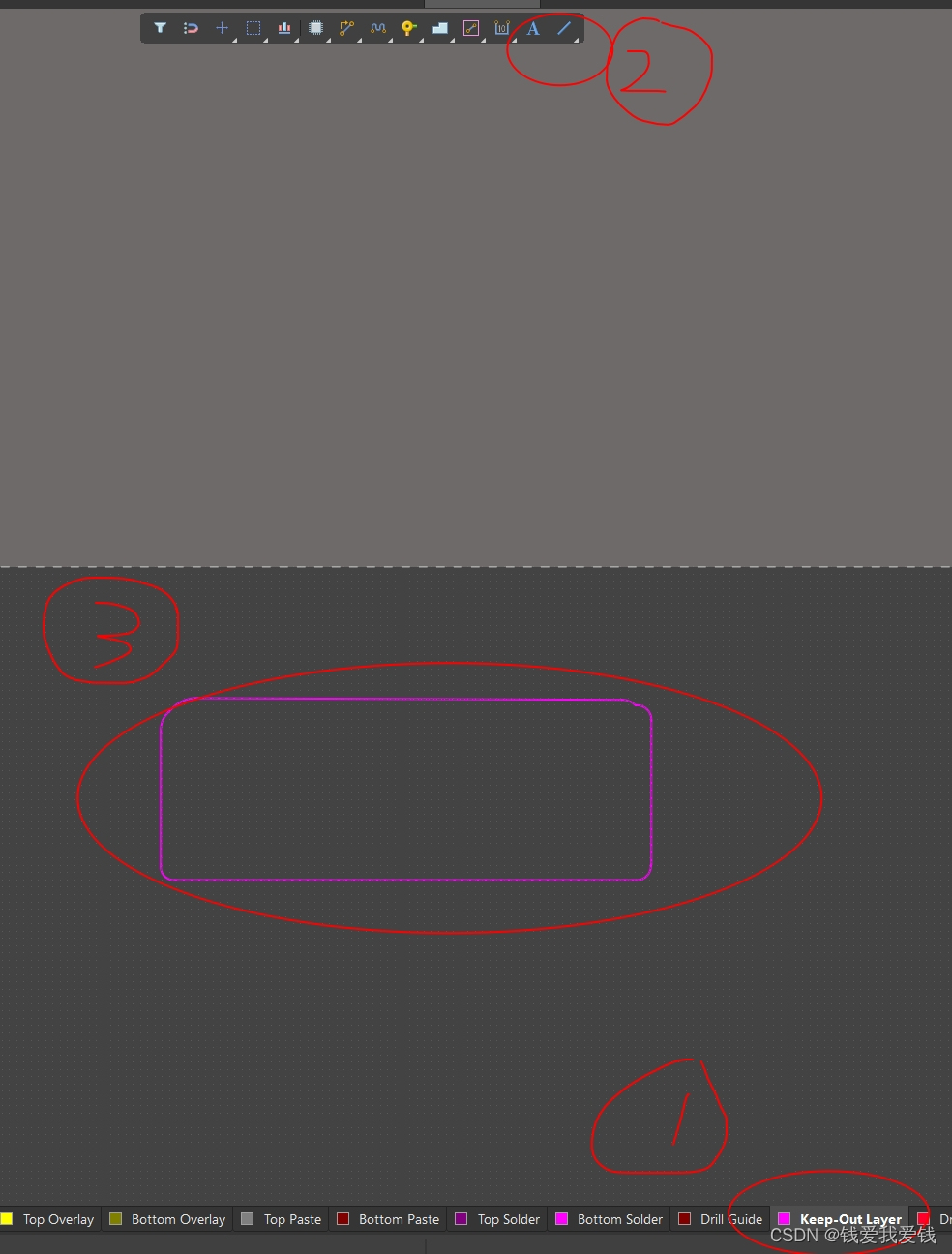

5、 将复制粘贴完成的keepout层全选中（选中一层即可）设置为toplayer层

 6、在选中线条板框的情况下，点击工具->转换->将选中的keepout转换到元素

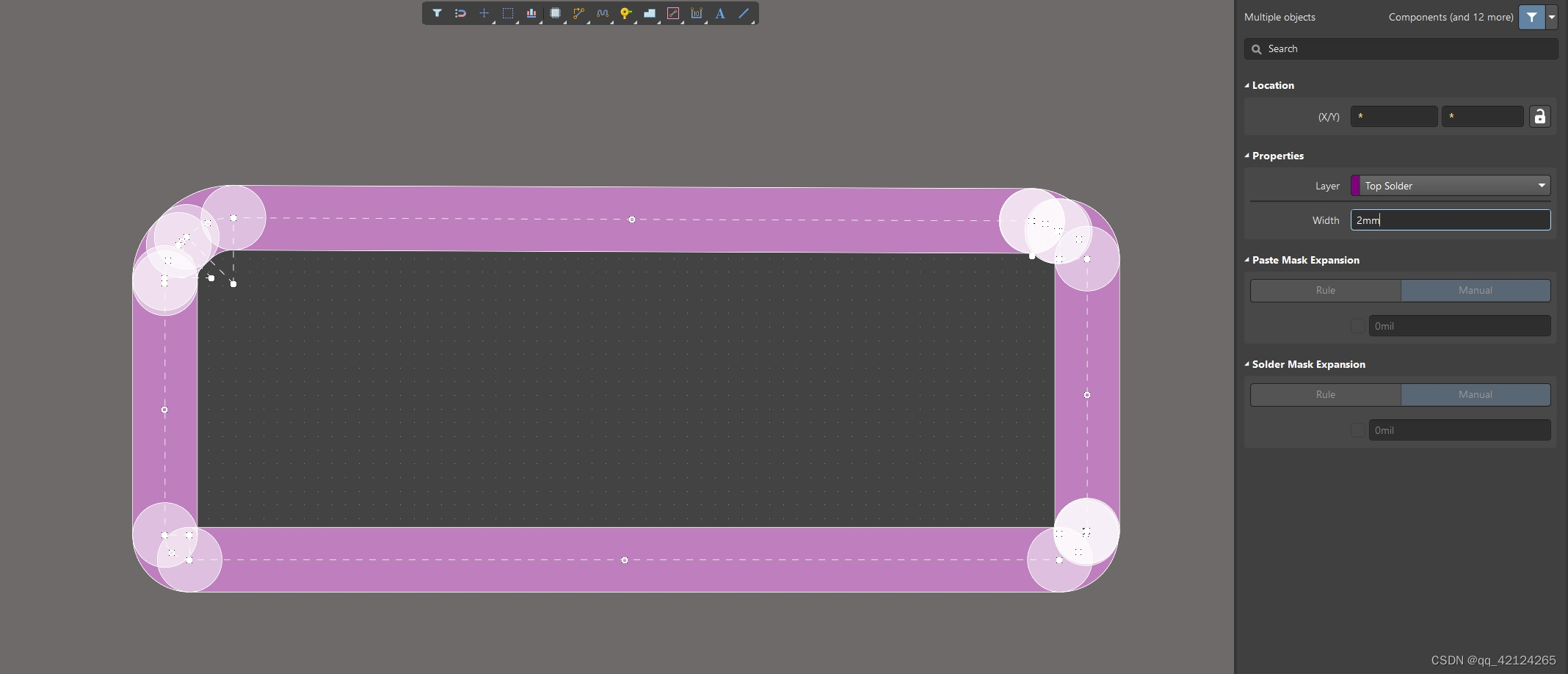

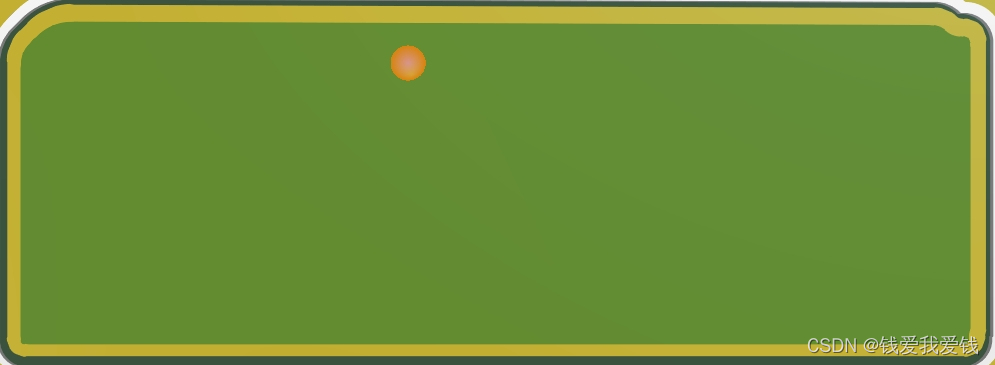

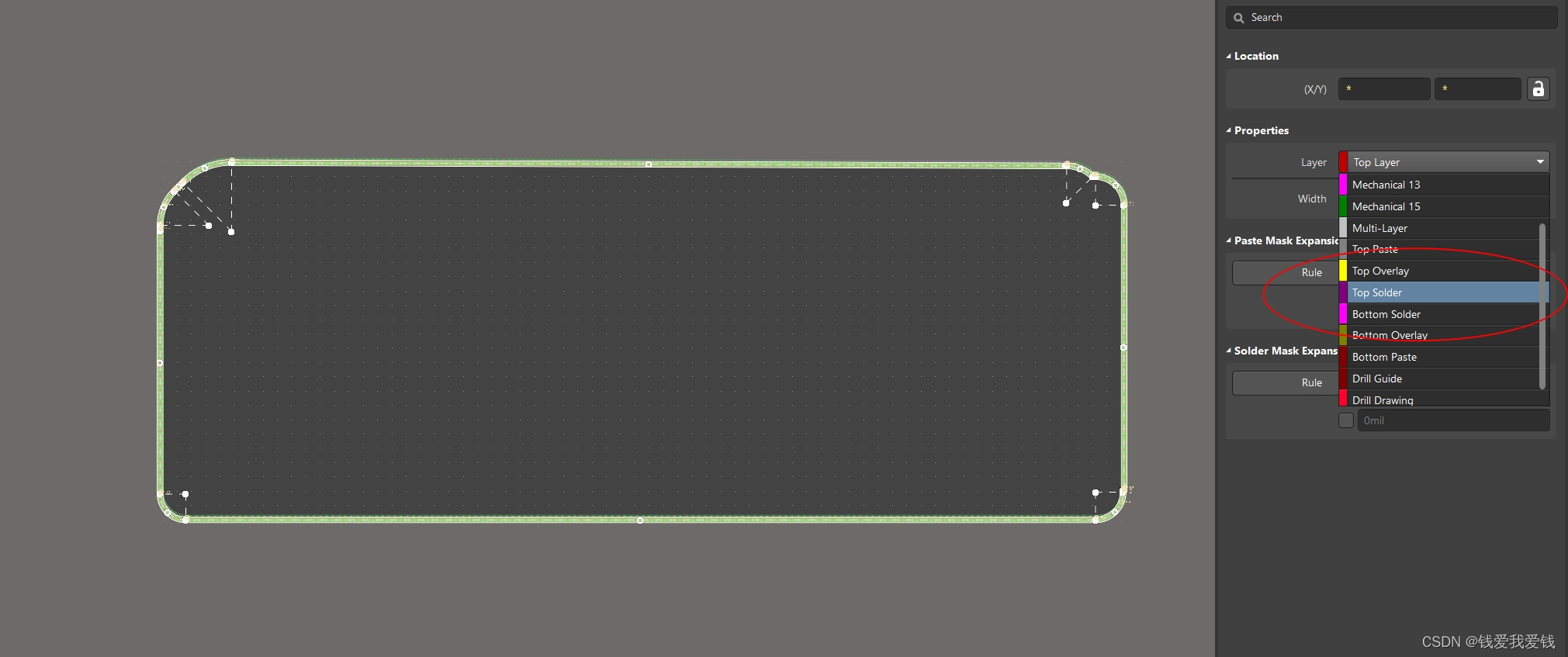

7、 点击OK8、 若在顶层对板框边缘进行开窗，选择topsolder层，底层开窗选择bottomsolder层9、 通过width可改变开窗的宽度10、铺铜后可看到黄色边缘部分为开窗部分
