图像编码方式

H264支持三种图像编码方式：帧编码、场编码、帧场自适应编码。

帧编码容易理解，表示将一帧图像划分为16x16大小宏块进行编码，这种方式编码图像中所有宏块都是帧宏块

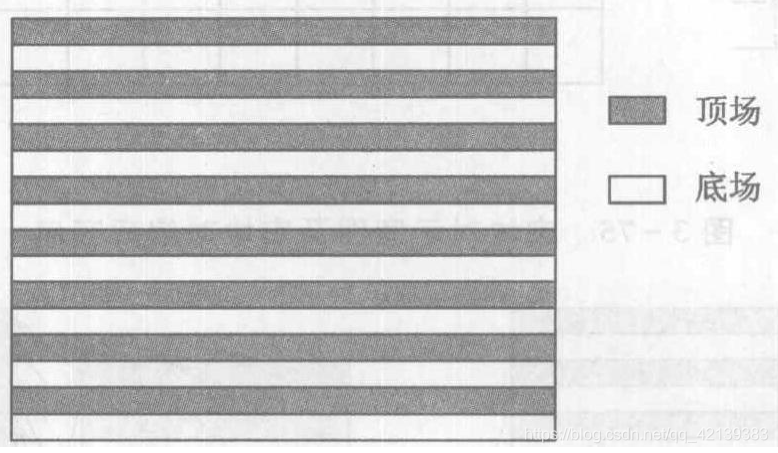

场编码，将一帧图像根据奇数行和偶数行划分为两部分，分别成为顶场和底场，如下图所示。这种方式编码的slice中所有宏块都是场宏块。
宏块级帧场自适应编码，这种方式以宏块对方式编码，它的自适应性体现在：宏块对可以是帧宏块对也可以是场宏块对。编码过程中先编码顶宏块再编码底宏块，编码完一个宏块对后再编码下一个宏块对。

码流编码方式

基于以上三种图像编码方式，一段H264码流（多帧图像）的编码方式有以下几种：

全部图像采用帧编码
全部图像采用场编码，每帧图像分为两场：
1）I帧可编码为两个I场或一个I场和一个P场
2）P帧可编码为两个P场或一个P场和一个B场；
3）B帧可编码为两个B场
图像级帧场自适应（PAFF），视频序列中有些帧被编码为帧格式，有些帧被编码为场
有些图像编码为宏块级帧场自适应，有些图像被编码为场格式

如何区分图像到底使用哪种编码方式

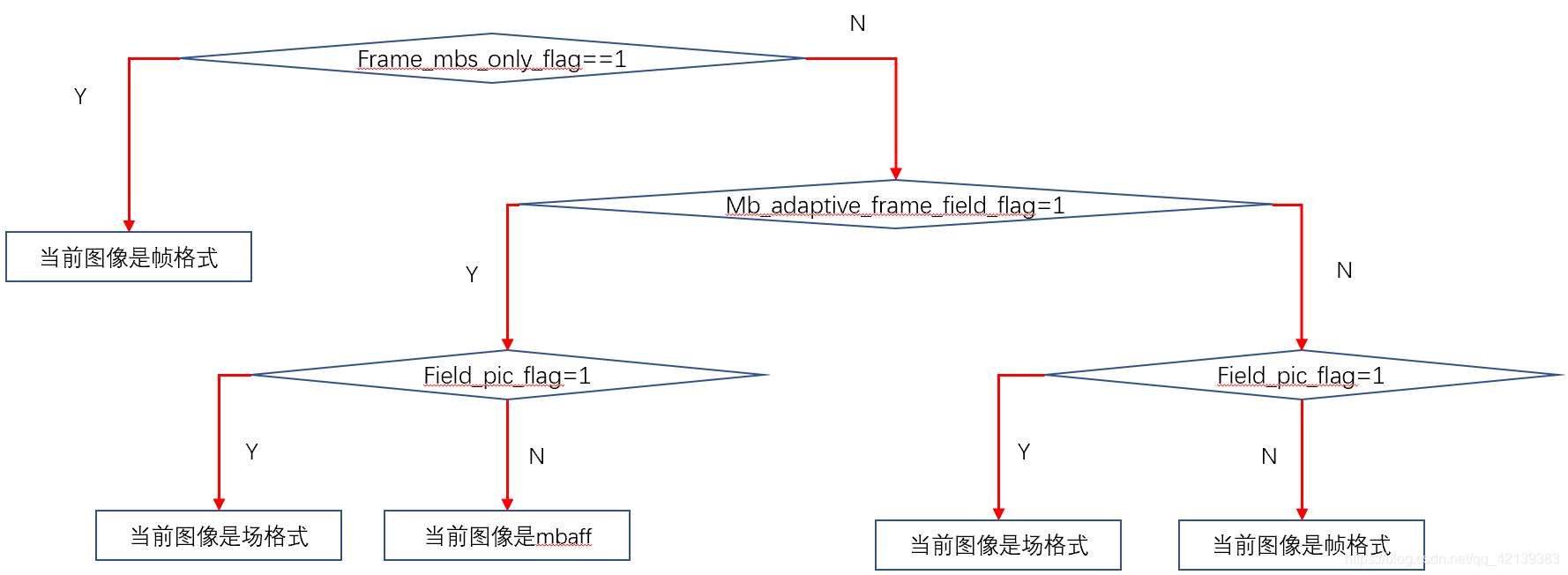

每帧图像使用哪种编码方式再H264语法中已经定义，按照下面流程就可以解析得到编码方式。
在这里插入图片描述
判断过程需要用到如下三个参数：
sps中的frame_mbs_only_flag和mb_adaptive_frame_field_flag,以及slice header中的field_pic_flag。

frame_mbs_only_flag：1表示序列中只有帧宏块；
mb_adaptive_frame_field_flag：1表示视频序列中可能存在MBAFF；
field_pic_flag：表示该slice是场编码

frame_mbs_only_flag=1时，视频序列中所有图像都是帧格式；
frame_mbs_only_flag=0 && mb_adaptive_frame_field_flag=0时，视频序列可能是全部是场格式，也有可能是PAFF，需要根据每一帧的field_pic_flag判断；
mb_adaptive_frame_field_flag=1&& field_pic_flag=1时，表示该slice为场；
mb_adaptive_frame_field_flag=1&& field_pic_flag=0时，表示该帧为MBAFF
