第8节 按键消抖应用实例——原理讲解

一、应用背景

        按键一般在电子产品属于人机交互部分。用户一般可以通过按键作为某些功能的触发按钮，触发指定的功能。在消费类电子产品中，手机，电脑都存在按键部分，手机可以通过按键调节音量的大小功能等，笔记本电脑可以通过按键进行打字功能等。由于生产成本低使用寿命长，在嵌入式产品中得到了广发的应用。

二、按键消抖控制原理介绍

        按键开关是一种电子开关，属于电子元器件类。一种是轻触式按键开关，一种是自锁式开关。使用时以向开关的操作方向施加压力使内部电路闭合接通，当撤销压力时开关断开，其内部结构是靠金属弹片受力后发生形变来实现通断的；第二种是自锁按键，自锁按键第一次按下后保持接通，即自锁，第二次按下后，开关断开，同时开关按钮弹出来。本次应用实例主要对轻触开关的控制原理进行讲解。

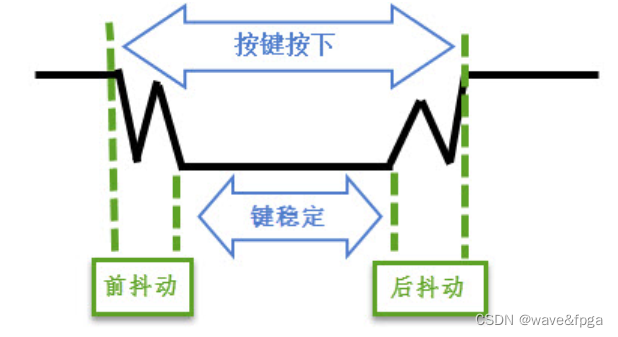

        轻触式按键在按下和释放的瞬间存在抖动的现象，按键机械触点断开、闭合时，由于触点的弹性作用，按键开关不会马上稳定接通或一下子断开，使用按键时会产生图按键抖动说明图 中的带波纹信号，需要用软件消抖处理滤波，不方便输入检测。

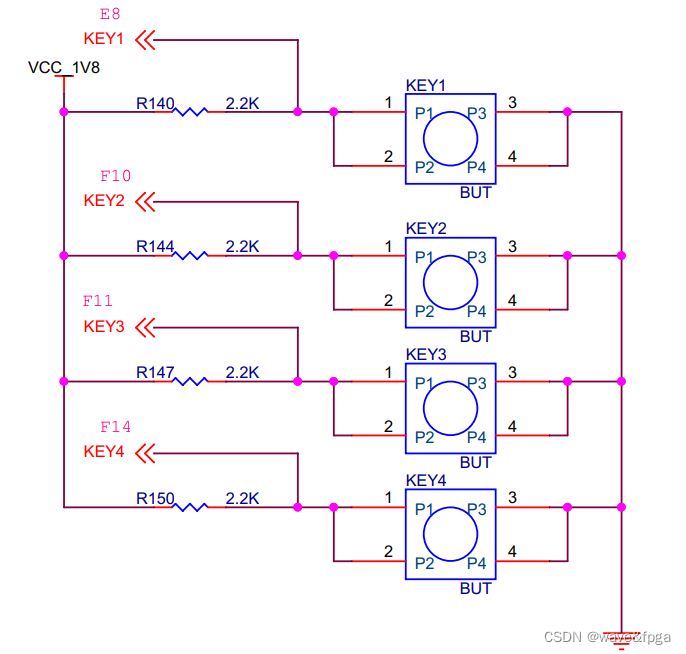

         在FPGA控制检测按键按下的过程当中，通过FPGA内部延时的方式，将前抖动和后抖动的滤除掉，使FPGA能够稳定的检测到稳定的时间段。FPGA代码通过三段式状态机的形式实现对按键消抖功能进行实现。应用实例的硬件原理图部分如下图所示：

 三、总结

        本节主要介绍按键触发和释放过程当中抖动产生的原因，FPGA软件部分消抖过程的原理，应用实例硬件的原理图介绍。下一节主要对按键消抖代码讲解和板上验证。
