该文章详细介绍了在Ubuntu18.04(Melodic)系统上，使用STM32F427IIH6开发板进行LED(PE11、PF14)点亮的步骤，包括设置LED引脚为输出模式，配置时钟，修改编辑器和调试器设置，如GDB和OpenOCD路径，以及使用Makefile进行编译和通过Cortex-Debug进行调试烧录。

摘要由CSDN通过智能技术生成

文章目录

运行环境：

ubuntu18.04.melodic
宏基暗影骑士笔记本
stm32f427IIH6
stlink
9-24v可调电源
robomaster A 板

1.1 点亮led

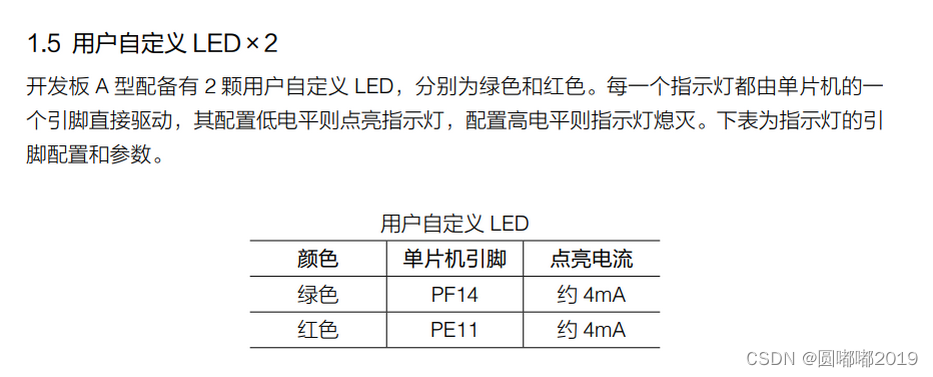

1)led引脚

PE11、PF14
在这里插入图片描述

设置引脚为输出模式，输出高低电平控制灯的暗灭

在这里插入图片描述

时钟配置

在这里插入图片描述

选择makefile

在这里插入图片描述

2)setting设置

在这里插入图片描述

修改成以下内容：


        "editor.formatOnType": true
    },### 1)led引脚
    "cortex-debug.gdbPath": "/home/duduzai/Documents/RM/stmpack/gcc-arm-none-eabi-10.3-2021.10/bin/arm-none-eabi-gdb",
    "cortex-debug.openocdPath.linux": "/usr/local/bin/openocd",
    "cortex-debug.armToolchainPath": "",
    "terminal.integrated.enableMultiLinePasteWarning": false,
}

3)launch设置

在这里插入图片描述
修改成以下内容

{
    "configurations": [


        {
            "showDevDebugOutput": "parsed",
            "cwd": "${workspaceRoot}",
            "executable": "./build/LED11.elf",
            "name": "Debug STM32",
            "request": "launch",
            "type": "cortex-debug",
            "servertype": "openocd",
            "device": "stm32f427",
            "configFiles": [
                "interface/stlink-v2-1.cfg",
                "target/stm32f4x.cfg"
            ]
        }
    ]
}
