以收音机为例总结分析硬件电路的三个步骤

各位是否会有感觉在很久没接触模拟电路之后由于项目需要，重新接触的时候，发现自己又不太确认自己的分析和计算是否正确了。今天来总结一下。

*分析电子设备的电路一般包括三方面： 一是分析电路处理交流信号的过程； 二是分析电路中各元器件的功能； 三是分析电路的直流供电， 主要是晶体管的供电情况。

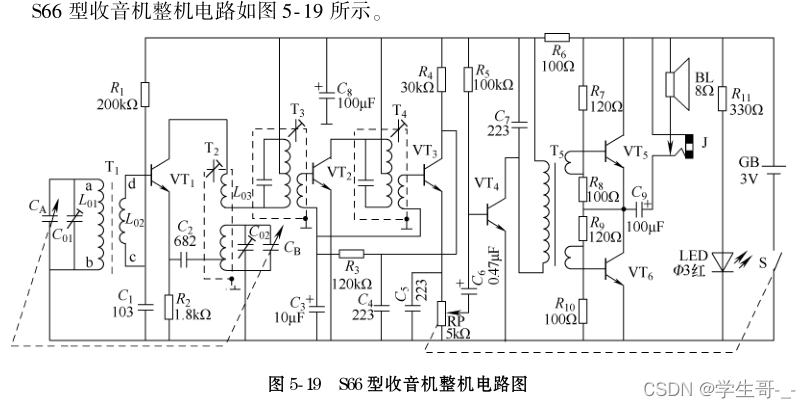

以下就从这三个方面来分析 S66 型收音机整机电路原理。

1. 交流信号处理过程
   许多电台发射的无线电波在穿过磁性天线 T 1 的磁棒时， 绕在磁棒上的绕组 L 01 上会感
   应出各电台信号电动势， 只有与输入调谐回路频率相同的电台信号才在 L 01 上得到很高的
   信号电压， 该电台信号电压感应到 T 1 的二次绕组 L 02 上， 再送入混频管 VT 1 的基极。 与此
   同时， 由 VT 1 、 T 2 、 C B 、 C 02 等元器件构成的本振电路产生本振信号经 C 2 送入 VT 1 的发射
   极。 本振信号和电台信号在混频管 VT 1 中混频差拍 （即 f 振 - f 信 ）， 得到465kHz 中频信号，
   从 VT 1 的集电极输出， 再由中周 T 3 构成的 465kHz 选频电路选出， 送到中放电路。
   465kHz 中频信号经 T3 耦合到中频放大管 VT 2 的基极， 放大后从集电极输出， 再由中
   周 T 4 构成的465kHz 选频电路选出， 又耦合到检波管 VT 3 的基极， 由于 VT 3 的基极电压较
   低， 中频信号负半周来时 VT 3 截止， 正半周来时 VT 3 正常放大， 正半周中频信号从 VT 3
   的发射极输出， 然后由滤波电容 C 5 滤掉中频成分， 剩下音频信号， 音频信号经音量电位
   器 RP 调节和电容 C 6 隔直后送到低频放大电路。
   音频信号送到前置放大管 VT 4 的基极， 放大后从集电极输出送到音频变压器 T 5 的一
   次绕组， 音频信号再感应到 T 5 的两组二次绕组， 分别送到功率放大管 VT 5 、 VT 6 的基极。
   VT 5 放大音频信号正半周， VT 6 放大音频信号的负半周， 放大的正、 负半周音频信号经 C 9
   流进扬声器， 扬声器发声。
2. 元件说明
   T 1 是磁性天线， 实际上是一个高频变压器， 用来接收无线电波信号。 C A 为双联电容
   中的信号联， C B 为双联电容中的振荡联， 在调台时， 它们的电容量同时变化， 这样可以
   保证输入调谐回路在选取不同电台时， 本振信号频率始终较接收电台信号频率高 465kHz。
   C 01 、 C 02 都是微调电容， 它们通常与双联电容做在一起。 VT 1 为混频管， 具有混频信号和
   放大信号的功能。 C 1 为交流旁路电容， 能减小交流损耗， 提高 VT 1 的增益。 R 1 为 VT 1 的
   偏置电阻， 为 VT 1 提供基极电压。 R 2 为 VT 1 发射极电流负反馈电阻， 能稳定 VT 1 的工作
   点。 T 2 称为振荡线圈， 它有两组线圈， 一组线圈用于反馈， 另一组与 C B 、 C 02 构成本振电
   路选频电路， 改变它的电感量可以改变本振电路的振荡频率。 C 2 为耦合电容， 将本振信
   号传送到 VT 1 的发射极。
   T 3 、 T 4 均为中频变压器 （又称中周）， 它内部包含有槽路电容， 中周的一次绕组与内
   部槽路电容一起构成 465kHz 的选频电路， 用于选取 465kHz 中频信号。 VT 2 为中频放大
   管， 用来放大中频信号。 VT 3 是检波晶体管， 它的基极电压很低， 只能放大中频信号中的
   正半周部分， 负半周来时处于截止状态。 C 5 为滤波电容， 用来滤除检波输出信号中的中
   频成分而选出音频信号。 C 4 、 R 3 、 C 3 构成 AGC 电路， C 4 用来滤除检波管 VT 4 集电极输出
   的负半周信号中的中频成分， 而 C 3 由于电容量较大， 它用来滤除音频成分， 剩下负的直
   流电压送到 VT 2 的基极， 来控制 VT 2 的放大能力。 R 4 是一个比较重要的电阻， 一方面它
   为检波管提供集电极电压， 另外还经 R 3 为 VT2 和检波管 VT 3 提供基极电压。
   RP 为音量电位器， 能调节送往低频放大电路的音频信号大小， 滑动端下移时， 上端电阻增大， 送往低频放大电路的音频信号小， 扬声器的音量变小。 C 6 为耦合电容， 能阻
   止音频信号中的直流成分通过， 只让交流音频信号去 VT 4 的基极。 VT 4 为前置放大管， 放
   大小幅度的音频信号。 C 7 为高频旁路电容， 用来旁路音频信号中残存的中频信号和高频
   噪声信号。 T 5 为音频输入变压器， 起传递音频信号的作用。 VT 5 、 VT 6 为功率放大管， 在
   静态时它们处于微导通状态， 在动态时它们轮流工作， VT 5 放大音频信号正半周， VT 6 放
   大音频信号负半周。 R 7 、 R 8 、 R 9 和 R 10 为 VT 5 、 VT 6 的偏置电阻， 为它们提供电压， 其中
   R 7 = R 9 、 R 8 = R 10 ， 又因为 VT 5 、 VT 6 为同型号的晶体管， 故耦合电容 C 9 左端电压大小约
   电源电压的一半。 J 为耳机插孔， BL 为扬声器。
   该收音机使用 3V 的电源， S 为电源开关， 它与音量电位器做在一起。 LED 为电源指
   示灯， 它是一个发光二极管， R 11 为限流电阻， 防止流过发光二极管的电流过大。 R 6 、 C 8
   组成电源退耦电路， C 8 为退耦电容， 能滤除各放大电路窜入电源供电线的干扰信号； R 6
   为隔离电阻， 将功率放大电路与前级放大电路隔开， 减少它们之间的相互干扰。
3. 电路直流供电

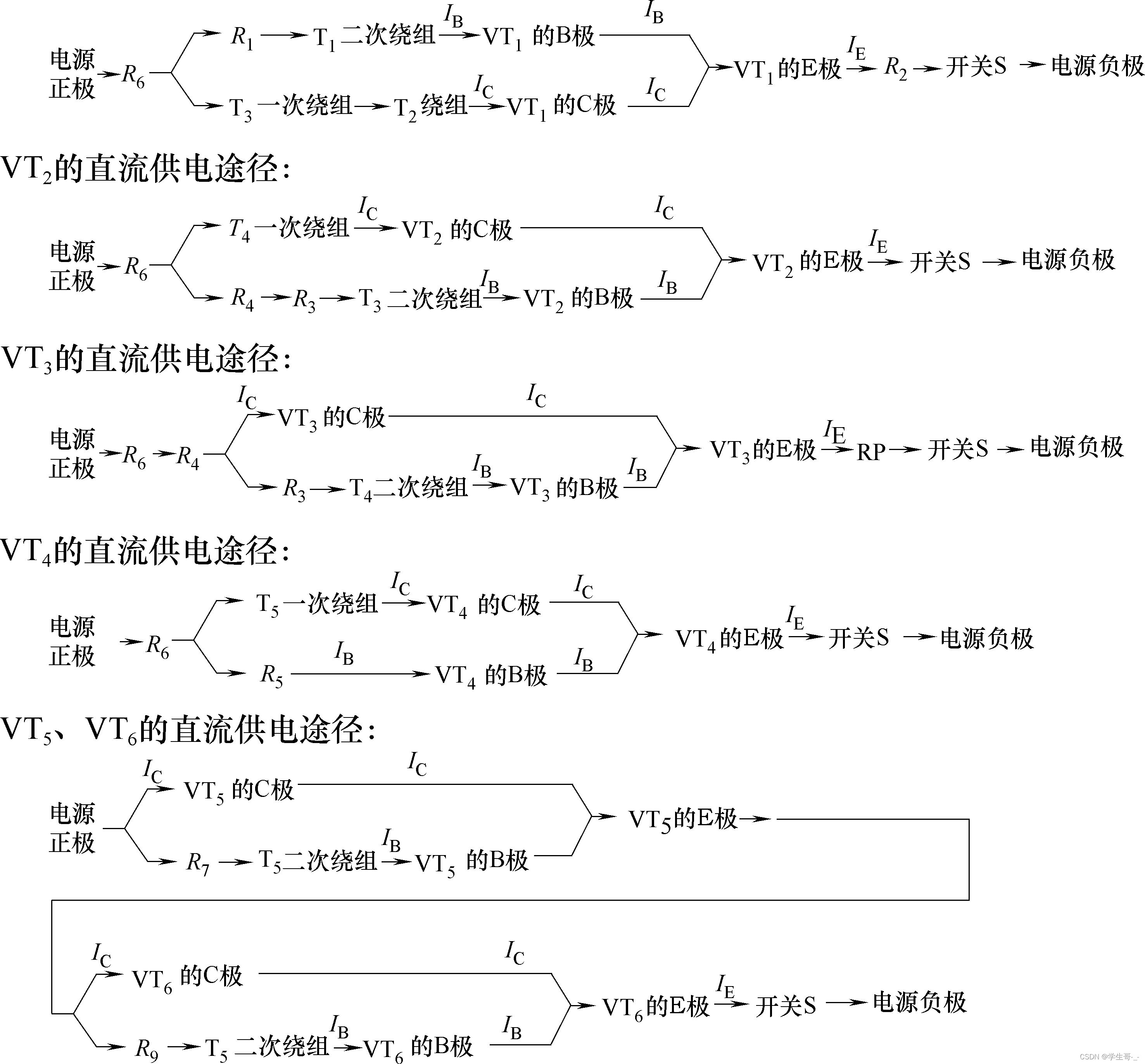

   电路直流供电主要是晶体管的供电， 各晶体管的供电情况说明如下。
   VT 1 的直流供电途径：
