第十八篇，Simulink with Git

一、综述

本篇以MATLAB R2021b为基础讲解如何对Simulink模型做Git管理，mdl与slx均可。

Git并非只能对手写代码做版本管理，它的应用十分广泛，囊括了各种使用编程语言编写的代码、脚本、office文档，以及本篇要讲述的Simulink模型（含MATLAB脚本.m、.mat等各种格式的文件）。

MATLAB使用IDE的集成式方法做Git管理，内嵌原生Git内核以及自带的比较工具，既可以对传统如.c.cpp以及.m等代码类文件进行常规的文本比较，也可以对Simulink模型做可视化对比，在MATLAB体系下一以贯之地提供丰富且优质的服务。

注：查看本篇内容的前提是开发者具备编程、MATLAB/Simulink、Git等基础以上的知识及能力，非小白。

二、无Git比对

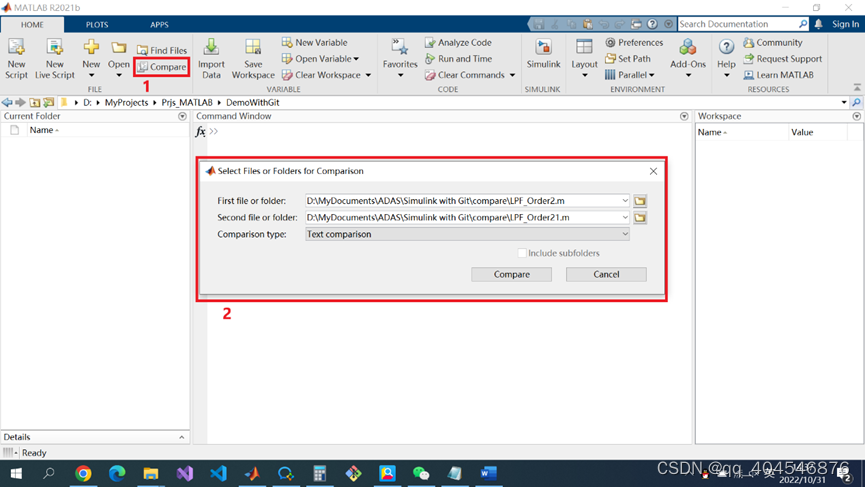

MATLAB提供了一项非常贴心的功能，可以在未使用Git时单纯地做比较工作，如下图所示，在MATLAB主界面左上角点击【Compare】即可呼出比对窗口，如步骤2所示。在步骤2的比对窗口中首先选择要比较的文件，支持文件夹下的批量比对，其中“Include subfolders”复选框可设定比对操作是否涵盖子文件夹，这里做个简单示例，对两个m文件进行文本比对。

点击步骤2中的【Compare】按钮即可跳转到比对结果窗口，如下图：

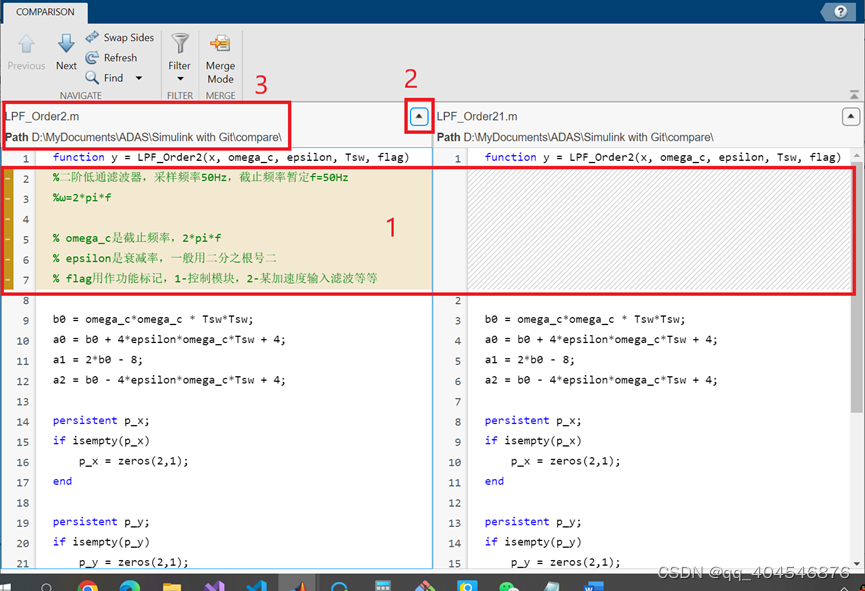

如1所示即标识出了两份文件的差异，在这里我是把注释删掉做为差异，它标识出了差异的具体内容、所在代码行位置等，和常规Git操作等同；还提供了其它增量操作，如查看文件路径，点击如2所示小三角即可显示如3所示的文件完整路径，以备开发者应对可能的逻辑短路、临时遗忘；顶部菜单栏中提供的更丰富功能请自行深入探究。

依次按照上述步骤，最关键的对Simulink模型的比对呈现如下，这是我们最关心的核心功能之一。MATLAB以其特有的图形化方式做了精细的呈现。

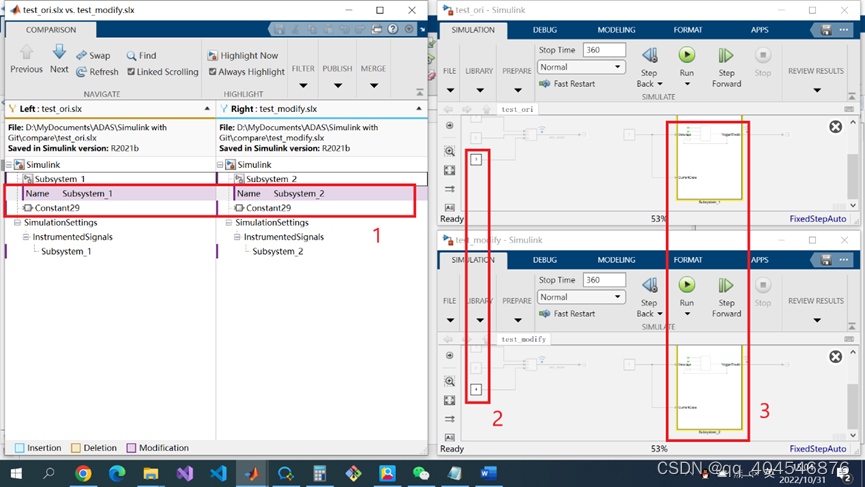

和文本比对不同的是，Simulink模型比对采用了三窗口的形式，左侧窗口用展开树的形式对差异做宏观展示，右侧上下两个窗口分别对两个模型的差异之处做微观细节展示；点击左侧树中的条目，右侧即可直接跳转到模型中相应产生差异的位置，非常方便。

这里我制作了两个差异项，如图中所示，一个是如2所示Constant29这个常量模块数值的差异，一个是数值3一个是数值4；另一个是如3所示子模块名称的差异，一个叫”Subsystem_1”一个叫“Subsystem_2”。均高亮显示。

由于截图的原因可能看不清楚细节，不过无伤大雅，领会精神即可。

三、关联Git

讲过了对比操作，接下来我们讲一下版本管理中另一个核心功能，也就是关联Git的操作。

首先讲下如何像代码那般对Simulink模型创建仓库。

仓库以Simulink Project为基础，我们必须首先创建一个Project。在MALTAB中打开Simulink界面（此步不讲，默认会），选择“Blank Project”，在弹出的Create窗口中设置路径和Project Name，最后点击【OK】。

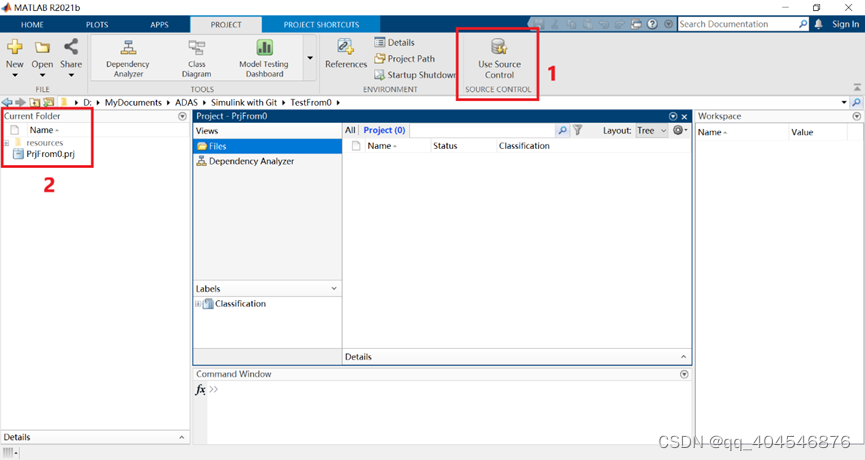

【OK】之后出来的界面很简单，它是跳转回了MATLAB主界面，比空荡荡的MATLAB主界面只是多了点儿Project相关的东西，不过同样空荡荡，只有2标识的.prj文件，在不起眼的角落用微弱的声音告诉世人我们刚才做了什么。之后的操作就是点击菜单栏中的1标识“Use Source Control”，大概翻译就是“使用源码控制”，接下来就正式引入Git了。

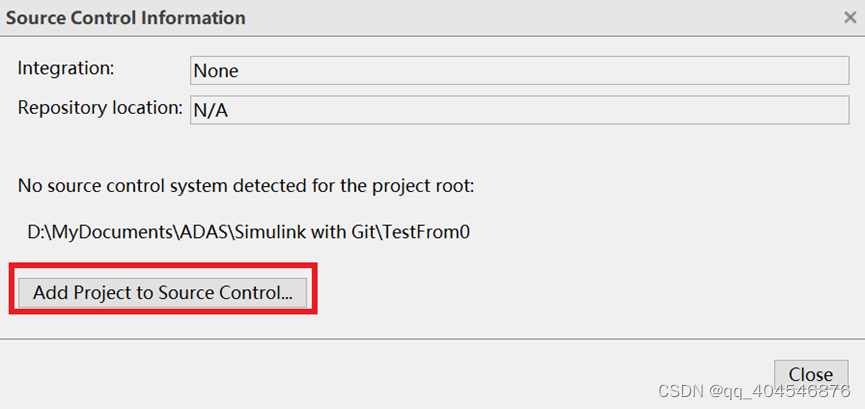

 在出现的扁平小窗口中点击“Add Project to Source Control”：

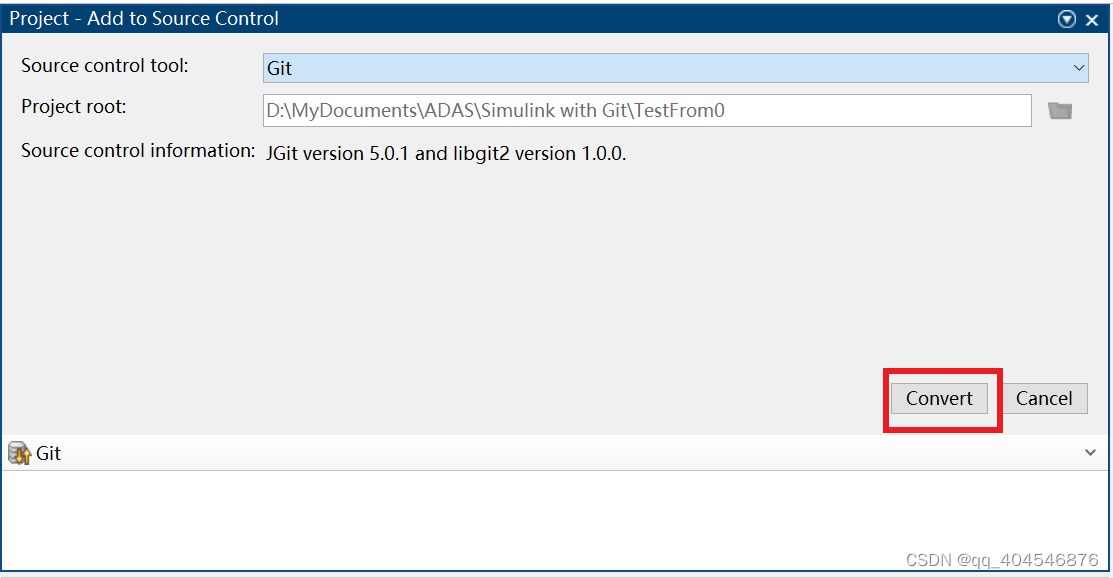

继续出现小窗口，这个小窗口里为我们提供代码管理工具选项（Git、SVN等）、告诉我们当前Project所在路径，点击【Convert】即可：

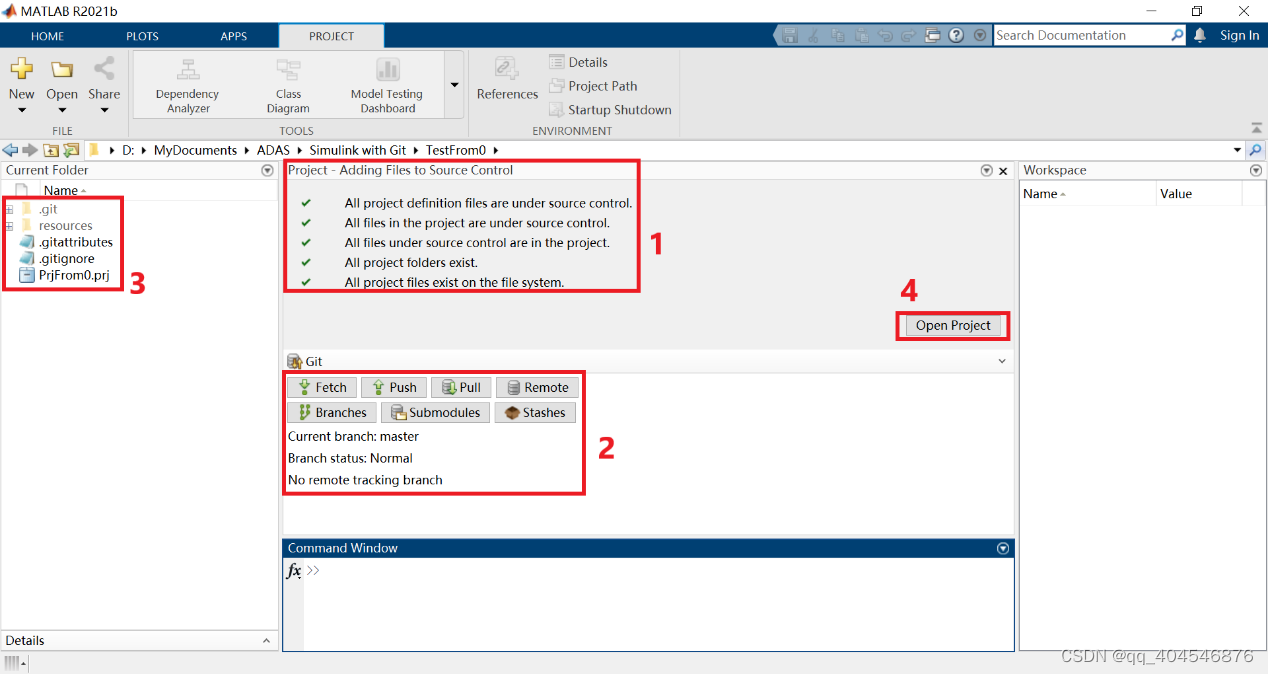

【Convert】之后即完成引入Git的操作，MATLAB主界面出现了新的变化。【Convert】有一个很快速的过程，如1所示跟装Visual Studio似的都打了勾说明顺利完成，如果有×可能操作失败需要检查检查了；然后就出现了2所示我们熟悉的Push、Pull、Branch等操作；3那里也出现了.gitignore、.gitattributes、.git等必要的文件（夹）；当然了，我们不是在这个狭窄逼仄的空间里操作，所以点击【Open Project】进入到我们正式使用的界面。

四、日常操作

正式使用的界面也是我们日常操作最重的地方，仔细讲解一下：

4.1 创建仓库

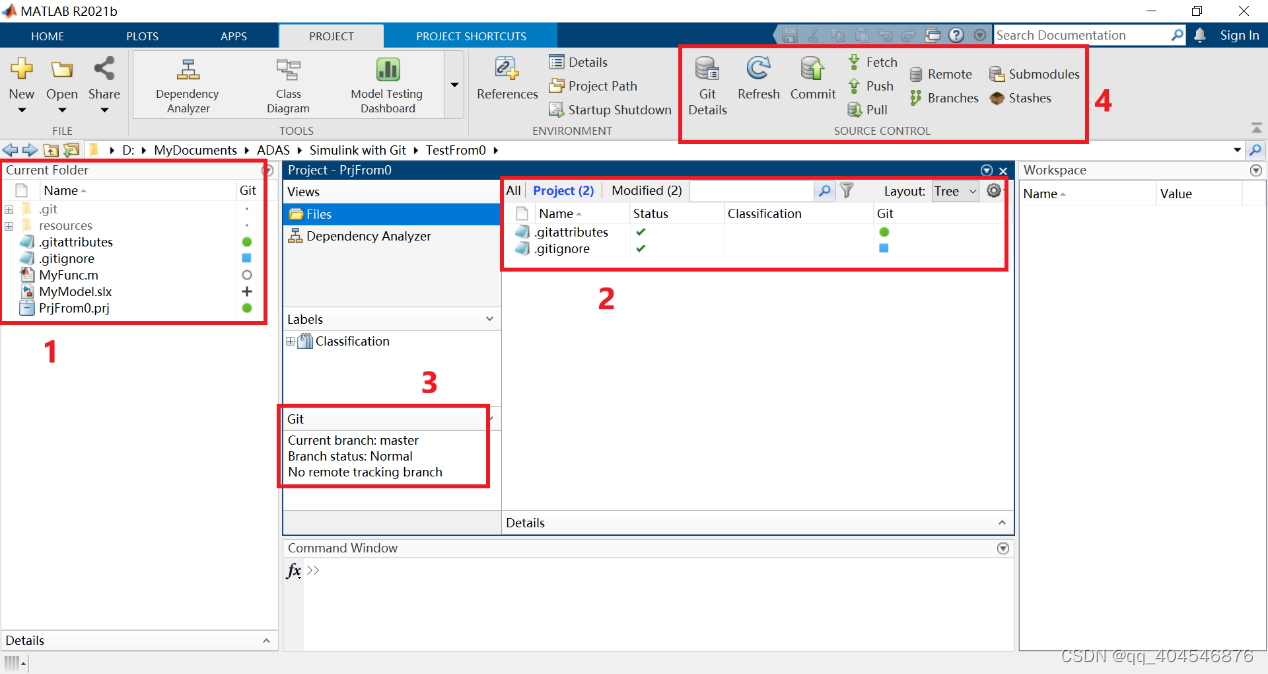

如1所示为当前Git仓库中的内容，

• 细小圆点，代表被ignore的；
• 绿色圆圈，代表已commit；
• 蓝色方块，代表相对上一版本发生修改但尚未commit；
• 白色圆圈，代表未track，一般就是新进入目录的文件；
• 黑色加号，代表已track的新入文件；
• 实践发现MATLAB中可能淡化了add的概念。

如2所示为Project中的内容，All表示全部的，Project表示纳入到当前Simulink工程中的文件，这个和Git管理不冲突，Modified包含相对上一版本发生修改的以及新track的文件。

至于把文件纳入Project中的作用不甚了了，只做个操作上的简介吧：

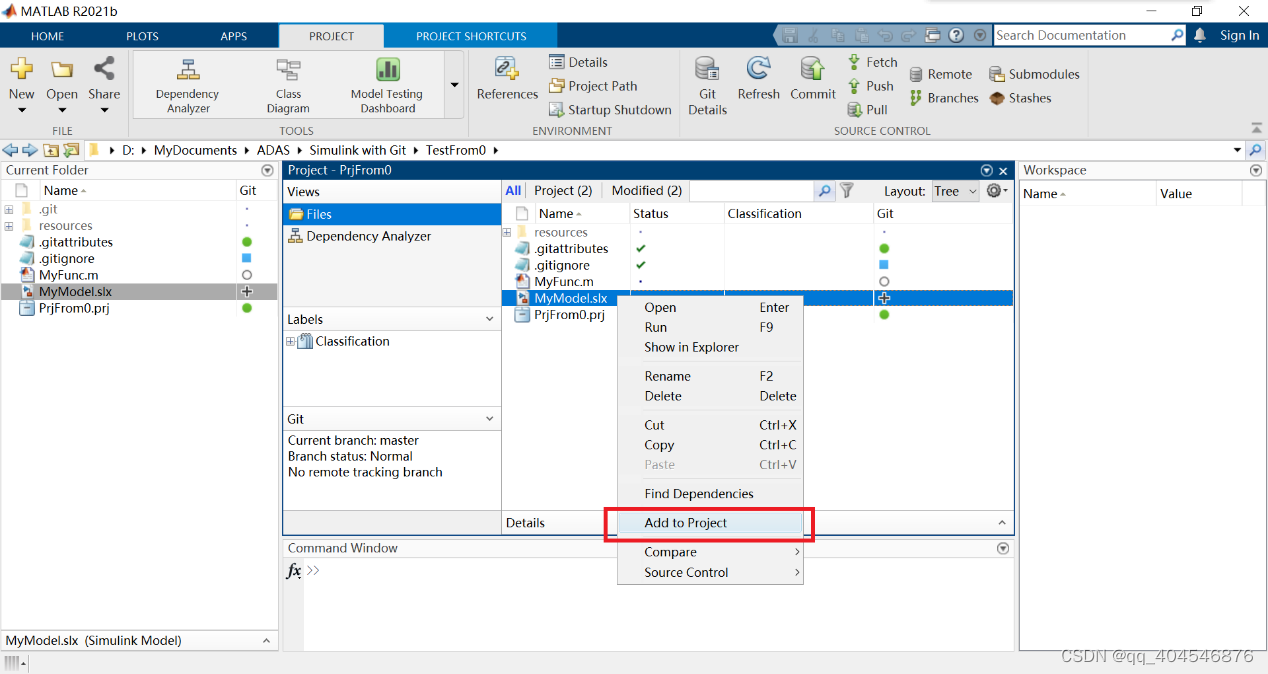

比如MyModel.slx还没纳入Project中，那么在All中找到它，在它身上点鼠标右键，然后“Add to Project”中即可，之后Project那一栏里就有它了。

重要的是，对于未track的新文件，纳入Git管理是一个必须的操作（否则commit时会被落下），步骤如下：

1. 在左侧文件树中找到，比如MyFunc.m；
2. 鼠标右键，选择“Source Control”；
3. 选择“Add to Git”。

至此，我们用Git管理的Simulink模型仓库已具备雏形，可以开展进一步操作了。

4.2 Commit

假设我们现在就在日常开发过程中，本次编辑完成，提交commit是这样的：

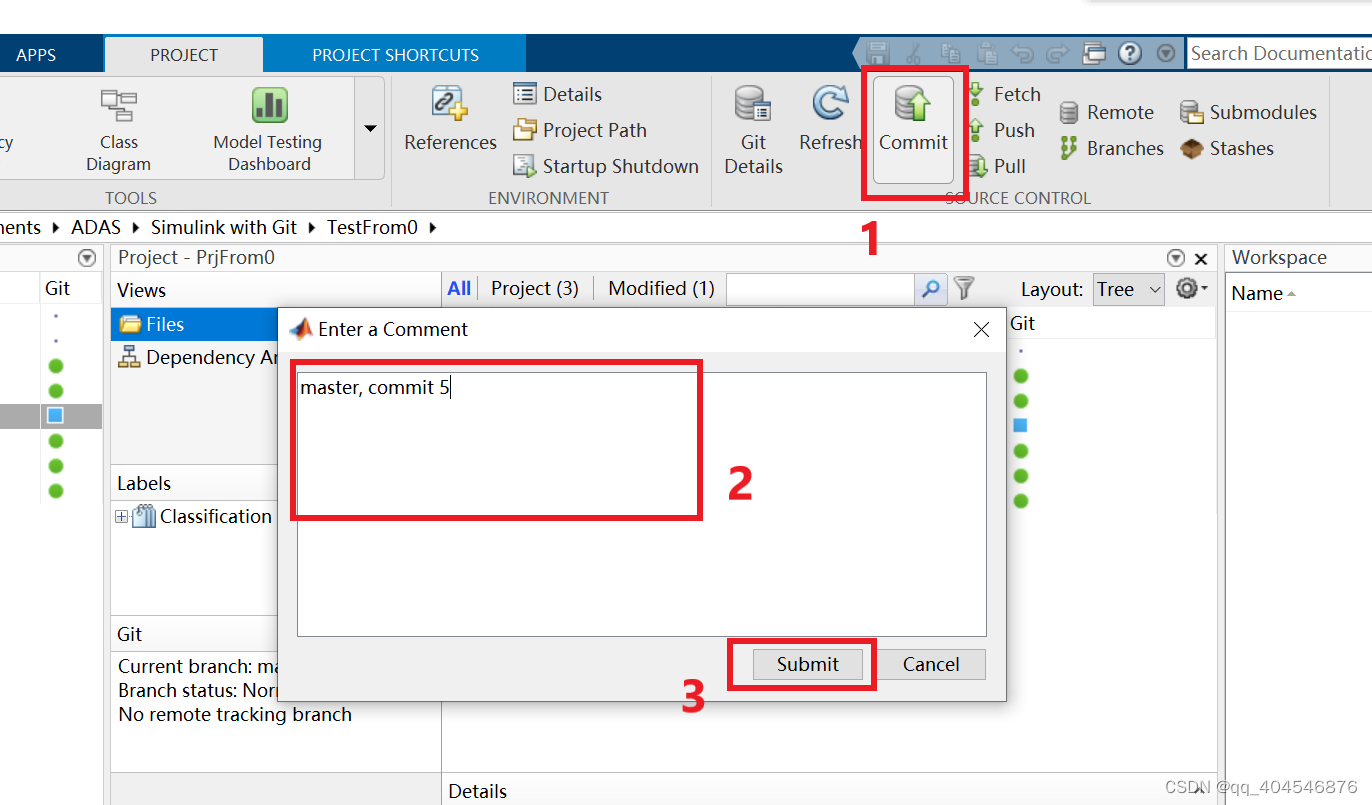

1. 菜单栏中点击【Commit】；
2. 弹出Commit窗口，输入Comment；
3. 点击【Submit】完成提交，所有被track的文件（夹）即变成绿色圆圈标识。

4.3 分支管理

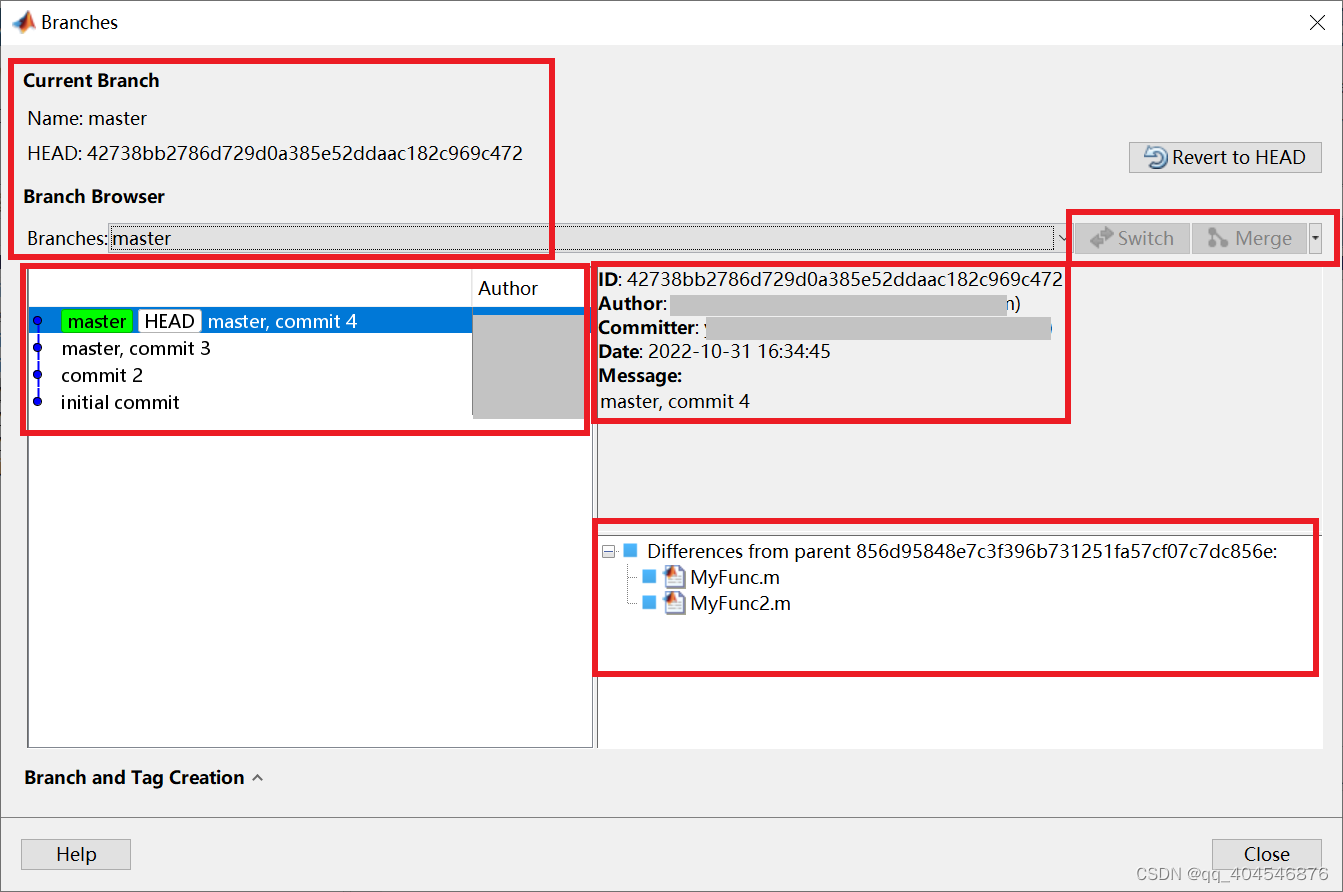

在上图中【Commit】右侧有【Branches】按钮，点击进入分支管理界面。分支管理界面为开发者展示了当前分支信息、提交历史、作者、提交人、差异文件等信息；另外，直接在差异文件上点击右键，选择“Show Difference…”即可如前文所述进行比对，非常便捷。

可以看到，分支管理界面还提供了分支列表、【Switch】、【Merge】等必要操作。

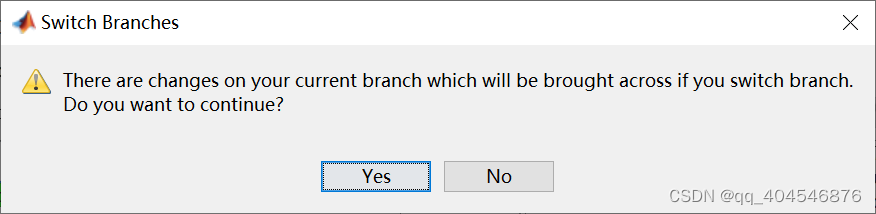

选定分支后点击【Switch】即可在分支间切换，不过最好在当前分支无修改或已stash时再switch，否则属于强行切换将带来附加操作，MATLAB也会给出下图所示的提醒。

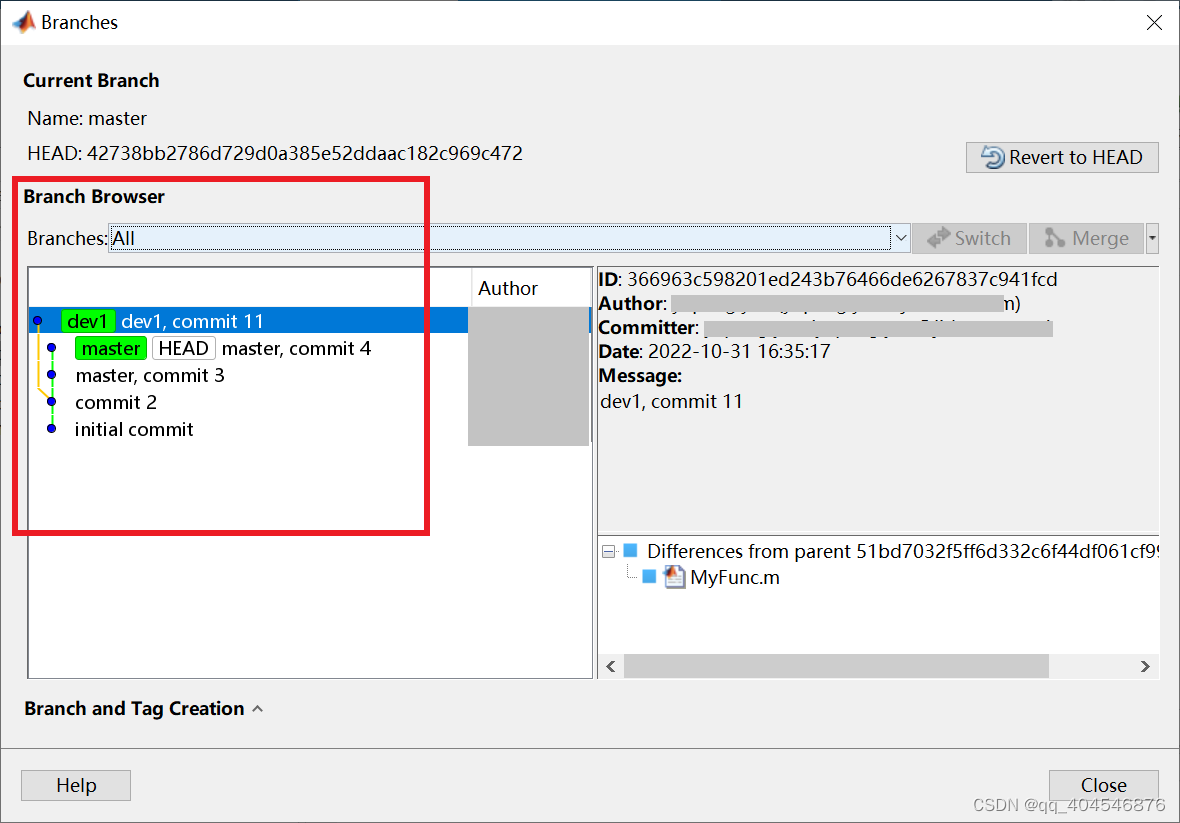

分支列表中选择All，可查看全部分支的提交历史走向及互相关系：

创建分支：

1. 打开分支管理界面，在分支列表中选择当前分支；
2. 在提交历史中选择创建分支的提交点；
3. Branch and Tag Creation，给新分支起名，如dev2；
4. 点击【Create】按钮完成创建。

4.4 stash

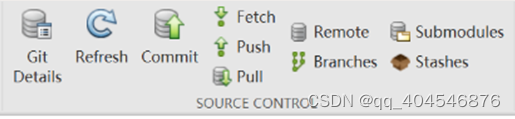

在菜单栏【Commit】、【Branches】按钮右侧有【Stashes】按钮，点击后进入stash管理界面：

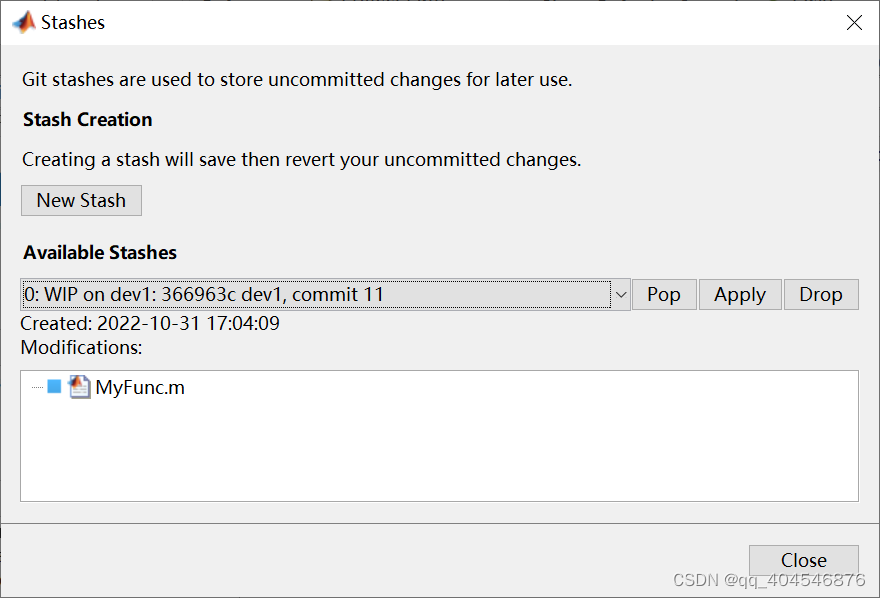

1. 点击【New Stash】按钮对当前工作区创建stash，并回到未修改状态，即上一次提交完成的状态；
2. Stash界面中会显示stash列表、所在分支及提交点、被缓存的文件、日期时间等信息；
3. 点击【Pop】应用stash并删除、点击【Apply】应用但不删除、点击【Drop】删除但不应用相当于废了。

4.5 Remote

其它如Fetch、Push、Pull等与远程仓库相关的操作不再做细致解释，了解了前述内容后即可顺利操作，【Remote】按钮集成了设置、查看、校验远程仓库的功能。

五、debug

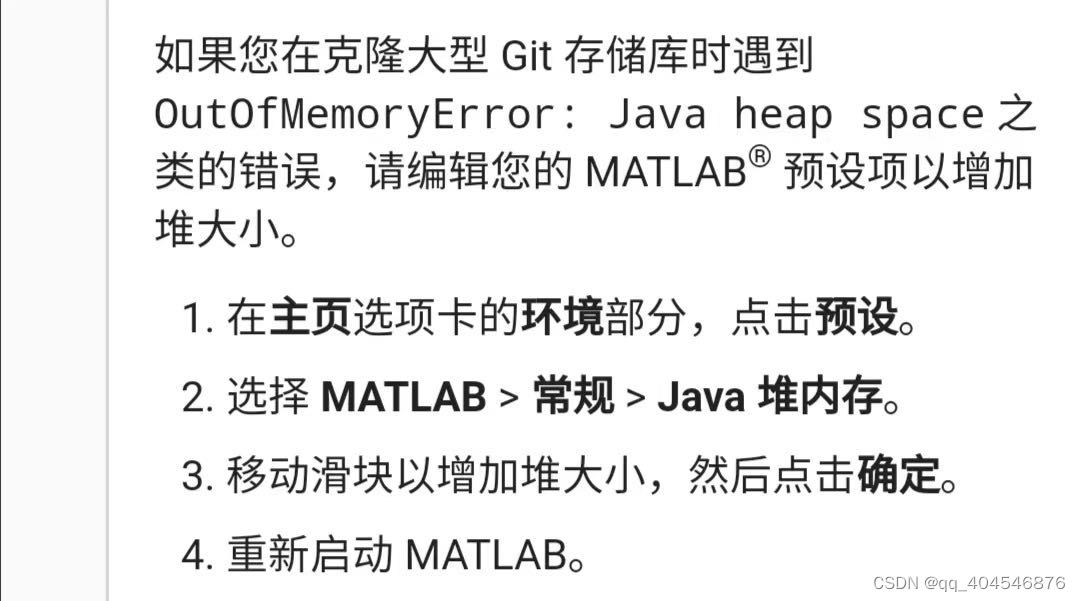

整个创建过程基本是点点按按的自动化操作，无需手动介入，但第一次不太顺利，出现了一点儿小情况，具体细节记不清了，只模糊记得一个bug和费劲八虎找到的solution如下，不深究了，遇到什么进行不下去的阻碍时别硬上，试试道具：
