反相器，传输门，电平移位

反相器

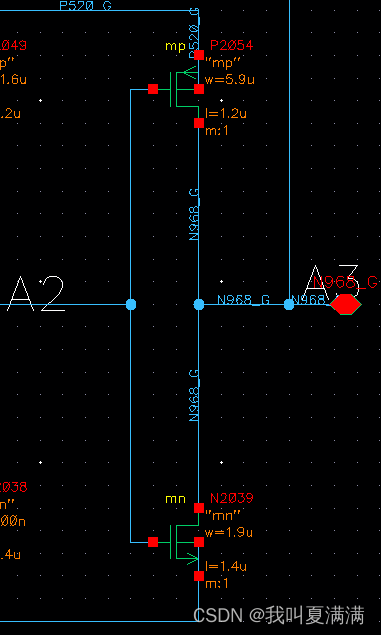

A2输入1，p管关断，n管开启，相当于p管做大电阻，把A3压低，vdsn很小，处于深度线性区，也相当于小电阻，根据电阻分压也能得到A3输出电压为0。

有时候如果输入是数字信号，也能达到反相器的效果。

对于下图，Pmos电流镜，A4输入数字信号，这个也是做的反相器

因此其实就类似于本科信号与系统这个科目，学的就是激励与系统产生响应，对于不同的激励在相同的系统下能得到不同的响应，对于上面这个电路，如果A4输入是一个小信号，那么改电路就是一个正常的电流源做负载的共源放大器，但是输入是数字信号的话就是做反相器。

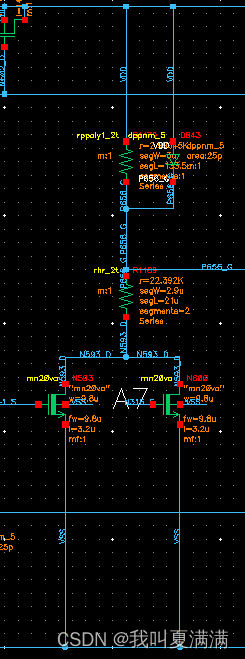

就像下面这个电路，一个输入是上面反相器的输出，一个是数字信号A7，那么这个电路就是一个或非门，当两个输入，其中一个输入是1时，输出为0。

传输门

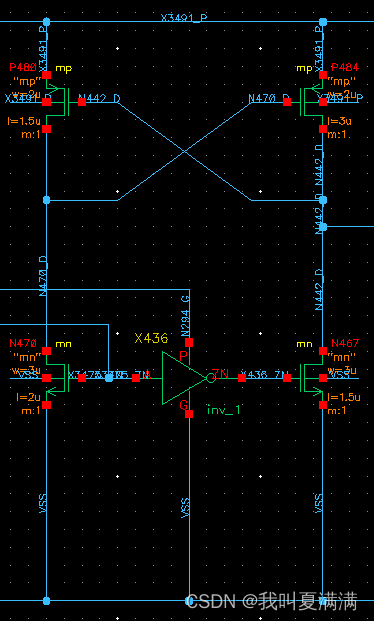

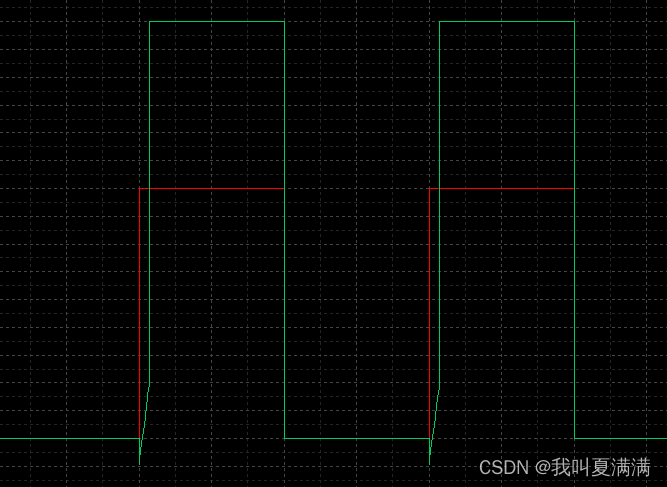

电平移位

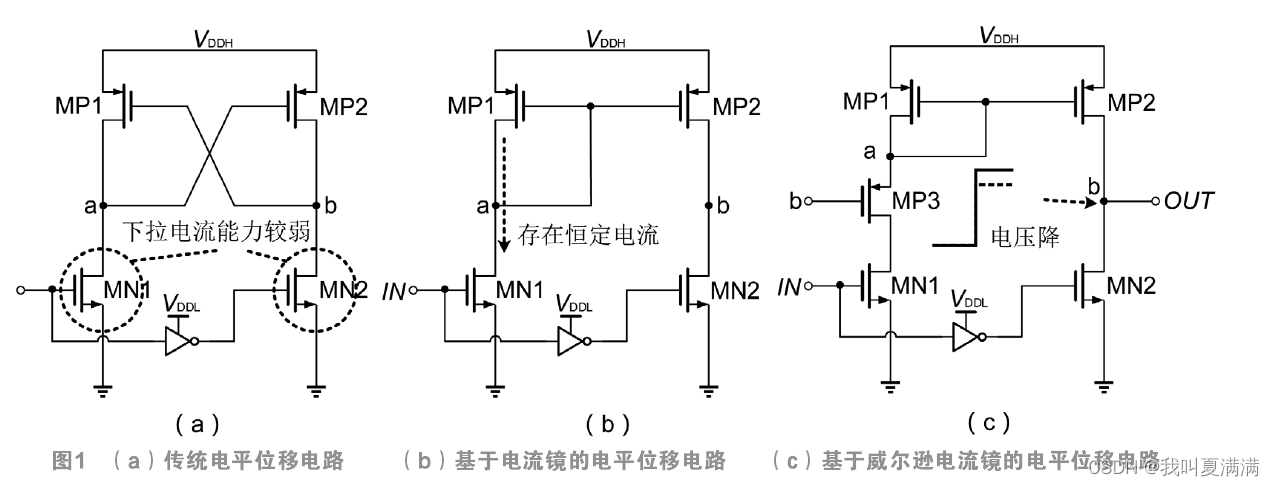

图1(a)为一种传统的电平位移电路，当输入信号IN为“1”(VIN=VDDL)时，MN1开启，MN2关断，MN1管将结点a电位下拉，从而MP2导通，对结点b充电，随着结点b电位的上升，MP1关断。类似的，当输入信号变至“0”(VIN=VSS)时，MN1关断而MN2导通，整个过程将反置。值得注意的是，当输入信号由“1”变“0”时，a点的初始电位不能瞬变而仍然为“0”，因此MP2一开始仍然导通，对结点b进行充电，削弱了MN2对结点b放电的作用，使得电位转换变得缓慢(对结点a的分析同理)。

我们可以看到在结点a、b存在着上拉管(MP1和MP2)和下拉管(MN1和MN2)的电位争夺，上拉P管对N管的下拉产生阻碍作用。所以，当输入电压与VDDL/VDDH偏差很大，特别是低于阈值电压时，下拉管的下拉能力远小于上拉管的上拉能力，电路无法正常转换电平。

为了解决这样的问题，提出了基于电流镜的电平位移电路。如图1(b)所示，该结构利用电流镜限制了电流，从而在下拉管对输出结点放电时削弱了上拉管的上拉能力。然而，该结构存在一个明显的缺点，当输入信号IN处于“1”时，存在较大的流经MP1和MN1的恒定电流，产生了额外功耗。为减少这样的静态功耗，提出了如图1(c)所示基于威尔逊电流镜的电路。

电路中引入MP3以消除恒定电流，当输入信号IN为“1”时，输出电位上拉至“1”，使得MP3处于关断状态，从而截断了之前存在的恒定电流。但是，这种结构会造成结点b产生电压降，当结点b电位还未完全上拉至VDDH时，MP3已经关断，造成结点a电位上浮而关断MP2管，使得结点b的电平浮动且低于VDDH。

 https://zhuanlan.zhihu.com/p/301279925

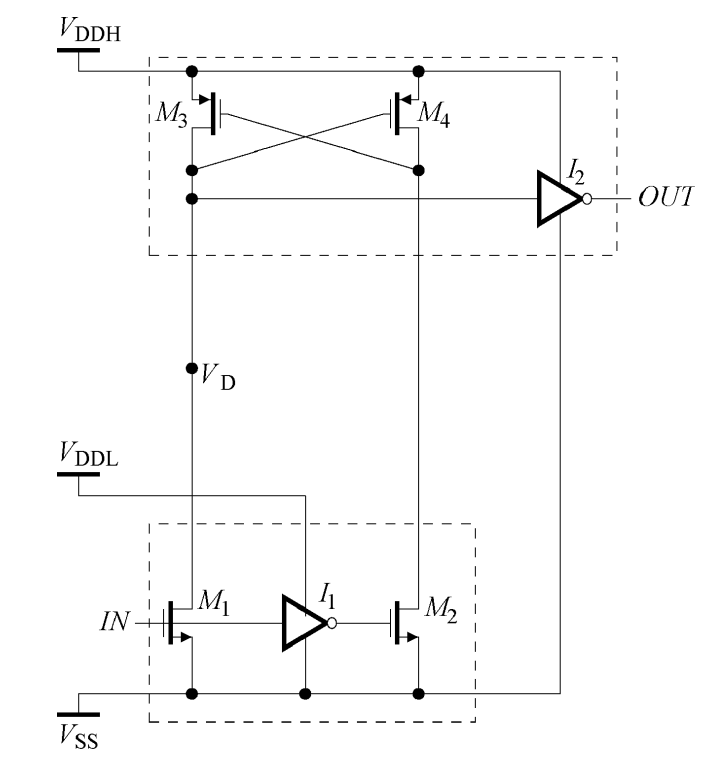

我们首先来看一个图

这是一个最简单的Level Shifter，其作用是将电平从0～Vin转换到0～VDDH。

具体工作原理，简单点讲就是：

当Vin为0时，Vg2为1，M2导通，将M2的D端电压拉低至0，然后M3导通，将VD充至VDDH，通过反向器最终输出0。

当Vin为1时，M1导通，VD被拉至0，通过反向器最终输出VDDH。

看起来似乎很简单是吧？不过如果你管子尺寸设置得不够好，这玩意儿是没法正常work的。为什么呢？我们来仔细分析一下：

我们已经知道，在刚刚Vin为0时，给我们的初态是VD＝VDDH，VDM2=0。不妨从这个状态开始分析，假设此时来了一个高电平Vin：

那么M1导通，嗯，自然的，VD拉到0。等一等！不要急，让我们把这个过程放大一万倍，最关键的地方就在VD被拉到0这个过程。

事实上，M1导通以后，M3也会立马跟着导通，也会有电流的。你可能会疑惑，如果那这俩都导通都有电流，VD电压怎么办？

要知道，M3的Vgs此时可一直都很大，一直都是VDDH，之前关断是因为VDS为0，现在你M1一导通，但凡把VD往下拉一点，使得M3的VDS从0开始增大了，他马上进入线性区。

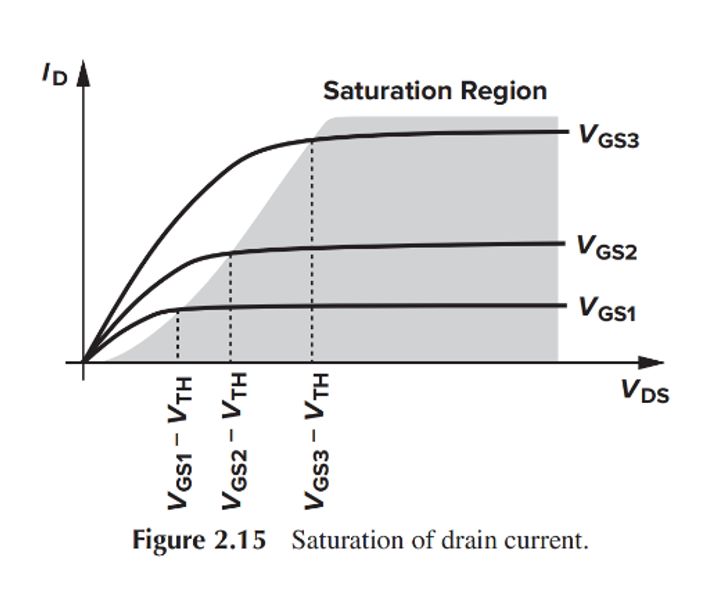

此处上拉神书里这个图：

那VD怎么办？幸好，由图中可以看出，此时M3在深线性区，电流很小；而M1处于饱和区，电流比较大。看到这里，你可能觉得答主该回头重新念个大一好好学一学电分，因为这个时候连KCL都特么不满足了。但其实不是的：正是这两个电流的差值，让VD这个点的节点电容放电，才使得该点电压能够继续降低的。

最精彩的地方就来了。

注意，随着这个放电的继续，VD会越来越低，根据上面那个图，考虑沟道长度调制效应，M1的Vds越来越小，M3的Vds越来越大。这就导致M1电流会越来越小，M3电流会越来越大，但是M1的电流始终比M3大，这保证了VD这个点的寄生电容能持续被放电。

但是，会不会某一时刻他俩电流一样了呢？当然有可能。那下一刻会怎么样？分两种情况，第一种情况，如果他俩相等的时候，VD的电压比较高，不能使得M4导通，那么不出意外，他俩会一直保持这个电流。系统会一直保持这个状态。第二种情况，如果他俩电流还未相等，VD电压就已经比VDDH低了一个VTHP，那么M4导通，M2漏端拉高，M3关闭，VD只放不充，很快放到0，然后经过反向器输出VDDH。

第二种是我们想要的，第一种是我们需要避免的。那么怎么保证他一定能是第二种状态呢？

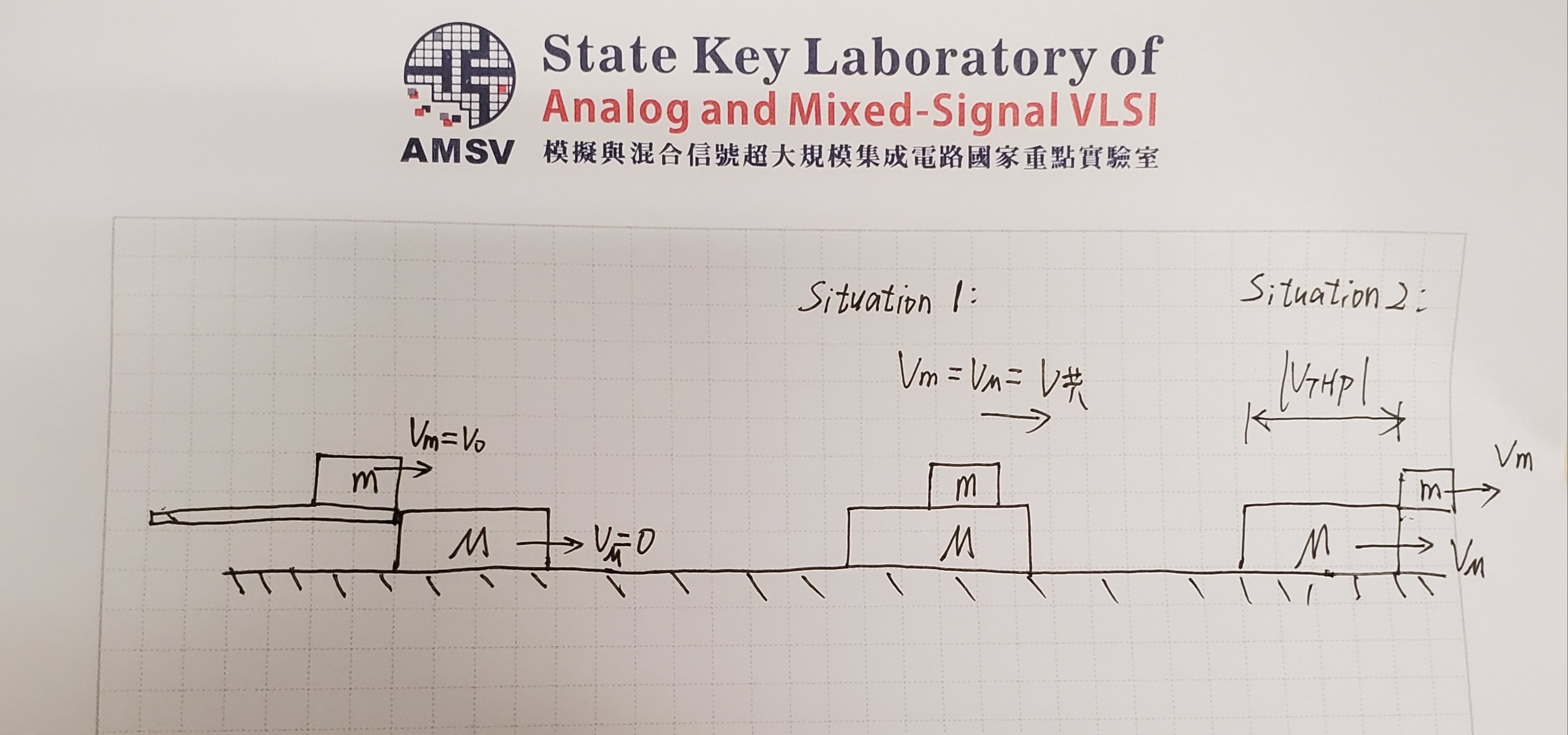

看到这里我不知道你有没有觉得上面这个模型有点眼熟：一个小木块m以初速度V0冲到一个静止的木板M上，假设地面光滑，两者接触面粗糙。m一直减速，M一直加速，但是m速度始终比M大，如果共速时m还未脱离M，那么不出意外，它俩会一直以一个共同速度运动下去，系统保持稳定；如果共速前m就已经脱离了M，那么就算任务完成。对应一下，m和M的速度分别对应M1和M3的电流，电流在时间上的累积量－电荷，这里我们除以一个电容，对应电压。两木块相对位移对应电路中Vd节点寄生电容的电压改变量，即M3的Vds。

在解决这个问题的时候，我们一般是找临界点，当它俩相对位移为M长度时（不记m长度），算出两个木块的速度，相等为临界值。

那么对应到我们的电路中就是，算出当VD下降到VDDH-VTHP时，两个管子的电流，相等为临界值。如下：

解出来的尺寸比，正好就是我们保证电路能正常工作的最小尺寸比。

两句话总结：

1. N管要够大
2. 物理学牛逼

[1] Yashodhan Moghe, Nanosecond Delay Floating High Voltage Level Shifters in a 0.35um HV-CMOS Technology, IEEE Journal of Solid-State Circuits,2011.

[2]Behzad Razavi, Design of Analog CMOS Integrated Circuits.
