本文介绍了如何利用JFET或MOSFET构建输入偏置电流小、噪声低的OP放大器，通过源极跟随器和恒流负载设计，用于高阻抗传感器信号放大。讨论了FET放大器的噪声优势及与晶体管的比较，并展示了2SK389双JFET在电路中的应用实例。

没看懂

某些OP放大器的输入级SN75188N采用JFET或者MOSFET，输入偏置电流（流过输入端的电流）非常小。这种OP放大器应用于对几乎不能够取出电流的信号源（例如，高阻抗传感器等）的输出进行放大的电路中。
    前级采用FET的OP放大器要比前级采用晶体管的OP放大器的噪声特性差些。

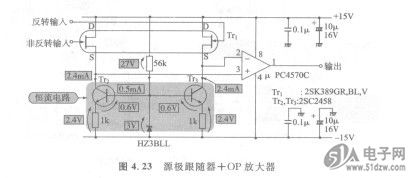

    图4.23足用恒流负载驱动的源极跟随器与晶体管输入OP放大器组合的电路。它可以形成输入偏置电流小而且噪声低的放大电路。



    源极跟随器部分的设计与一般的恒流负载源极跟随器完全相同。但是两个输入端（反转输入和非反转输入）的FET的VGS之差成为电路输入偏置电压，所以两个源极跟随器使用的FET的VGS应该尽量一致（在放大器中使用时，输入偏置电压被设定增益倍增
