模拟CMOS集成电路学习笔记：单级放大器(2)源极跟随器

       书接上回，上一篇文章用了较多的篇幅去讲解共源极放大电路，一个原因是共源极放大电路在实际应用中较多，且变形也相对最多。接下来的几个放大电路虽然篇幅较少，但也不能忽视对他们的学习和理解。话不多说我们直接开始。

三、源极跟随器

        今天要讲的放大器是源极跟随器（其实就是共漏极放大电路）。这种电路结构通常被用来作为前一级放大电路的缓冲级来使用。如图3.1所示为源极跟随器的电路结构。

 图3.1 源极跟随器的电路结构

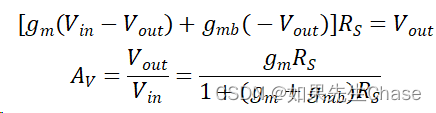

         大信号分析略微繁琐，这里留给读者自己去解析。我们直接来看小信号分析。如图3.2所示为小信号等效电路，根据KVL我们直接写出：

 图3.2 源极跟随器的小信号等效电路

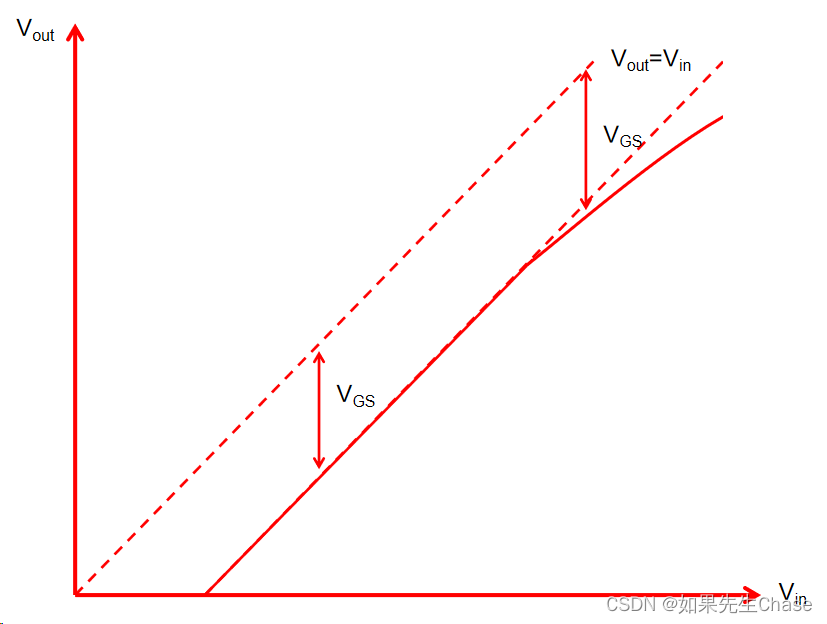

         我们接下来再来分析一下输入输出特性。当Vin-Vout<VTH时，M1处于关断状态。此时M1中无电流通过（忽略亚阈值导通情况），流经Rs的电流为0，输出电压Vout也为0；当Vin>VTH时，此时VGS=Vin-Vout,VDS=VDD-Vout。因为Vin-Vout刚刚大于VTH，此时管子处于临界导通状态，即VGS-VTH刚刚大于0，此时VDS必然大于过驱动电压VOD。因此管子在导通后即进入到饱和区。只要Vin不大于电源电压VDD，管子将一直工作在饱和区。如图3.3所示为源极跟随器的输入输出电压特性。

图3.3 源极跟随器的输入输出电压特性曲线

         因为VGS=Vin-Vout，在图3.3中我们可以看到，输入与输出的差值保持在一个稳定的范围内，我们可以说，源极的输出电压“跟随”了栅极的输入电压。

输入电阻：无穷大

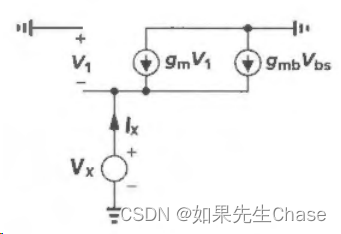

输出电阻：很简单，我们直接画出小信号下计算输出电阻的图（图3.4）：

图3.4 源极跟随器的输出电阻计算

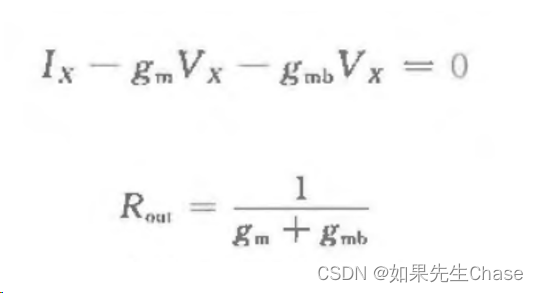

        直接列出KVL方程有：

         好！分析完增益和输入输出电阻后。我们再来看看这个电路的优缺点。首先，输入输出电压目前来看好像是一个不错的线性关系。但事实真是如此吗？我们先来看看输出电压的表达式：

         不难看出，输出电压受阈值电压VTH和漏极电流ID的影响。拉扎维老师在书上举了一个例子。假设Vin从0.7V增加到1V，漏极电流ID增大了1倍（假设，不用管怎么实现的）。那么相应地，VGS-VTH应该变为原来的√2倍。这意味着Vout与Vin的差值（VGS）并不是保持一成不变的，显然，这个电路的线性度并不是那么的完美。

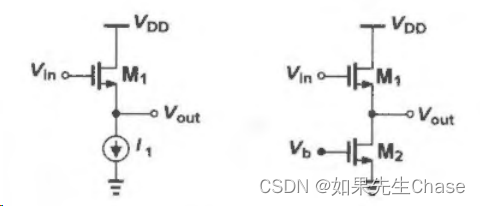

        既然把问题抛出来了，那么当然是有解决的办法。我们想办法让整个电路中的电流固定，这里可以用一个电流源来实现M1漏极电流的稳定。电流源呢，又可以通过一个NMOS来实现，如图3.5所示。

图3.5 用NMOS管为电流源的源极跟随器

        通过加电流源的方式，保持ID=I1，从而保持VGS相对稳定。漏极电流的影响解决了，我们别忘了还有一项阈值电压的影响。VTH主要就与工艺相关了，这一项属于不可控项在实际中无法避免，因此源极跟随器依然表现出了一定的非线性。

        那么除了非线性，还有哪些缺点呢？别忘了三步曲中我们还有最后一步没有说，那就是输出电压的摆幅。理论上，Vout会随着Vin的增加而增加，即便这不是线性关系，Vout的输出摆幅也应是[0,∞]如图3.6所示。但我们前面提到，必须保证管子工作在饱和区内，因此，对于输入电压的大小我们是有要求的。由饱和区的电压公式我们知道，Vin必须满足：Vin<VDD+VTH。因此，Vout=Vin-VGS<VDD-VOD1。还记得共源极的输出摆幅吗？共源极的输出摆幅是[0,VDD]。即便是以牺牲了输出电压摆幅换取线性度的二极管连接型结构，其输出摆幅最大也是VDD-VTH。因此，源极跟随器的输出电压摆幅是相对较小的。

         那么这个电路就真的一无是处了吗？当然不是，前面提到，这个电路的作用是可以实现电压的平移。这个在实际应用中还是比较常见的。好了今天的文章分享就到这里，最近又接到了几个项目，文章的更新可能会稍慢，但是绝不托更！谢谢大家！
