利用findcontours实现仅查找内轮廓

第一次尝试写博客，就当做写一次随笔吧！

最近在做一个小项目，需要检测目标轮廓，而且只需要内轮廓，OpenCV自带的轮廓检测函数findContours使用起来特别方便，利用轮廓之间层级关系即可实现内轮廓查找。

findContours函数的具体使用方法自行查看相关教程和手册，下面仅对本算法相关的关键点进行一些强调和补充，如有错误，还请批评指正。

findContours( InputOutputArray image, OutputArrayOfArrays contours,
                              OutputArray hierarchy, int mode,
                              int method, Point offset=Point());

参数列表中有个数据结构参数：hierarchy（译层次结构），hierarchy是一个向量，其元素个数与查找到的轮廓总数相同，每一个元素中包含4个int类型数据hierarchy[i][0]~hierarchy[i][3]。
分别表示：

1. 表示同一级轮廓的下个轮廓的编号，如果这一级轮廓没有下一个轮廓，则为-1。
2. 表示同一级轮廓的上个轮廓的编号，如果这一级轮廓没有上一个轮廓，则为-1。
3. 表示该轮廓包含的下一级轮廓的第一个的编号，假如没有，则为-1。
4. 表示该轮廓的上一级轮廓的编号，假如没有上一级，则为-1。

具体参考博客：findContour函数详解

参数：int mode：定义轮廓的检索模式，mode不同，轮廓之间的拓扑结构就不同，具体参数定义可参考其他博客。

本文在仅检测内轮廓时使用了mode：CV_RETR_CCOMP 其检测所有的轮廓，但所有轮廓只建立两个等级关系，即外轮廓和内轮廓，如果内轮廓中还含有其他轮廓，则内轮廓内的所有轮廓均归属于外轮廓，以此类推。

---

程序中所用测试图像如下：
测试图片需要在hsv颜色空间下通过红色阈值分割得到二值化图像，对应代码段中find_color()函数，代码如下:

void find_color(const cv::Mat& inputimage, cv::Mat& outputimage)
{
	cv::Mat imageHsv;
	cv::Mat Imagemask, mask1, mask2;

	cv::cvtColor(inputimage, imageHsv, COLOR_BGR2HSV);

	cv::inRange(imageHsv, Scalar(0, 82, 45), Scalar(12, 255, 255), mask1);
	cv::inRange(imageHsv, Scalar(162, 82, 45), Scalar(180, 255, 255), mask2);
	//merge the two mask
	Imagemask = mask1 + mask2;
	outputimage = Imagemask.clone();

}

内轮廓查找代码如下，很简单：

int main()
{
	cv::Mat dstImage, SrcImage, drawImage;
	string path = "F:\\Image_design\\circle4.png";

	SrcImage = imread(path);							//source image
	if (!SrcImage.data) {
		std::cout << "Could not open or find the image" << std::endl;
		return -1;
	}

   //hsv颜色空间提取红色部分
	find_color(SrcImage, dstImage);
	cv::Mat markers = dstImage.clone();
	drawImage = cv::Mat::zeros(SrcImage.size(), SrcImage.type());

	std::vector< std::vector<cv::Point> > contours;
	std::vector<cv::Vec4i> hierarchy;
    //层级关系只选择两层
	cv::findContours(markers, contours, hierarchy, RETR_CCOMP, CHAIN_APPROX_SIMPLE);
	for (int i = 0; i < contours.size(); i++)
	{
		if (hierarchy[i][3] != -1 && contourArea(contours[i]) > 50)
		{
			drawContours(SrcImage, contours, i, Scalar(0, 255, 0), 2);
			drawContours(drawImage, contours, i, Scalar(0, 255, 0), 1);

			cout << "向量hierarchy的第" << to_string(i) << " 个元素内容为：" << endl << hierarchy[i] << endl << endl;
		}
	}

	cv::imshow("contours", SrcImage);
	cv::waitKey(0);
	return 0;
}

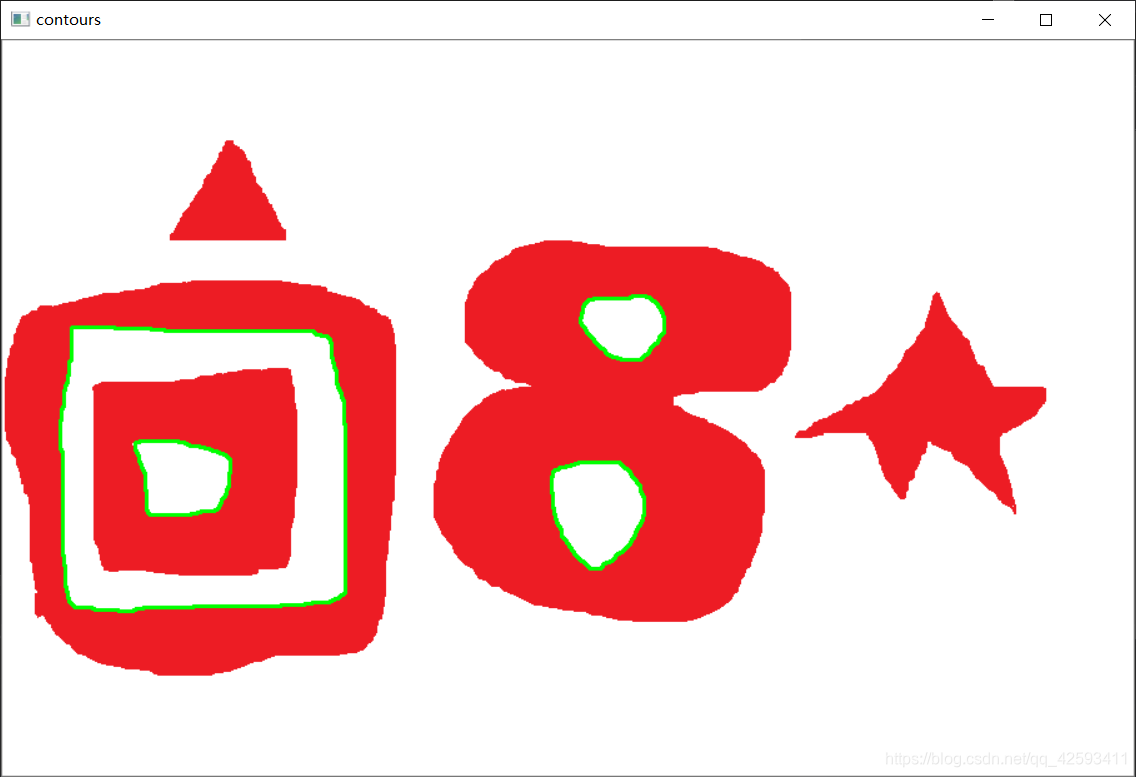

代码执行效果如下：
（绿色即为检测到的内轮廓）

总结：其实只要理解了mode：CV_RETR_CCOMP 和hierarchy的实际意义，算法的关键点就是一句话：
if (hierarchy[i][3] != -1 ) 就保存该轮廓；

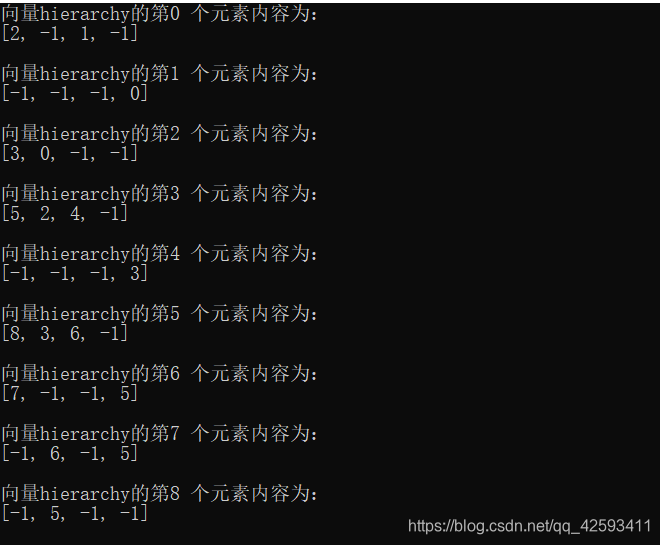

（选用CV_RETR_CCOMP时，上文测试图的层级结构数据）

因为层级关系就两层，当向量hierarchy元素中最后一位数据不为-1时，表示该轮廓存在外轮廓，那么此轮廓就是内轮廓了。
