【Altium designer】如何添加过孔阵列

最新推荐文章于 2025-03-14 19:59:18 发布
最新推荐文章于 2025-03-14 19:59:18 发布
阅读量1.7w 收藏 31
点赞数 4
分类专栏： PCB设计教程 文章标签： Altium designer 过孔阵列 放置过孔 多过孔 AD18
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42605300/article/details/117534904
版权
本文介绍了在Altium Designer中添加过孔阵列的详细过程。通过【Tool】菜单的【Via Stitching/Shielding】选项，选择【Add Stitching to Net...】，然后设置过孔的内径、焊盘直径、间距和安全间距等参数，最后确认应用到指定网络，即可在板面上生成过孔阵列。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

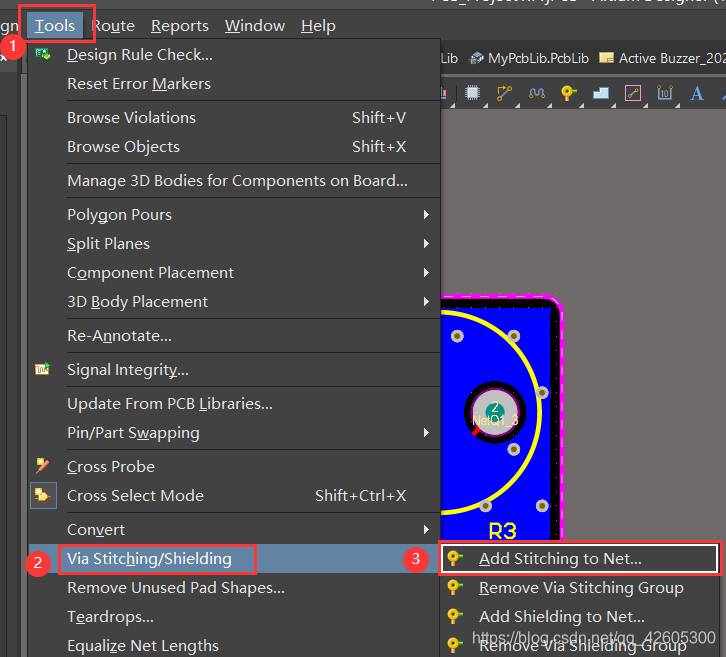

按下图1指示，执行【Tool】菜单栏下【Via Stitching/Shielding】选项卡中的【Add Stitching to Net...】选项

图1 “添加过孔阵列”选项

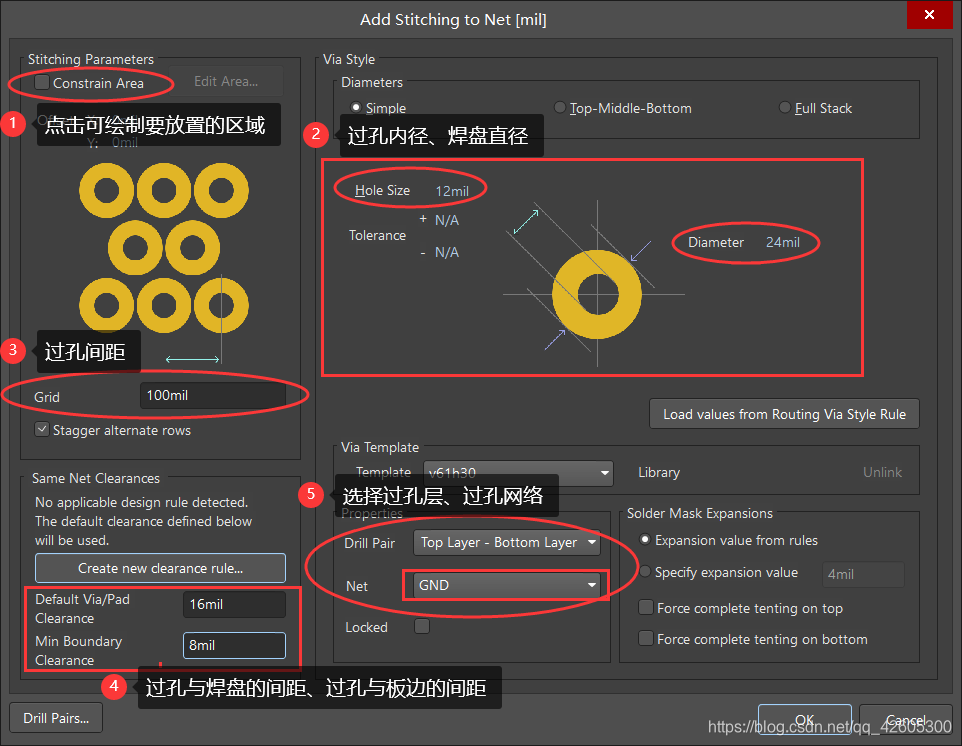

 点击【Add Stitching to Net...】选项后，会跳出一个窗口，让我们设置过孔阵列的参数信息，如下图2所示。

图2 过孔阵列参数设置
  1. 过孔阵列区域：勾选该选项框，即可绘
