函数发生器输出电压值会与设定值不同

函数发生器输出电压值会与设定值不同

我是在做STM32AD采样时发现的这个问题，明明输出的信号峰峰值1V，通过单片机计算过幅值之后，却翻了一倍。加上直流偏移量之后，就变得无规律可循。本以为是程序的问题，后来放到示波器上验证了一下，发现结果和我用STM32计算的一模一样。
实际上，是因为两个仪器的阻抗不匹配。
函数和任意波形发生器的缺省设置的输出阻抗是50欧姆，而示波器则是1M欧姆（大概单片机也是吧）。
现实中的电压源一般可等效为理想电压源串联内阻（阻值很小）的方式。
函数信号发生器高阻输出时，发生器的设置值即为模型中理想电压源的真实值2V。低阻输出时，应接入与发生器输出阻抗匹配的负载网络，达到分压一半的目的。此时，尽管函数信号发生器的输出电压和高阻输出时并无不同（还是2V），但函数信号发生器显示的设置幅值是匹配状态下的输出值（即1V）。
低阻输出状态下，你用1M欧输入阻抗（相当于接入高阻负载）的示波器进行观察，函数信号发生器内阻就起不到分压作用了，测到的值自然就是2V了。

有2个办法来矫正这一差异：

1)可把示波器输入阻抗从标准高阻抗变为50Ω

2）将函数和任意波形发生器的输出阻抗从50Ω调整到高阻

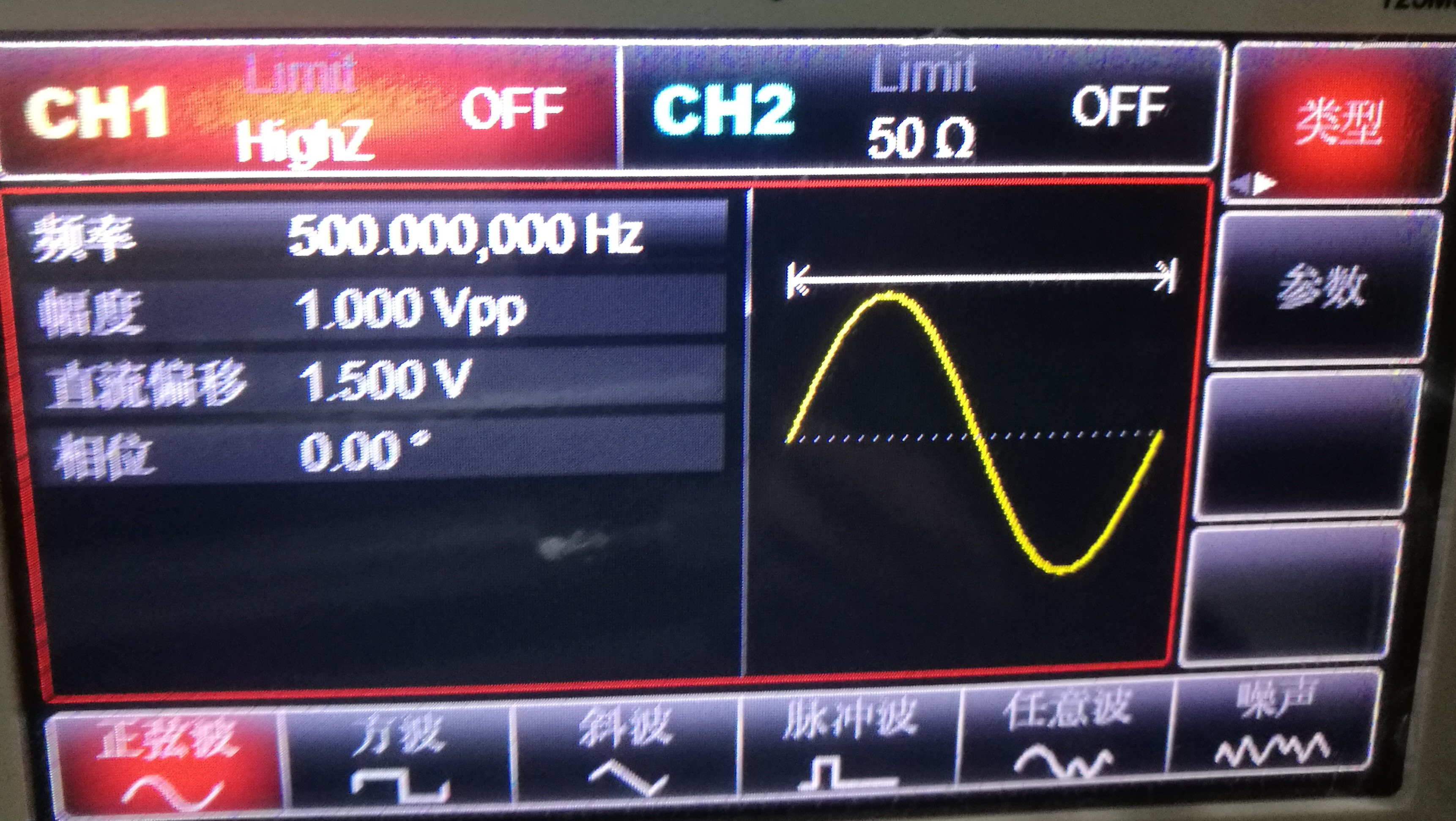

看上图的CH1 和 CH2，默认50欧，设置成为HighZ，一般是点Utility进行设置。
