dq轴是怎么定义的（并分析了坐标系超前滞后关系）

最新推荐文章于 2024-03-07 12:09:21 发布
VIP文章 最新推荐文章于 2024-03-07 12:09:21 发布
阅读量2.8w 收藏 77
点赞数 40
分类专栏： PMSM 文章标签： PMSM dq轴
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42628795/article/details/104812351
版权

定义将同步电机的转子磁极产生的磁场N极中心轴线作为直轴，超前直轴90°电角度的位置定义为交轴。

如果你只是忘了来看一眼，下面就不用看了，如果想继续探究那就往下看吧！！

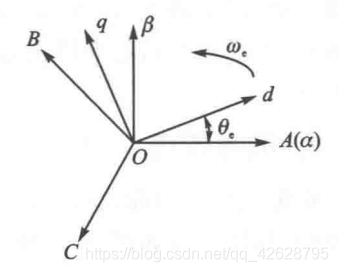

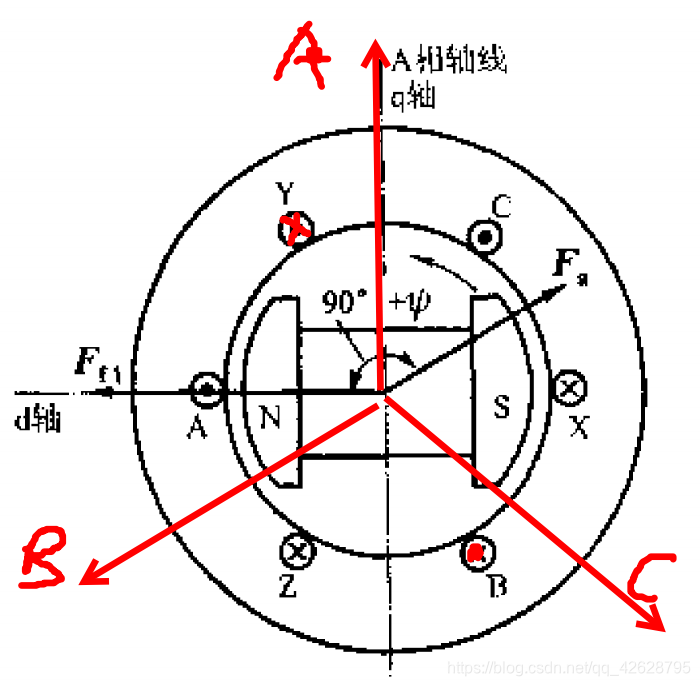

开始之前，先讨论一个问题，可能是很多人（包括我自己）都存在的一个误区，第一张图是华科《电机学》的插图，当时在学习的时候，没发现这张图有什么问题，直到后来做毕业设计的时候遇到了另一张图。
在这里插入图片描述
在这里插入图片描述
你会发现，这两个图的dq坐标系的方向不太一样，有些东西我已经在我的另一篇博客里分析过了Maxwell中同步电机的绕组排列分布问题探究&
