前言

使用工具：

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、变频器

1、变频器的组成

2、变频器的工作原理

变频器广泛应用于需要调速和节能控制的场合，如风机、水泵、压缩机、输送带等设备的控制。此外，变频器还广泛应用于电梯、冶金、化工、纺织等行业中的电机控制系统中。

3、变频器常用算法

二、变频器的应用场景

1、变频水泵

变频水泵的构成主要包括电机、‌变频器、‌水泵、‌传感器、‌压力表、‌压力罐等部件。‌

变频水泵的工作原理是通过改变电机的转速来实现水泵流量的调节，‌以保证水的流量和压力的稳定输出，‌同时达到节能、‌环保的目的。‌其基本组成部分包括：‌

电机和水泵：‌这是变频水泵的核心部分，‌电机驱动水泵工作，‌通过变频器调节电机的转速，‌从而控制水泵的流量和压力。‌

变频器：‌变频器是变频水泵的关键部件，‌它可以根据需要自动调节电机的转速，‌实现节能和环保。‌

传感器：‌用于监测水流、‌压力等参数，‌向变频器提供反馈信号，‌以调整电机转速，‌保持系统的稳定运行。‌

压力表和压力罐：‌压力表用于显示系统压力，‌压力罐则用于储存一定量的水，‌以应对流量和压力的快速变化，‌保证系统的稳定性。‌

此外，‌根据具体的应用场景和设计，‌变频水泵还可能包括其他辅助部件，‌如底座、‌阀门等，‌以确保系统的正常运作和适应不同的工作环境。

2、变频空调

1. 制冷系统原理图

压缩机广泛应用于制冷和空调系统、气体输送系统、工业生产中的化学反应、涂料喷涂、压力机械等方面。特别是在空调系统中，压缩机是制冷循环的核心部件，负责将低压气体变成高压气体，从而实现制冷或加热的目的。

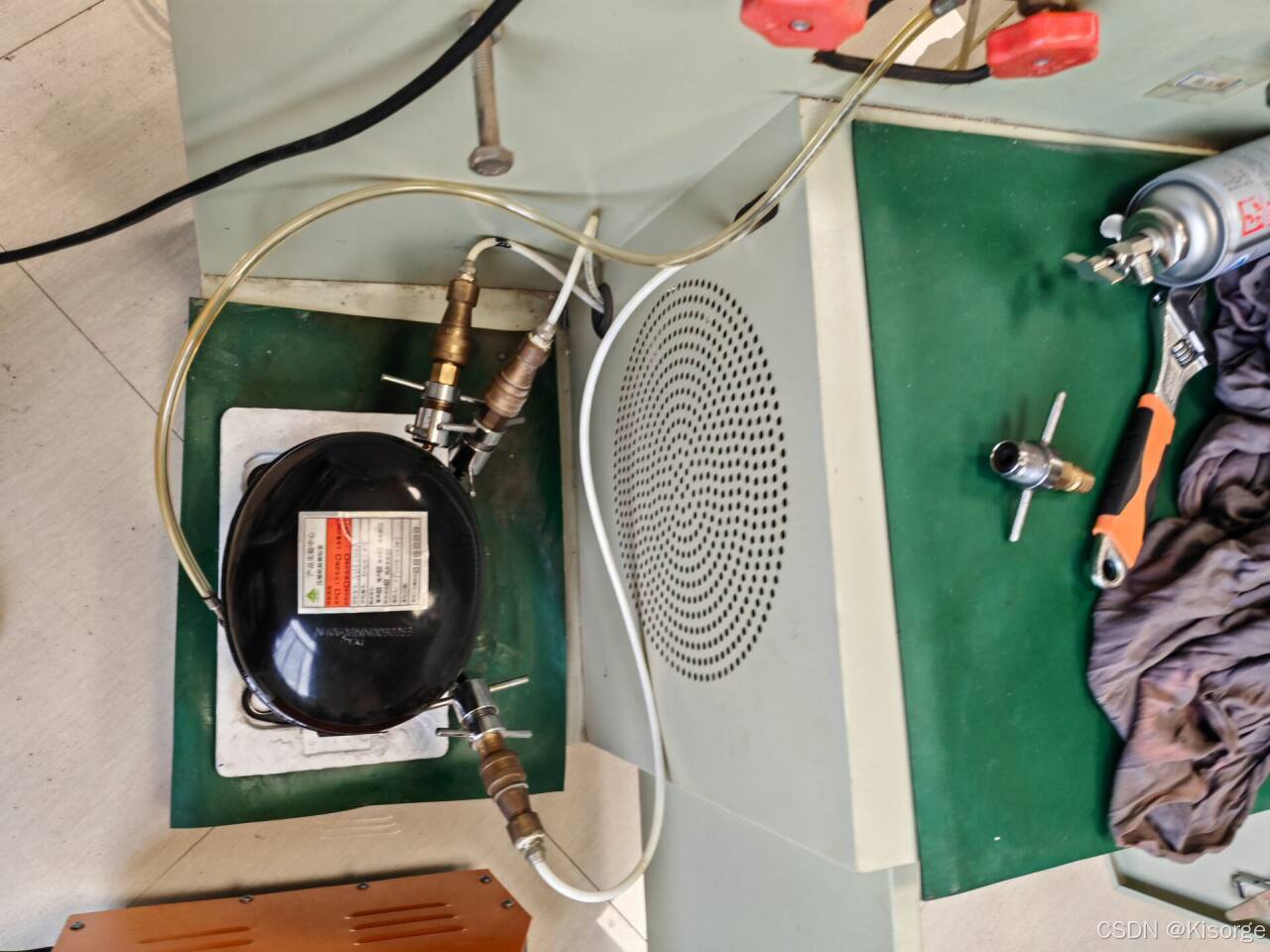

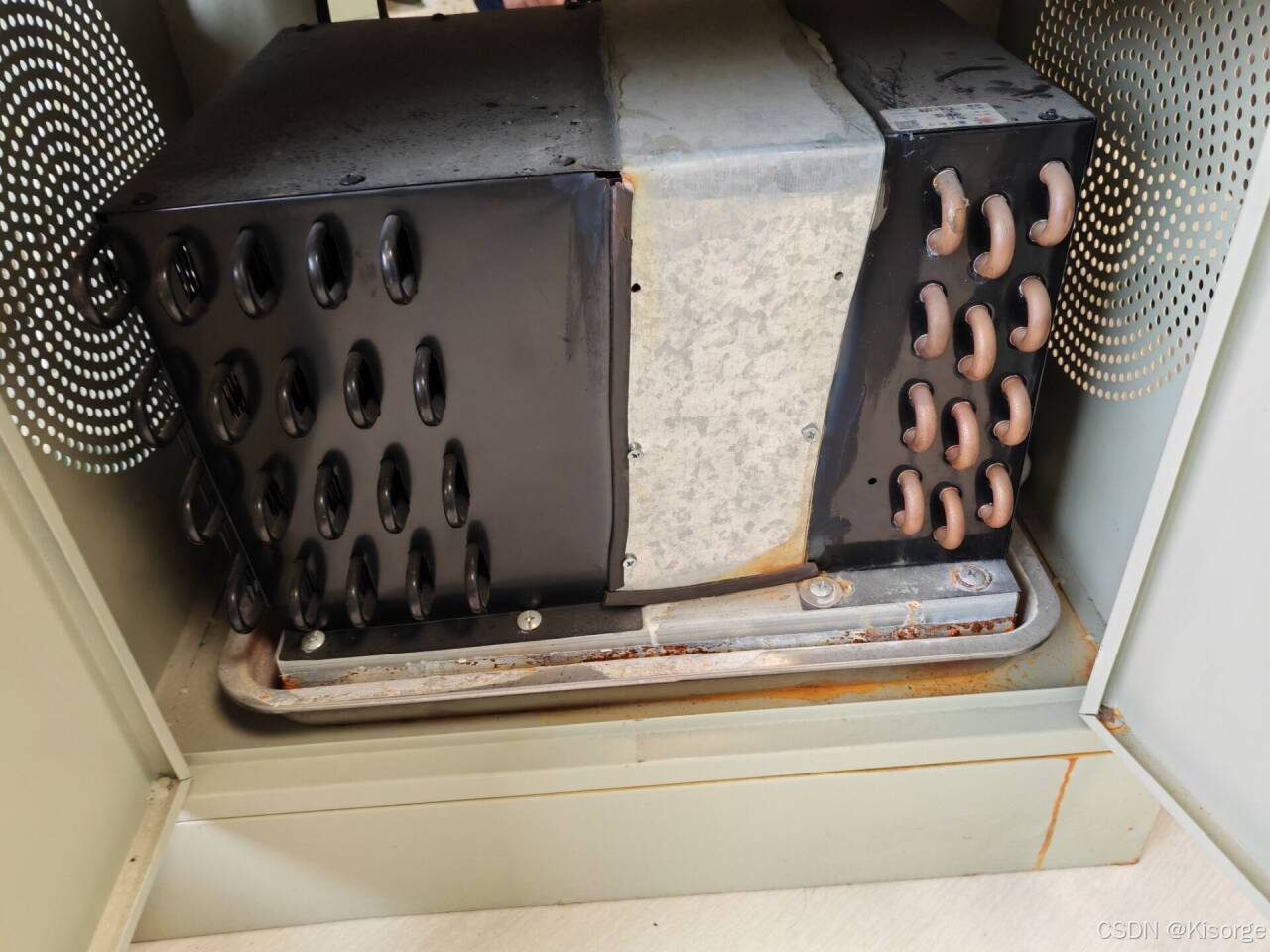

2. 制冷系统实物图

3. 压缩机抽真空

实验工具：

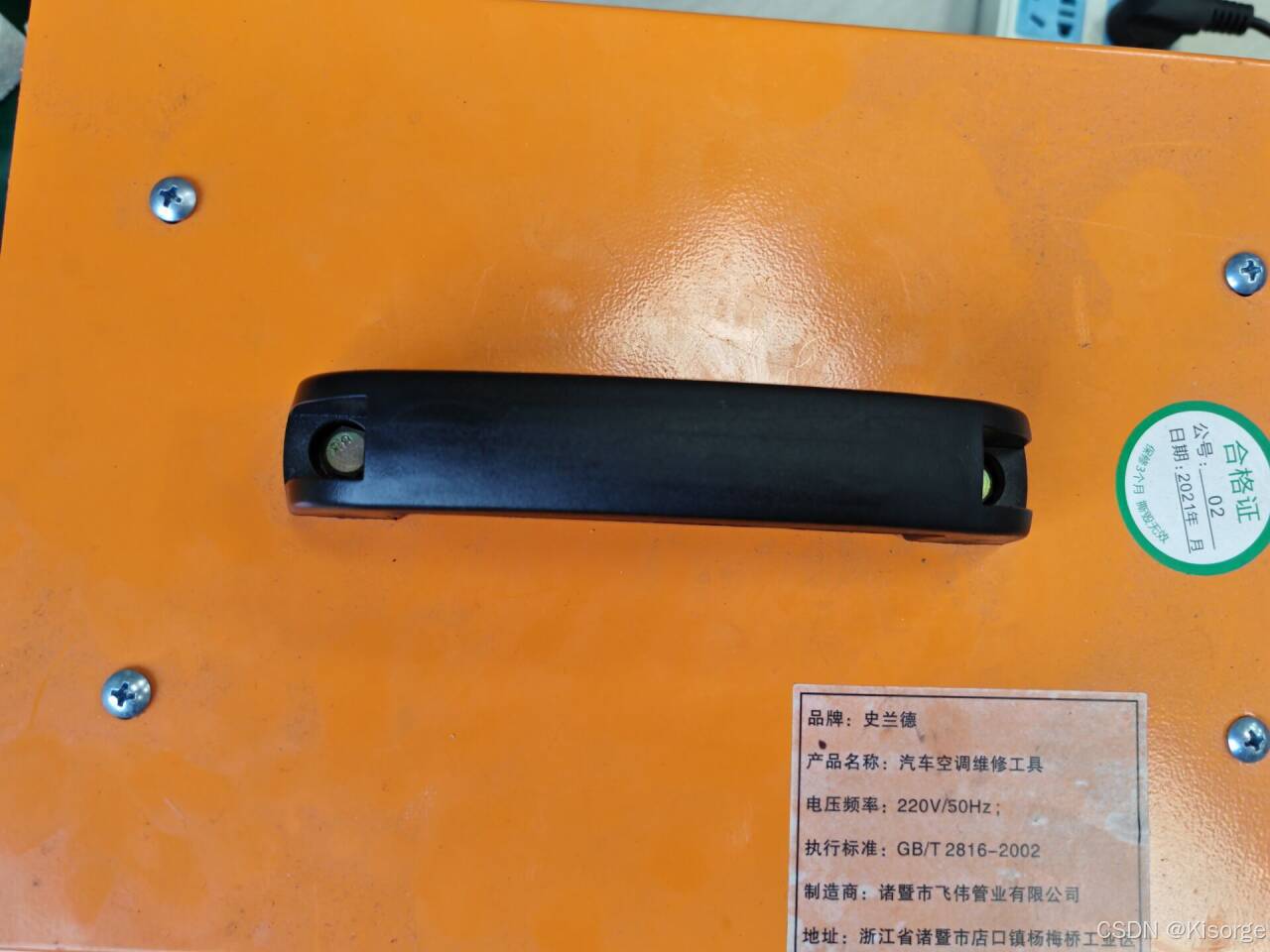

1.真空泵：用于抽真空

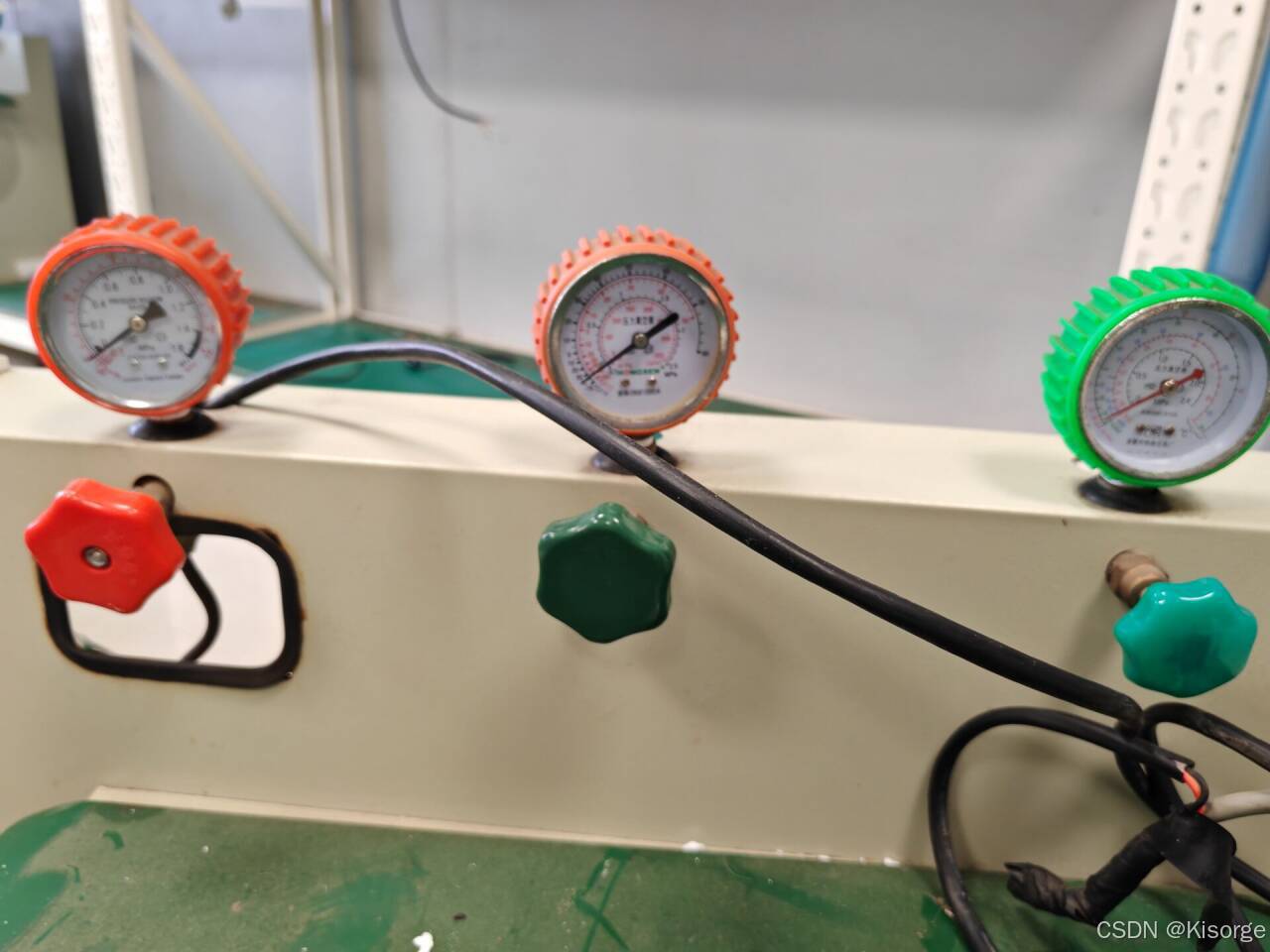

2.高低压表：用于检测系统中的压力变化
3.连接软管：连接真空泵与系统

实验步骤：
1.连接真空泵，高低压表和压缩机
2.开启真空泵，功能伟排气，观察压力表，压力表上升，则表示压力表无损坏
3.开启真空泵，功能伟吸气，观察高低压表，当压力表降低
4.关闭真空泵，当压缩机已达到所需真空度时，断开连接

实验标准：
1.真空度大道预设值，-0.1Mpa或更低，且稳定一段时间（15-30min）后不再明显下降
2.系统在断开真空泵连接后，高低压表示数均无明显变化，表示无明显泄漏

4.加制冷剂

三、参考文献

实现能效升级 | 基于ACM32 MCU的冰箱压缩机变频方案
电机的应用领域
小型变频空调系统动态特性及控制策略研究-王美霞.pdf
变频恒压供水控制系统研究-丁莉
驱动空调压缩机的永磁同步电动机的控制技术研究-储剑波.pdf

总结

本文仅仅简单介绍了【电机应用】变频器控制——变频水泵、变频空调，评论区欢迎讨论。
