【电机控制】SimpleFOC-无刷电机控制（硬件篇）

文章目录

前言

【电机控制】SimpleFOC-无刷电机控制（硬件篇）

【电机控制】SimpleFOC-无刷电机控制（软件篇）

【电机控制】SimpleFOC-无刷电机控制（SimpleFOC_studio上位机篇）

【电机控制】FOC无刷电机控制（FOC算法篇）

【电机控制】SimpleFOC无刷电机速度环位置环

使用工具：
1.PCB设计: 立创EDA+嘉立创
2.硬件设备：风枪、焊台、烙铁、焊锡丝、焊带、直流稳压电源
3.硬件外设：stm32f103c8t6主控+直流无刷电机2804+驱动器DRV8313+上位机串口通信助手+编码器AS5600

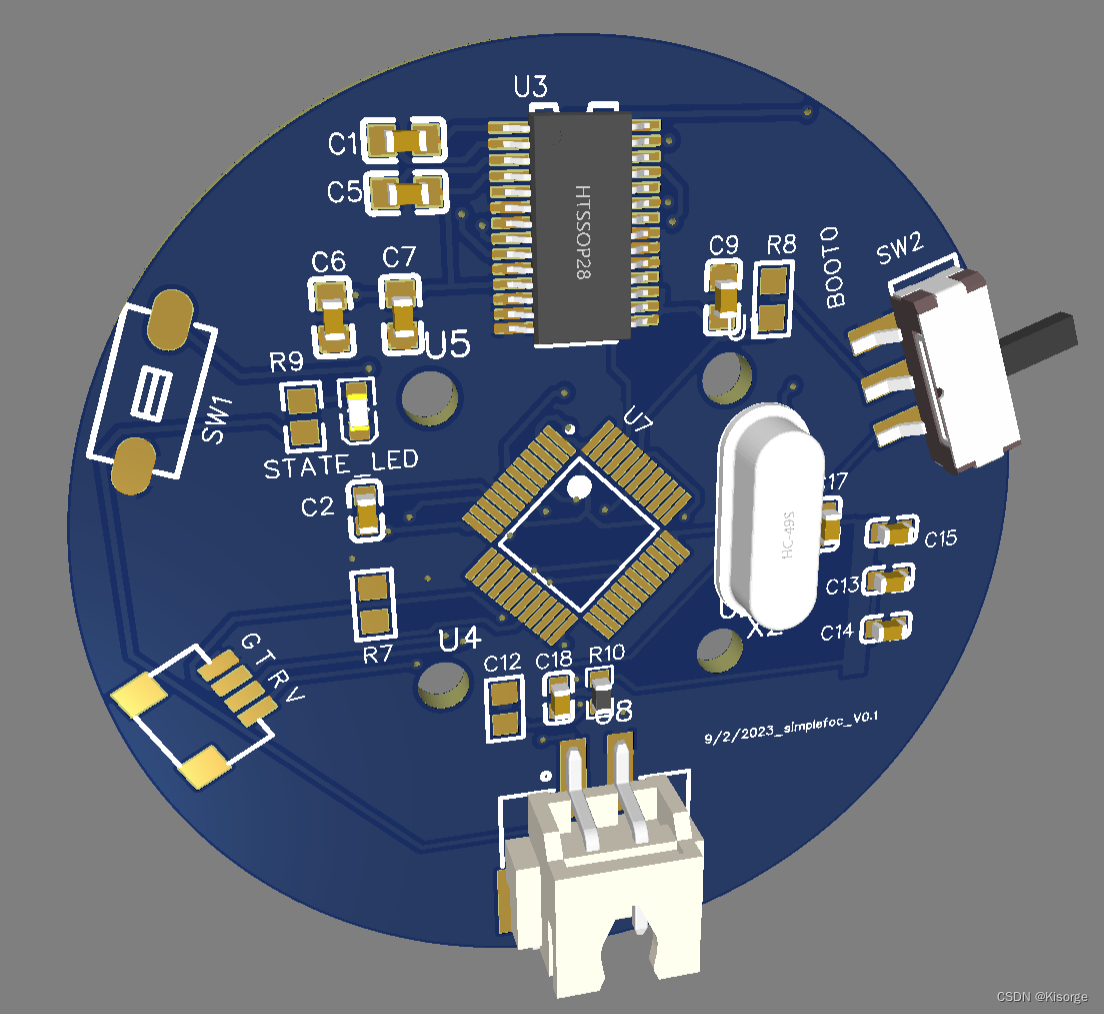

设计出来的总体是这样

请添加图片描述

提示：以下是本篇文章正文内容，下面案例可供参考

一、立创EDA（硬件设计）

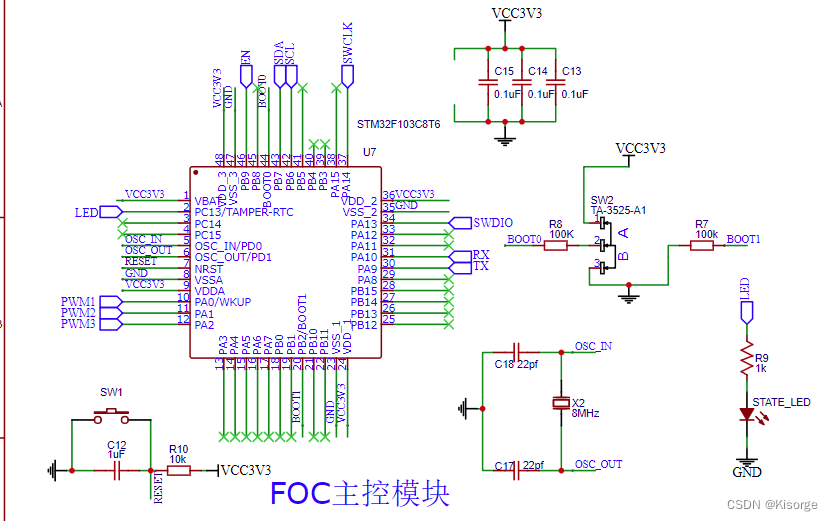

1.主控STM32F103CXT6
在这里插入图片描述

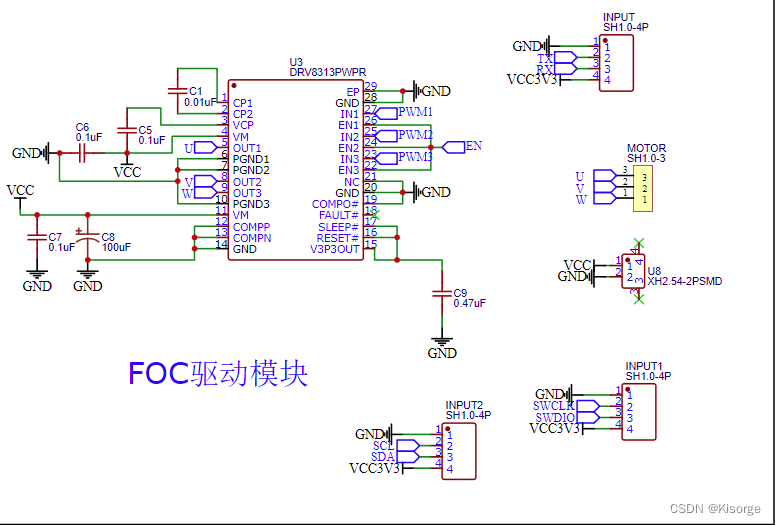

2.驱动芯片DRV8313
在这里插入图片描述

3.稳压模块ASM1117-3.3V
在这里插入图片描述

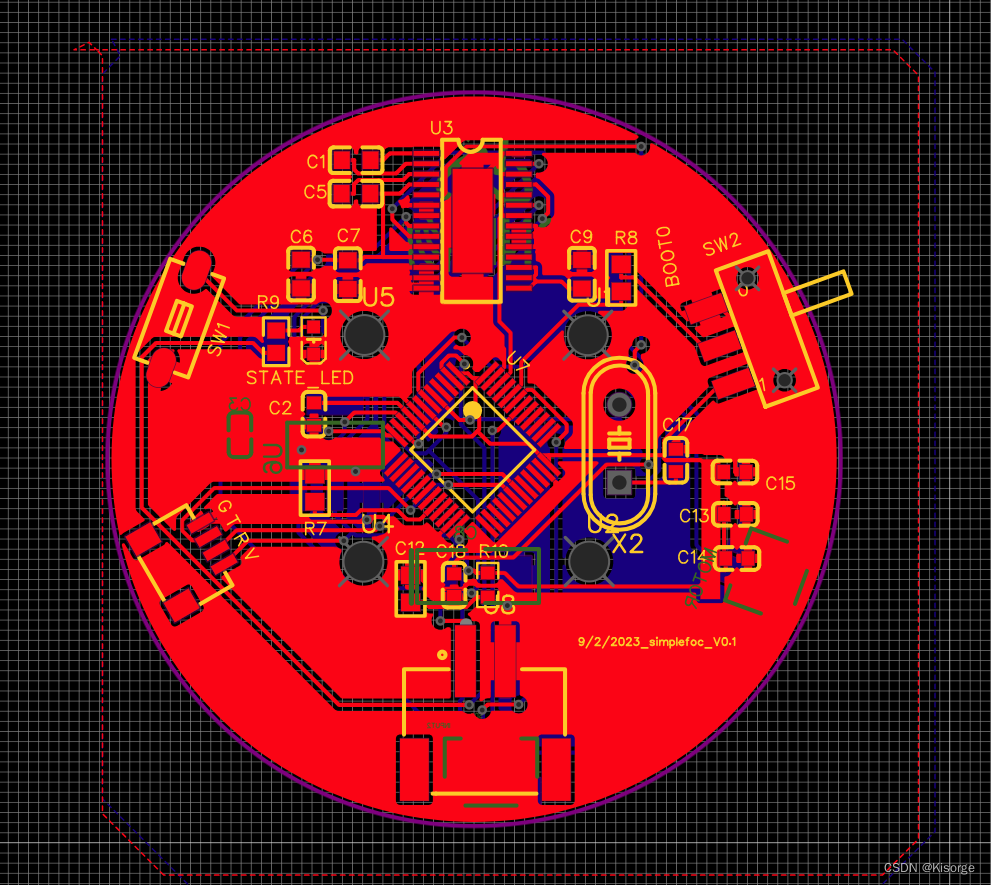

4.PCB正面
在这里插入图片描述

5.PCB反面
在这里插入图片描述

6.PCB-3D视角-正面
在这里插入图片描述

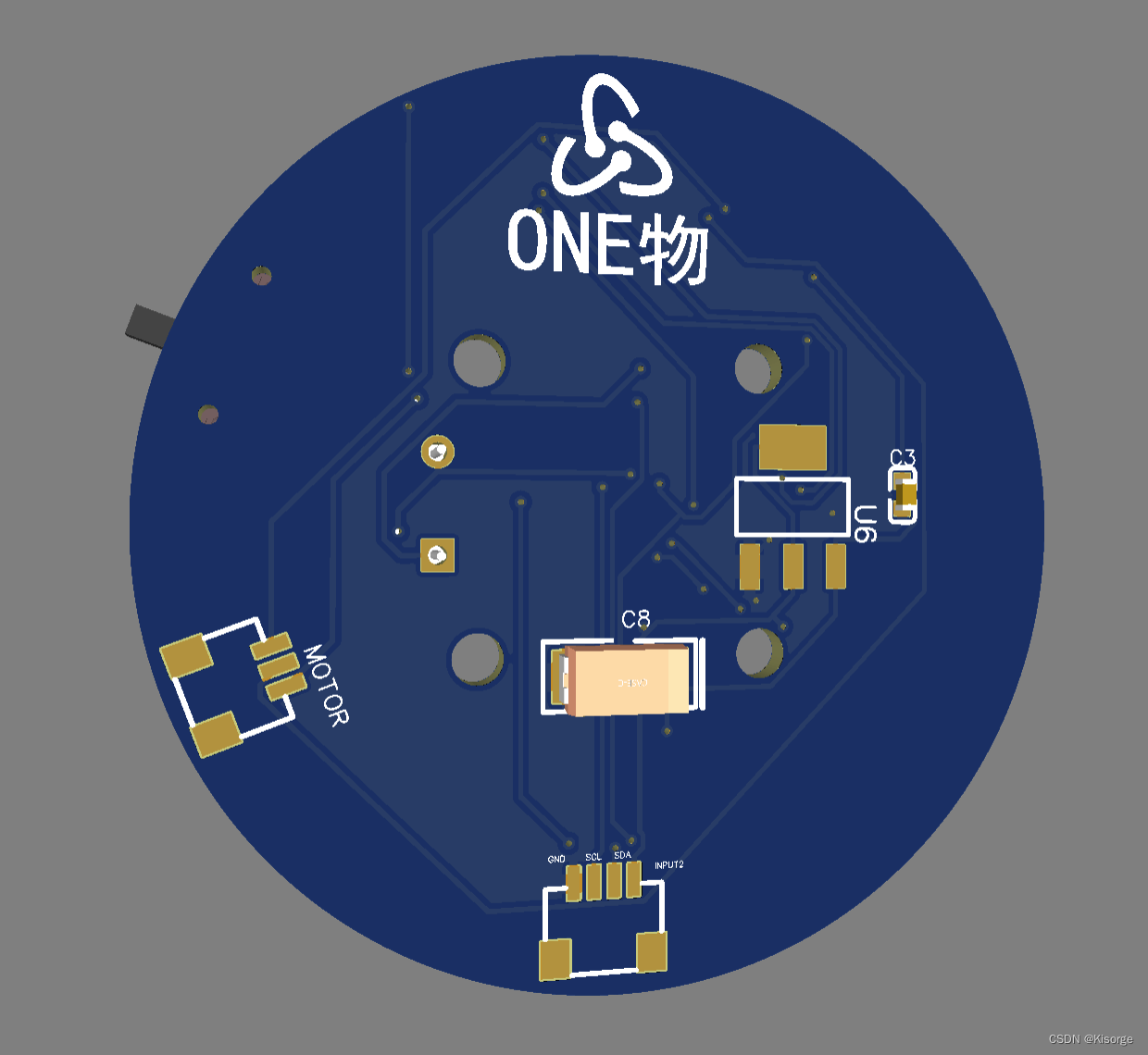

6.PCB-3D视角-反面
在这里插入图片描述

二、PCB接线方式

在这里插入图片描述

总结

本文仅仅简单介绍了硬件方面，评论区欢迎讨论。
