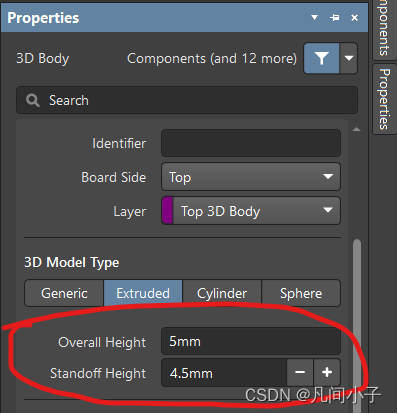

Overall height 是指3D封装,从基准平面算起所能达到最高的高度。
Standoff height是值3D封装,从基准平面算起最低的高度

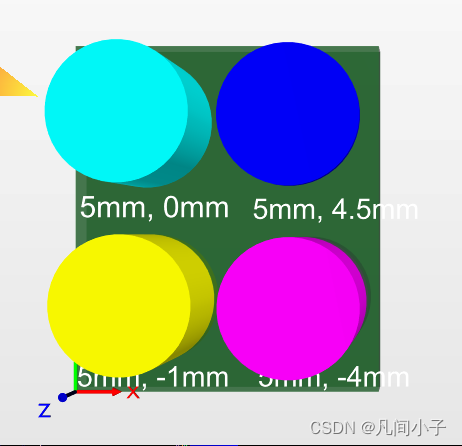

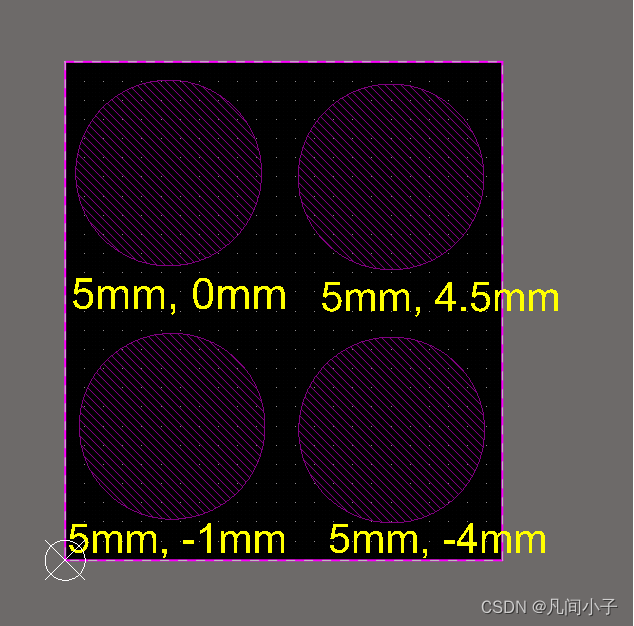

- 简单理解,画了四个圆,分别输入四种Overall 和standoff 高度:

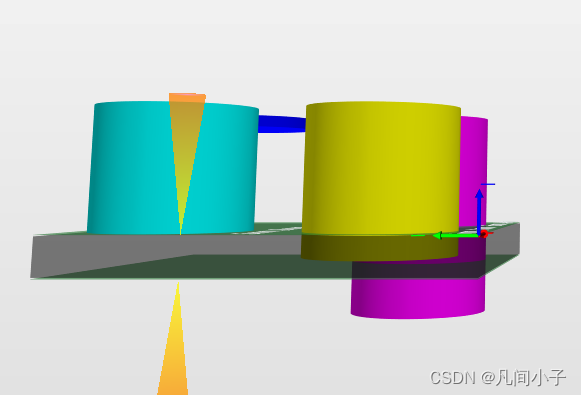

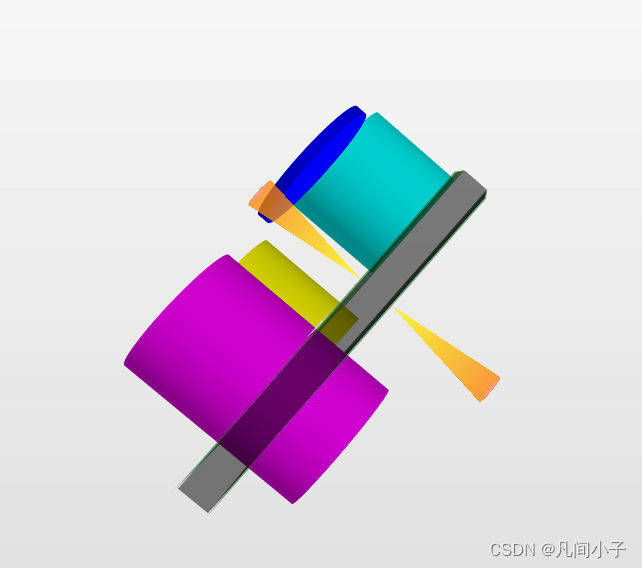

- 打开3D模式可简单看出overall 和standoff差别, 四种颜色区分
总结:
a. 可以看出四个圆,一样高,是因为overall一样高是5mm。
b. 蓝色圆形可以看出standoff 是4.5mm,所以总体形状只有0.5mm高
c. 板厚是1.6, 而黄色是standoff 是-1,所以黄色形状负向没有超出板的厚度。
d. standoff为负值时,不会增加它基于板子上的高度,只会增加负向距离。
