【ThreeJS基础教程-高级几何体篇】2.5 加载GLTF/GLB格式文件，Draco压缩文件的获取与加载

已于 2022-10-26 13:01:59 修改
阅读量1.4k 收藏 9
点赞数
分类专栏： Threejs基础教程 文章标签： javascript 前端
于 2022-10-26 12:59:59 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_42760477/article/details/127528622
版权

加载GLTF/GLB格式文件，Draco压缩文件的获取与加载

学习ThreeJS的捷径

本段内容会写在0篇以外所有的，本人所编写的Threejs教程中

对，学习ThreeJS有捷径
当你有哪个函数不懂的时候，第一时间去翻一翻文档
当你有哪个效果不会做的时候，第一时间去翻一翻所有的案例，也许就能找到你想要的效果
最重要的一点，就是，绝对不要怕问问题，越怕找找别人问题，你的问题就会被拖的越久

如果你确定要走WebGL/ThreeJS的开发者路线的话，以下行为可以让你更快的学习ThreeJS

  1. 没事就把所有的文档翻一遍，哪怕看不懂，也要留个印象，至少要知道Threejs有什么
  2. 没事多看看案例效果，当你记忆的案例效果足够多时，下次再遇到相似问题时，你就有可能第一时间来找对应的案例，能更快解决你自己的问题
  3. 上述案例不只是官网的案例，郭隆邦技术博客，跃焱邵隼，暮志未晚等站点均有不少优质案例，记得一并收藏
    http://www.yanhuangxueyuan.com/ 郭隆邦技术博客
    https://www.wellyyss.cn/ 跃焱邵隼
    http://www.wjceo.com/ 暮志未晚
    这三个站点是我最常逛的站点，推荐各位有事没事逛一下，看看他们的案例和写法思路，绝对没坏处

加载GL格式模型

案例

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
    <style>
        canvas{
            display: block;
        }
        body {
            margin: 0;
            overscroll-behavior: none;
        }
        #btns{
            position: absolute;
            top:10%;
            width: 500px;
            height: 100px;
            left: 50%;
            transform:translateX(-50%);
        }
    </style>
</head>
<body>
<div id="btns"></div>

<!-- Import maps polyfill -->
<!-- Remove this when import maps will be widely supported -->
<script async src="https://unpkg.com/es-module-shims@1.3.6/dist/es-module-shims.js"></script>

<script type="importmap">
			{
				"imports": {
					"three": "../../three.js-master/build/three.module.js"
				}
			}
		</script>
<script type="module">
    import * as THREE from '../../three.js-master/build/three.module.js';
    import {OrbitControls} from "../../three.js-master/examples/jsm/controls/OrbitControls.js";
    import {GLTFLoader} from "../../three.js-master/examples/jsm/loaders/GLTFLoader.js";

    let scene,renderer,camera,orbitControls;

    let loader;

    function init(){
        scene = new THREE.Scene();
        renderer = new THREE.WebGLRenderer({
            antialias:true
        });
        renderer.setSize(window.innerWidth,window.innerHeight);
        document.body.appendChild(renderer.domElement);
        camera = new THREE.PerspectiveCamera(60,window.innerWidth/window.innerHeight,0.1,50000);
        camera.position.set(10,10,10);
        orbitControls = new OrbitControls(camera,renderer.domElement);

        let helper = new THREE.AxesHelper(5);
        scene.add(helper);

        let light = new THREE.PointLight();
        camera.add(light);
        scene.add(camera);

        scene.background = new THREE.Color("#878787");

        loader = new GLTFLoader();
    }

    function addMesh(){
        loader.load("./SimpleSkinning.gltf",(gltf)=>{
            console.log(gltf);
            scene.add(gltf.scene);
        });

        loader.load("./Parrot.glb",(glb)=>{
            console.log(glb);
            let model = glb.scene;
            model.scale.setScalar(0.1);
            model.position.y += 3;
            scene.add(model);
        })

        loader.load("./glTF/MaterialsVariantsShoe.gltf",(gltf)=>{
            scene.add(gltf.scene);
            let model = gltf.scene;
            model.position.z = 3;
            model.scale.setScalar(10);
        })
    }


    function render(){
        renderer.render(scene,camera);
        requestAnimationFrame(render);
    }

    init();
    addMesh();
    render();
</script>
</body>
</html>

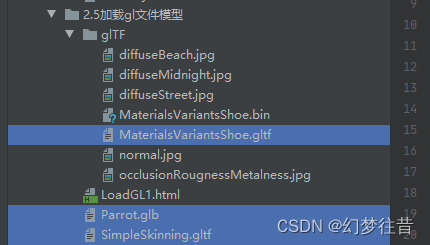

在这里插入图片描述
以上模型文件均可在官方开发包 examples/models/gltf/ 文件夹下找到

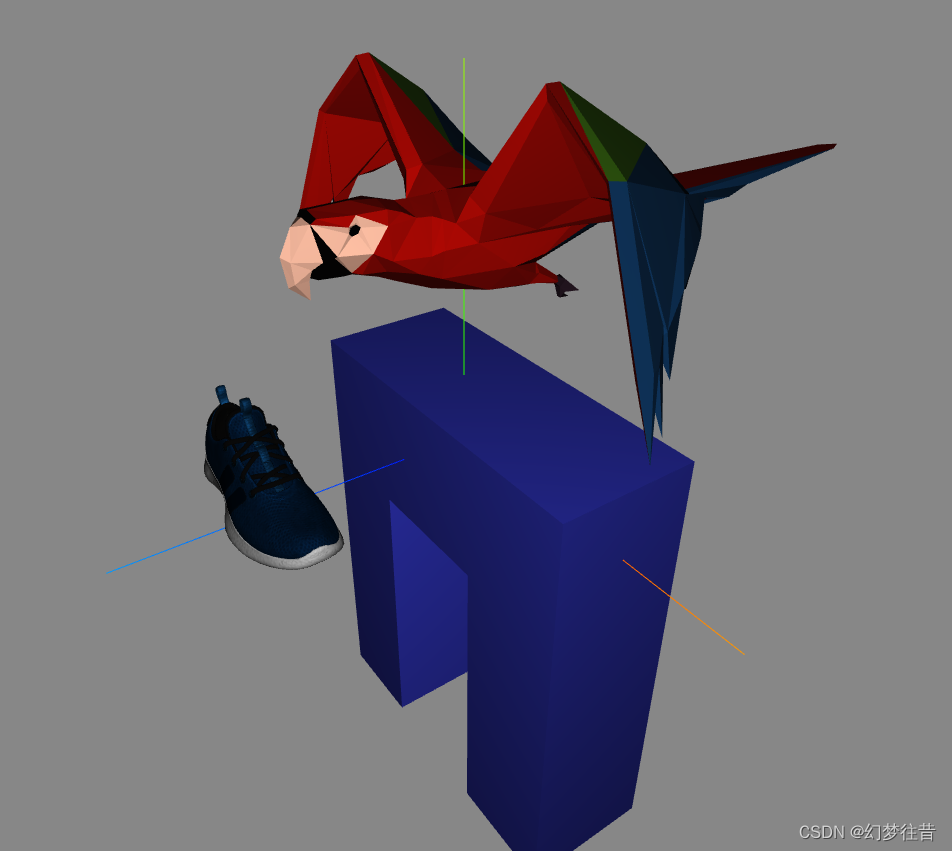

案例效果

在这里插入图片描述

threejs中常见的模型加载方式

本次案例和前面的OBJLoader的案例几乎一致，仅仅将OBJLoader替换为了GLTFLoader，其他格式的文件也均以这样的方式加载

  1. 引入对应的Loader文件
  2. 读取模型后对加载完成后的模型对象执行一次console，在console中展开并分析其内部数据，并找到对应的Object3D对象或geometry
  3. 如果读取到的是geometry，需要你手动指定材质并手动创建mesh，如果读取到的直接是一个object3D对象，可以直接添加到scene中，如果读取到的是一组数据，那么我们需要先分析数据后再执行加载

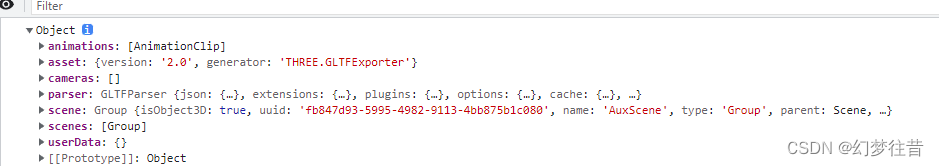

在这里插入图片描述

在console中，我们可以看出，gl文件均由这几部分构成

属性名值类型属性说明
animationsTHREE.AnimationClip模型导出时，可以选择将动画烘焙好之后，保存到模型中，gl格式读取完成后，读取到的动画就是这个，本篇暂时不谈这个对象，在后续动画部分会着重讲解
assetObject一个对象，记录了gltf的版本号以及导出方式
cameras[THREE.Camera]相机数组，用于读取模型内的相机
parserGLTFParser格式转换器，可以无需关注
sceneTHREE.Group/Object3D/Scene这里就是主要的模型数据，可以被添加到scene中
scenes[THREE.Group/Object3D/Scene]场景数组，一个模型可能包含有多个场景时可以用到
userDataObject用于保存用户数据的对象

所以我们在加载完成模型后，只需要把gltf.scene作为模型对象添加到scene中即可

     //直接添加到场景中
	 scene.add(gltf.scene);

	 //或做了处理后添加到场景中
     let model = glb.scene;
     model.scale.setScalar(0.1);
     model.position.y += 3;
     scene.add(model);

	 //先添加与先处理没有区别，只要你能访问到这个对象即可
	 scene.add(gltf.scene);
     let model = gltf.scene;
     model.position.z = 3;
     model.scale.setScalar(10);

因为三个模型比例区别较大，所以笔者对三个模型的大小做了基本处理

三种常见的gl格式文件

一般来说，gl文件有三种，单独的一个gltf文件+贴图文件，glb文件+贴图文件，gltf + bin + 贴图文件，贴图文件均为非必须，根据建模师是否在建模过程中使用贴图而定

三种文件没有本质上的区别，只是gltf+bin更详细一些，数据更容易读懂，glb更方便使用一些，一般glb文件可以将贴图文件也附带到这一个文件中

Draco压缩

Draco介绍

太长了，各位看看这篇博主的文章吧，Draco库简析，没兴趣的做个了解即可，有兴趣的可以深入研究一下Draco算法

Draco在threejs中最实用的点就是压缩模型，以笔者的使用经验来说，Draco至少可以将模型压缩到10%甚至更小，文件越大压缩率越高，比如说我一个50M的中高模型，使用Draco技术能压缩到差不多5M甚至更小，但是如果我一个5M的模型，压缩后差不多能到2M这样

Draco使用过程中的常见误区

  1. Draco压缩，可以把文件大小压下来，但是笔者在使用过程中也出现了不少次的坏面破面，不同的模型执行压缩的情况，均有不同
  2. 不要仗着Draco能大幅压缩文件，就可以随意上高精度模型，Draco压缩只能缩小文件大小，不但不能降低你程序的内存占用，反而会提升你的CPU使用率和一定的内存占用，如果你的模型大小在你的带宽承受范围内，已经达到了一个比较流畅的情况，此时就可以不用Draco压缩

如何获取Draco模型

gltf-pipeline

https://github.com/CesiumGS/gltf-pipeline

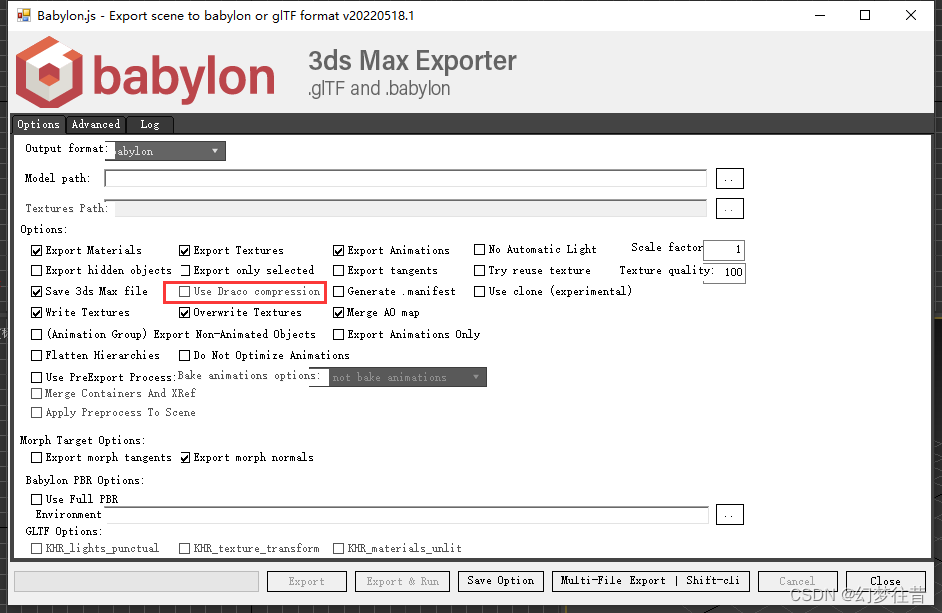

这个插件在上一篇【ThreeJS基础教程-高级几何体篇】2.4 GL格式(GLTF/GLB)模型讲解与其他常用模型格式介绍中已经提到，当你的环境中已经有了gltf-pipeline之后，babylon插件在导出gltf模型的时候，就会增加压缩模型的选项
在这里插入图片描述
这个插件也可以单独使用

安装该插件,建议安装到全局\

	npm install -g gltf-pipeline

使用时，在模型的文件夹下，shift+右键打开powershell来使用即可
转换gltf和glb文件

	gltf-pipeline -i model.gltf -o model.glb

	gltf-pipeline -i model.gltf -b

	gltf-pipeline -i model.glb -o model.gltf

	gltf-pipeline -i model.glb -j

draco压缩

	gltf-pipeline -i model.gltf -o modelDraco.gltf -d

其他用法可以去github查看

Draco使用案例

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <title>Title</title>
    <style>
        canvas{
            display: block;
        }
        body {
            margin: 0;
            overscroll-behavior: none;
        }
        #btns{
            position: absolute;
            top:10%;
            width: 500px;
            height: 100px;
            left: 50%;
            transform:translateX(-50%);
        }
    </style>
</head>
<body>
<div id="btns"></div>

<!-- Import maps polyfill -->
<!-- Remove this when import maps will be widely supported -->
<script async src="https://unpkg.com/es-module-shims@1.3.6/dist/es-module-shims.js"></script>

<script type="importmap">
			{
				"imports": {
					"three": "../../three.js-master/build/three.module.js"
				}
			}
		</script>
<script type="module">
    import * as THREE from '../../three.js-master/build/three.module.js';
    import {OrbitControls} from "../../three.js-master/examples/jsm/controls/OrbitControls.js";
    import {GLTFLoader} from "../../three.js-master/examples/jsm/loaders/GLTFLoader.js";
    import {DRACOLoader} from "../../three.js-master/examples/jsm/loaders/DRACOLoader.js";

    let scene,renderer,camera,orbitControls;

    let loader,dracoLoader;

    function init(){
        scene = new THREE.Scene();
        renderer = new THREE.WebGLRenderer({
            antialias:true
        });
        renderer.setSize(window.innerWidth,window.innerHeight);
        document.body.appendChild(renderer.domElement);
        camera = new THREE.PerspectiveCamera(60,window.innerWidth/window.innerHeight,0.1,50000);
        camera.position.set(5,5,5);
        orbitControls = new OrbitControls(camera,renderer.domElement);

        let helper = new THREE.AxesHelper(5);
        scene.add(helper);

        let light = new THREE.PointLight();
        camera.add(light);
        scene.add(camera);

        scene.background = new THREE.Color("#878787");

        dracoLoader = new DRACOLoader().setDecoderPath("../../three.js-master/examples/js/libs/draco/gltf/");

        loader = new GLTFLoader().setDRACOLoader(dracoLoader);
    }

    function addMesh(){
        loader.load("./dracoModel/IridescentDishWithOlives.glb",(glb)=>{
            console.log(glb)
            scene.add(glb.scene);
            glb.scene.scale.setScalar(10);
        })
    }


    function render(){
        renderer.render(scene,camera);
        requestAnimationFrame(render);
    }

    init();
    addMesh();
    render();
</script>
</body>
</html>

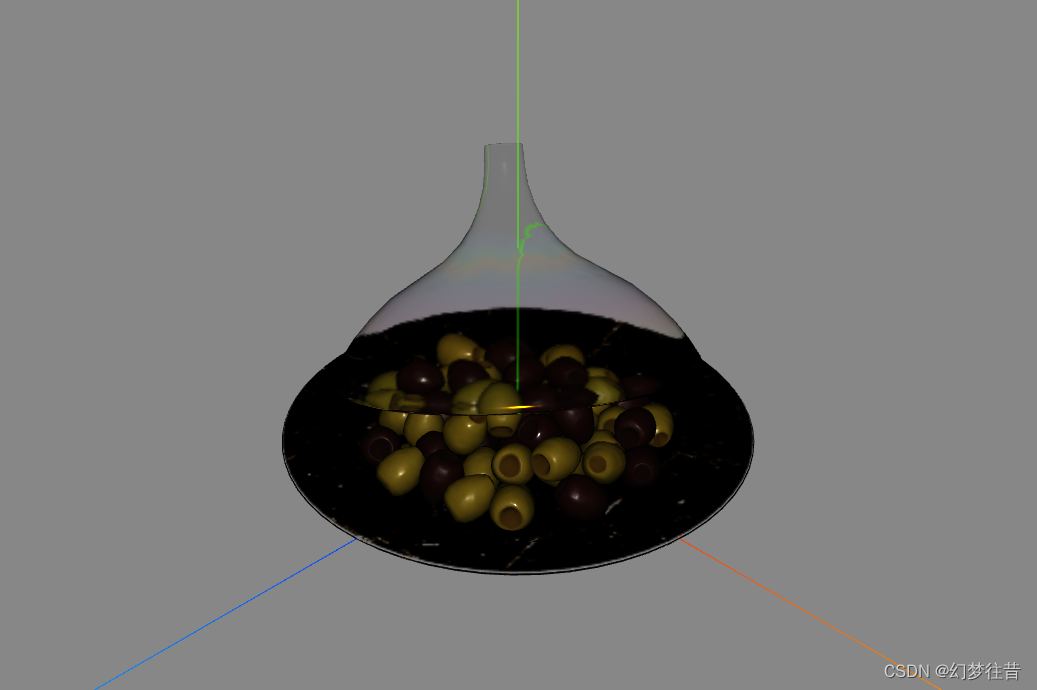

案例效果

在这里插入图片描述

这里使用的模型为examples/models/gltf/IridescentDishWithOlives.glb，这个模型为官方案例所使用的模型

加载Draco常见错误处理方法

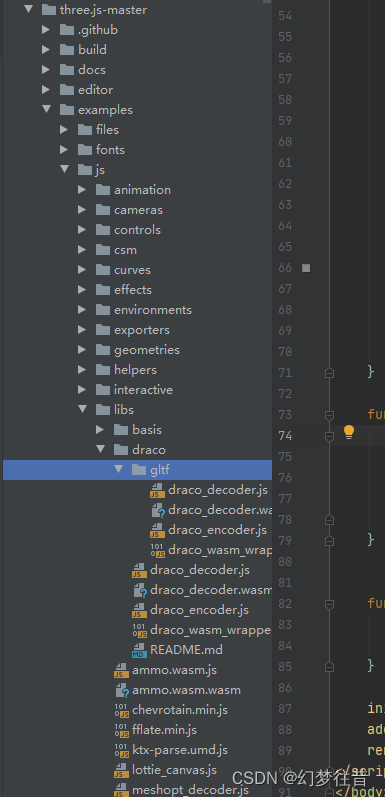

  1. 注意引用路径是否正确，draco有一个专门的解压文件库的路径，里面包含了四个文件，如果你使用的是ES6的引入方式，在jsm的文件夹下是找不到的，文件在这个位置：

在这里插入图片描述

  1. 检查你的文件是否执行过draco压缩，一般来说，windows自带的模型查看器直接可以打开gltf/glb文件，但是不能直接打开draco压缩后的gltf/glb，可以通过这个判断你的模型是否经历过draco压缩

  2. 使用threejs/editor或babylon模型沙盒检查模型是否可以被加载出来，如果这个模型在这两个编辑器内无法被加载出来，那么在你的程序中也依然无法加载，需重新处理模型

如果加载模型时未报错，请查看笔者前面的文章【ThreeJS基础教程-高级几何体篇】2.2 加载模型，加载模型时的常见错误

下一篇预告：

BufferGeometry介绍
