直流电机正反转电路(mutilsim)

本文介绍了一种通过控制信号S1和S2实现电流方向从A到B或从B到A切换的电路设计。核心原理是利用三极管Q3和Q4的导通与截止状态,配合反相三极管Q1,实现电路状态的反转。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

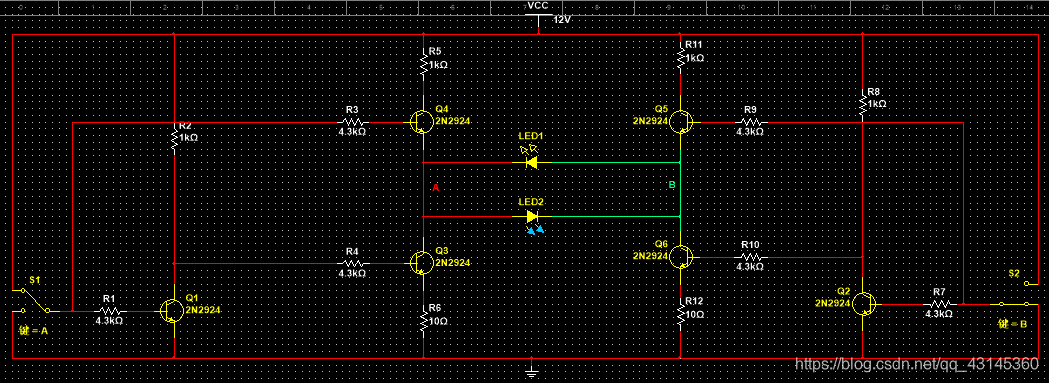

先上图

1. 电路功能:S1为高电平,S2接低电平,电流方向从A到B,反之从B到A

2.电路原理:其大致原理就是通过控制信号S1(左侧),S1为低,Q3导通,Q4截止,Q1为反相三极管。这样就使Q基极随输入S1电平变化,Q3基极与S1反相,实现一个导通,一个截止。右侧同理。
