浅谈UART，TTL，RS-232，RS-485的区别

本文链接：https://blog.csdn.net/qq_43156031/article/details/137111877

本文详细介绍了通信方式的分类，重点讲解了串行、并行通信，以及UART、RS232、RS485和TTL等技术，阐述了它们的工作原理、优缺点和应用场景，特别强调了物理层和通信协议的关系。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、常见通信方式

串行通信是一种数据传输方式，其中数据位按照顺序依次传输，而不是同时传输。在串行通信中，每个数据位都按照一定的时序通过单一的通信线路进行传输，串行通信可以通过较少的通信线路来传输数据。

串行通信通常涉及两个或多个设备之间的数据传输，其中一个设备作为发送方，将数据逐位发送给另一个设备作为接收方。从简单的串口通信到高速的网络通信都可以采用串行通信方式。

并行通信是一种数据传输方式，其中多个数据位同时通过多条并行通道进行传输。在并行通信中，每个数据位都有自己的通信线路，使得多个数据位能够同时传输，而不需要等待其他数据位传输完成。与串行通信相比，并行通信需要更多的通信线路来传输数据，因为每个数据位都需要一个单独的通信线路。

尽管并行通信可以在较短的距离和较高的速率下实现数据传输，但随着数据位数的增加和通信线路的复杂性增加，它的成本和复杂性也会相应增加。因此，在实际应用中，串行通信通常更常见，尤其是在长距离传输和高速传输方面。

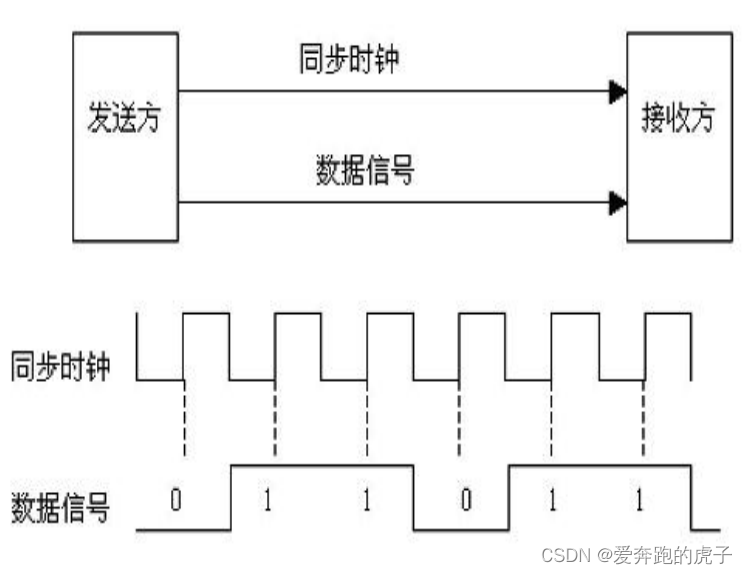

在数据通信中，同步传输中的发送方和接收方之间使用共享的时钟信号来协调数据传输。在同步传输中，通常会有一个单独的时钟信号线（一般由主机控制时钟的产生），发送方和接收方都根据这个时钟信号来确定数据的传输速率和时序。
在这里插入图片描述

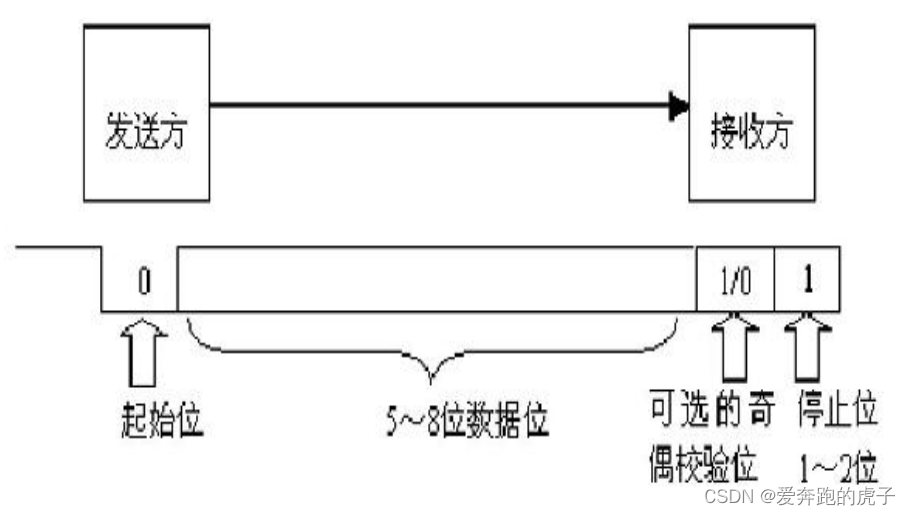

在数据通信中，异步传输中的发送方和接收方之间没有共享的时钟信号来协调数据传输。在异步传输中，发送方和接收方之间的时序不是严格同步的，因此发送方和接收方的时钟频率可能会略有不同。为了解决这个问题，异步传输通常使用波特率来描述数据传输速率，而不是直接使用时钟频率。
在这里插入图片描述

单工通信中的数据只能在一个方向上进行传输。通信的一方只能作为发送方或接收方，而不能同时充当两者。这意味着数据只能沿着一个方向进行流动，无法实现双向通信。
