Simulink HDL Coder FPGA开发实践之 基本使用流程介绍

前言： 本栏目除特别说明以外，均采用的黑金AX7103开发板，该开发板时钟频率为200M，并且是双端时钟，因此在每个项目中都有一段原语将双端时钟变成200MHz的单端时钟。文章仅作为学习记录，如有不足请在评论区指出，博主不会对各位的问题作出解答，请谅解。博主深知网络上关于HDL Coder的资料十分稀少，特别是中文资料几乎没有，并且官方给出的例子大多挺难不适合入门，因此将自己摸索的过程记录下来，希望给后人一些启发。

Simulink HDL Coder系列教程（一） Simulink实现计数器

本文根据Mathworks官方提供的范例，对HDL Coder的使用进行全流程的介绍，根据本文走一遍就基本知道如何将Simulink模型编译成HDL代码以及上板测试了。

一、一个简单的例程

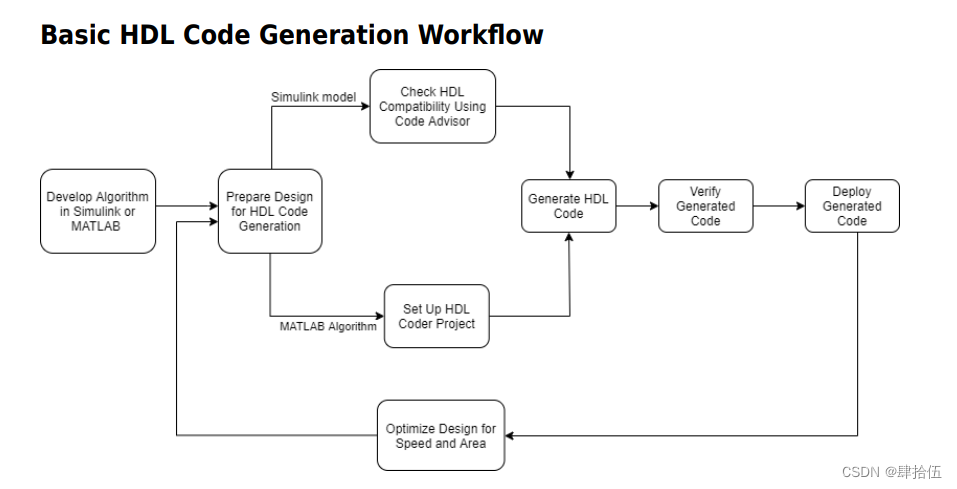

1.1 典型的设计流程图

1.2 新建HDL slx文件

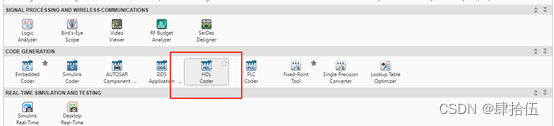

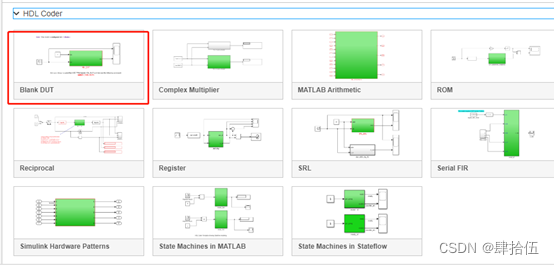

打开simulink，新建文件，在HDL Coder下找到空白模板：

Mathworks 提供的各种范例参见：

cd (fullfile(matlabroot,'toolbox','hdlcoder','hdlcoderdemos'))

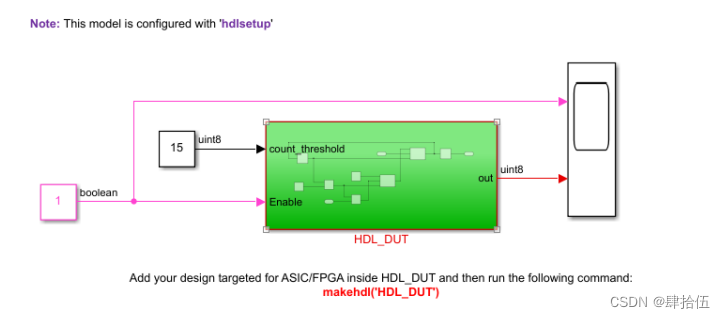

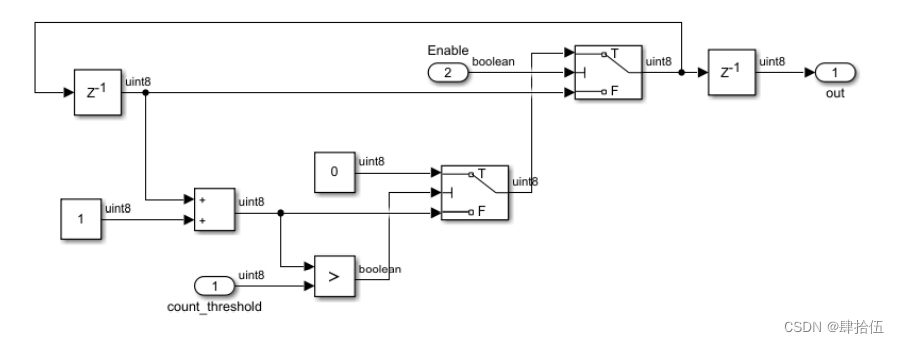

1.3 搭建好模型并进行仿真

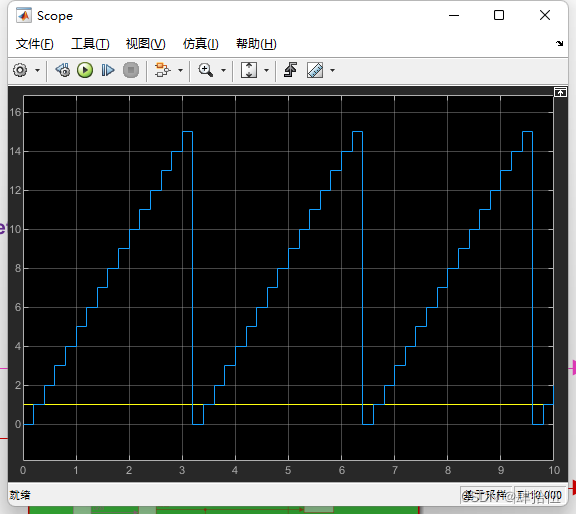

按照上面提供的图片，可以搭建好模型，然后运行，可以在示波器中查看到结果，是一个计数器。还要记得改变模块输出变量类型。

二、生成代码和报告

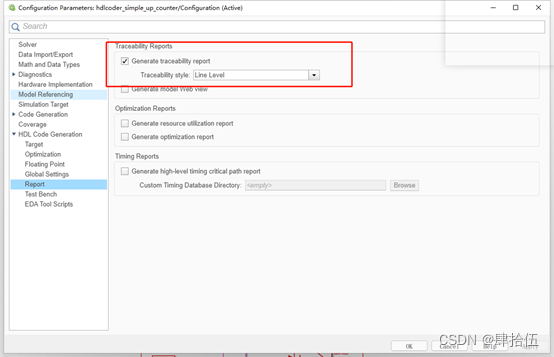

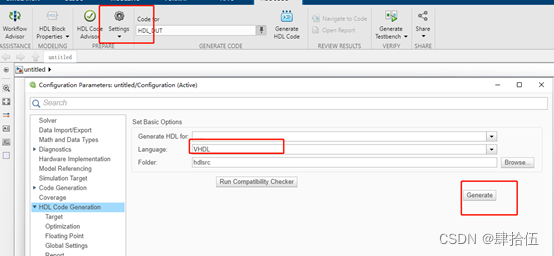

更改代码生成的设置： APP-> HDL Coder

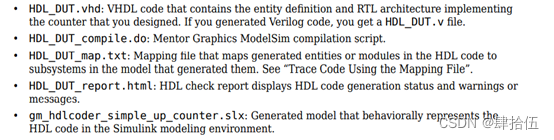

生成的文件格式：

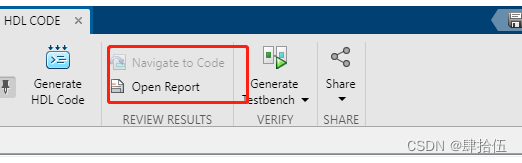

双向导航：
这个可以帮助我们定位代码和对应的模块。

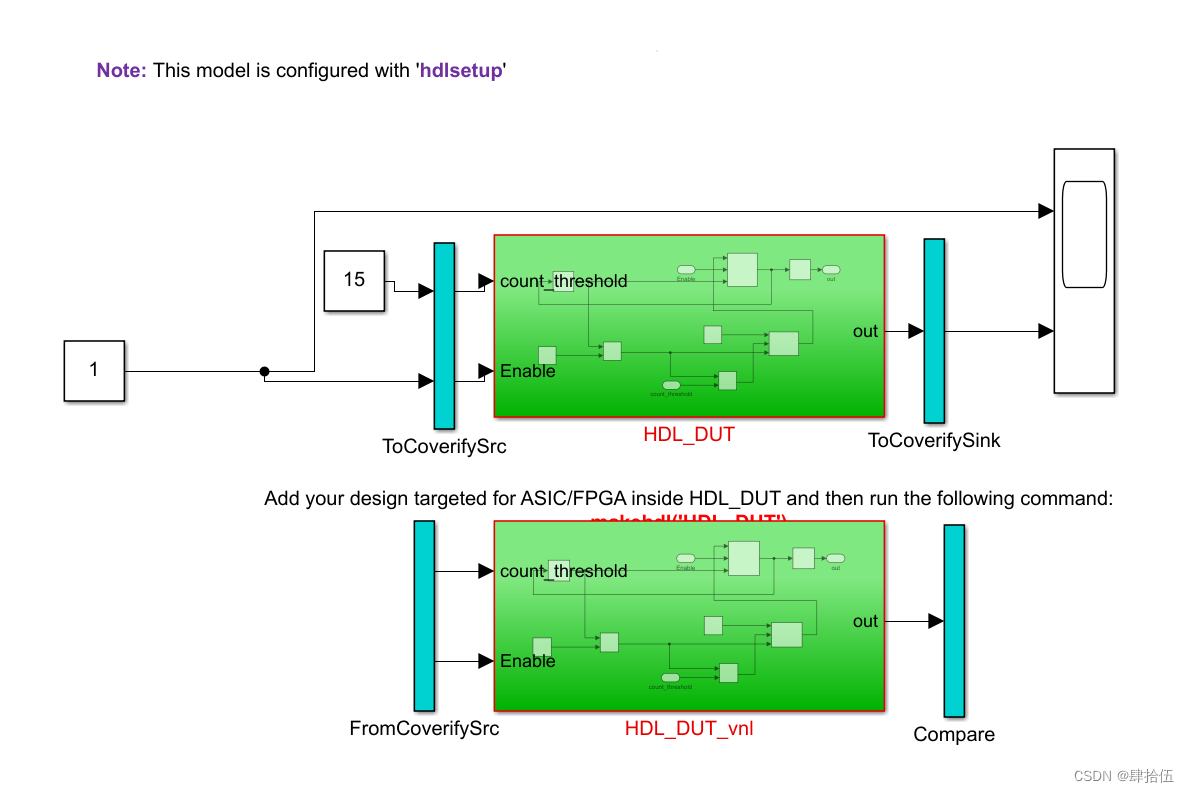

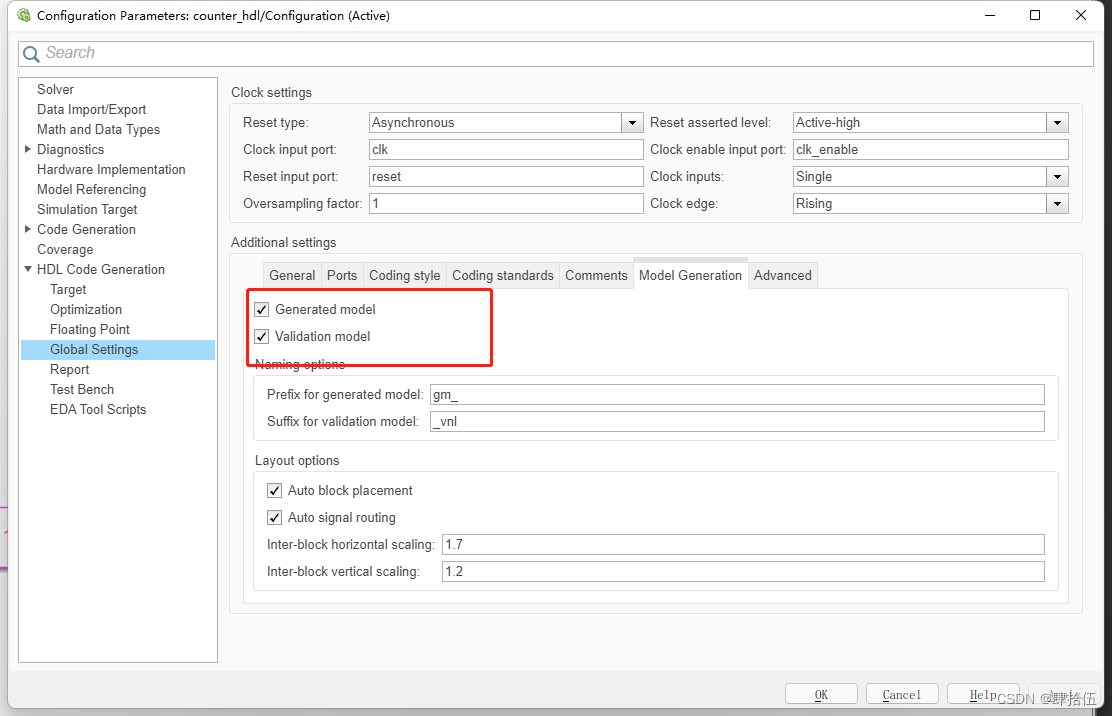

三、生成验证模型并进行对比

这一步实际上是两个模型进行数据对比，一个是原型，也就是自己搭建的模型，一个是验证模型，就是实际上生成HDL代码的模型，这个模型是经过Simulink优化成适合输出为HDL代码的模型，二者不一定是完全一致的。

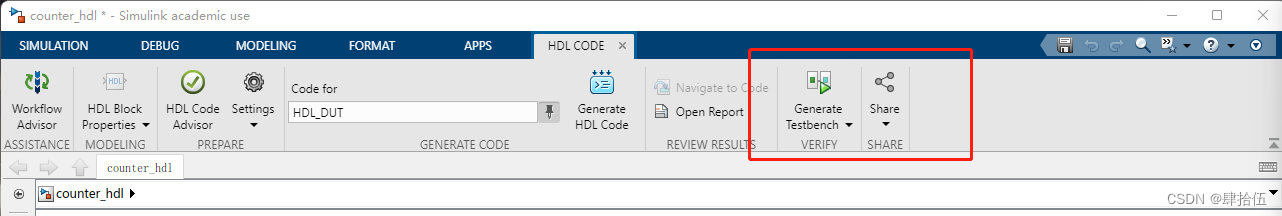

四、生成Testbentch

同时我们还可以在Simulink中查看Vivado的仿真结果，但是我一般不使用，都是只生成代码，然后仿真的步骤都在Vivado里面完成，想了解请参照官方文档。

本例程链接：
链接：https://pan.baidu.com/s/1vlacGBpB9kyP2FcWtZg3NQ?pwd=1111
提取码：1111
–来自百度网盘超级会员V6的分享
