1 电机控制方式

速度控制
位置控制
转矩控制

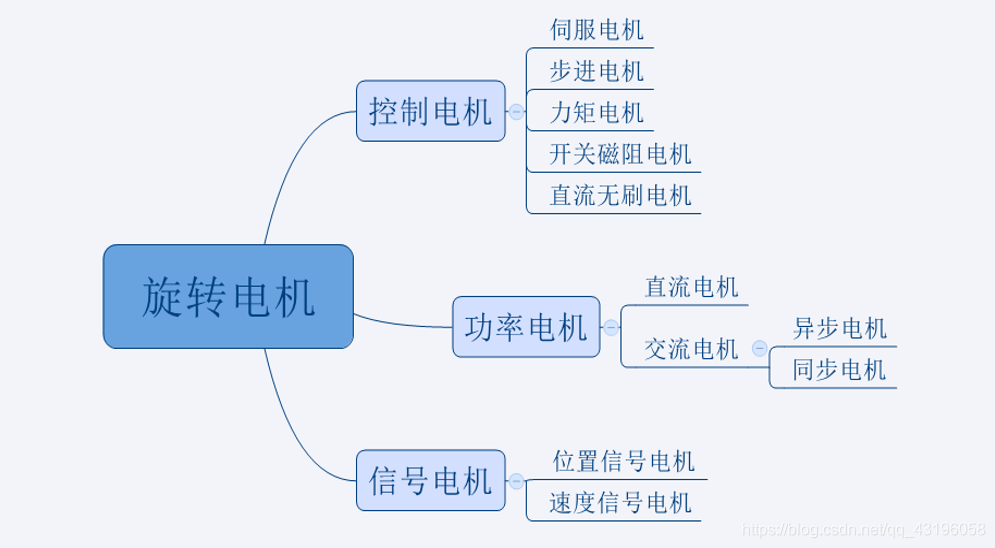

2 分类

在这里插入图片描述

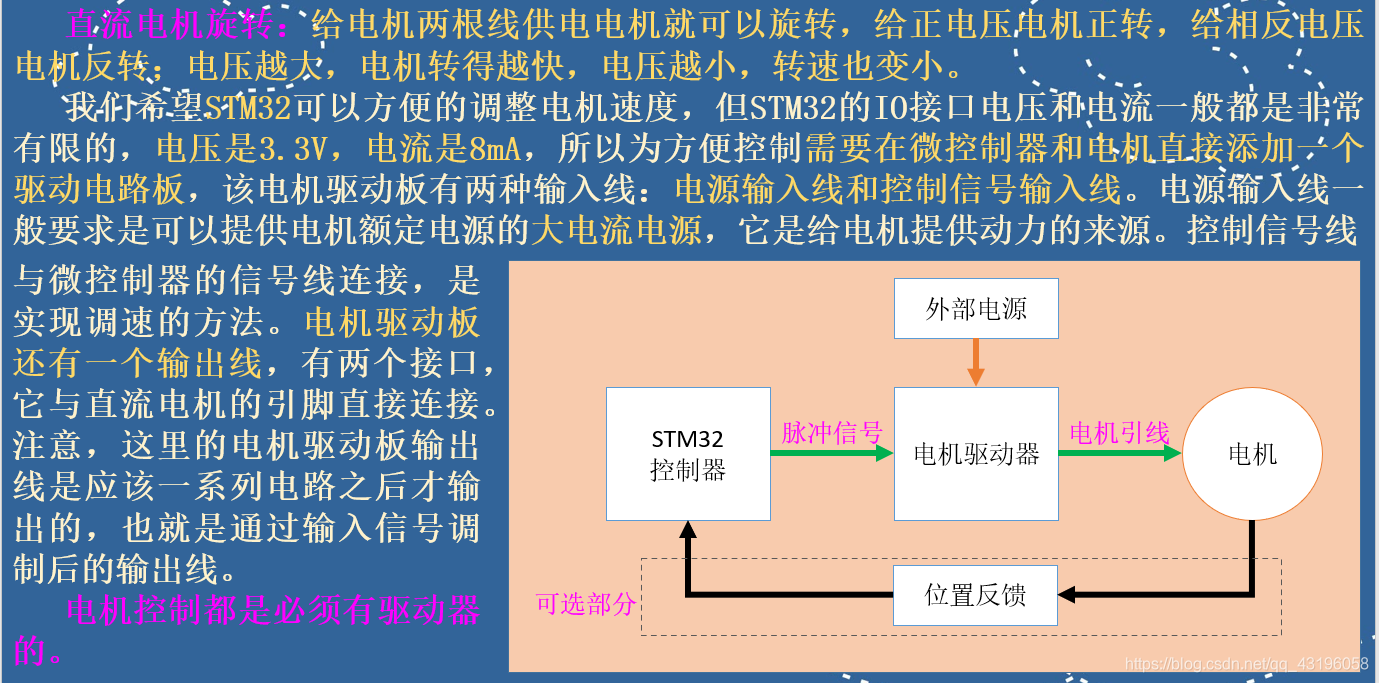

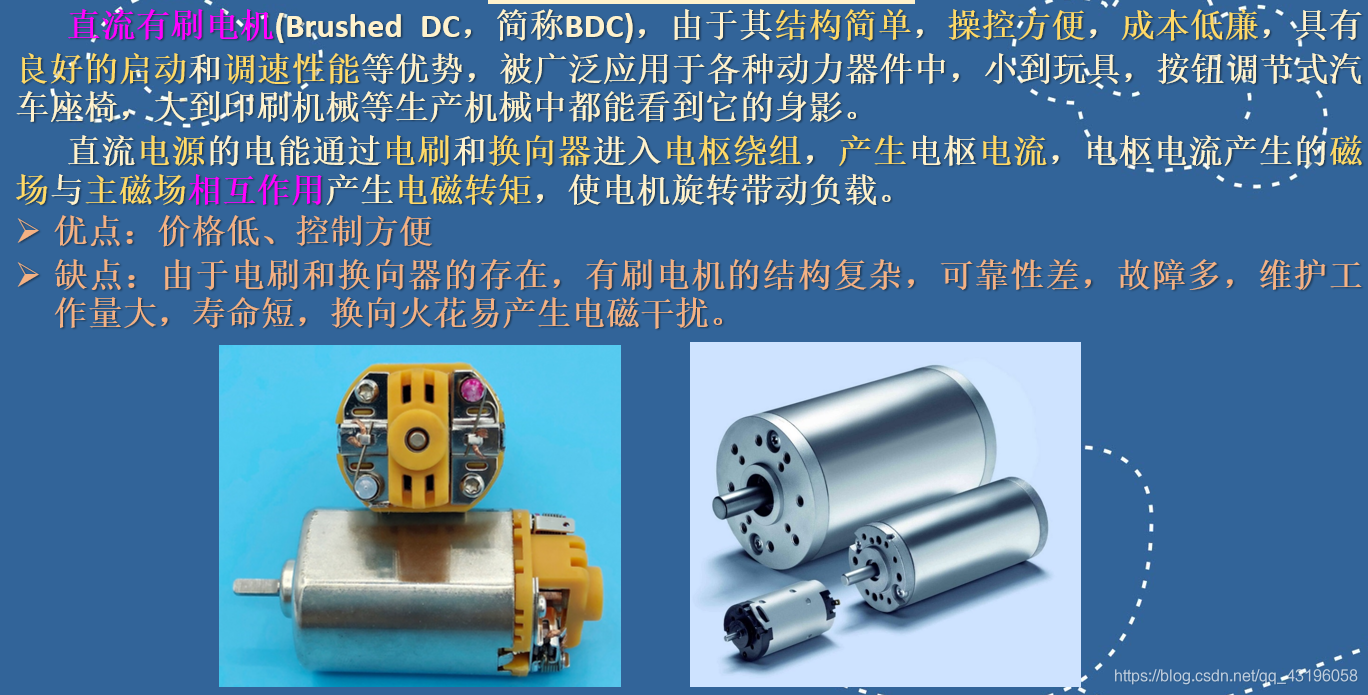

2.1 直流有刷电机

在这里插入图片描述

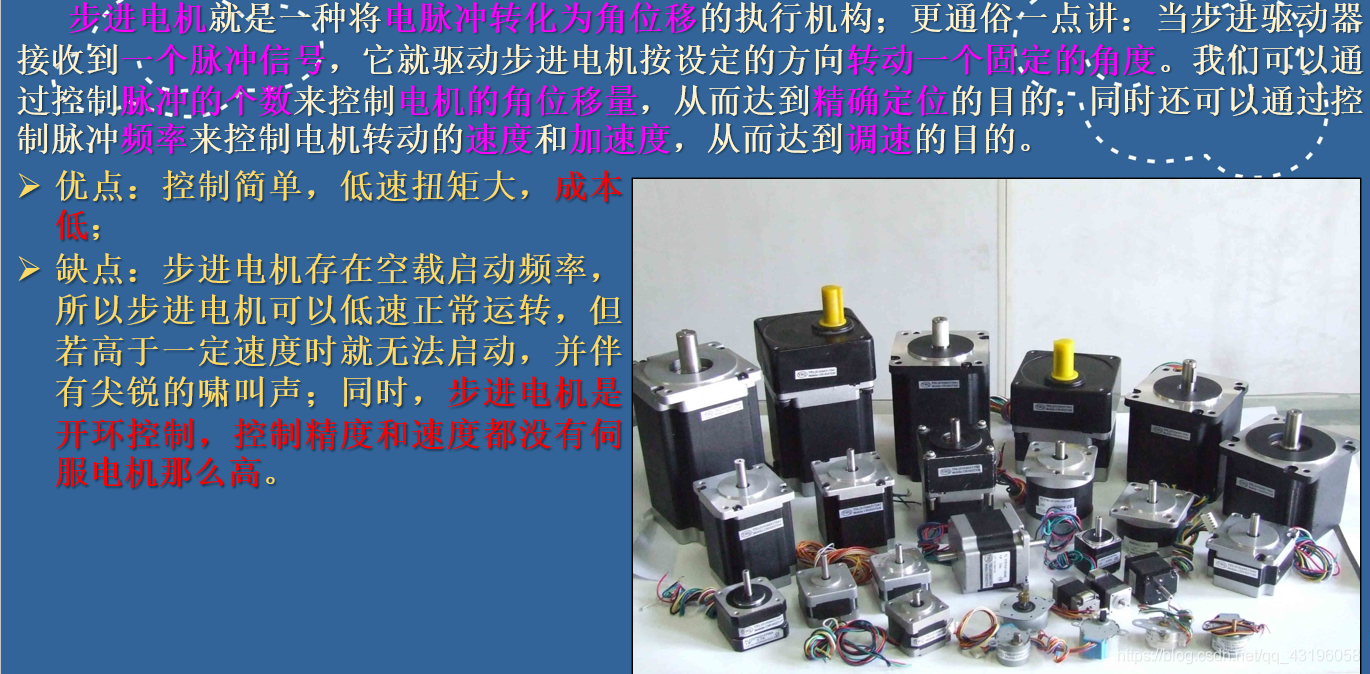

2.2 步进电机

在这里插入图片描述

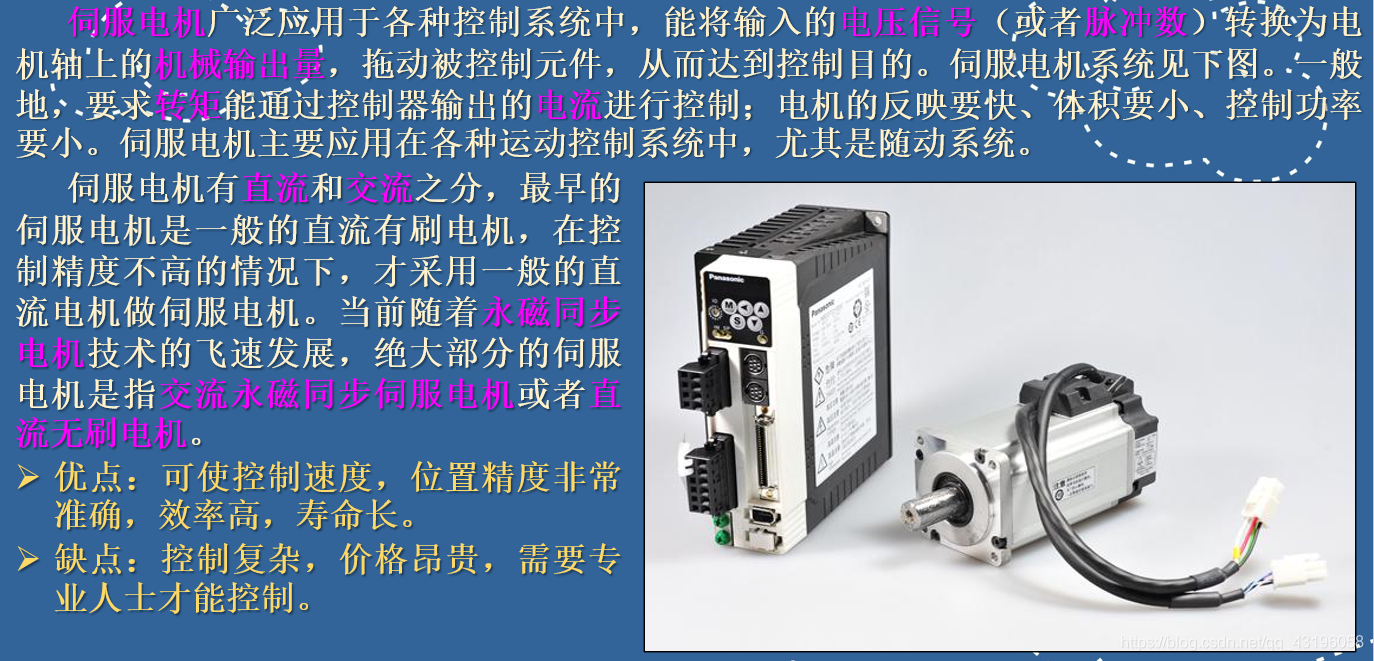

2.3 伺服电机

在这里插入图片描述

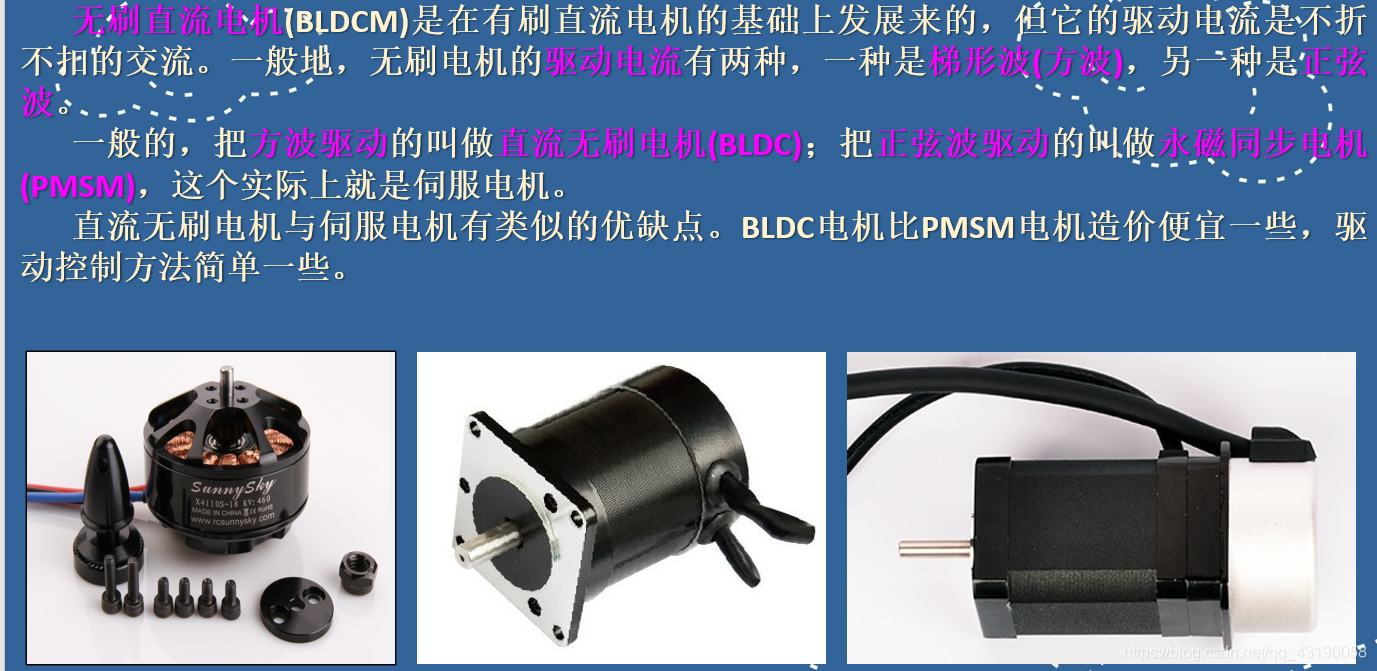

2.5 无刷直流电机

在这里插入图片描述

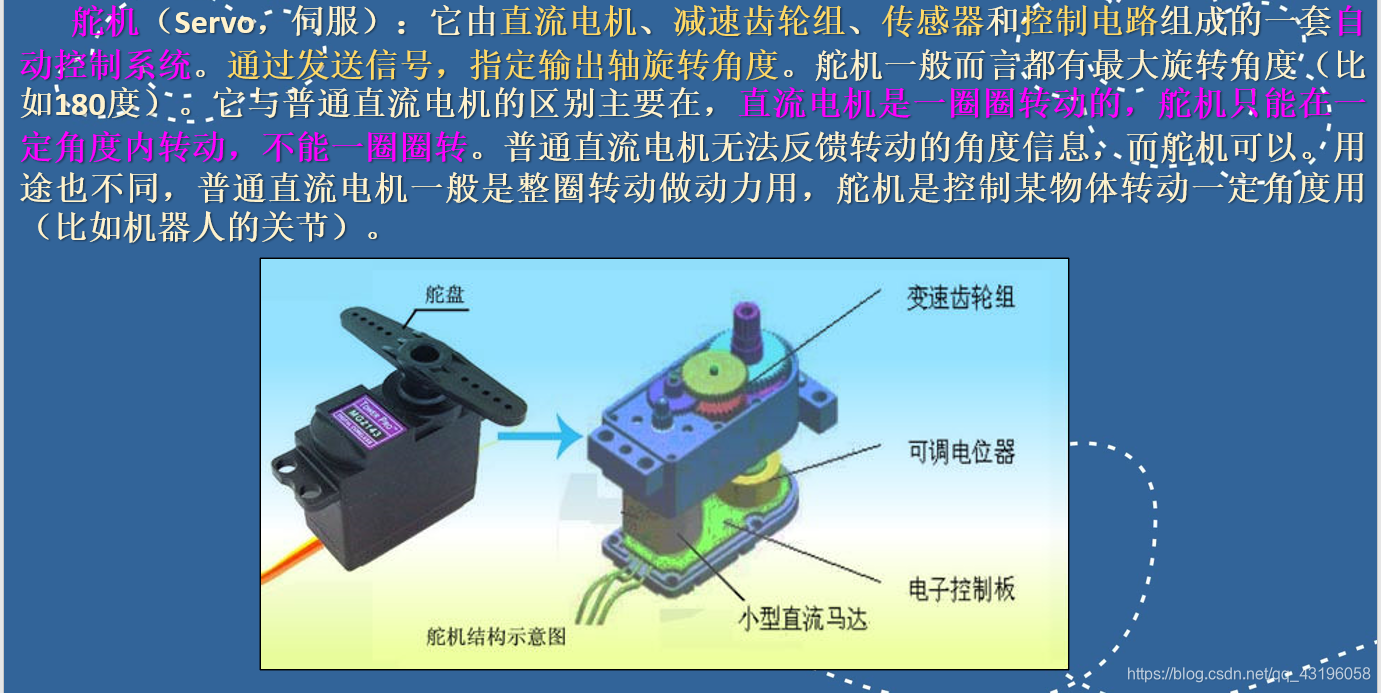

2.6 舵机

在这里插入图片描述

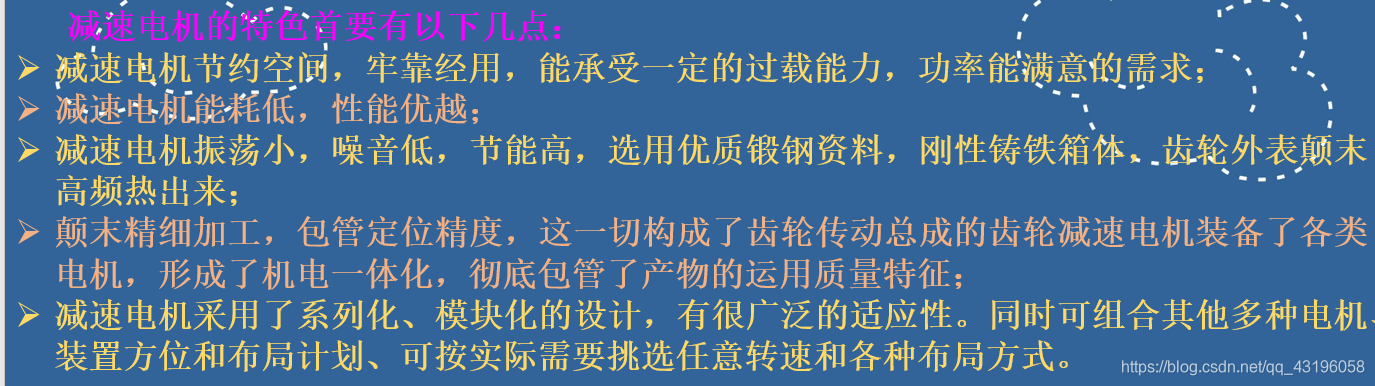

2.7 直流减速电机

在这里插入图片描述

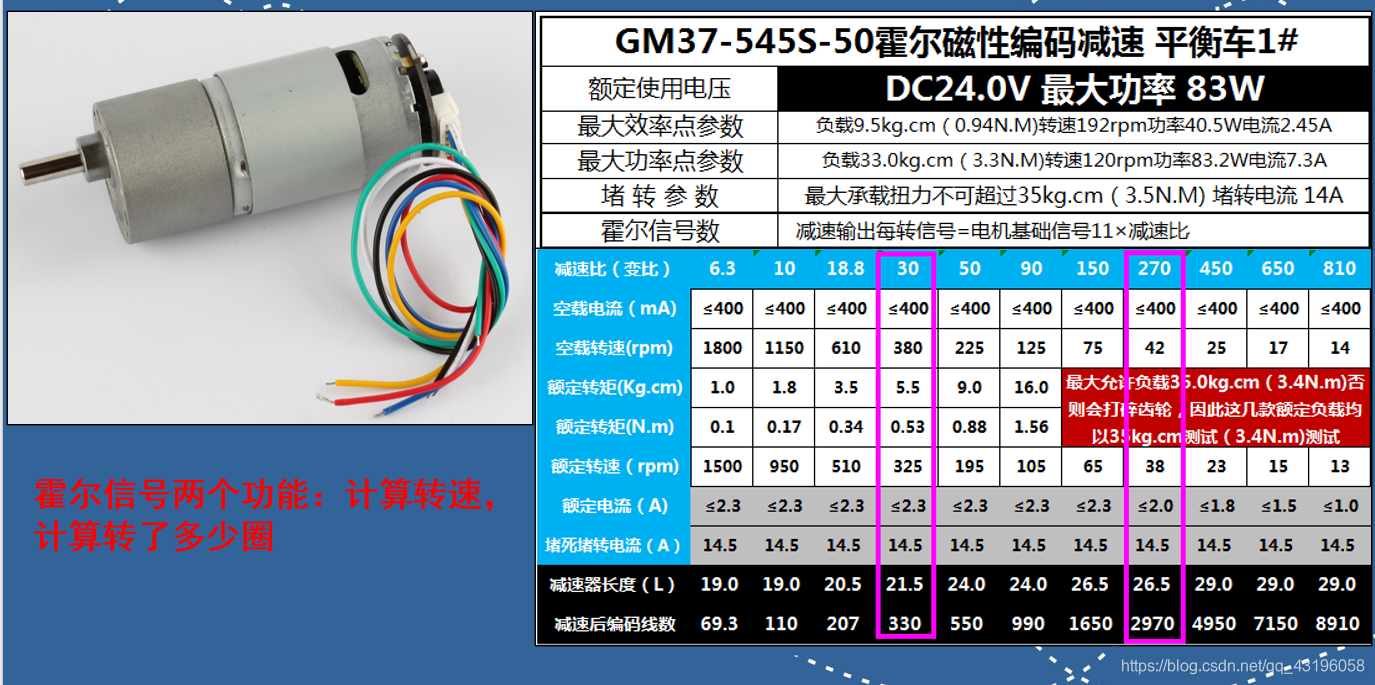

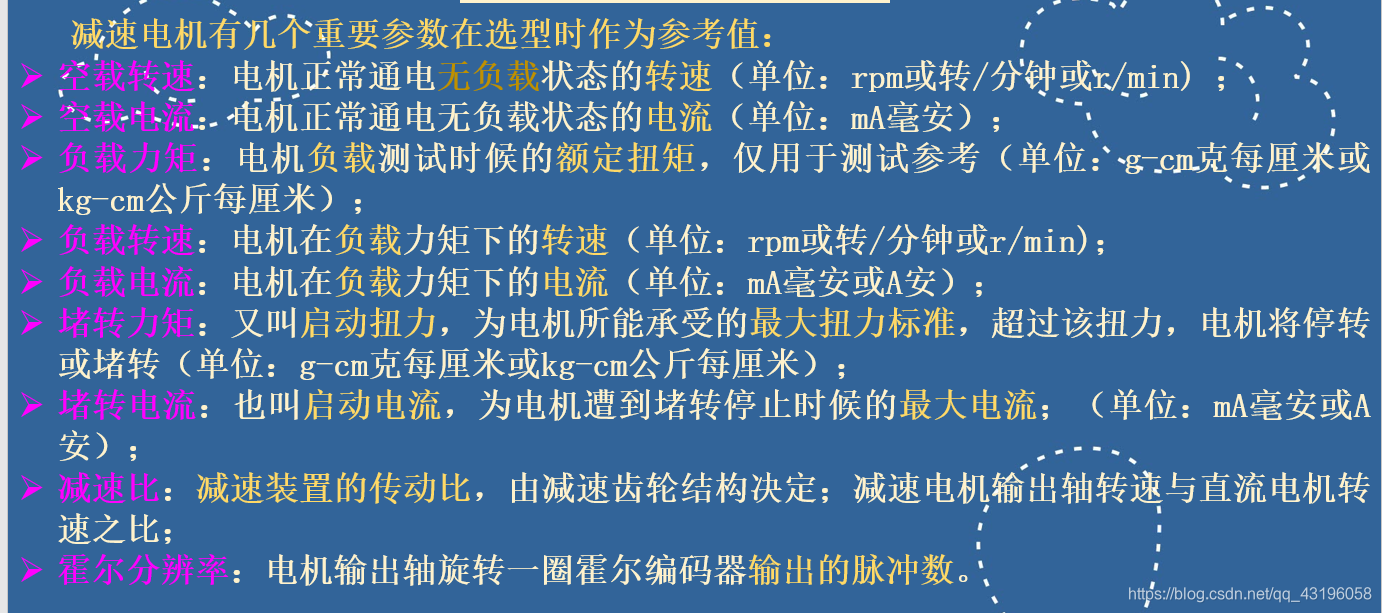

直流减速电机参数：

在这里插入图片描述

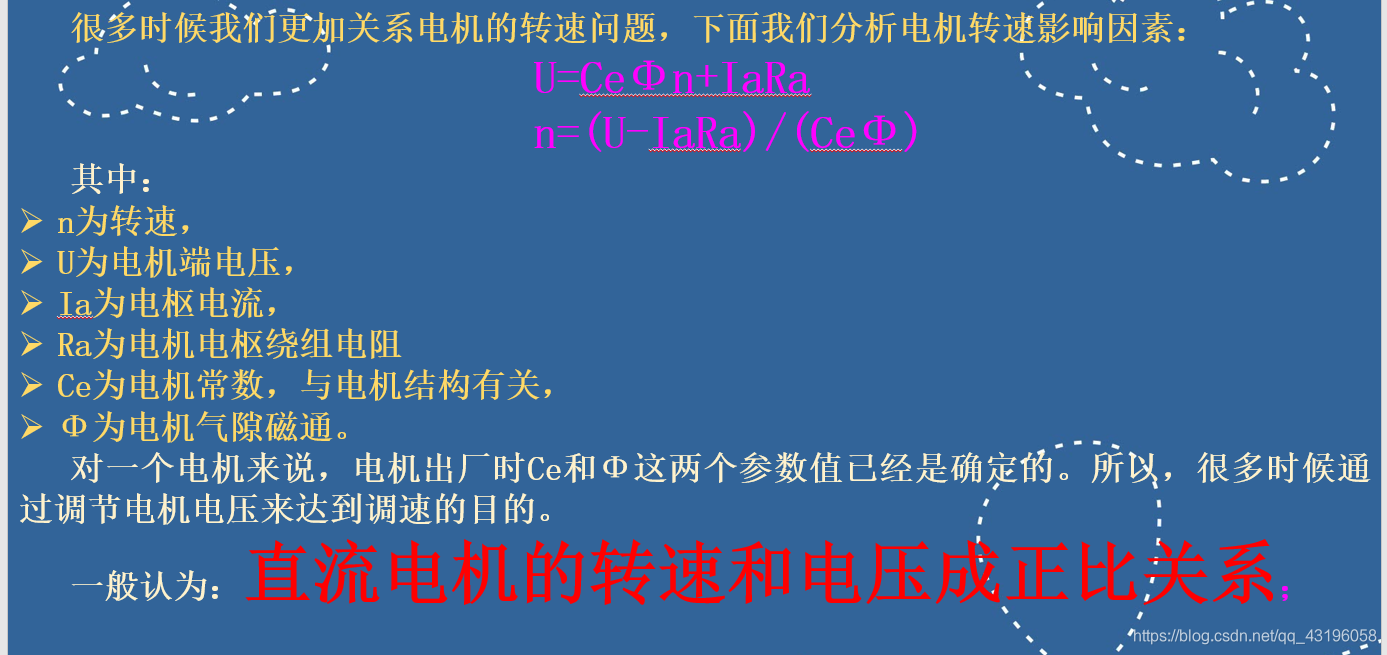

转速与电压的关系:

扭矩与电流的关系：

3 直流减速电机驱动设计

在这里插入图片描述

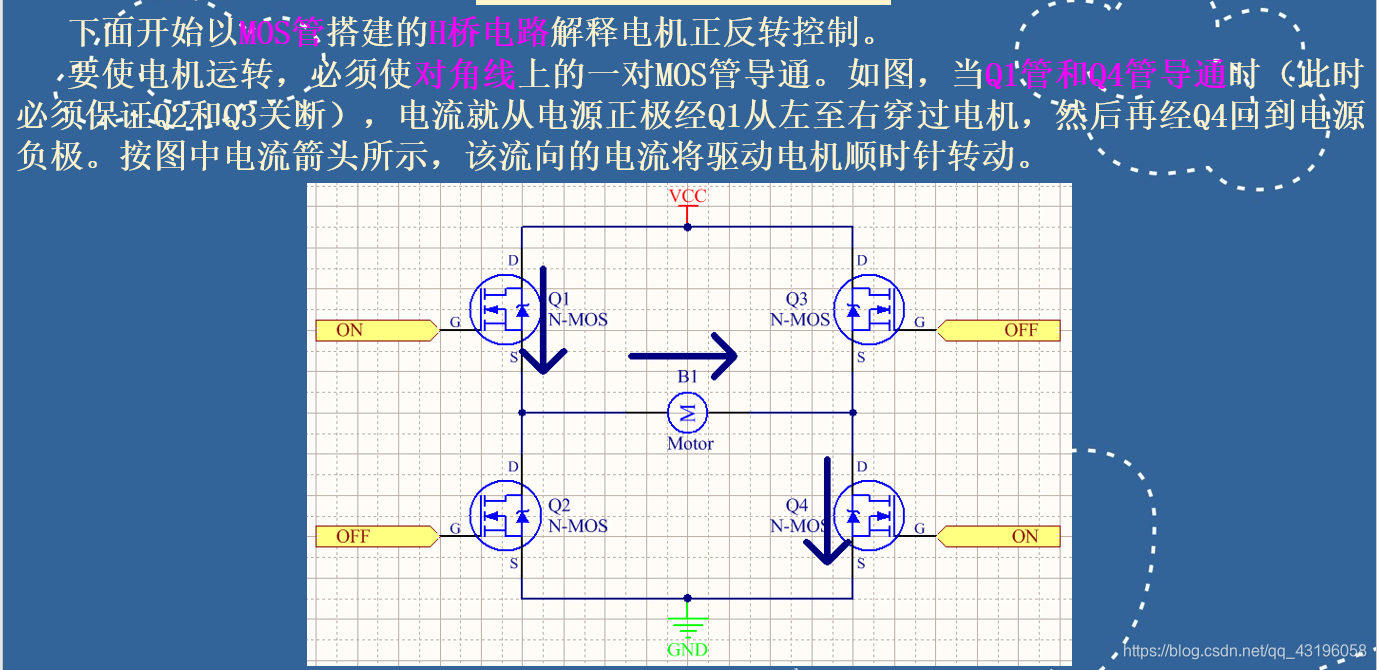

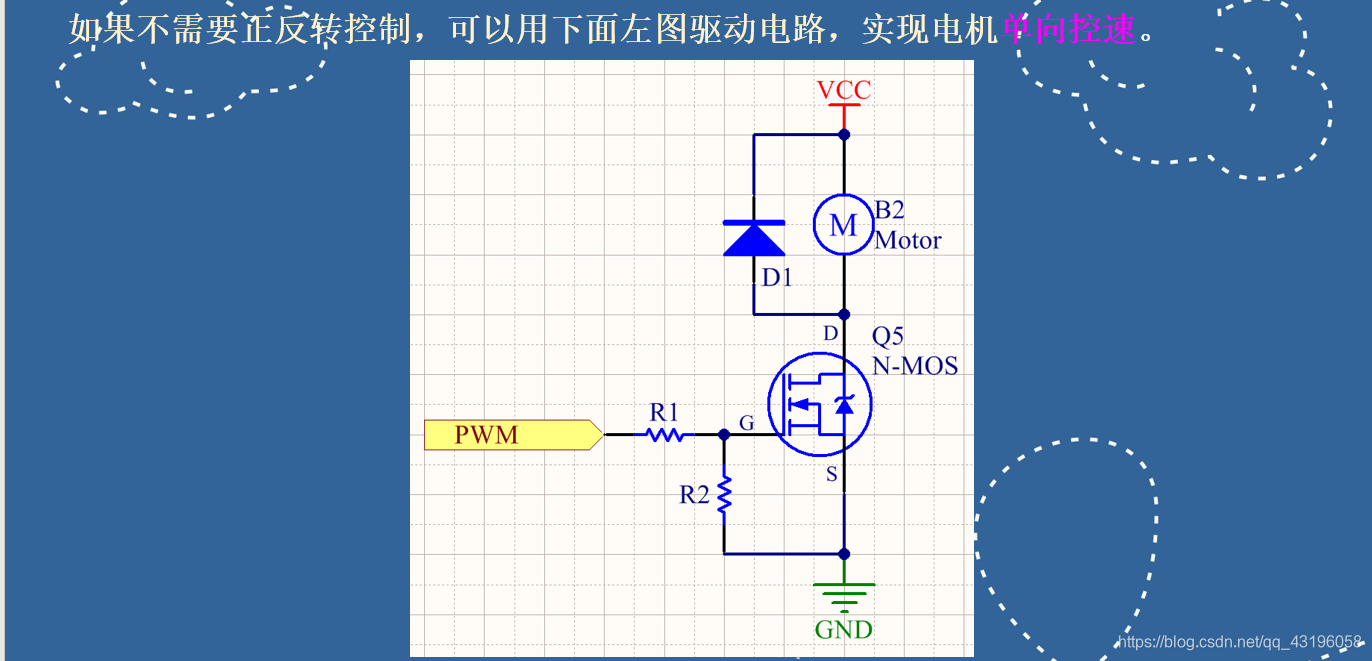

单向控速：

这样简单的控制开关状态就可以控制电机的选择方向。从上图中可以看到，其形状类似于字母“H”，而作为负载的直流电机是像“桥”一样架在上面的，所以称之为“H 桥驱动”。4个开关所在位置就称为“桥臂”

在电路中可以做电子开关的有三极管和MOS管。

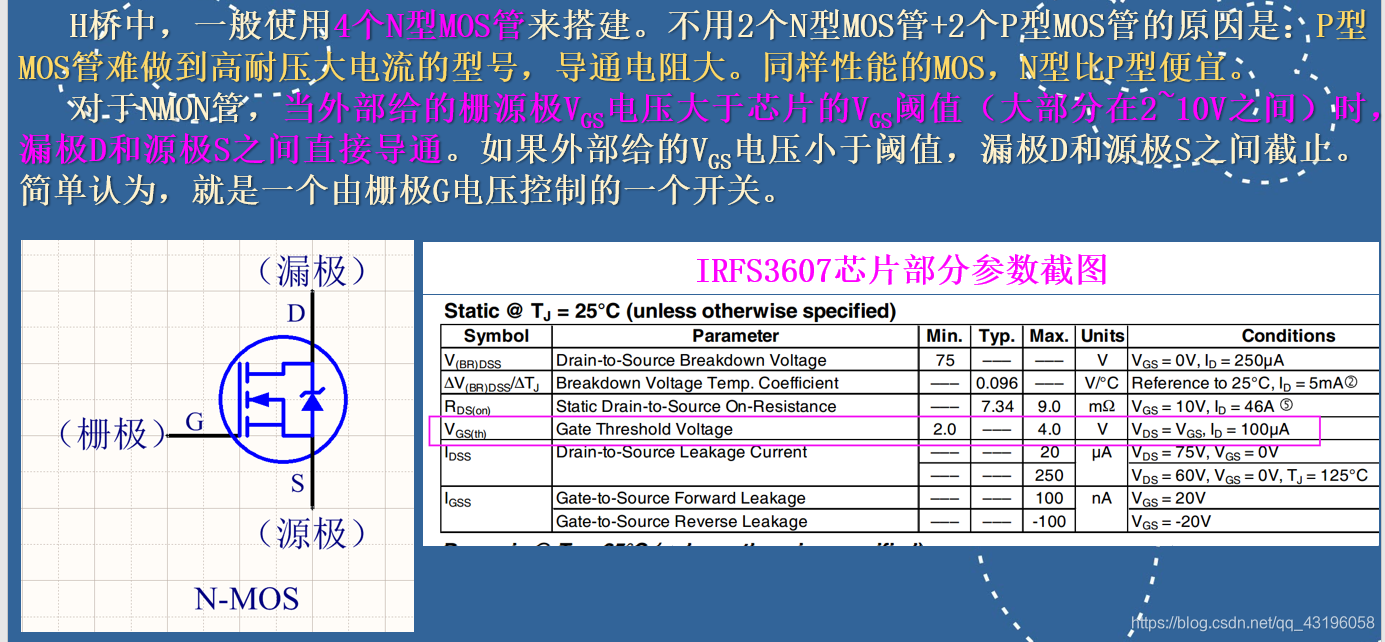

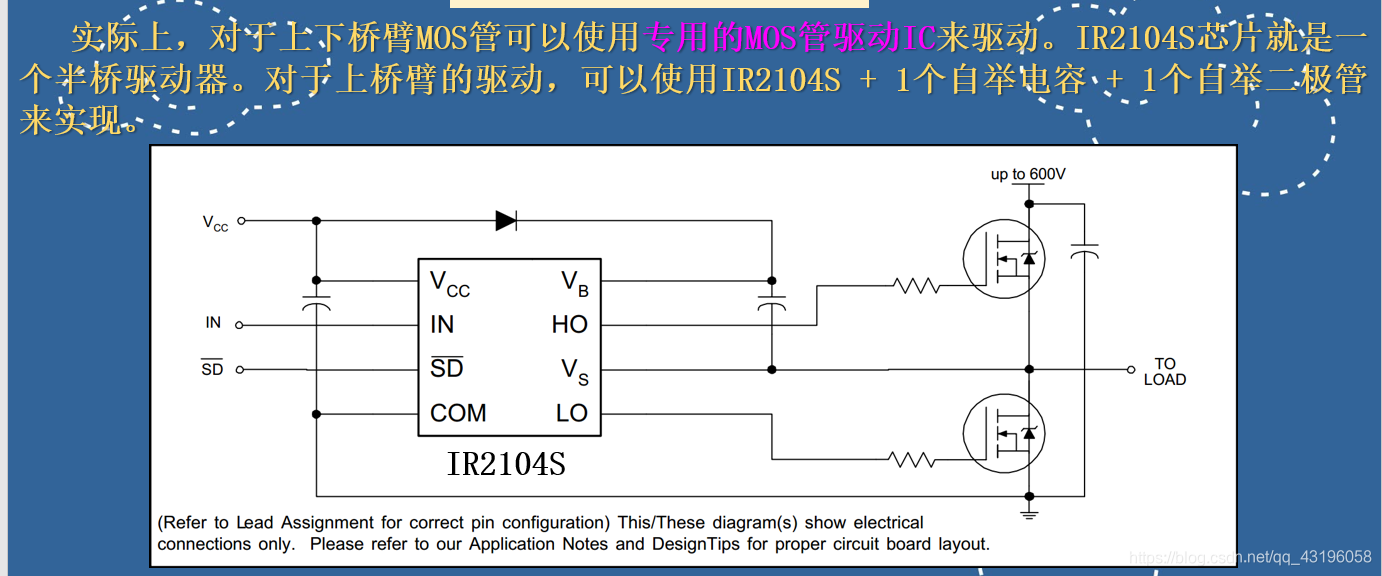

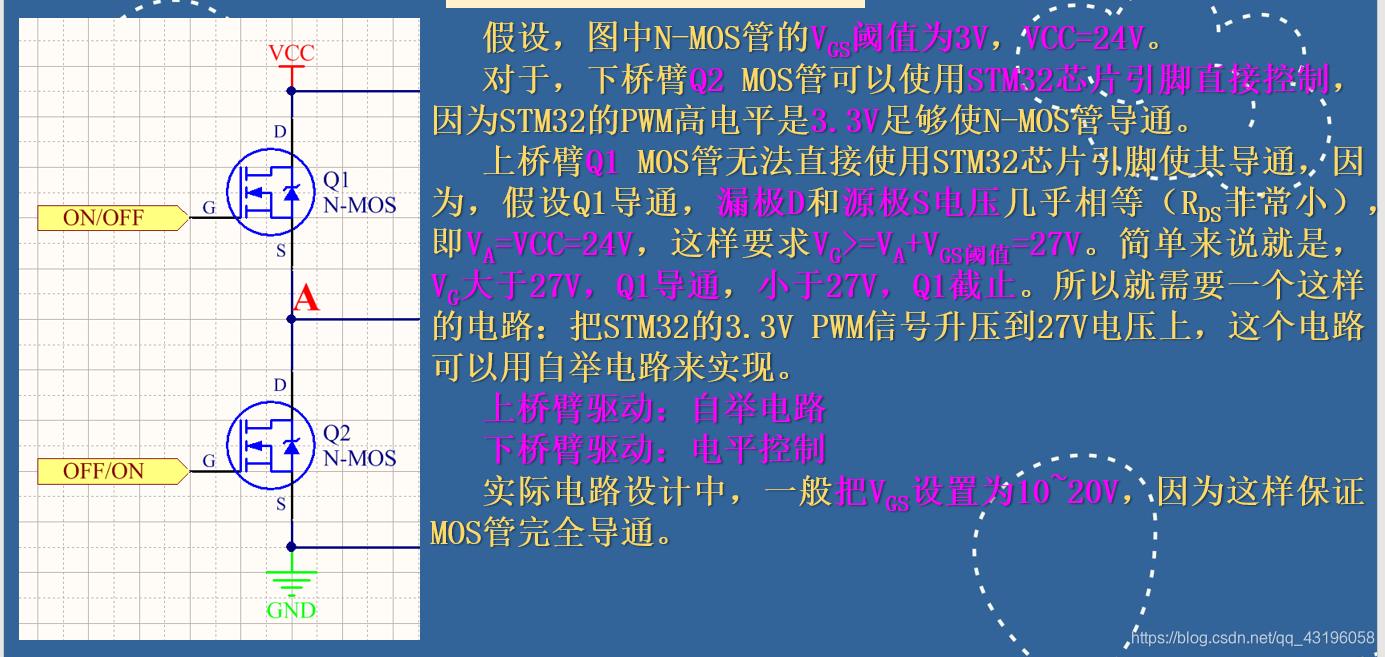

3.1 H桥驱动分析

在这里插入图片描述

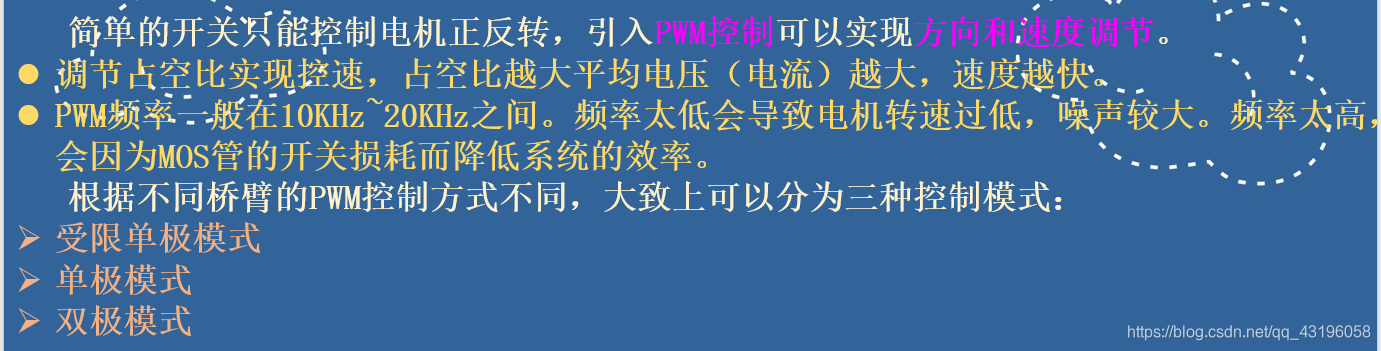

三种控制模式

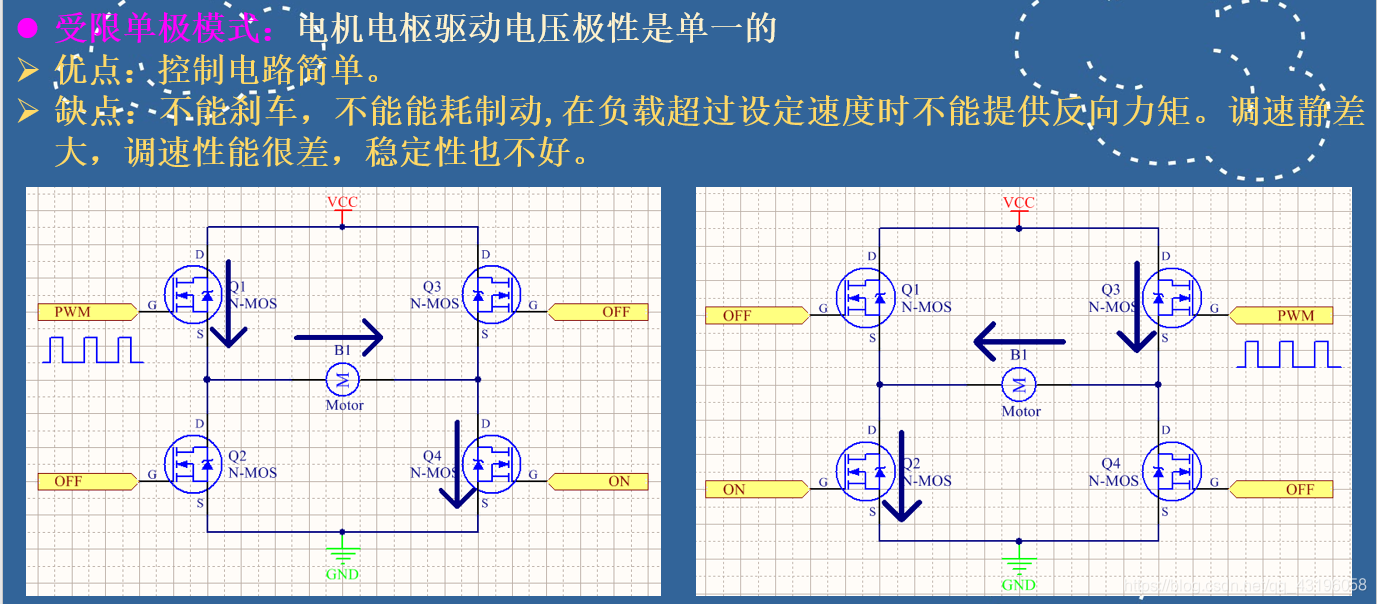

受限单极模式
在这里插入图片描述

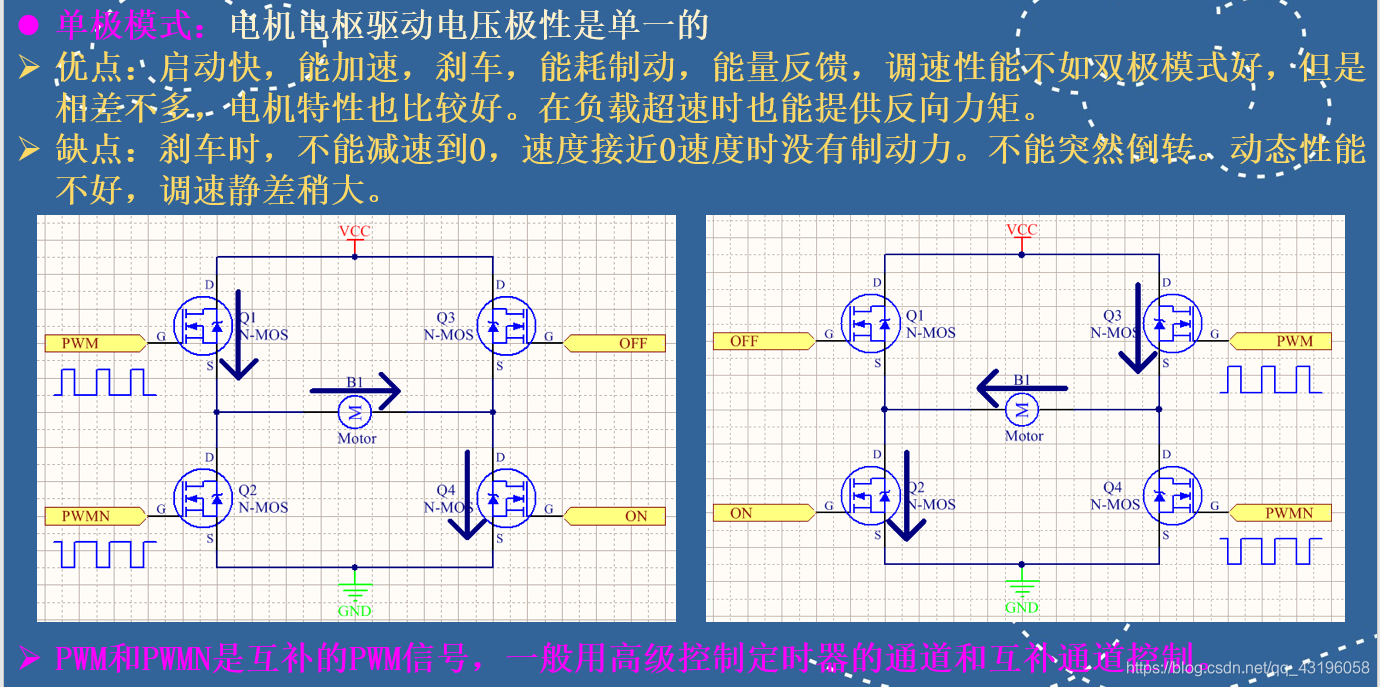

单极模式

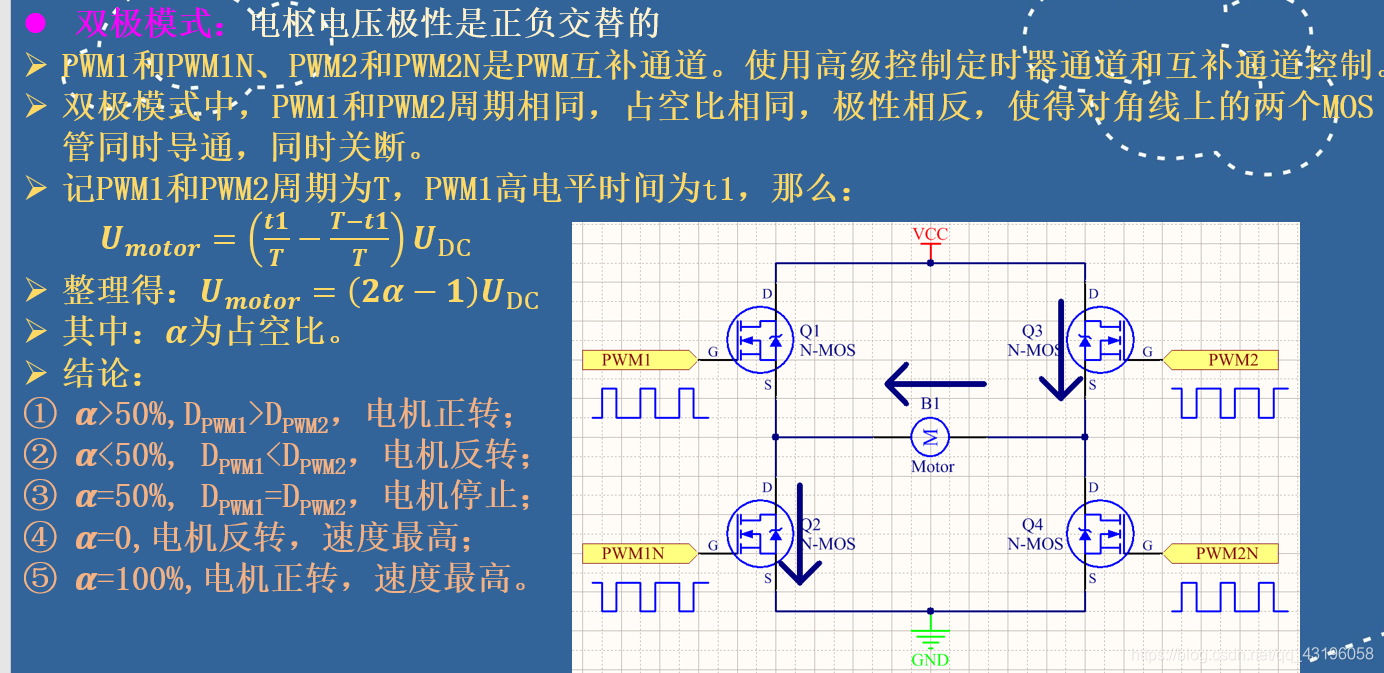

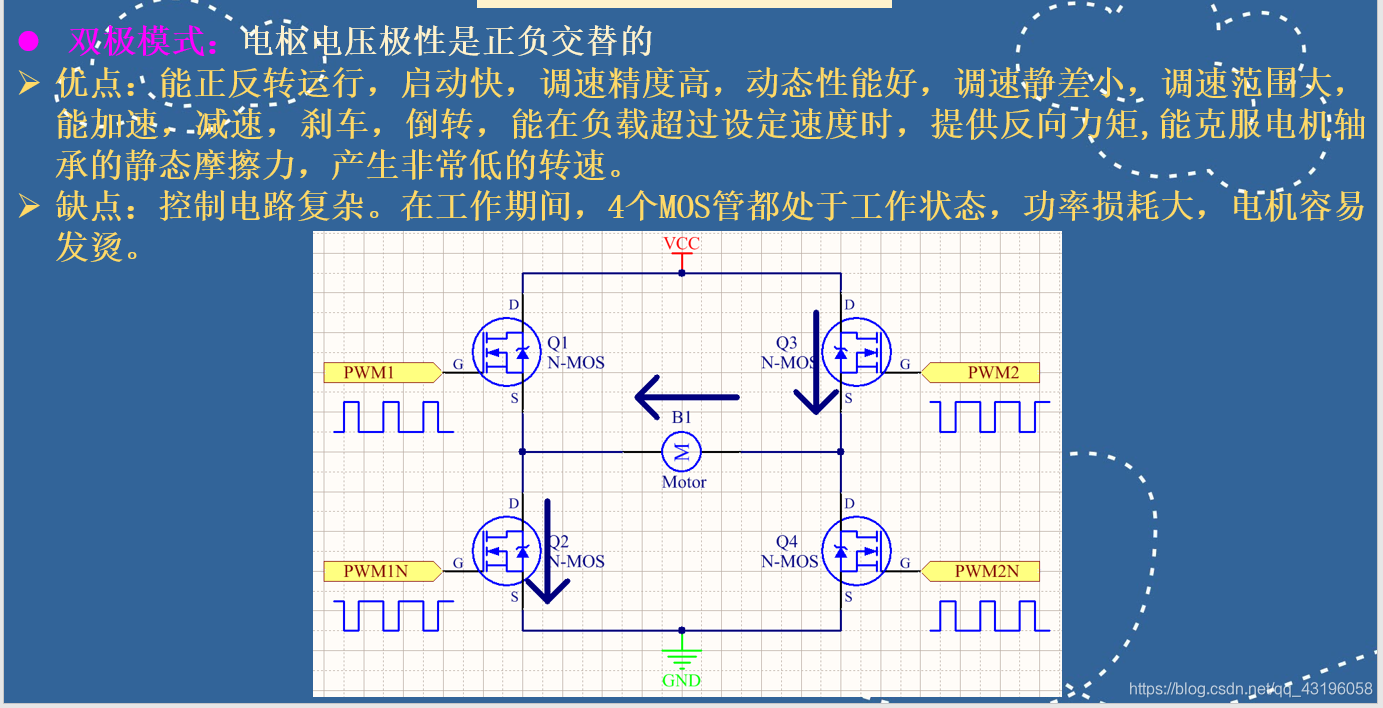

双极模式

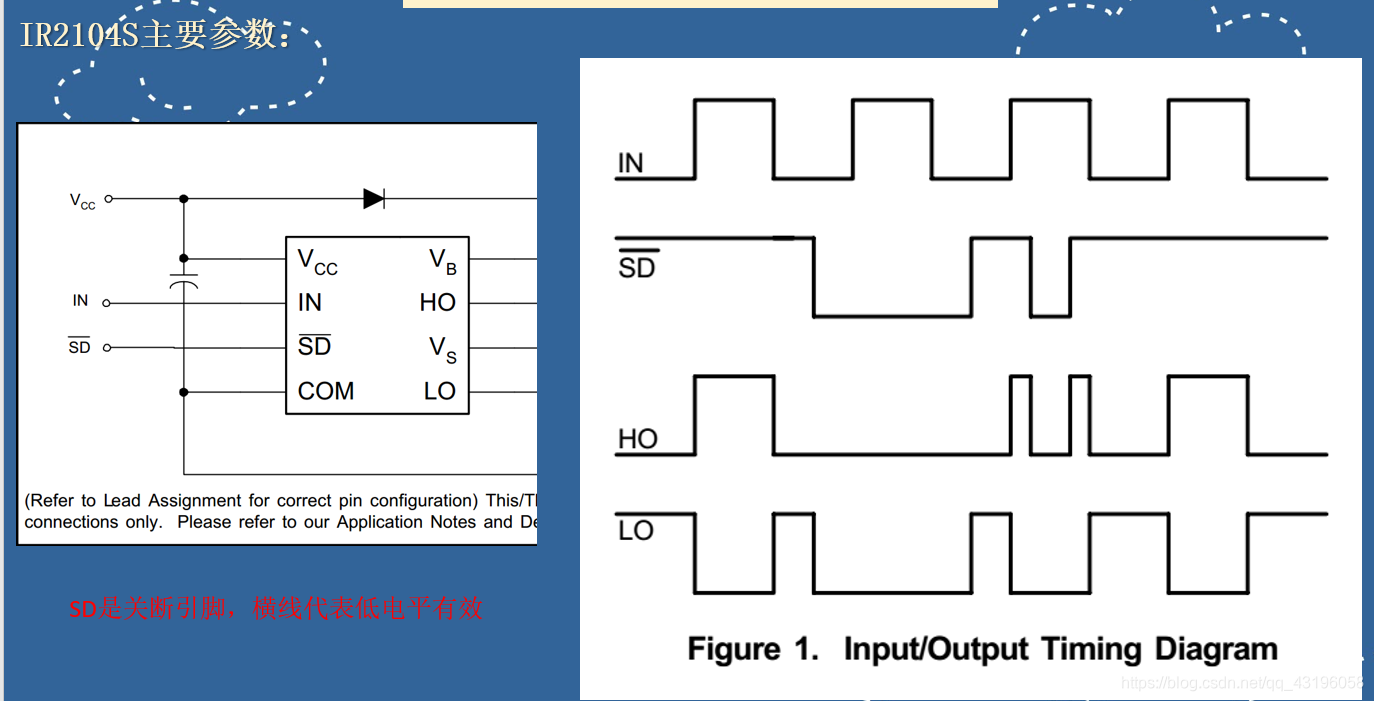

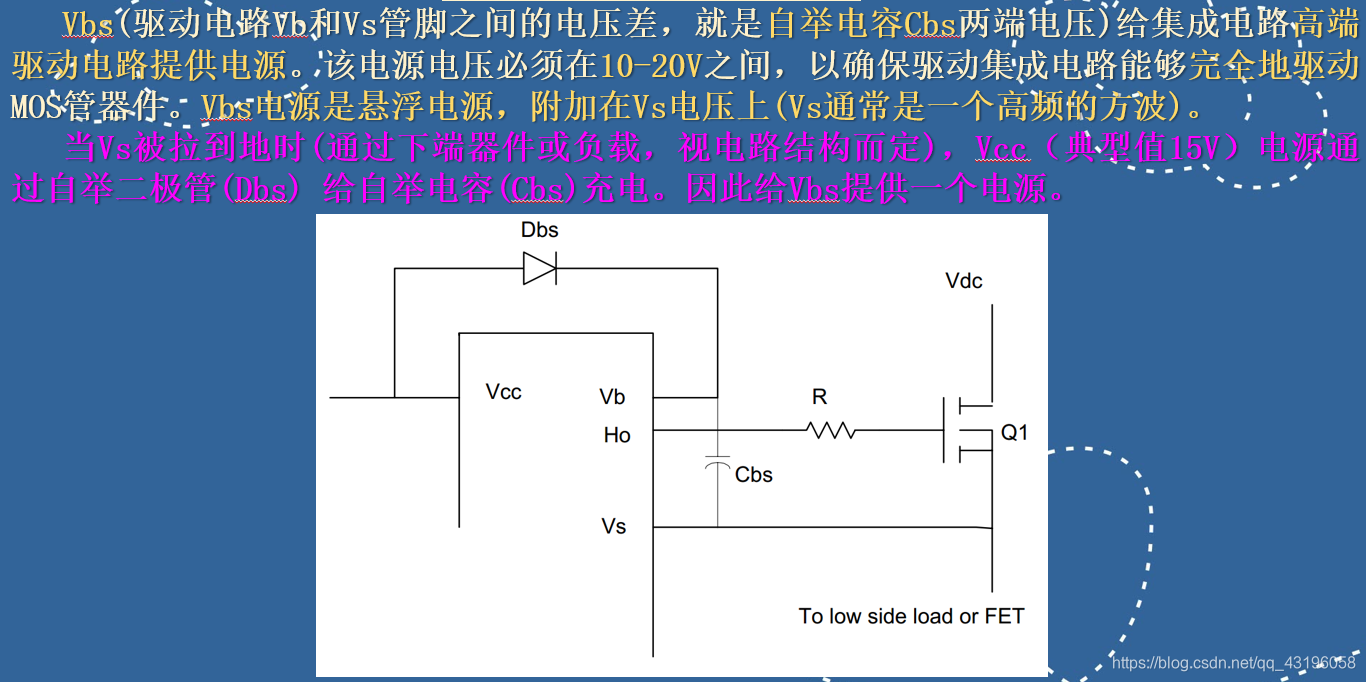

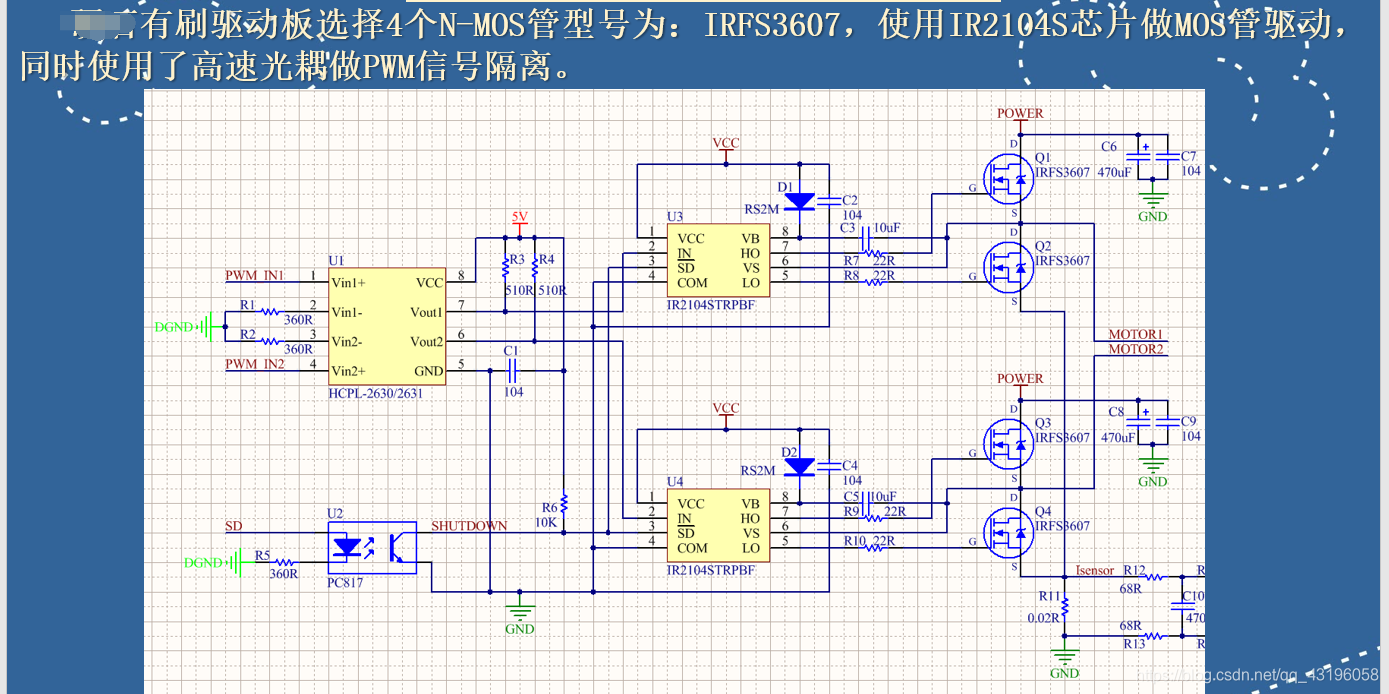

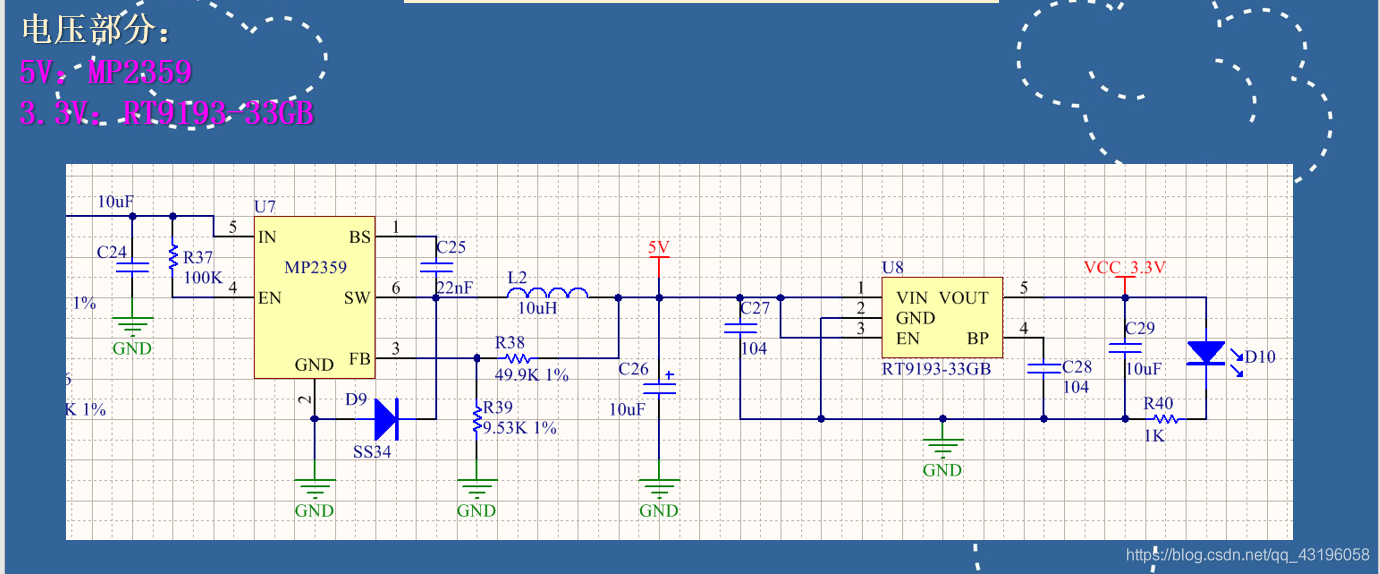

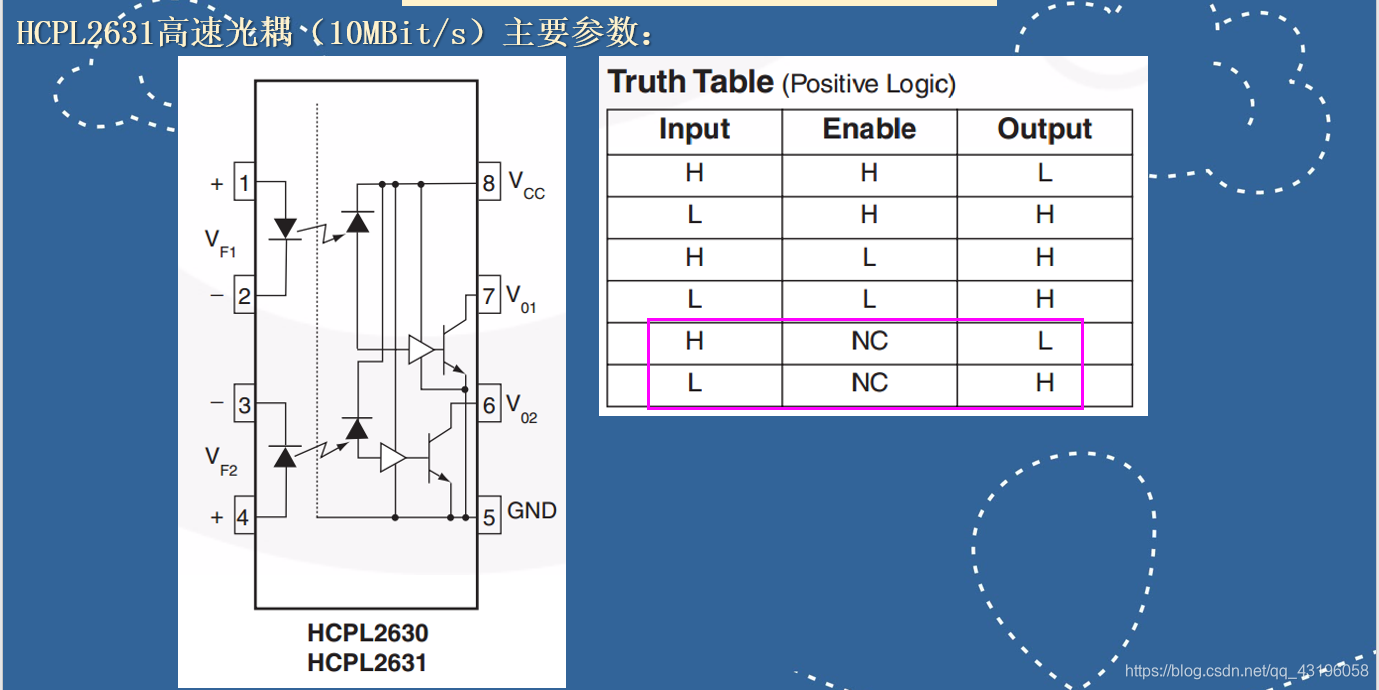

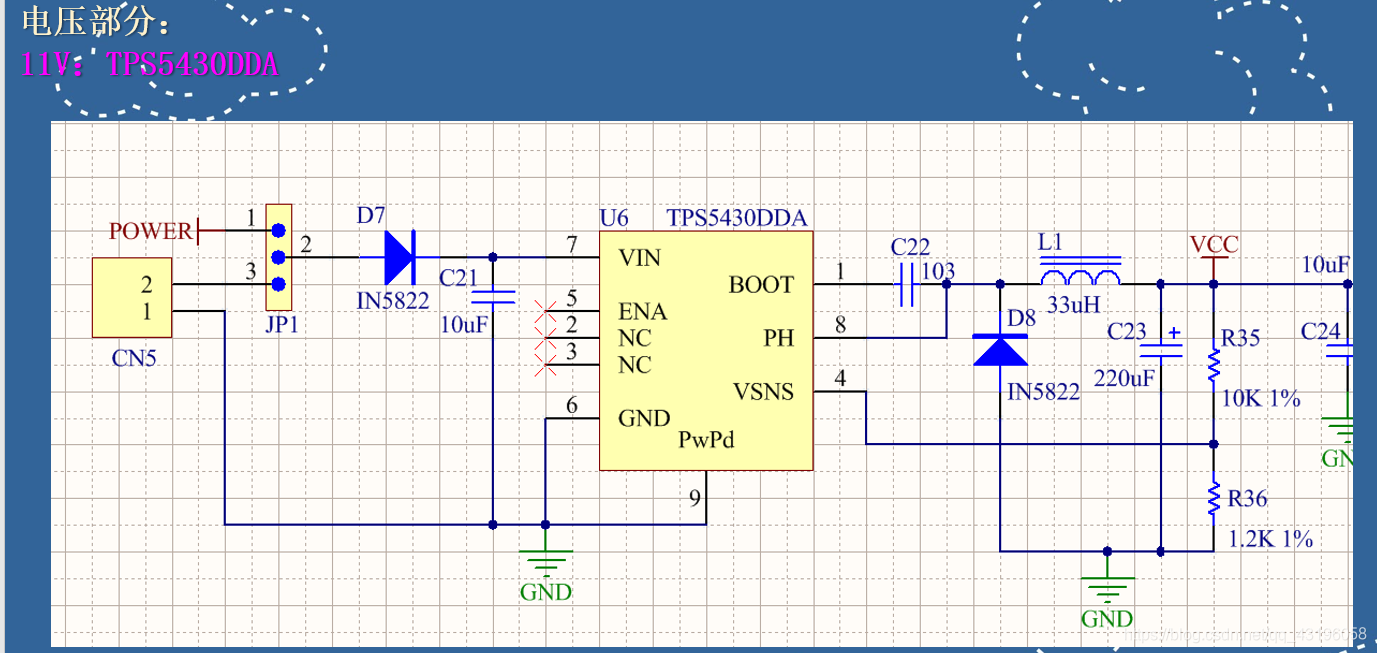

3.2 H桥硬件电路设计

在这里插入图片描述

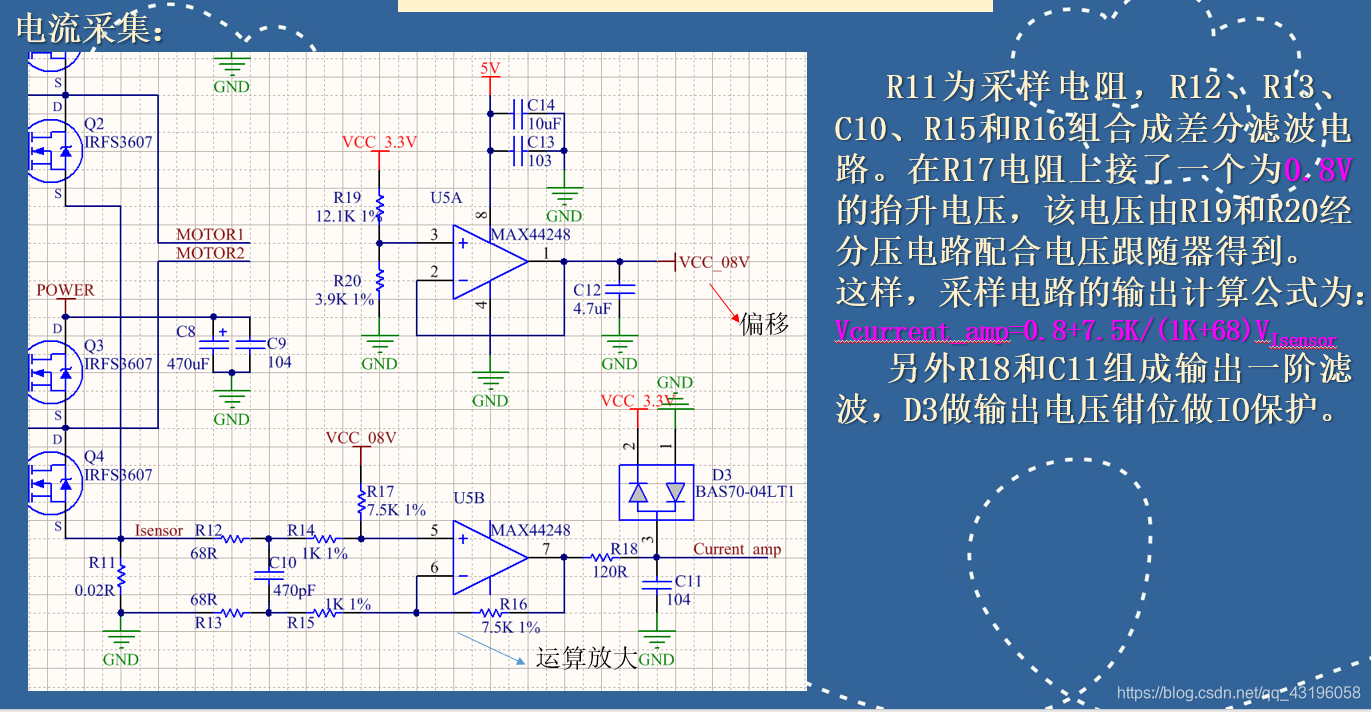

ADC只能采集电压信号，故加入电阻，通过计算得出电流。

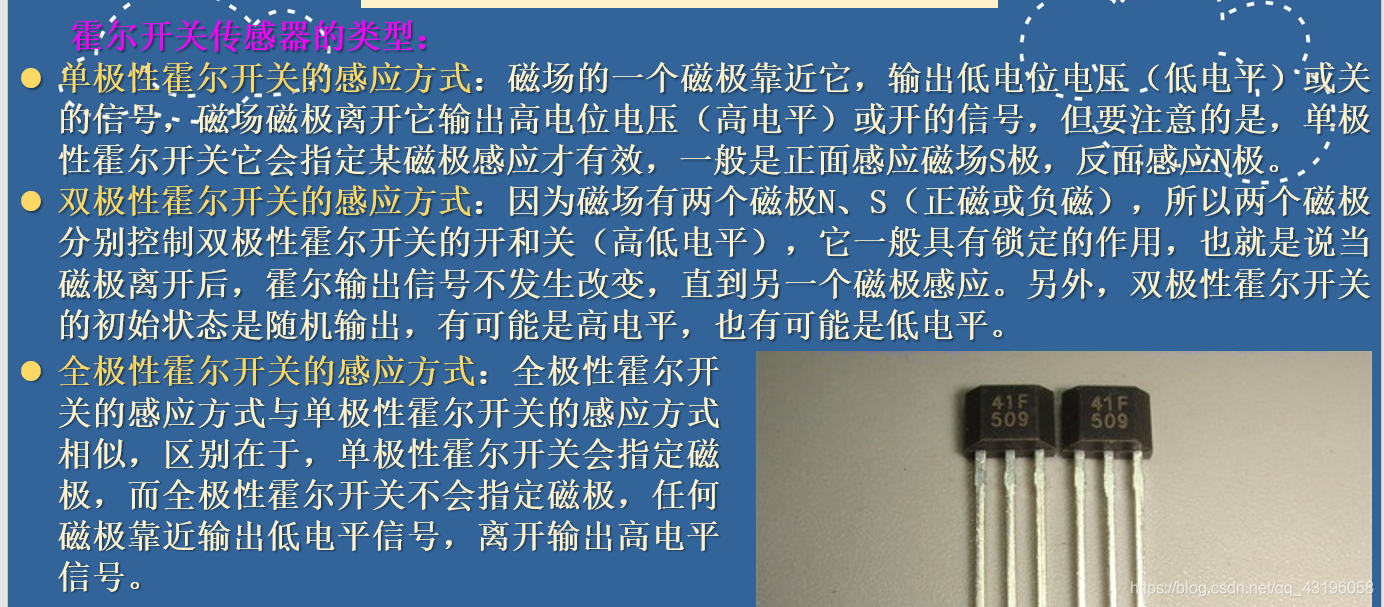

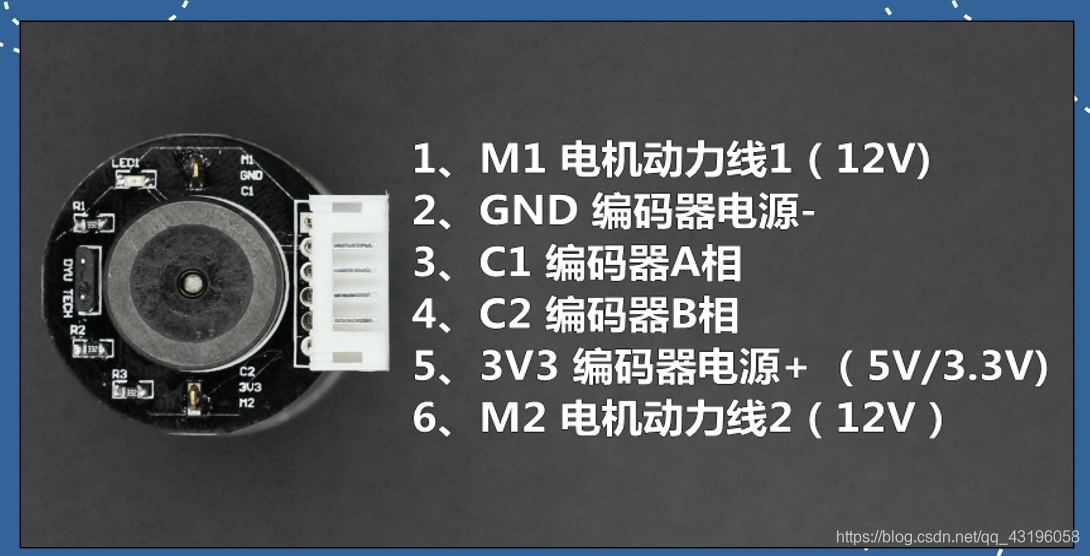

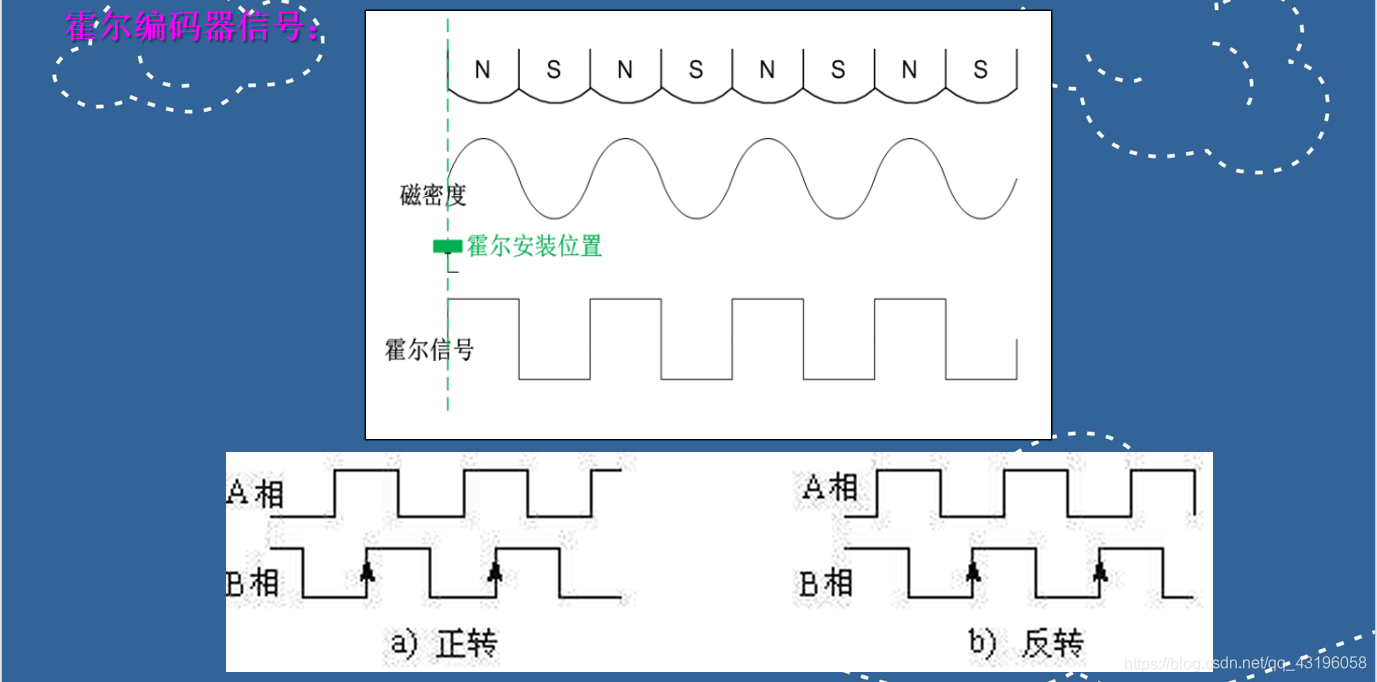

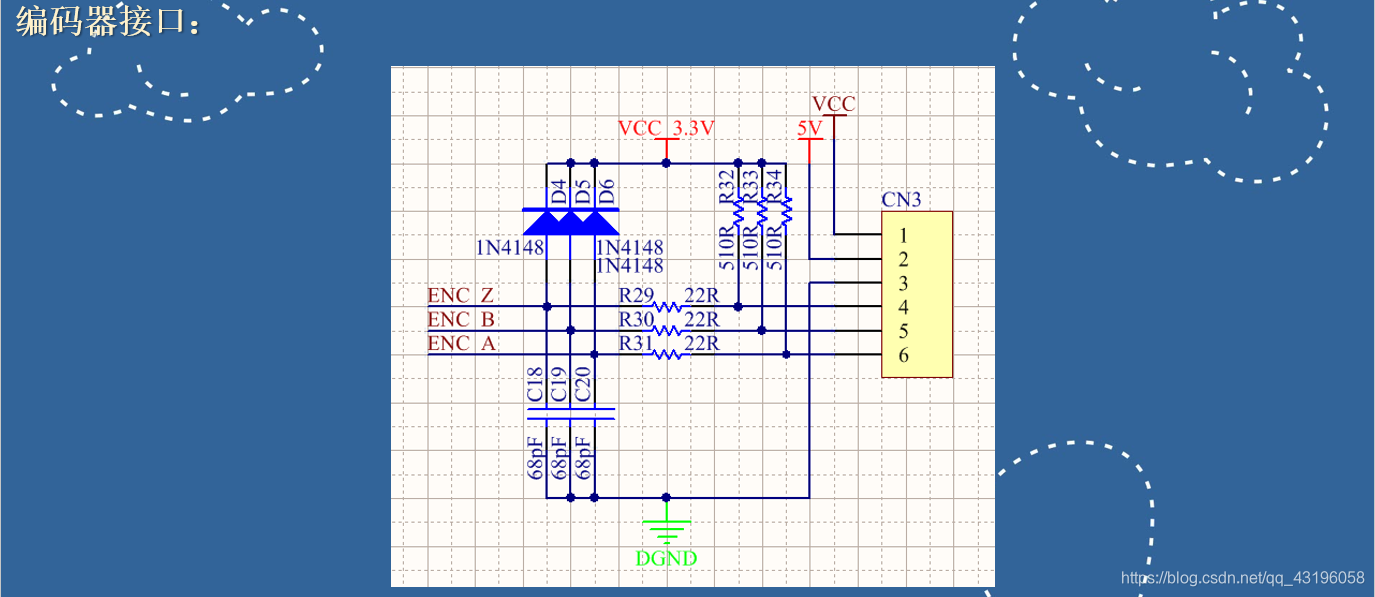

4 编码器

在这里插入图片描述

在这里插入图片描述
