一、前言

Origin是由OriginLab公司开发的用于数据分析和绘图的一款软件，其界面简洁，便于初学者学习。
从OriginLab官网与Origin and OriginPro网页便可以看到该软件的主要功能及使用介绍，包括：

• 绘图
• 数据分析及统计
• 批量操作
• 应用

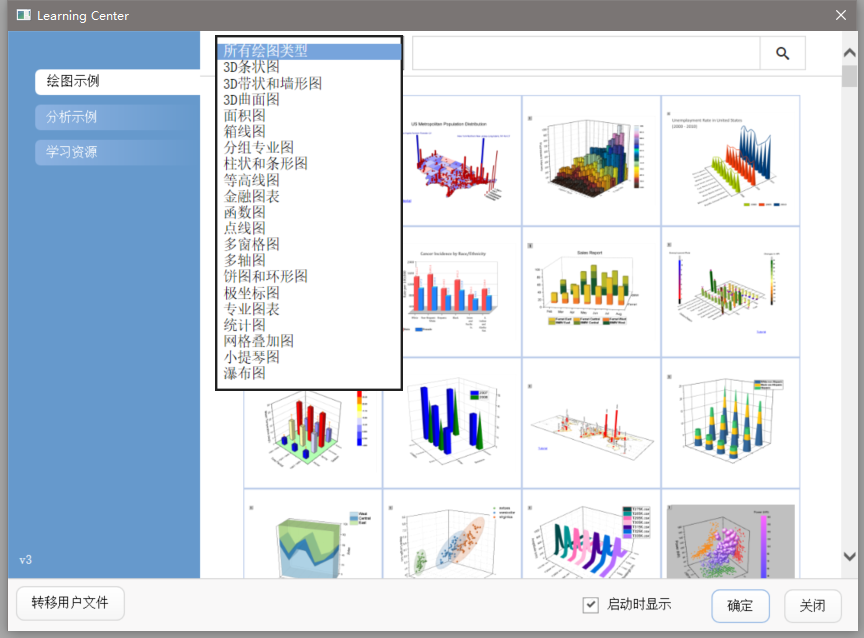

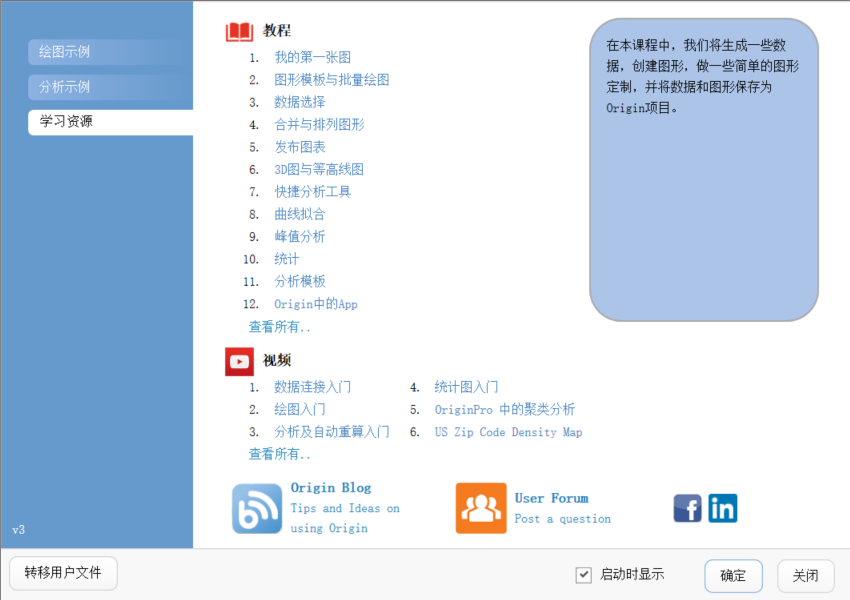

从软件菜单栏的“帮助——learning center”也可以直接看到不同图形和数据分析的应用案例。选择需要的类型，点击确定，便可打开对应的案例数据及操作指引，非常方便学习。



图1 Origin软件的学习教程

二、数据分析

本篇内容的主题为介绍简要的数据分析功能。从图1可以看到“数据处理”功能下，主要包括：

• 单元格公式
  　在工作表单元格之间执行计算
• 数据筛选
  　在工作表中设置列筛选器以及自动更新图形和分析结果
• 数据删减
  　用于减少工作表或XY数据对中的数据的工具
• 列值计算
  　在工作表列之间执行计算
• 堆叠和拆分列
  　通过堆叠列和拆分堆叠列来转换数据
• 数据提取
  　将工作表中的屏蔽点提取到另外一个新的工作薄

2.1 单元格公式

2.1.1 单元格公式查看

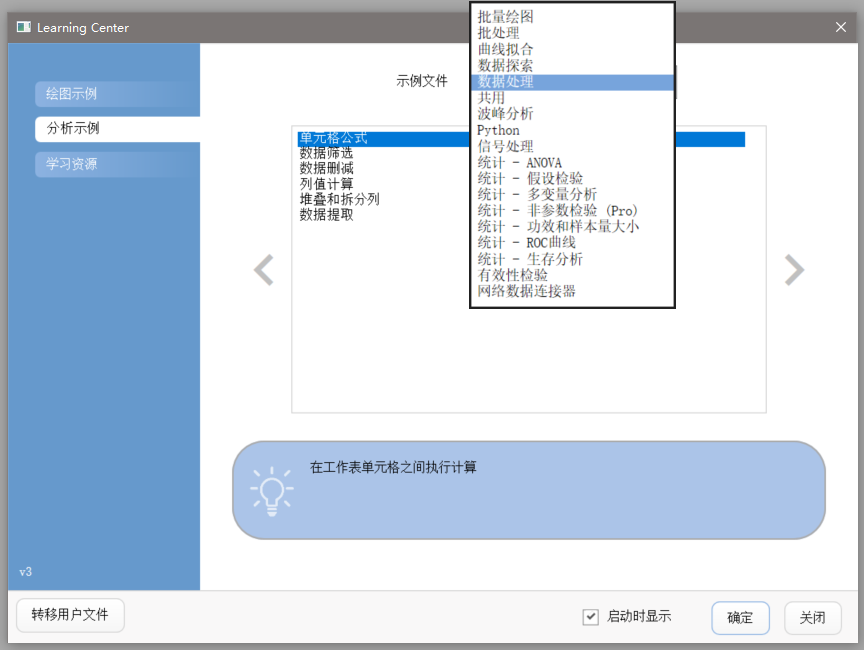

如图1所示，按照“帮助——help center——分析示例——数据处理——单元格公式”顺序打开示例数据及操作说明，如图2。

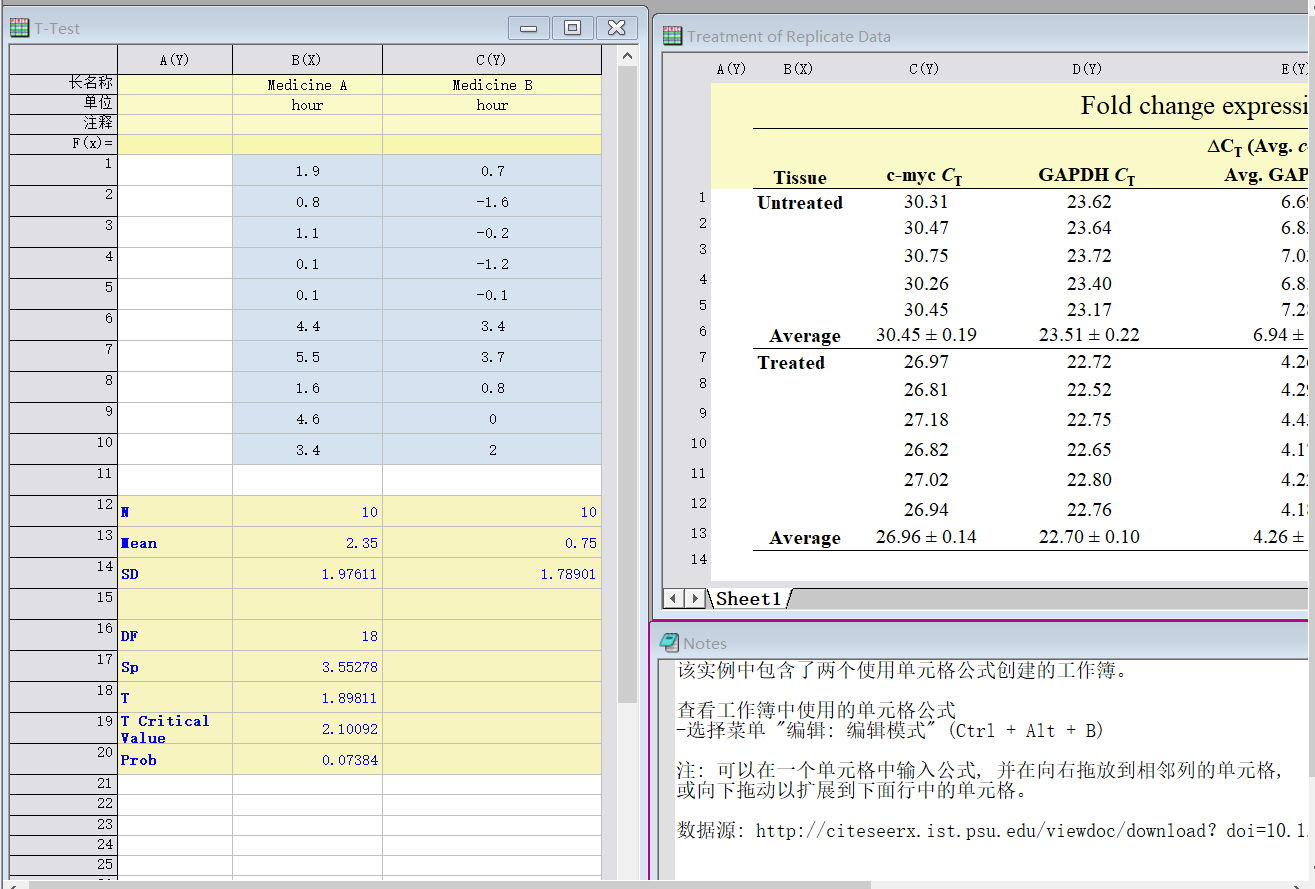

图2 单元格公式示例

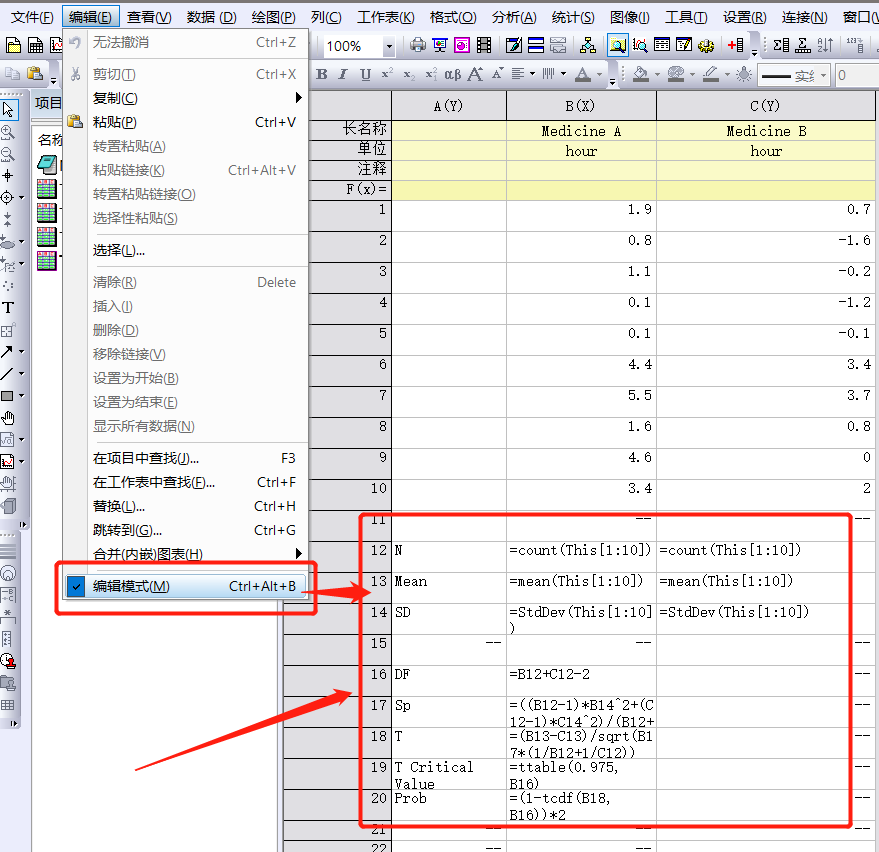

点击其中一个表格，选择菜单 “编辑——编辑模式(或快捷键Ctrl + Alt + B)” 方式可以查看工作簿中使用的单元格公式。

如图3，可以清楚地看到B12:C20每一个单元格数据的计算公式。

图3 单元格公式的查看

2.1.2 单元格公式输入

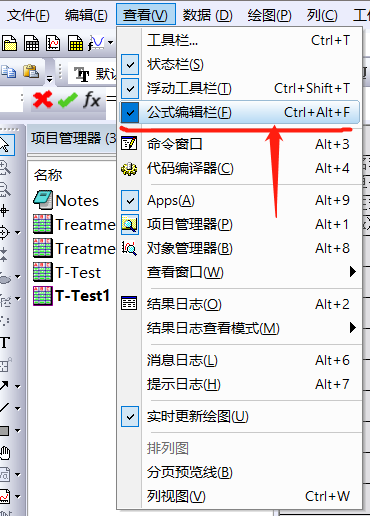

在图3中未看到公式编辑栏，可通过图4所示方式打开origin软件的公式编辑栏，即菜单栏“查看——公式编辑栏”。

图4 公式编辑栏的打开

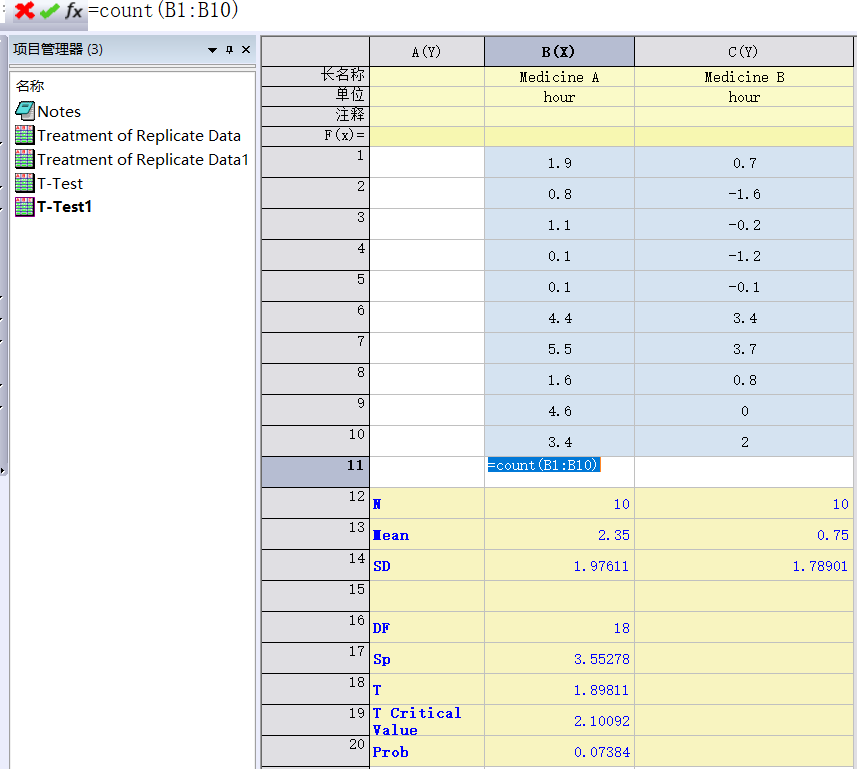

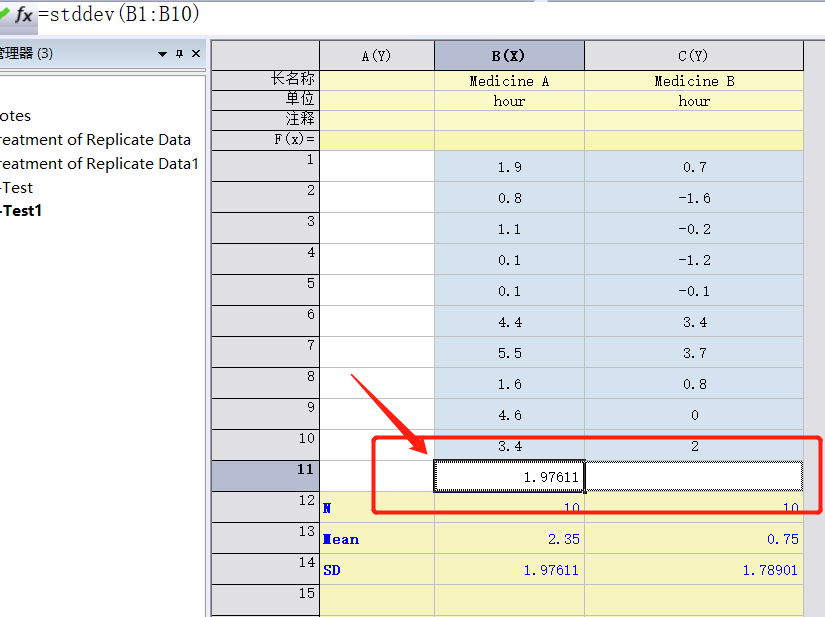

在打开公式编辑栏之后，可以按照图5的方式选中对应单元格（B11），并在公式编辑栏中输入公式，选中数据范围，进行计算。

具体操作可参考视频：新的公式编辑栏。

图5 公式输入

同时，对于复杂公式，可以先选中单元格，点击公式编辑栏左侧的“fx”按钮，在弹出的“搜索和插入函数”中选择对应的函数并进行后续的公式输入和数据计算。

图6 fx的使用

注：可以在一个单元格中输入公式, 将鼠标放置右下角等待出现“＋”按钮时，在向右拖放到相邻列的单元格, 或向下拖动以扩展到下面行中的单元格，以实现数据的自动计算和填充（图7）。

图7 数据的自动填充

2.2 数据筛选

在打开的示例数据中，未使用数据筛选器时的数据列表及散点图如图8。

图8 未应用数据筛选器的数据展示

2.2.1 打开数据筛选器

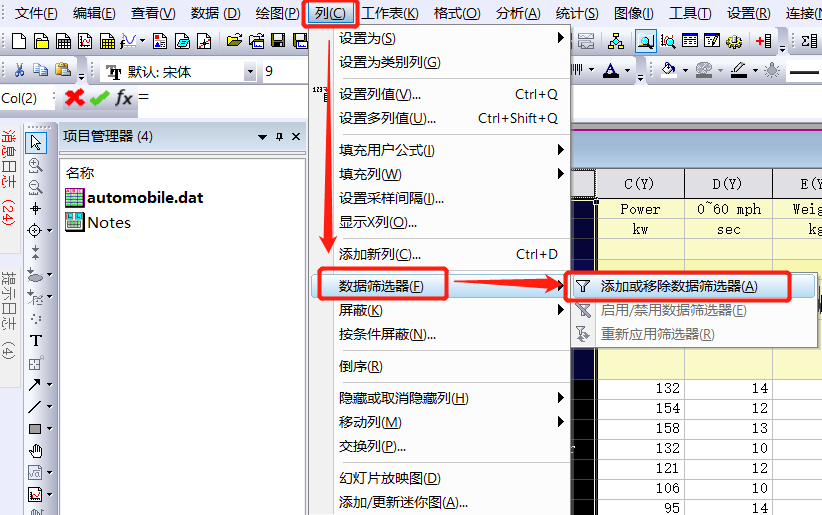

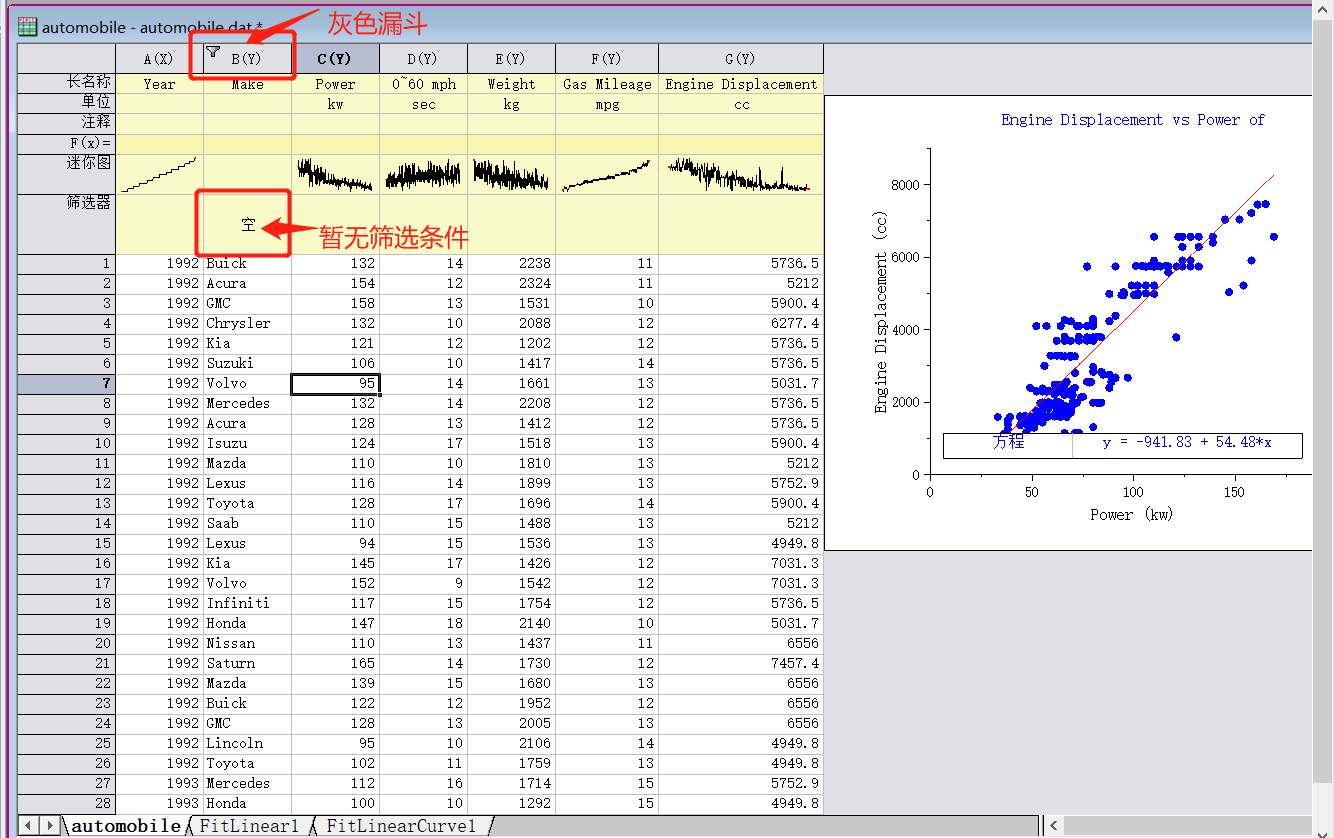

按照图9所示的顺序，选中需要进行筛选的列数据，本例选择B列，点击菜单栏“列——数据筛选器——添加或移除数据筛选器”，即可给B列添加数据筛选器。

刚添加数据筛选器时，筛选器行显示为“空”，即未添加筛选条件；B列的筛选漏斗为灰色。


图9 数据筛选器的打开

2.2.2 数据筛选器的使用

点击图9中的灰色漏斗，可以看到在此处可以进行数据的选择，如图10。

图10 选择数据

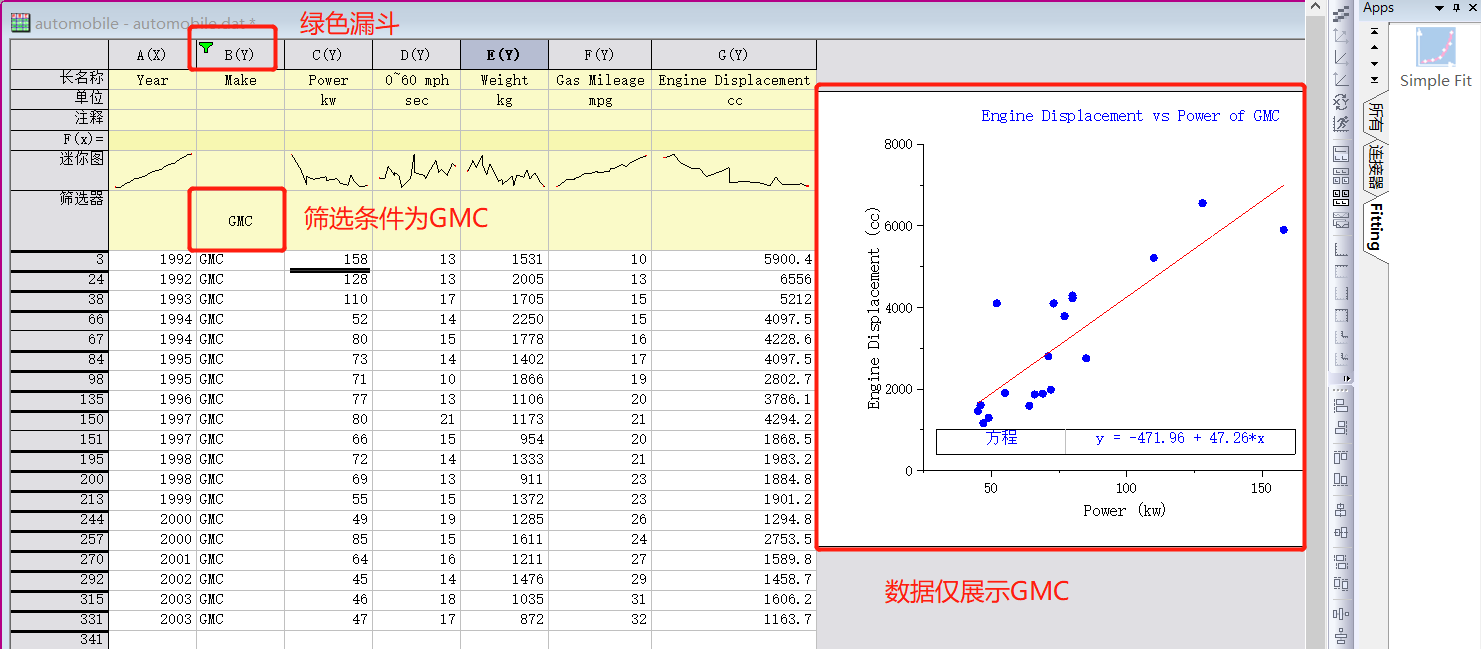

仅选择GMC之后，数据展示结果如图11所示。
此时，筛选器行显示为“GMC”；B列的筛选漏斗为绿色。对应的表格数据和图形也进行了相应更改。

图11 数据筛选之后结果展示

2.3 数据删减

数据删减包括origin软件的三个删减数据工具：删除列、删除重复行及通过指定的X增量删减XY成对数据。

2.3.1 删减列

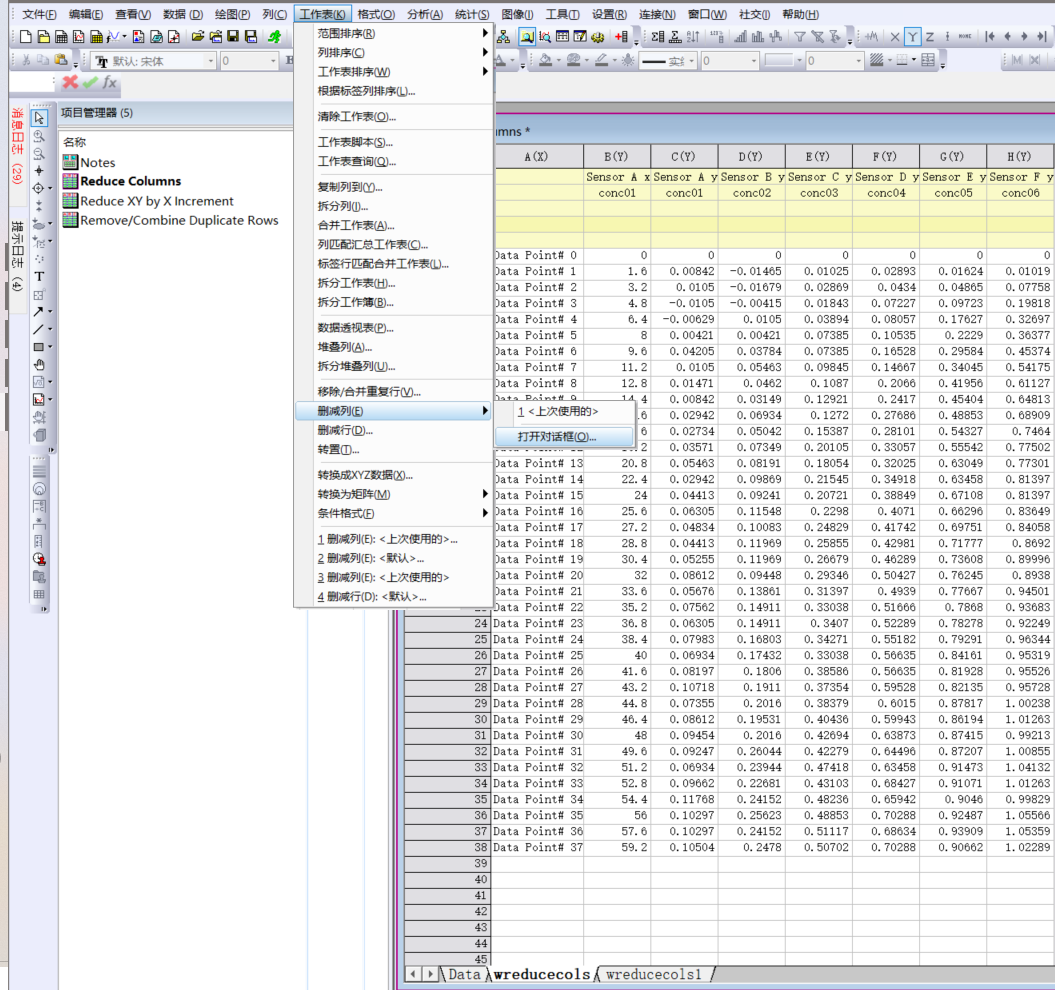

打开需要删减数据的工作表，按照图12的顺序，依次选中“工作表——删减列”，打开设置对话框（图13）。

图12 删减列

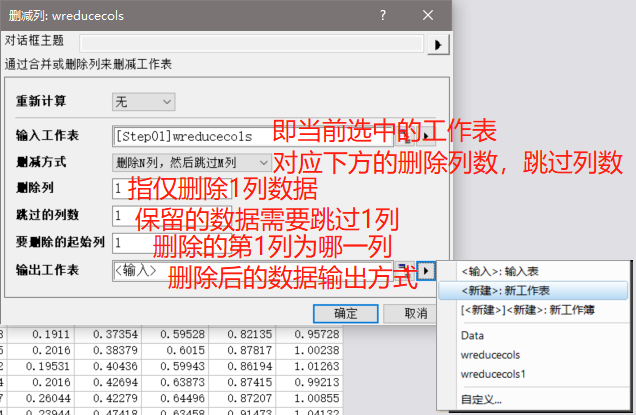

图13 删减列参数设置对话框

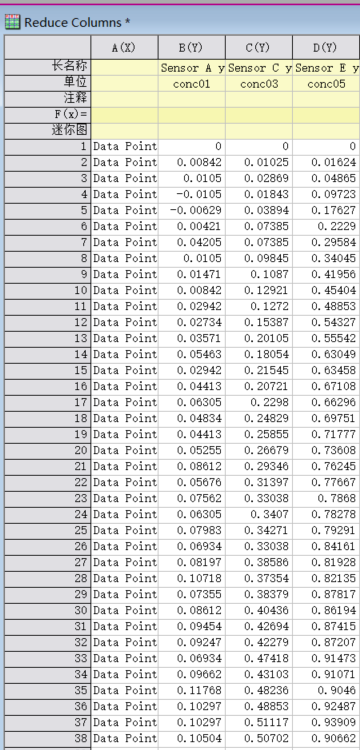

如图13所示，笔者在“要删除的起始列”中输入为2，“输出工作表”输入“<新建>：新工作表”，输出结果如图14。

与图12的未删减数据对比可知，删除了第2列数据，并每隔1列保存数据。

图14 删减列后的数据显示

2.3.2 删减重复行

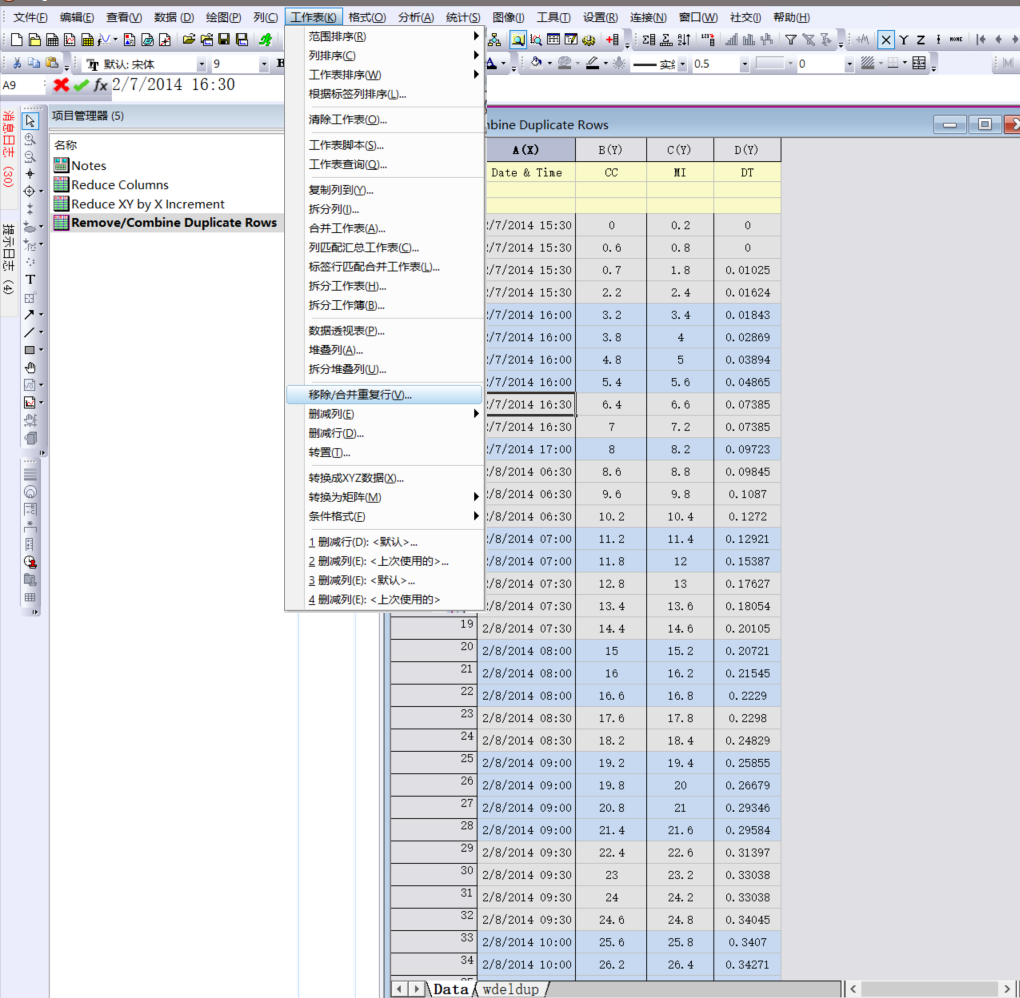

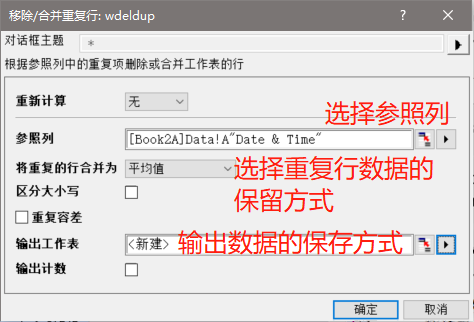

打开需要删减数据的工作表，按照图15的顺序，依次选中“工作表——移除/合并重复行”，打开设置对话框（图16）。

图15 移除/合并重复行

图16 移除/合并重复行参数设置对话框

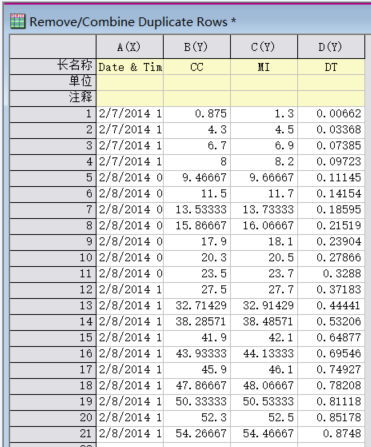

输出结果如图17。

图17 移除/合并重复行的数据结果

2.3.3 通过指定的X增量删减XY成对数据

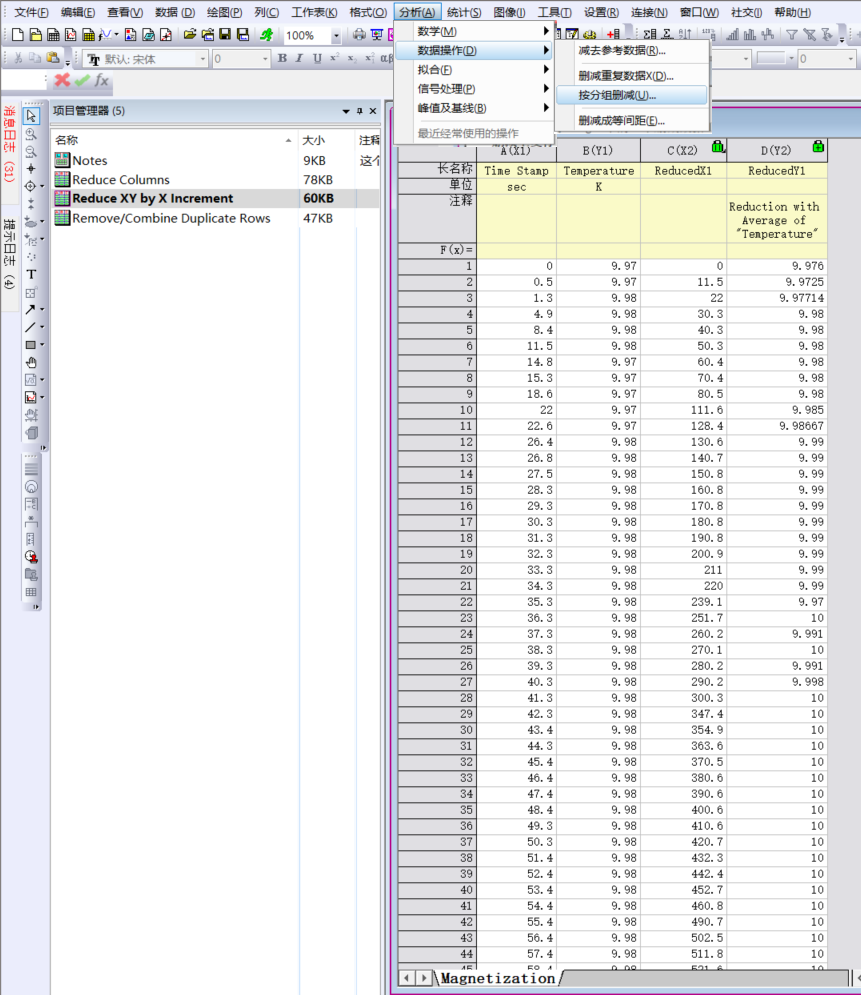

如图18，选中需要删减的数据工作表，选择“分析——数据操作——按分组删减”，打开参数设置对话框，由于origin给出的示例已进行了删减并输出了结果，即C列，D列。

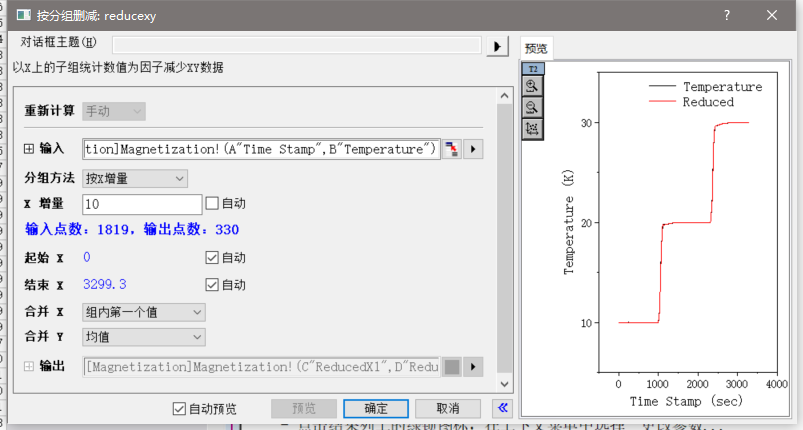

点击C列D列的绿色🔒按钮即可打开查看参数对话框，如图19所示。

图18 按分组删减

图19 按指定的X增量删减XY成对数据参数设置

2.4 列值计算

本例演示了如何进行列之间运算。

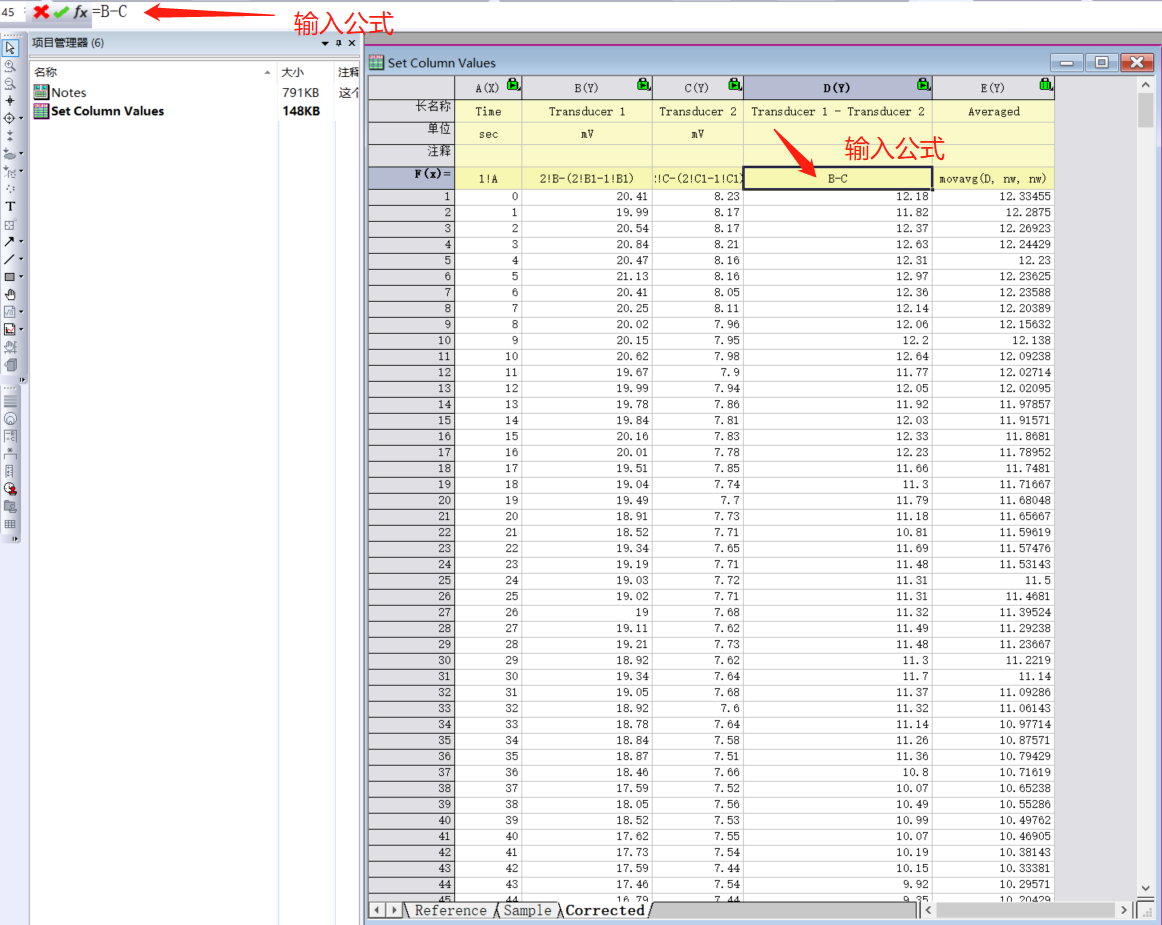

可以通过在F(X)列运算式行直接输入表达式去计算列值， 就像图20中的列A-D。

在D列中输入“B-C”，则D列数据则会输出按照B列与C列对应行数据相减的结果。

图20 列值计算公式输入

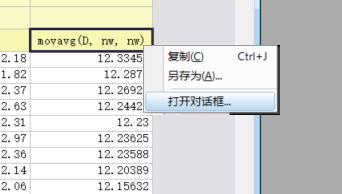

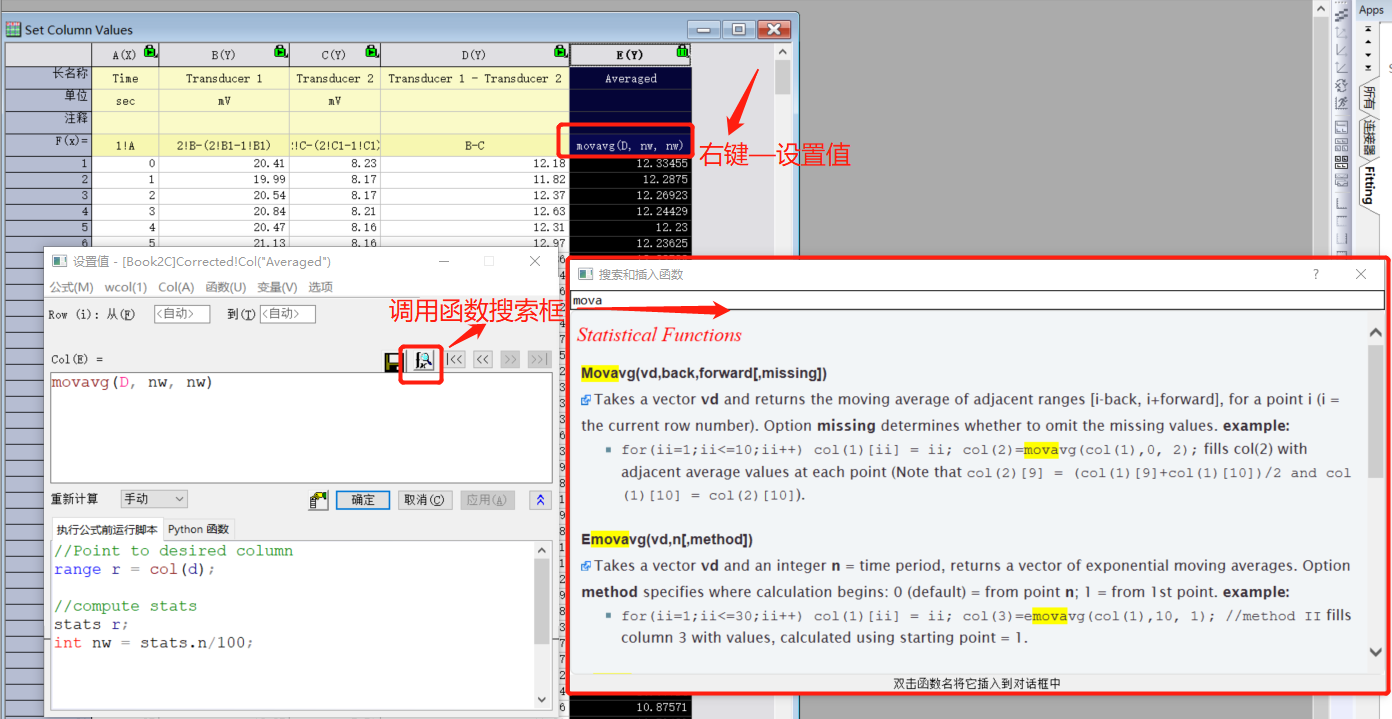

对于复杂列的计算，如E列，可在公式输入位置“右键——打开对话框”，在打开的对话框中进行函数的输入与预览（图21）。


图21 函数对话框的调用

2.5 堆叠和拆分列

堆叠和拆分列这两个工具可用于转换数据的排列格式。

2.5.1 堆叠列

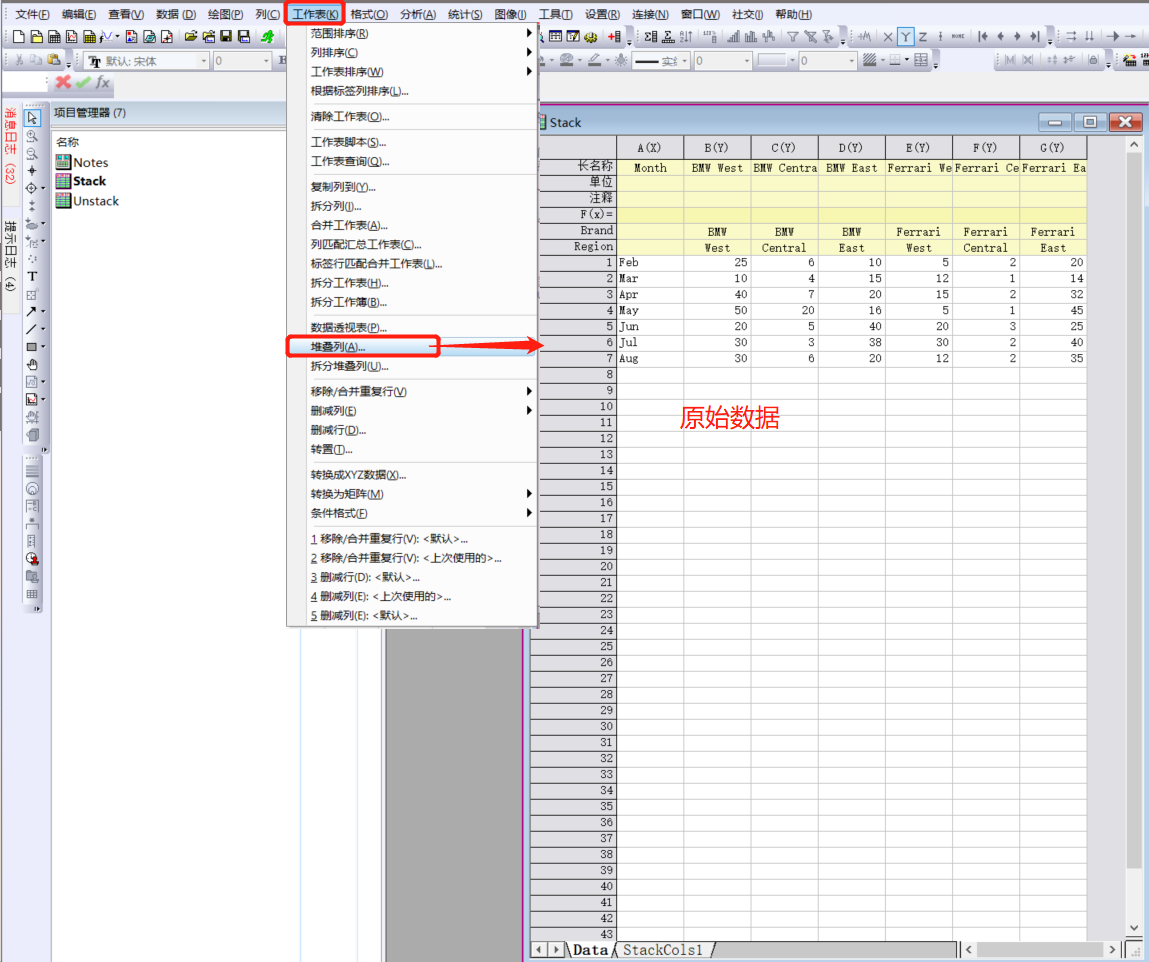

原始数据展示方式如图22，按照“工作表——堆叠列”顺序打开对话框并设置参数，输出结果如图23。

图22 堆叠列

图23 堆叠列的参数设置及输出结果

2.5.2 拆分列

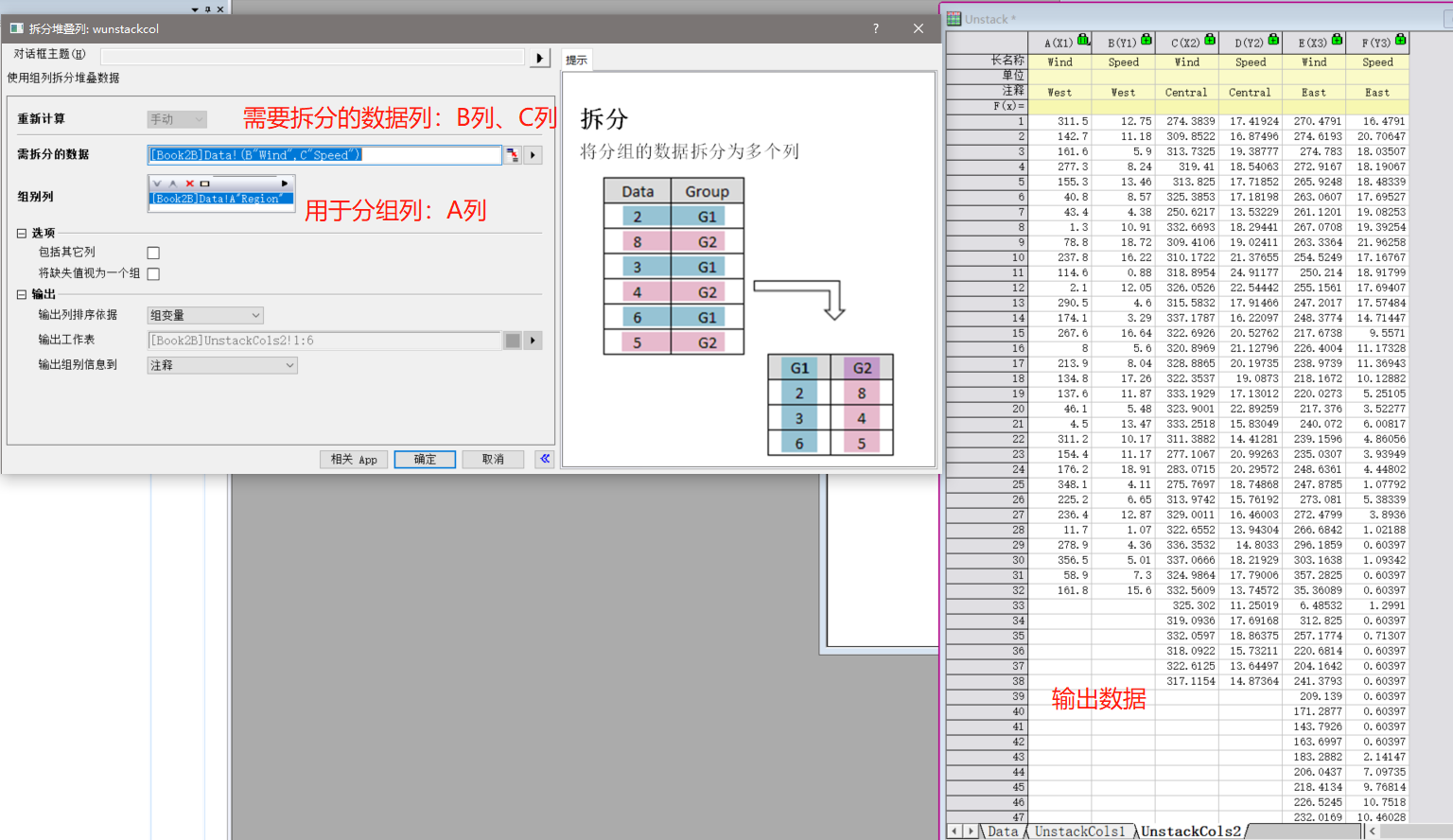

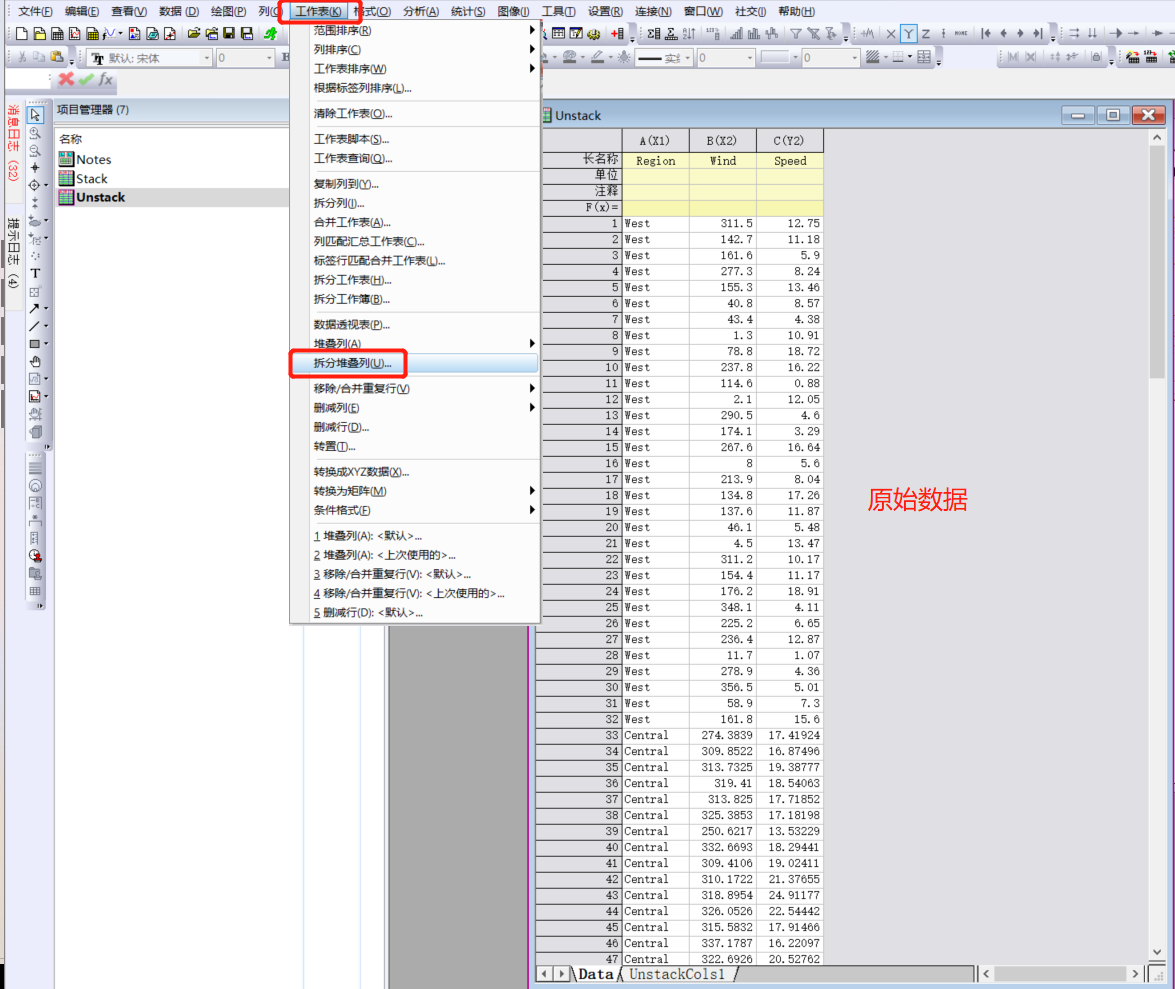

原始数据展示方式如图24，按照“工作表——拆分堆叠列”顺序打开对话框并设置参数，输出结果如图25。

图24 拆分堆叠列

图25 拆分堆叠列的参数设置及输出结果

2.6 数据提取

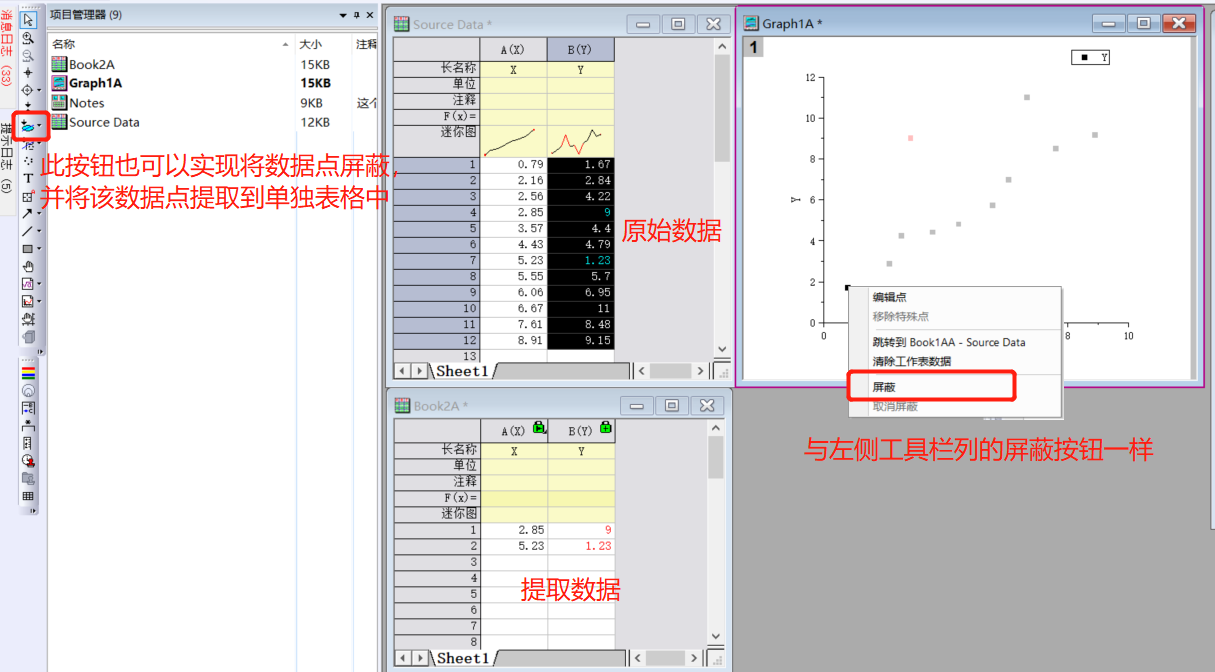

如图26，在绘制图形中选中单个数据点，通过“右键——屏蔽”或左侧工具栏的屏蔽按钮,将工作表中的屏蔽点提取到另外一个新的工作薄，从而实现数据的提取。

图26 数据提取的操作方式及结果显示
