Python图像处理笔记——形态学处理（skimage.morphology）

---

一、前言

算法类型：
膨胀、腐蚀、开运算、闭运算、梯度运算、礼帽运算、黑帽运算，击中与击不中变换

应用：

• 消除噪声、提取边界、填充区域、提取连通分量、凸壳、细化、粗化等；
• 分割出独立的图像元素，或者图像中相邻的元素；
• 求取图像中明显的极大值区域和极小值区域；
• 求取图像梯度等等

1. 腐蚀（Erode）

将物体的边缘加以腐蚀。拿一个宽m高n的矩形作为kernel，对图像中的每一个像素进行扫描，扫描后的图像的每个像素点和原图的位置对应，同时和扫描时kernel的中心点对应。

用kernel遍历原图的所有像素，每遍历一次就将对应位置的像素点更改为kernel中的最小值。

与操作也就是最小值替换中心像素。

• 对象大小减少1个像素（3*3）
• 平滑对象边缘
• 弱化或者分割图像之间的半岛型连接

2. 膨胀（Dilata）

腐蚀的反操作：膨胀能对图像的边界进行扩展，就是将图像的轮廓加以膨胀。

用kernel遍历原图的所有像素，每遍历一次就将对应位置的像素点更改为kernel中的最大值。

或操作也就是最大值替换中心像素

• 对象大小增加一个像素（3*3）
• 平滑对象边缘
• 减少或者填充对象之间的距离

3. 其他

腐蚀和膨胀是图像形态学运算的基础，将膨胀和腐蚀进行组合就得出开闭运算、梯度、礼帽、黑帽等不同形式的运算：

开运算： 先腐蚀后膨胀
闭运算： 先膨胀后腐蚀
形态学梯度： 膨胀图-腐蚀图
礼帽运算： 也叫顶帽运算，原始图像-开运算结果
黑帽运算： 闭运算结果-原始图像
击中不击中： 前景、背景腐蚀运算的交集

二、Python实现

skimage库

1.引入库

from skimage.morphology import erosion, dilation, opening, closing, white_tophat
from skimage.morphology import black_tophat, skeletonize, convex_hull_image
from skimage.morphology import disk, square, diamond
from skimage.color import rgb2gray
from skimage.util import img_as_ubyte

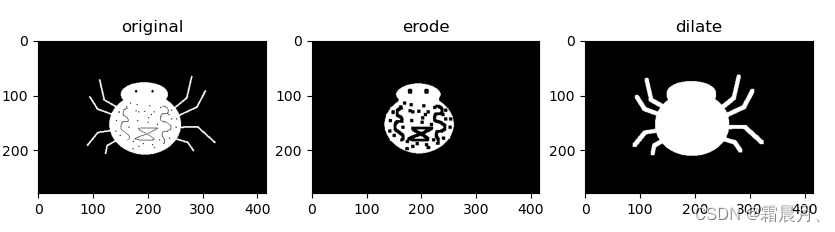

2. 膨胀与腐蚀

im = imread('zebras.jpg', as_gray=True)
im = rgb2gray(im)
selem = square(5) #square(2)  # #square(4) #disk(6)
# 腐蚀
eroded = erosion(im, selem)
# 膨胀
dilated = dilation(im, selem)

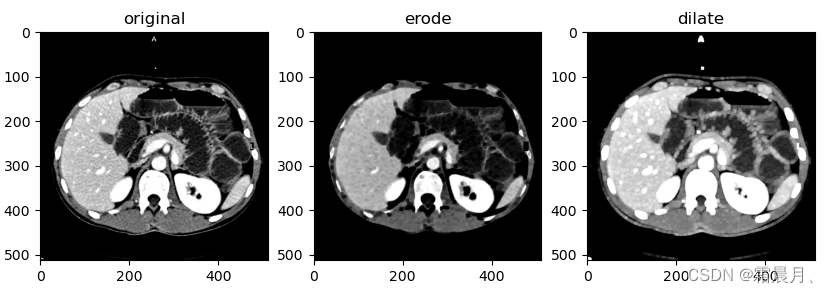

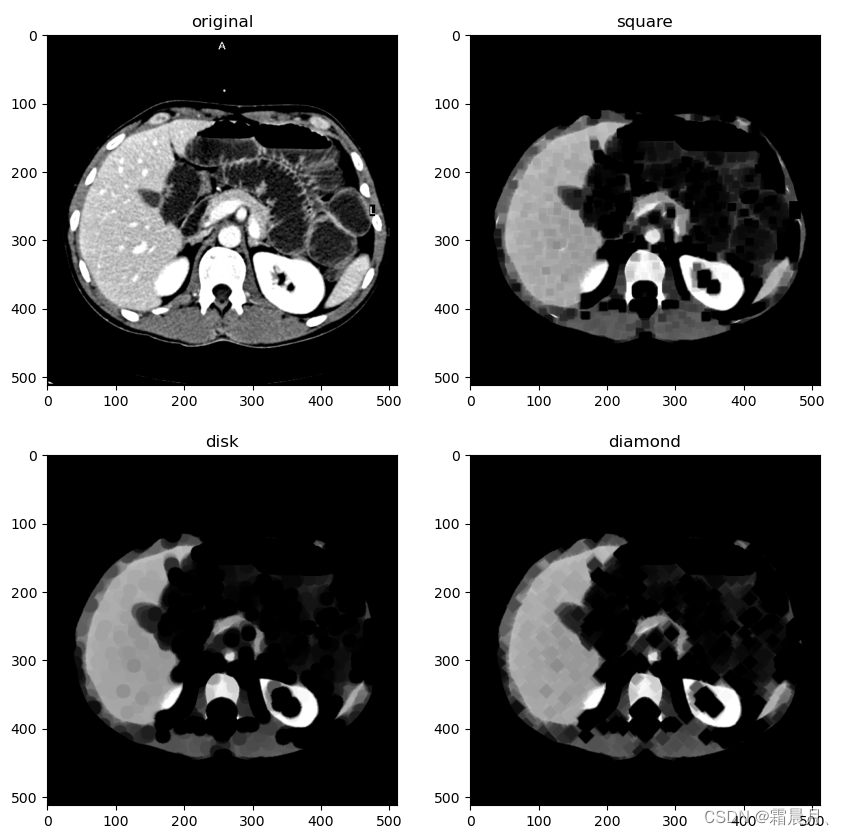

不同类型的核腐蚀

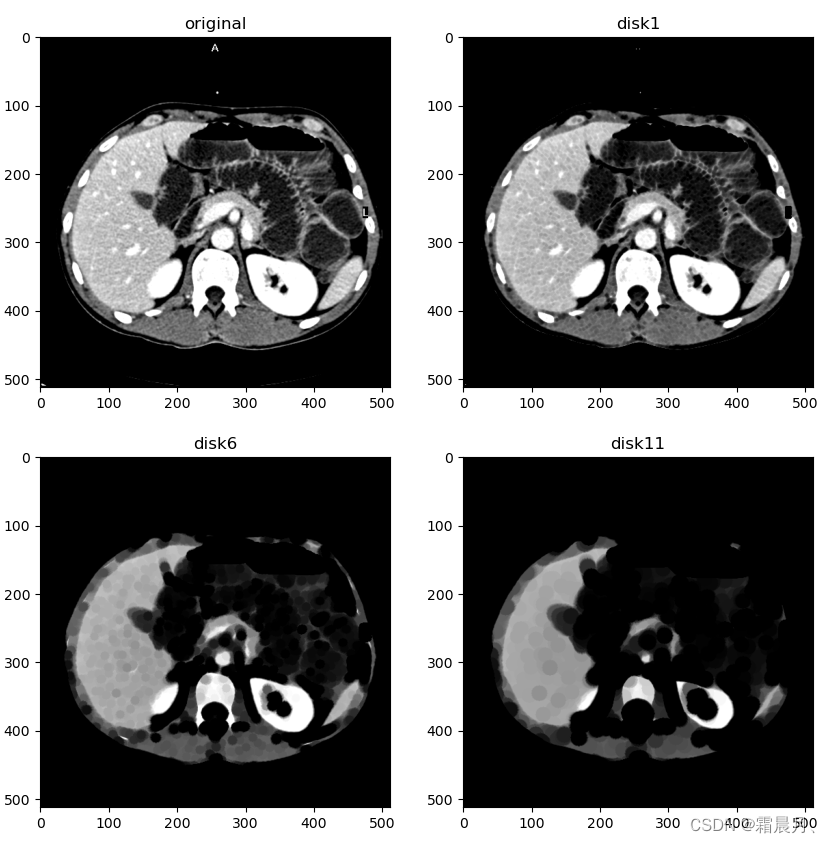

不同大小的核腐蚀（disk）

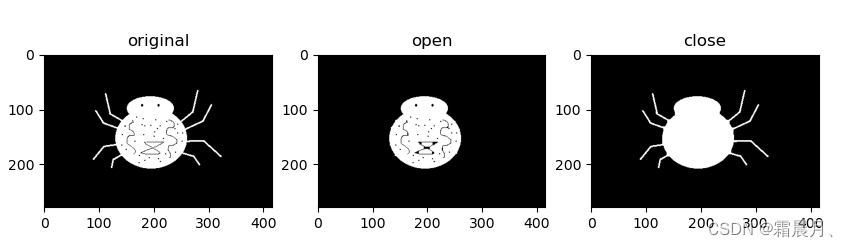

3. 开运算和闭运算

开运算可以去噪、计数等。比如识别一张图像中有几个人，要先把人和人重叠的部分分开，然后再计数。

闭运算可以去除前景物内部的黑点，还可以将不同前景图像进行连接，就是实现前景图像的连接。

def showImages(images, n, m, titles):
    plt.figure(figsize=(10, 10))
    plt.gray()
    i = 1
    for image in images:
        plt.subplot(n, m, i)
        plt.imshow(image)
        plt.title(titles[i - 1])
        i += 1
    plt.show()

images = [im]
titles = ['original', 'open', 'close']
images.append(opening(im, square(5)))
images.append(closing(im, square(5)))
showImages(images, 1, 3, titles)

腐蚀、膨胀、开运算、闭运算的区别：

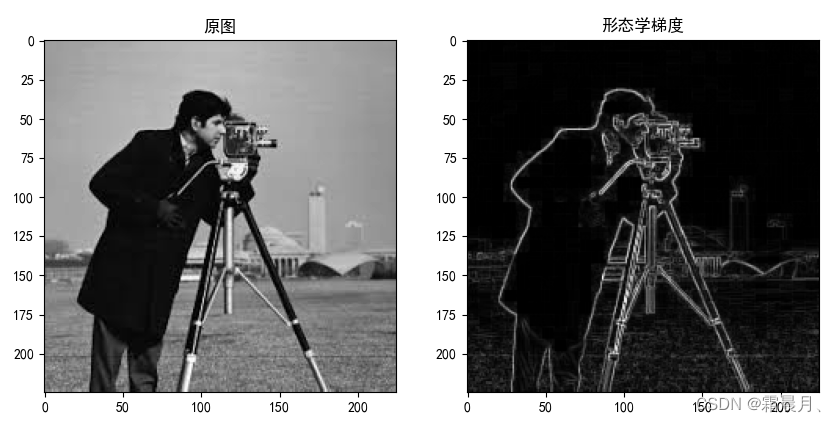

4. 形态学梯度

可以获得图像的边缘信息

gradientImage=dilation(im, square(2)) - erosion(im, square(2))

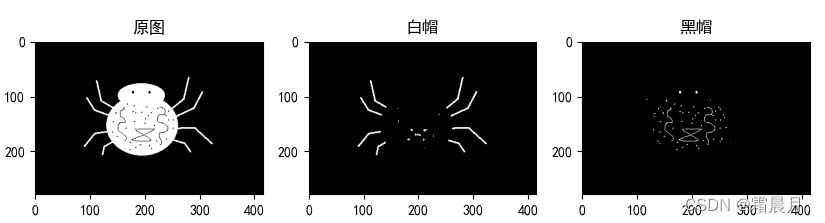

5. 白帽和黑帽

白帽运算是原图-开运算图，可以获得图像的噪声或者比原始图的边缘更亮的边缘信息。
黑帽运算是闭运算图像-原图，可以获得图像的内部噪声或者比原始图的边缘更暗的边缘信息。

images = [im]
titles = ['原图', '白帽', '黑帽']
images.append(im-opening(im, square(5)))
# images.append(white_tophat(im,square(5)))
images.append(closing(im, square(5))-im)
# images.append(black_tophat(im,square(5)))
showImages(images, 1, 3, titles)
