PADS Layout 滴泪、敷铜和删除

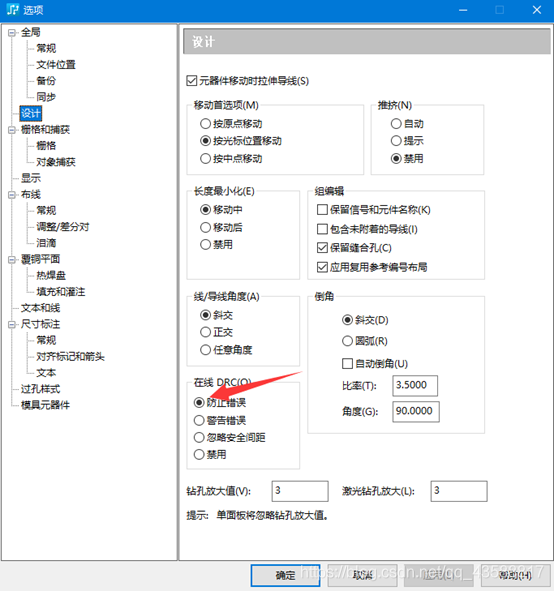

首先打开在线DRC

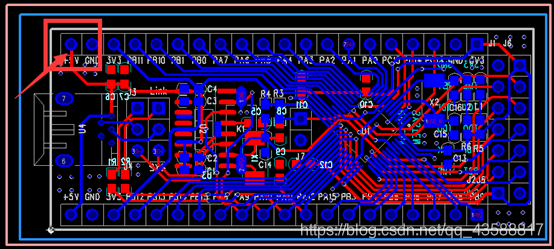

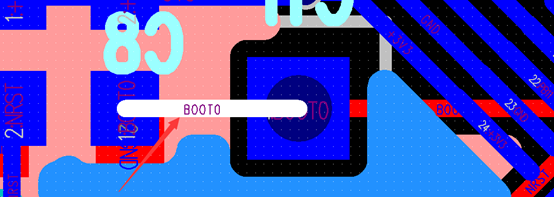

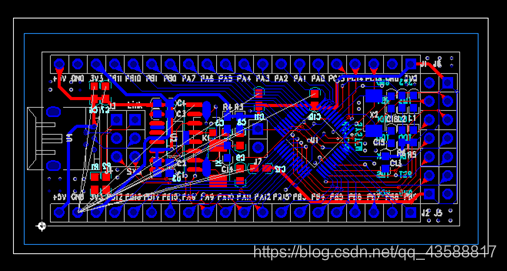

没有添加滴泪之前

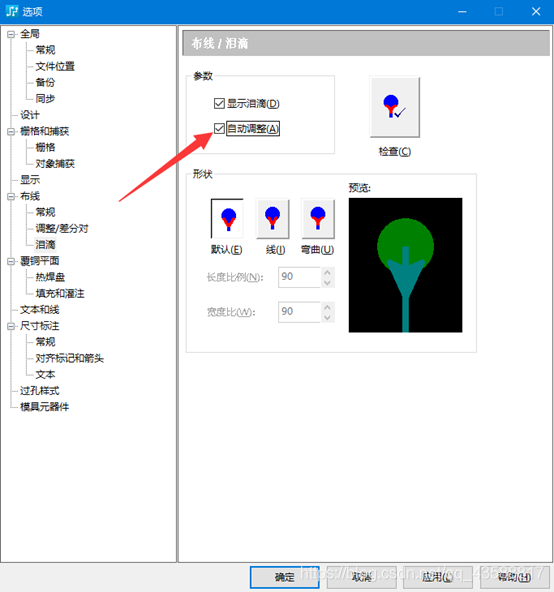

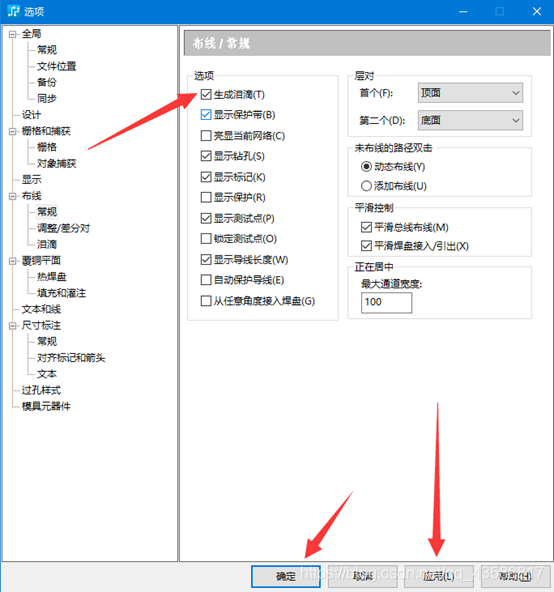

点击工具 -- 选项

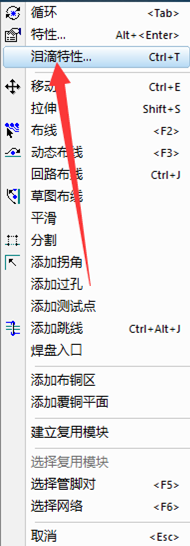

任意选择一条线，右击选择滴泪特性

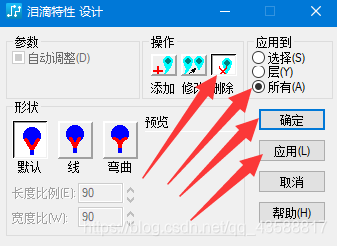

选择滴泪特性

选择添加，选择所有，点击应用，点击确定

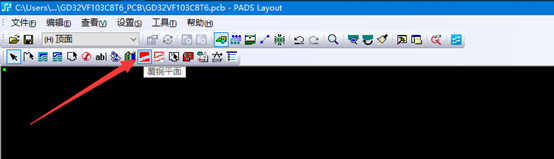

进行敷铜，点击覆铜平面

右击选择矩形

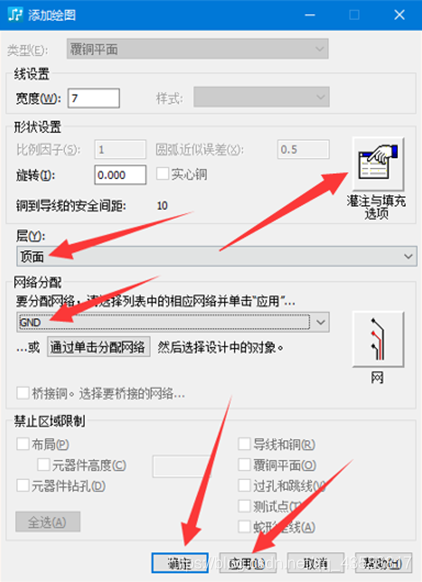

画一个框会弹出设置界面，然后设置参数

线宽可以设置其他，选择顶层，分配网络，点击应用，点击确定

设置过孔全覆盖

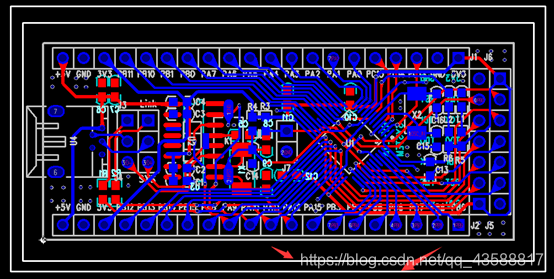

再画一个框

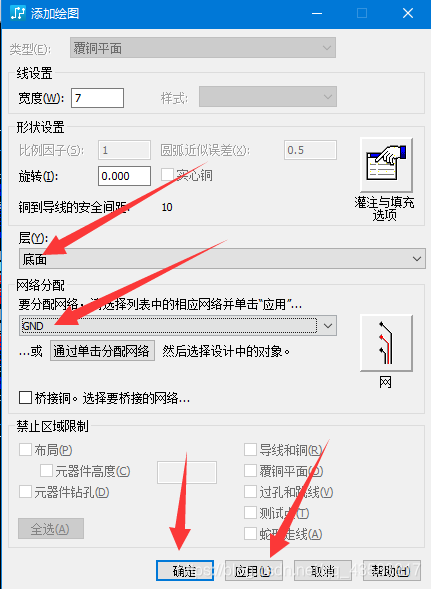

线宽可以设置其他，选择底层，分配网络，点击应用，点击确定

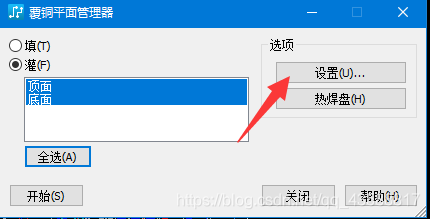

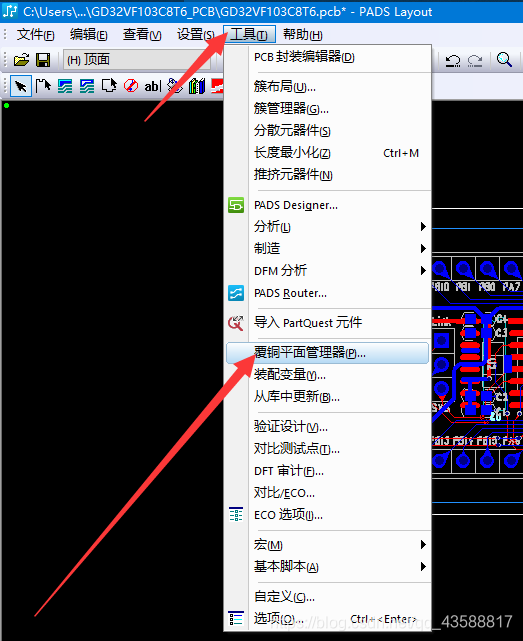

按下ESC退出，点击工具 – 敷铜平面管理器

点击设置

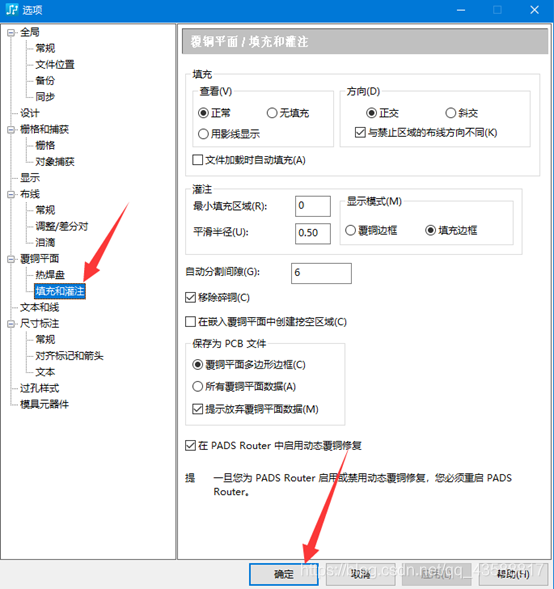

设置填充和灌溉

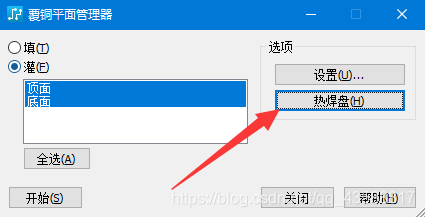

点击热焊盘

点击全选，点击开始

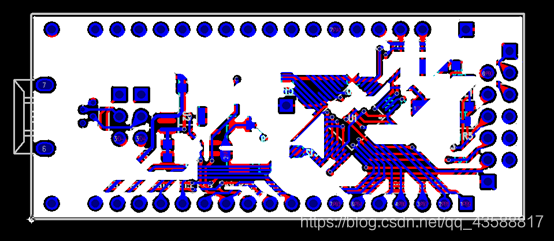

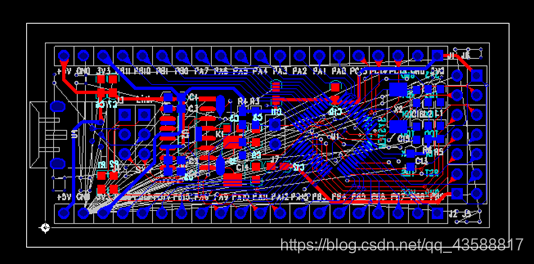

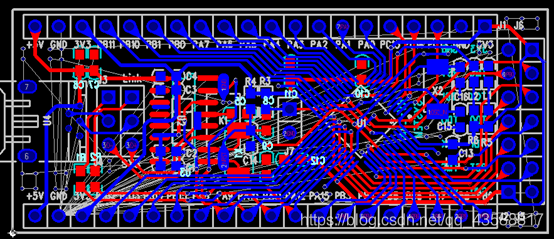

灌铜完毕

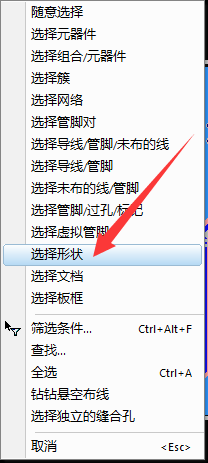

删除敷铜，右击选择形状

框选所有区域，点击Delete

框选边框，点击Delete

删除完毕

删除滴泪，选择删除、所有

个人见解，感谢阅读。
