【LIN总线-物理层】

基础

位电压

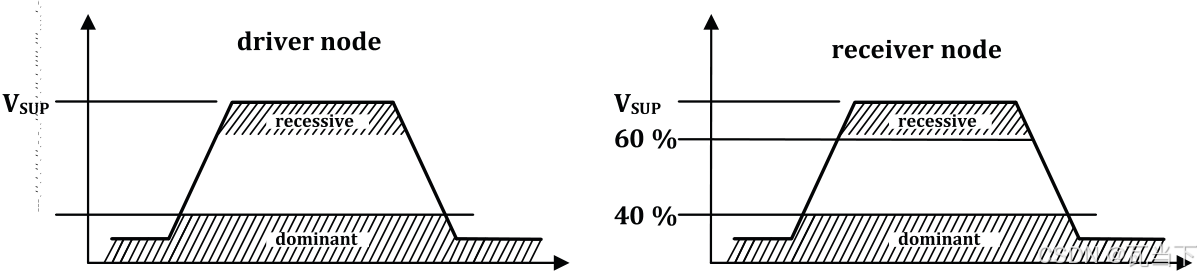

如上图所示，Vsup是LIN收发器电源引脚处的电压，一般来说比Vbat小一点点，大概12V左右；
显性位的范围为（0-0.4Vsup），用逻辑0表示；
隐性位的范围为（0.6Vsup-Vsup），用逻辑1表示；

波特率

LIN总线上的比特率在1 kbit/s至20 kbit/s

位时间

位时间按照波特率来确定，比如常用的波特率19200bit/s，Tbit = 1000000微秒 / 19200 = 52.08微秒（μs）

进阶

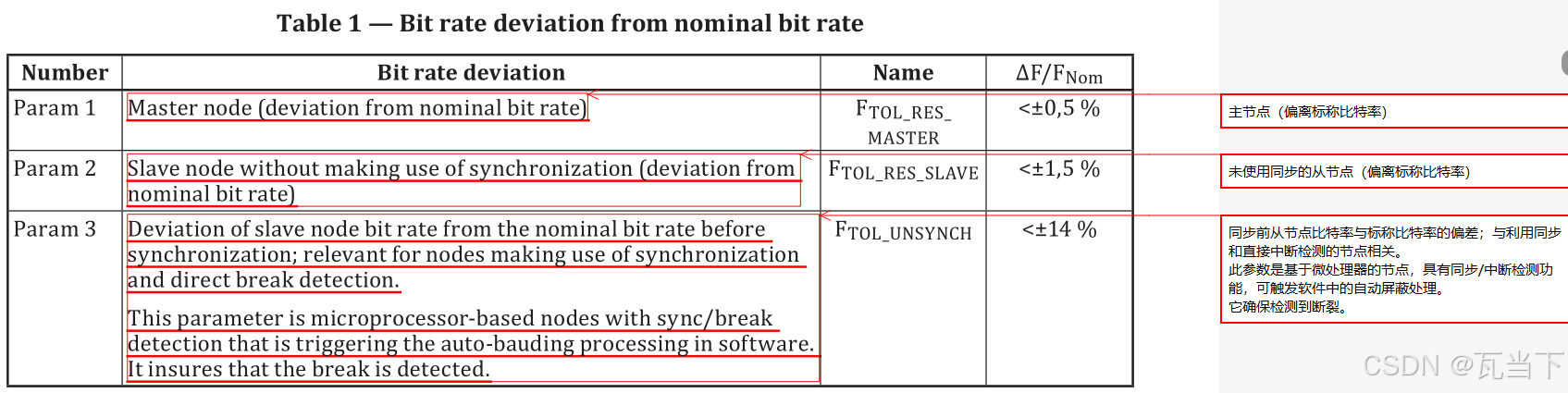

比特率偏差

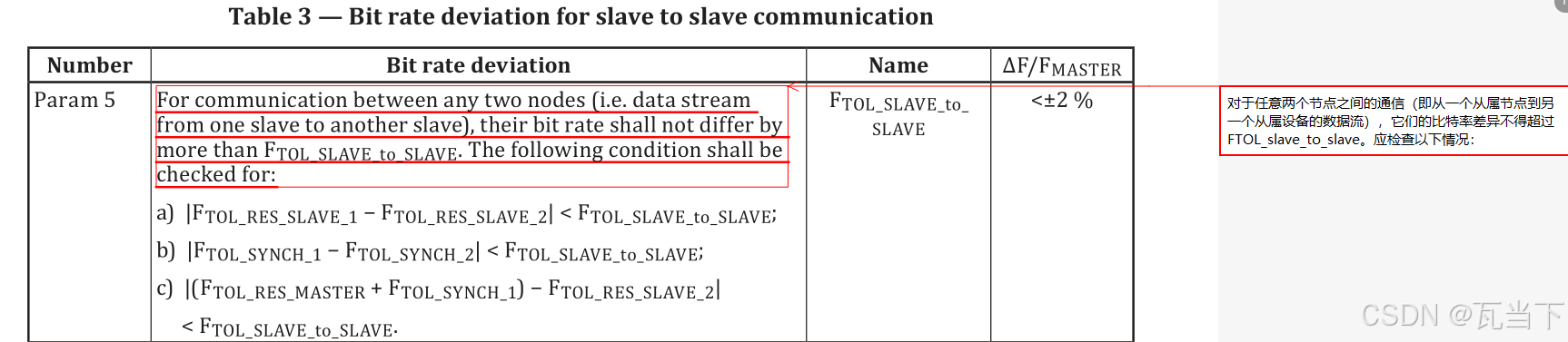

如上图所示，如果不使用同步的从节点，对比特偏差精度要求比较高，如果使用同步的节点，比特要求不高；

但是在从节点执行完同步后，比特精度比较高

两个从节点之间的比特偏差也不应过大

同步

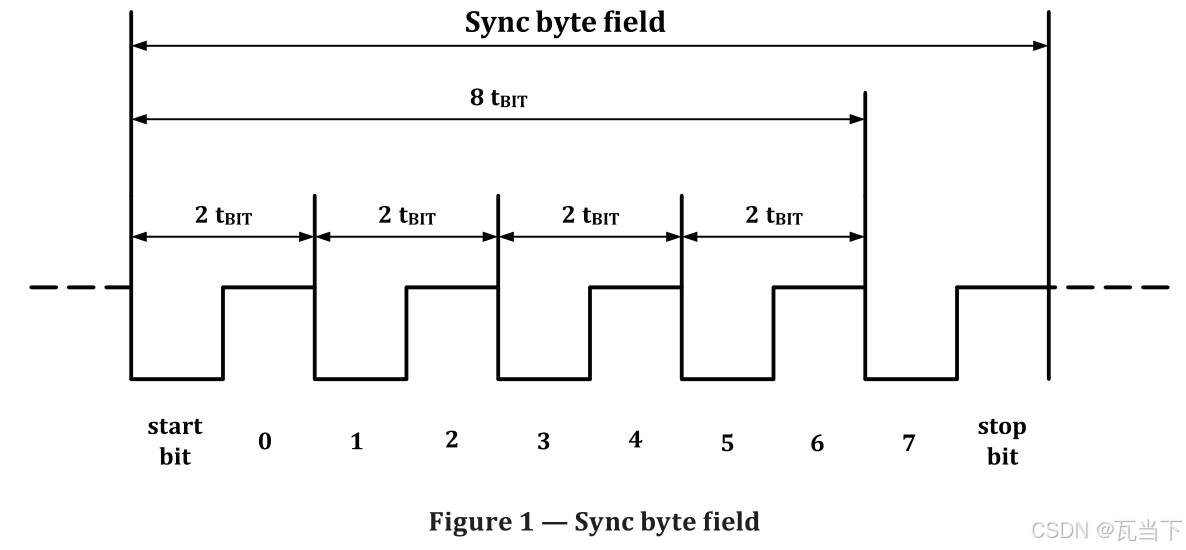

同步字节字段由字节字段内的固定数据0x55组成。同步程序应基于图案下降沿之间的时间测量。下降沿可用于2位、4位、6位和8位时间的距离，这允许简单计算基本比特时间tBIT。
