PLC PLS/PLF

微分指令（PLS/PLF）

（1）PLS（上升沿微分指令） 在输入信号上升沿产生一个扫描周期的脉冲输出。

（2）PLF（下降沿微分指令） 在输入信号下降沿产生一个扫描周期的脉冲输出。

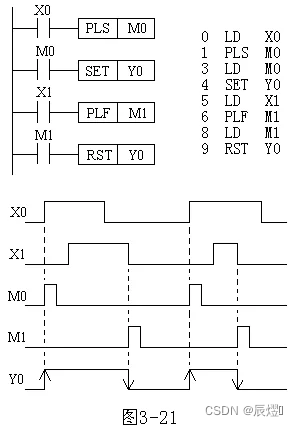

微分指令的使用如图 1所示，利用微分指令检测到信号的边沿，通过置位和复位命令控制Y0的状态。

图 1 微分指令的使用

PLS、PLF指令的使用说明：

1）PLS、PLF指令的目标元件为Y和M；

2）使用PLS时，仅在驱动输入为ON后的一个扫描周期内目标元件ON，如图3-21所示，M0仅在X0的常开触点由断到通时的一个扫描周期内为ON；使用PLF指令时只是利用输入信号的下降沿驱动，其它与PLS相同。
