一、概述

TEC制冷片（热电制冷器）是一种基于珀尔帖效应的半导体制冷器件，通过电流驱动实现热量定向转移，具有精准控温、结构紧凑、无运动部件等优势，在多领域广泛应用。以下从核心原理、性能参数、选型要点、应用场景四个维度展开分析：

1、核心原理与结构

TEC制冷片利用珀尔帖效应，当直流电流通过P型和N型半导体组成的电偶对时，电子在电场作用下定向移动，在电偶一端吸收热量（冷端），另一端释放热量（热端）。其最小单元由一对P型和N型半导体及连接电极组成，电极形成冷端和热端。通过串联多对电偶并封装于陶瓷基板之间，形成完整的制冷模块。陶瓷基板兼具电绝缘与导热功能，确保冷热端有效隔离。

2、关键性能参数

最大制冷量（Qcmax）
指在冷热端温差为0时，TEC的最大制冷能力。实际应用中需根据负载需求选择适当裕量，避免长期超负荷运行。
最大温差（ΔTmax）
表示在最大电流下，冷热端可达到的理论最大温差。该参数受材料性能及散热条件限制，通常为60~70℃。
最大工作电流（Imax）与电压（Umax）
需结合供电系统能力选择匹配型号，避免电流/电压过载导致效率下降或器件损坏。
性能系数（COP）
定义为制冷量与输入功率的比值（COP=Qc/Pin），反映能效水平。COP越高，单位能耗下的制冷效果越显著。

3、选型核心逻辑

需求匹配
- 制冷需求（Qc）：根据目标温度及负载热容计算所需制冷量。例如，某脱毛仪需在30秒内将30×30×8mm人造蓝宝石从25℃冷却至10℃，通过比热容公式计算得Qc≥5.98W，需选择Qc≥6W的型号。
- 工作温差（ΔT）：结合环境温度与目标温度确定实际温差需求。例如，环境温度35℃时，若需冷端维持15℃，则ΔT≥20℃。
- 电源限制：确保电源电压/电流范围覆盖TEC的Umax/Imax。例如，某型号Vmax=15.4V，推荐电源电压为12V（约78% Umax）。
参数验证
- 通过查阅厂商提供的性能曲线（如V-I、Qc-I、Qh-I曲线），验证所选型号在目标工况下的电流、电压、制冷量及发热量是否满足要求。
- 计算总散热需求（Qh=Qc+Pin），确保散热系统（如散热片+风扇）的散热能力≥Qh。

4、典型应用场景

电子设备散热
- 激光器/光模块：通过Micro-TEC芯片实现亚℃级温控，确保光输出稳定性。
- 高功率LED：快速移除结温，延长寿命并提升光效。
- 消费电子：如手机散热背夹，通过TEC制冷片配合风扇实现高效散热。
医疗与科研
- 医疗设备：用于手术工具或诊断设备的精准控温，例如超声波探头需严格温度控制以保证精度。
- 生物样本存储：便携式冷藏设备中替代压缩机，实现节能静音制冷。
工业与特种领域
- 航空航天：用于卫星导航系统的极端环境温控，确保设备可靠性。
- 汽车电子：调节电池温度以提升性能与寿命，或为车规级激光雷达提供热管理。

二、管脚定义

TEC制冷片（热电制冷器）的管脚定义主要涉及电流输入的极性连接，其功能与连接方式直接影响制冷或制热效果。以下从基本结构、管脚功能、连接注意事项、典型应用场景四个维度展开分析：

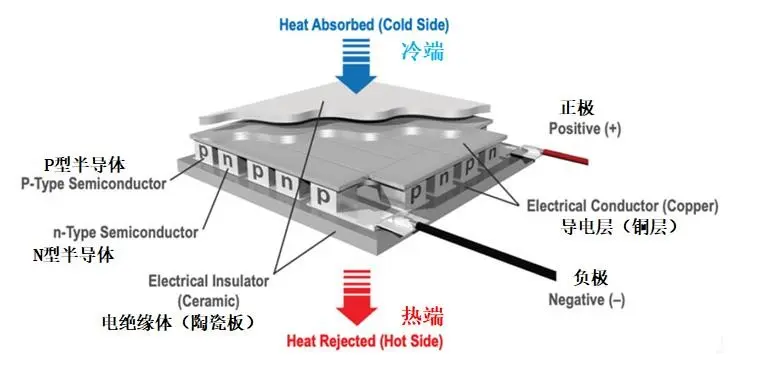

1、基本结构与管脚分布

TEC制冷片由P型和N型半导体电偶对阵列组成，上下表面分别封装陶瓷基板以形成冷端和热端。其管脚通常为两引脚设计，无特定编号区分，但需严格定义电流输入方向：

正极（+）：连接电源正极，电流由此流入。
负极（-）：连接电源负极，电流由此流出。

2、管脚功能与制冷/制热切换

TEC制冷片通过电流方向控制冷热端功能：

制冷模式：电流从正极流入，冷端吸热，热端放热。
制热模式：电流方向反转，冷热端功能互换。

3、连接与使用注意事项

极性确认：使用前需通过万用表电阻档检测管脚极性，避免反向连接导致器件损坏。
电流控制：TEC制冷片对电流敏感，需通过限流电阻或恒流源控制电流在额定范围内（如2.6A），防止过热失效。
散热配合：热端需连接散热器（如散热片+风扇）以维持温差，否则可能因热端积热导致制冷效率下降甚至损坏。

4、典型应用场景与管脚连接示例

激光器温控：
- 需求：激光器需在25℃±0.1℃环境下工作。
- 连接方式：将TEC制冷片冷端贴合激光器，热端连接散热片。通过温控模块调节电流方向，维持目标温度。
- 管脚作用：正极接温控模块输出端，负极接地，实现动态制冷/制热切换。
便携式冰箱：
- 需求：实现-10℃制冷环境。
- 连接方式：TEC制冷片冷端朝向箱内，热端朝外并连接风扇散热。
- 管脚作用：持续输入正向电流，冷端持续吸热，热端通过风扇排热。

三、TEC制冷片连接说明

TEC制冷片的连接需重点考虑电源极性、散热配合及电流控制，其典型连接示意图及要点如下：

1、TEC制冷片典型连接示意图

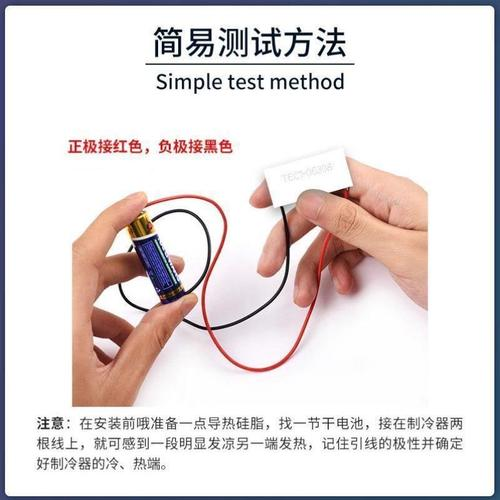

电源连接：
- TEC制冷片为双引脚设计，通常红色线接电源正极，黑色线接电源负极。通电后，有字面（热端）产热，无字面（冷端）制冷。
- 注意：若电流方向反转，冷热端功能互换。
散热模块连接：
- 热端需连接散热片及风扇，确保热端热量有效散发。散热片应与TEC热端紧密贴合，中间涂抹导热硅脂以降低热阻。
- 示例：将散热片固定在TEC热端，风扇安装在散热片上，形成散热通道。
导冷模块连接（可选）：
- 冷端可连接导冷片（如铜块），以扩大制冷面积或提高制冷效率。导冷片与TEC冷端之间同样需涂抹导热硅脂。

2、连接步骤与注意事项

表面处理：
- 清洁TEC制冷片、散热片及导冷片的接触面，去除油污和杂质，确保导热效果。
涂抹导热硅脂：
- 在TEC热端和冷端分别涂抹薄薄一层导热硅脂，避免过量导致溢出。
固定与组装：
- 将TEC热端贴合散热片，冷端贴合导冷片（如需），使用螺丝或夹具固定，注意力度适中，避免压碎TEC。
- 安装散热风扇，确保风扇风向正确（通常为吸风式，将散热片热量吹出）。
电气连接：
- 将TEC正极接电源正极，负极接电源负极。
- 注意：电源电压和电流需符合TEC规格，避免过载。例如，TEC1-12706工作电压通常为12V，电流约6A。
测试与调试：
- 通电后，检查TEC冷热端是否正常工作（冷端应迅速降温，热端发热）。
- 监测TEC温度，确保热端不过热（可通过散热风扇转速调节或增加散热面积改善）。

3、典型应用场景连接示例

电子冰箱：
- TEC冷端朝向冰箱内部，热端连接散热片和风扇。
- 电源采用12V直流电源，通过限流电阻或恒流源控制电流。
激光器温控：
- TEC冷端贴合激光器，热端连接水冷头或散热片。
- 配合温控模块，根据激光器温度反馈调节TEC电流，实现精准控温。

四、TEC使用的注意事项

TEC制冷片（热电制冷器）的使用需严格遵循其物理特性与电学参数，以确保性能稳定、延长寿命并避免失效。

以下从电气安全、热管理、环境适配及维护保养四个维度，系统梳理关键注意事项及技术要点：

4.1、电气连接与电流控制

1. 极性识别与电流方向

出厂标识：优先通过陶瓷基板上的印刷标识（型号/批次号）确定热端（有字面），无字面为冷端。
首次通电测试：
- 使用小电流（额定电流的30%）短时（3~5秒）通电，通过红外测温仪测量两面温度，温度较高者为热端。
- 示例：TEC1-12706（12V/6A）在3.6V/1.8A电流下，热端温度可能比冷端高10~15℃。
电流方向切换：反转电源极性可切换冷热端功能，但需避免频繁切换（建议间隔≥1分钟）以减少热应力损伤。

2. 电流与电压匹配

额定参数：严格遵循TEC规格书中的最大电流（Imax）和最大电压（Vmax），例如TEC1-12706的典型参数为12V/6A。
过流风险：电流超过Imax会导致PN结烧毁，电压超过Vmax可能击穿陶瓷基板。
恒流源使用：推荐使用恒流源供电（精度±2%），避免电源电压波动引发电流突变。

3. 浪涌与静电防护

浪涌抑制：在电源回路中串联限流电阻（R=Vmax/Imax×10%）或并联TVS二极管，抑制上电瞬间的浪涌电流。
静电防护：操作时佩戴防静电手环（接地电阻≤1MΩ），工作台铺设防静电垫，避免人体静电（>3kV）击穿PN结。

4.2、热管理与散热设计

1. 热端散热系统

散热片选型：
- 散热面积≥TEC热端面积的2倍，鳍片密度≥10片/cm²。
- 示例：针对50×50mm²的TEC，散热片基底尺寸应≥70×70mm²，鳍片高度≥25mm。
风扇匹配：
- 风量≥5CFM/W（TEC输入功率），静压≥2mmH₂O以克服鳍片阻力。
- 示例：60W TEC需配置风量≥300CFM、静压≥12mmH₂O的轴流风扇。
散热介质：
- 陶瓷基板与散热片间涂抹导热硅脂（导热系数≥3W/m·K），厚度控制在0.1~0.2mm。
- 高功率场景可改用液态金属导热膏（导热系数≥30W/m·K），但需防止泄漏短路。

2. 冷端热负荷控制

最大温差限制：TEC的最大温差（ΔTmax）随电流变化，例如TEC1-12706在I=Imax时ΔTmax≈67℃，实际温差应≤ΔTmax的80%。
热负荷匹配：
- 制冷量（Qc）需≥负载发热量（Qload）与热端散热量（Qh）之和，即Qc ≥ Qload + Qh。
- 示例：若负载发热50W，热端散热需20W，则需选择Qc≥70W的TEC型号。
冷凝水防护：
- 在冷端表面覆盖疏水涂层（接触角≥120°）或加装密封导冷罩，防止冷凝水渗透至PN结。

4.3、环境与机械适配

1. 工作环境限制

温度范围：TEC工作温度通常为-55℃至+80℃，超出范围可能导致陶瓷基板开裂或电极脱落。
湿度控制：相对湿度≤80%，避免水汽冷凝引发短路。
腐蚀性气体：禁止在含硫化氢（H₂S）、氯气（Cl₂）等腐蚀性气体的环境中使用，此类气体可能腐蚀电极层。

2. 机械安装规范

固定压力：
- 使用弹簧或螺栓固定时，压力控制在0.5~1.5MPa，避免压力过大压碎陶瓷基板。
- 示例：50×50mm²的TEC需施加125~375N的压力（F=P×A，A=2500mm²）。
振动隔离：
- 在振动频率≥10Hz的场景中，需在TEC与固定支架间加装橡胶减震垫（邵氏硬度40~60HA），衰减率≥80%。
热膨胀补偿：
- 陶瓷基板与金属导冷/散热部件间预留0.1~0.2mm间隙，填充柔性导热垫（如硅胶基材）以吸收热膨胀应力。

4.4、维护与寿命管理

1. 性能监测

温度巡检：
- 冷端温度每30分钟记录一次，若持续2小时ΔT下降≥10%，可能为PN结退化或散热失效。
电阻测量：
- 每月测量TEC正负极间电阻（R），若R值较初始值增加≥20%，需停机检查。

2. 故障处理

开路故障：
- 现象：TEC两端电阻无穷大，冷热端均无温差。
- 原因：PN结断裂、陶瓷基板开裂。
- 修复：更换TEC，检查固定压力是否超标。
短路故障：
- 现象：TEC两端电阻接近0Ω，通电后冒烟或烧毁。
- 原因：冷凝水渗透、导热硅脂导电颗粒残留。
- 修复：清洁接触面后重新安装，并升级防水措施。

3. 寿命延长策略

间歇工作制：
- 对于非连续制冷需求，采用占空比≤70%的PWM控制（如工作3分钟，停机1分钟），寿命可延长至2倍以上。
热端预冷：
- 在高温环境下，先启动散热风扇将热端温度降至≤50℃后再通电流，可减少热应力损伤。

4.5、典型失效案例与规避方案

失效模式	根本原因	规避方案
PN结烧毁	电流过载、浪涌冲击	增加限流电阻与TVS二极管，使用恒流源供电
陶瓷基板开裂	机械压力过大、热应力集中	控制固定压力≤1.5MPa，加装热膨胀补偿垫
冷端冷凝水短路	低温环境未做防水处理	涂覆疏水涂层，加装密封导冷罩，监测环境湿度
热端散热不足	散热片积灰、风扇失效	每月清洁散热片，配置风扇故障报警（转速≤80%额定值时停机）

4.6、总结与建议

设计阶段：通过热仿真确定TEC选型（Qc、ΔTmax），预留20%功率余量。
生产阶段：采用自动化点胶机控制导热硅脂厚度，使用激光焊接固定电极引线。
运维阶段：建立温度-电流-电阻的映射数据库，通过机器学习预测TEC寿命。

通过上述措施，TEC制冷片的MTBF（平均无故障时间）可提升至50,000小时以上，满足工业级应用需求。

五、内部结构

TEC制冷片（热电制冷器）内部结构基于珀尔帖效应设计，通过半导体电偶对与陶瓷基板的组合实现热能定向转移，其核心构成及特性如下：

1、核心结构组成

P型与N型半导体电偶对
- P型半导体：掺入三价杂质（如硼）形成空穴型半导体，空穴为多数载流子。
- N型半导体：掺入五价杂质（如磷）形成电子型半导体，自由电子为多数载流子。
- 电偶对作用：单对PN单元制冷能力有限，TEC通常由10至50对P型和N型半导体电偶串联或并联组成，形成阵列式结构以增强制冷效率。
陶瓷基板
- 功能：作为顶层和底层温度交换介质，提供电绝缘性并传导热量，同时增强结构强度。
- 材料：常用氧化铝（Al₂O₃），因其成本低、导热性适中且无毒；氧化铋（BeO）导热性更优但有毒性，氮化铝（AIN）导热性高但成本昂贵，应用较少。
导电金属与电极
- 电极连接：通过铜、铝等金属导体将P型和N型半导体电偶串联，形成完整电路。
- 电流路径：电流从P型半导体流向N型半导体时，在P型端吸收热量（冷端），在N型端释放热量（热端）。

2、结构特性与工作原理

珀尔帖效应驱动
- 当直流电流通过PN电偶对时，电子从低能级跃迁至高能级，在P型端吸收热量形成冷端，在N型端释放热量形成热端。
- 电流方向反转：冷热端功能互换，实现制冷与制热模式切换。
热电转换效率
- 热电材料优值系数（ZT）：决定转换效率，ZT值越高（如碲化铋Bi₂Te₃室温下ZT≈0.52），效率越优。
- 制冷量与温差：单对PN单元制冷能力有限，通过多对电偶组合实现更大温差（典型60~70℃）和更低冷端温度（-20℃至-10℃）。
封装与散热设计
- 封装结构：陶瓷基板夹持PN电偶阵列，形成紧凑片状器件，几何尺寸范围为2×2mm至62×62mm。
- 散热需求：热端需连接散热片或风扇，确保热量有效散发，避免因热端积热导致制冷效率下降。
