立创开源平台收到了一条留言
有一些理论推导以及猜测

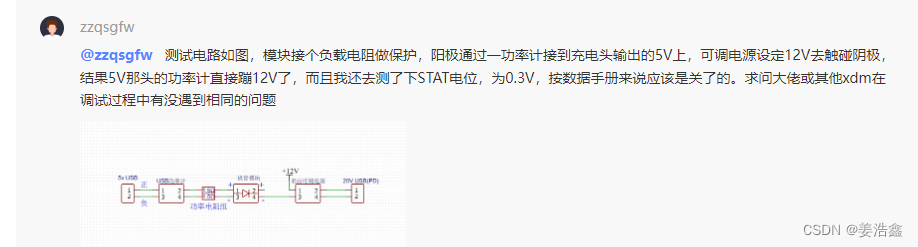

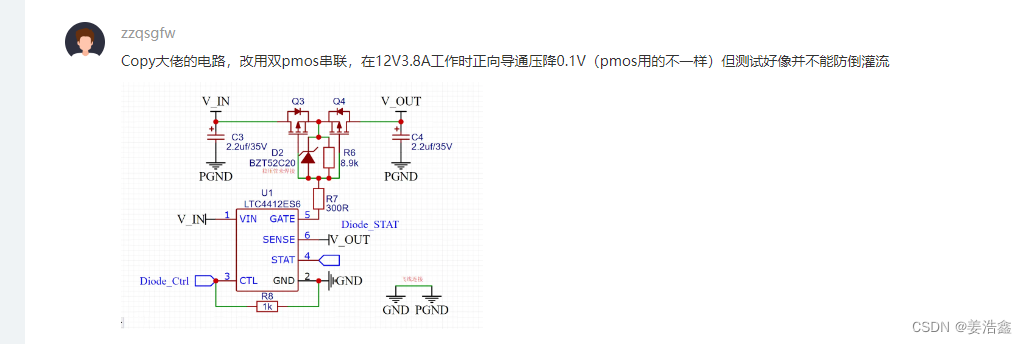

1.看了你的图,你是两个PMOS串联,但Pmos主回流方向不一样。
2.由于Q4体二极管的作用,R6和R7之间的电压是((Vout-0.6v)-Vgate)*(R7/(R6+R7)),按照这个公式(R6和R7的数值)计算,无论Vout是12v还是0.6v(二极管微导通电压),Q3Q4栅极电压都是0V附近,意味着PMOS都会导通.换个角度来说,ltc4412好像没有起到任何作用。
3.可以试着去掉D2和R6,这样芯片gate引脚才能控制PMOS导通与关闭。
个人觉得是R6的问题,因为这样完全忽略了芯片的GATE引脚输出,芯片没有任何改变电路的能力。无论该引脚输出高还是低,Q3Q4栅极电压都是0V附近。并且vout=12v,在Q3Q4导通的情况下,该电路相当于一条通路,完全没有防倒灌能力。
