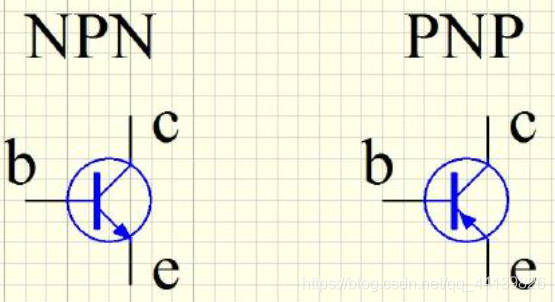

三级管分为NPN和PNP两种:
在这里插入图片描述
一、先来说说三极管3种工作状态的电压关系
1.放大
发射结正偏、集电结反偏
（1）NPN
U_BE>0,U_BC<0
(2)PNP
U_BE<0,U_BC>0
2.截止
放射结、集电结都反偏
（1）NPN
U_BE<0，U_BC<0
（2）PNP
U_BE>0，U_BC>0
3.饱和
发射结、集电结都正偏
（1）
U_BE>0,U_BC>0
（2）
U_BE<0,U_BC<0
二、放大时电流关系
I_E=I_B+I_C
I_{C= $\beta$ I_B}
