Allegro 自动布线工具使用方法

使用环境

        整个文章是在 Cadence Allegro PCB Designer 24.1 上完成的，其他版本类似参考（17.4版本操作一样）。

使用方法

        （注：这里的方法只是博主根据网上知识自己探索出来的，可能一些细节的部分还需要读者自己再钻研）

• 打开自动布线工具

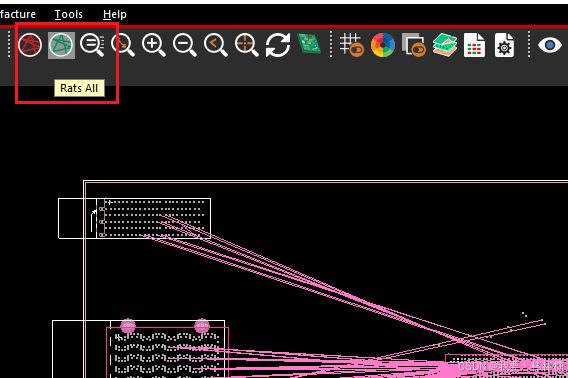

1. 用 Cadence Allegro PCB Designer 打开 .brd 工程文件，选择 Rats All 按钮可以显示所有未完成的飞线。其右边的红色按钮可以关闭飞线

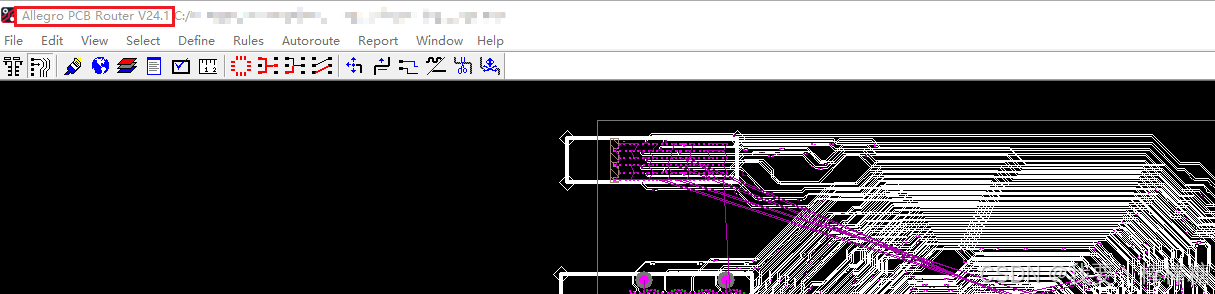

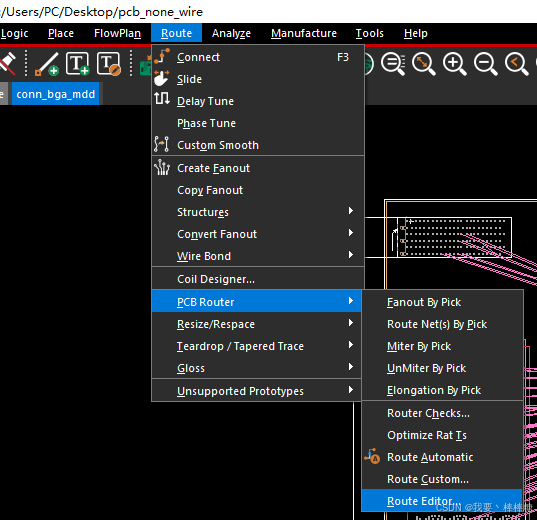

2. 菜单栏 - Route - PCB Router - Route Editor 打开自动布线界面。

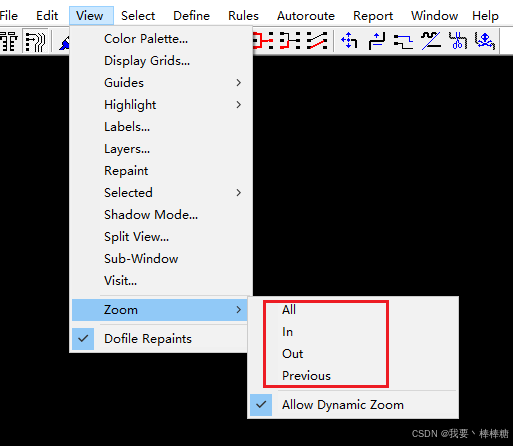

3. 可以通过 View - Zoom 中的选项进行界面的刷新（All，有时候程序不在顶层会变成白板）、区域放大（In）、区域缩小（Out）等。



选项显示与待布线网络选择

1.         点击 layer 按钮弹出显示选项，框选的右侧可以进行显示和选择的关闭和开启。如下图所示即只开启了 SIG02 层的显示和选择。
           若仅需在某一层布线，则将名字后一栏符号选择为禁用符号，如图则为仅可以在SIG02层布线，其他层禁止走线。若其他层开启则布线时会打孔换层。

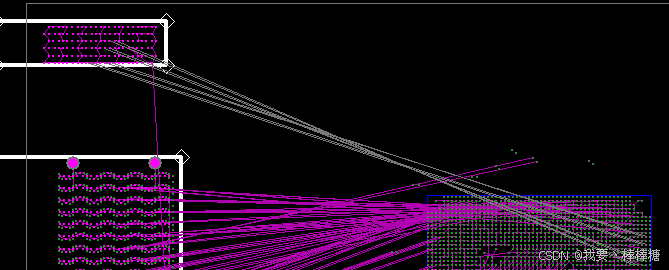

2. 空白区域右键 - Select - Guide Mode 进入飞线选择模式，即可框选待布线飞线，框选后显示为灰色。







布线规则设置

        Autoroute - Setup 进入整体布线规则设置，PCB Clearance 为电气连接之间的最小间距，PCB Wire Width 为线宽。（额外的其余设置可自行探索）

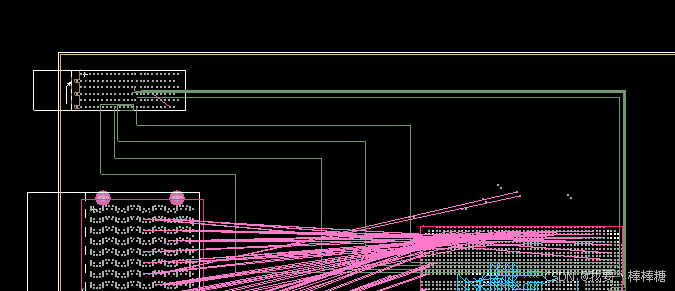

自动布线

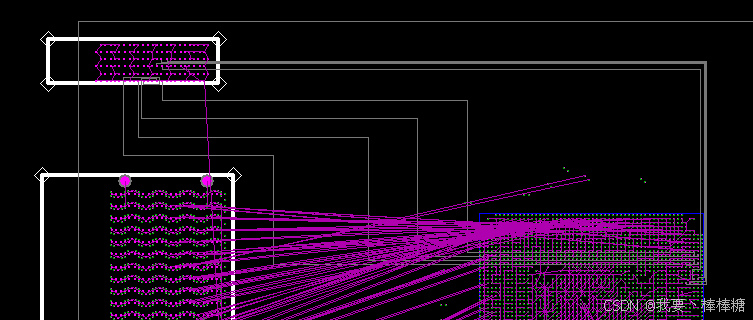

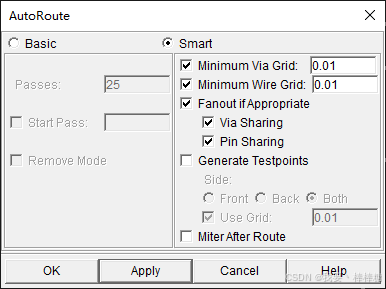

        Autoroute - Route 进入自动布线工具栏，默认为Smart模式（自动选择迭代次数，完成后自动停止，但我自己测试不知道为什么会报错显示资源不够），Basic模式会更快（基于填写的passes次数进行迭代，可能还会遗留部分线交叉，需手动删除），直接点击OK即可运行。





布线结果保存

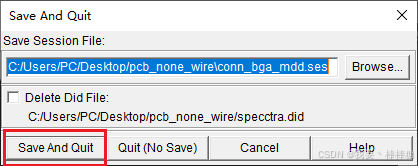

        点击右上角关闭弹出窗口选择第一个即可保存显示到工程文件中。
