我是雪天鱼，一名FPGA爱好者，研究方向是FPGA架构探索。
笔记同步在我的个人网站进行更新，欢迎来访查看。

OpenROAD 支持 RTL to GDS Flow ，即芯片设计的后端物理实现。

一、Code下载和编译

1.1 Code下载与依赖安装

打开终端，输入

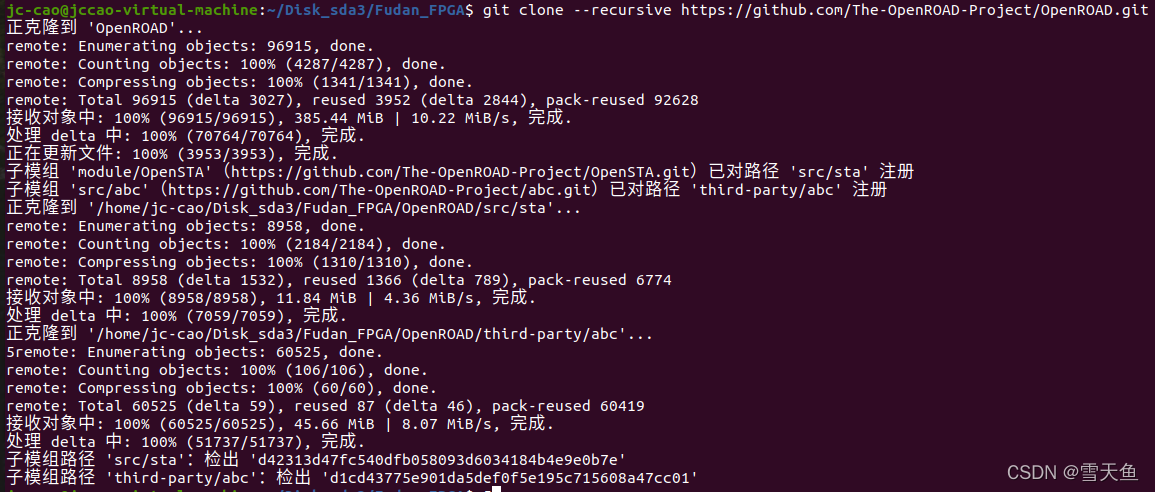

git clone --recursive https://github.com/The-OpenROAD-Project/OpenROAD.git

在这里插入图片描述

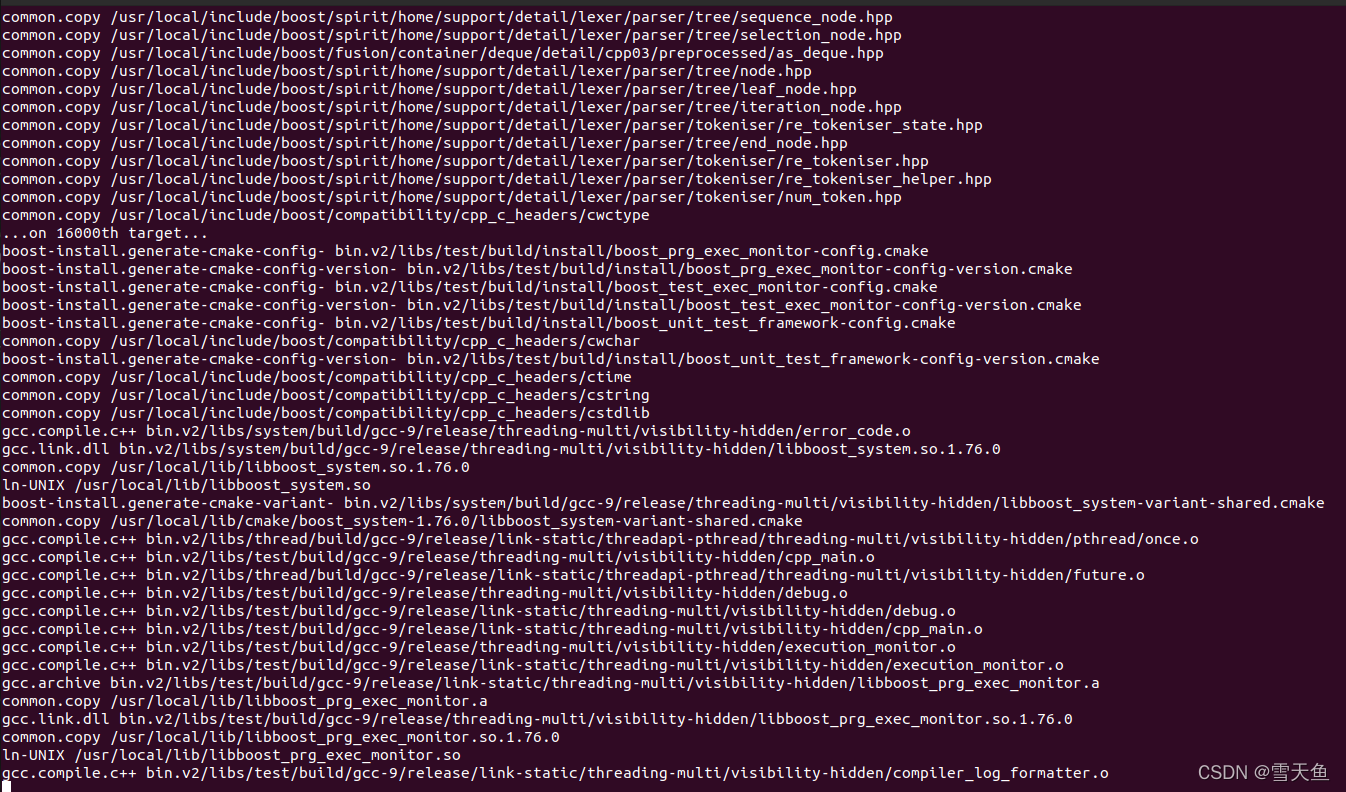

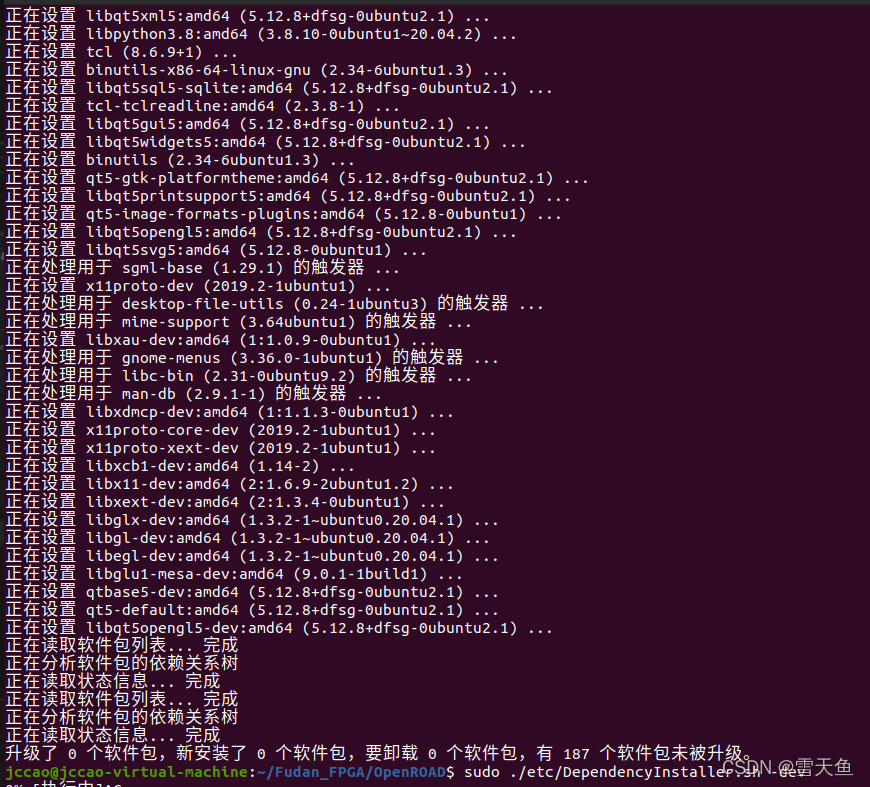

再安装依赖，输入：

cd OpenROAD
sudo ./etc/DependencyInstaller.sh -run
sudo ./etc/DependencyInstaller.sh -dev

在这里插入图片描述

会自动安装boost、swig、eigen、lemon、spdlog。

再安装编译所需的一些库：

sudo apt-get install libspdlog-dev
sudo apt install tcl-dev

二、代码编译

2.1 手动编译

在 OpenROAD 文件夹下打开终端，输入;

mkdir build
mkdir install
cd build

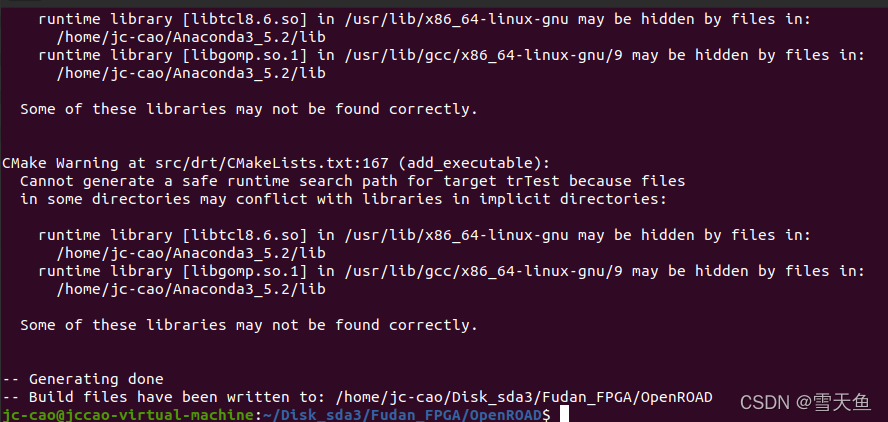

cmake .. -DCMAKE_INSTALL_PREFIX=/home/jc-cao/Disk_sda3/Fudan_FPGA/OpenROAD/install
make DESTDIR=/home/jc-cao/Disk_sda3/Fudan_FPGA/OpenROAD/install install

在这里插入图片描述

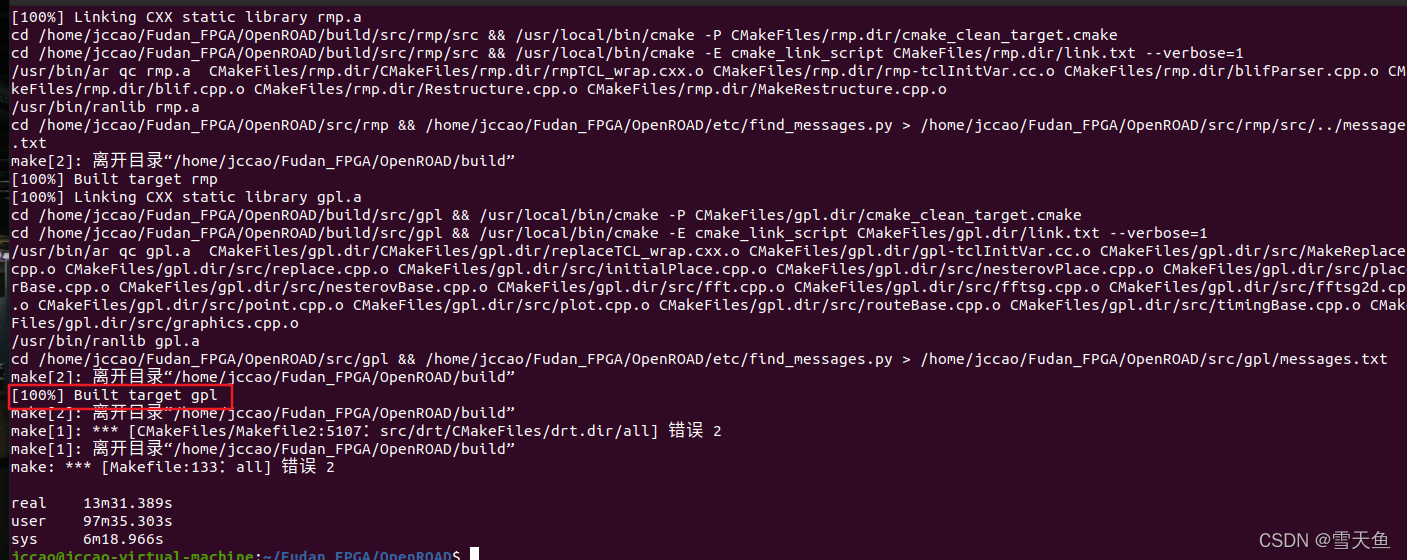

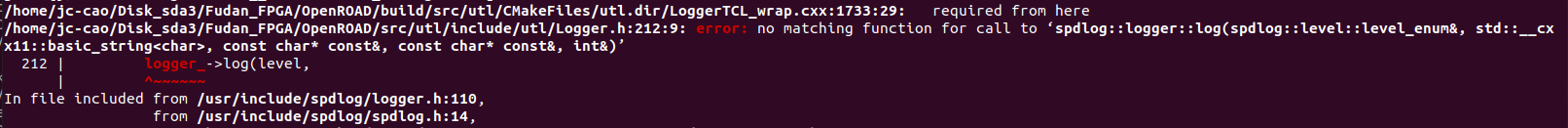

make install 所需时间比较久，耐心等待。然后我卡在了52%:

这个问题我不知道如何解决，库也下载了呀，但就是不行。
注：-DCMAKE_INSTALL_PREFIX 和 DESTDIR 均是用来指定安装的文件夹路径。

2.2 官方脚本编译

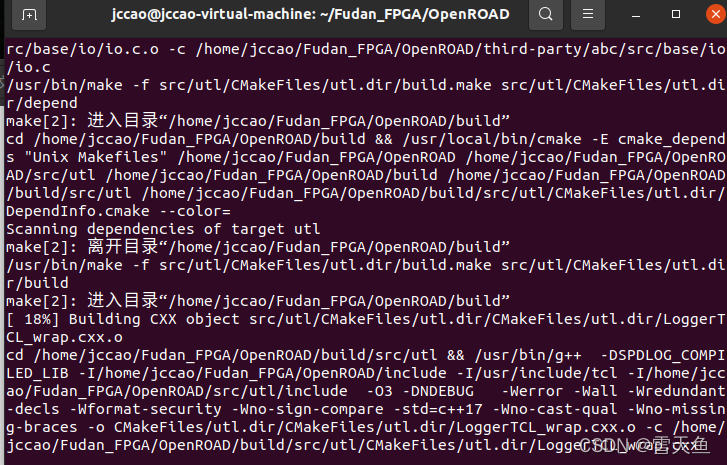

只能试试官方的一键式编译脚本了，在OpenROAD文件夹下输入：

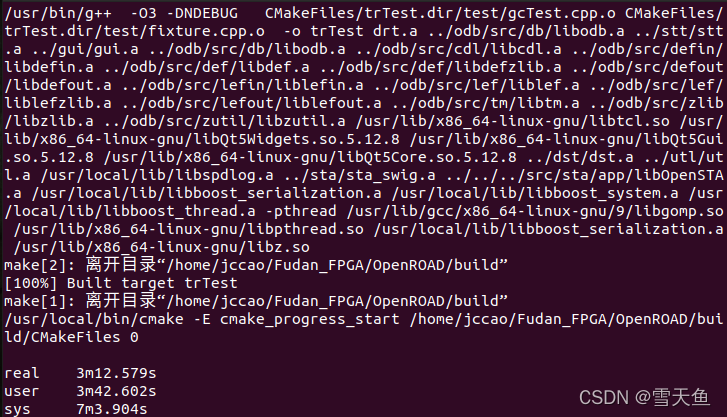

./etc/Build.sh

注：默认时安装到 /usr/local 路径下，我硬盘空间充足，就直接默认位置了。
在这里插入图片描述
耐心等待编译完成。

达到了100%，但又报了一些错误。
经测试，重复执行几次这个脚本就行，直到不报错为止。

2.3 功能测试

最后测试下是否真的编译成功了：

# 先对工具进行测试

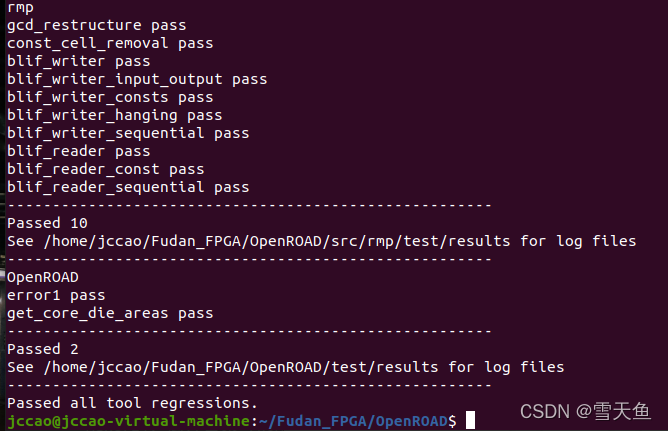

./test/regression

测试的工具单元比较多，耐心等待：
在这里插入图片描述
没问题！

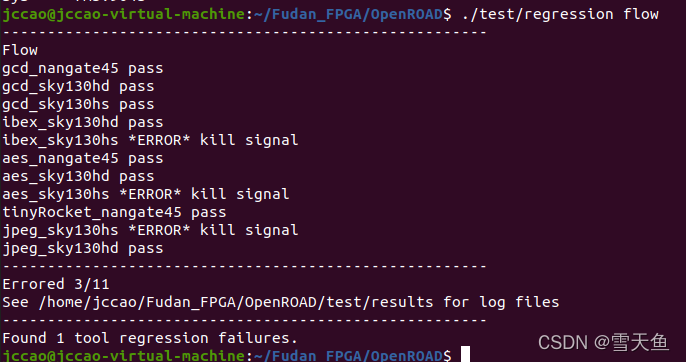

再对flow进行测试

# run all flow tests
./test/regression flow

在这里插入图片描述

这个测试所需的时间就会比较长了，而且把我的电脑CPU（i7）几乎都快拉满了。
OK，有小问题，应该时skywater130nm的PDK hd没下载全，后续再调试，测试完毕，可以确定OpenROAD编译完成，可以愉快的使用OpenROAD了，之后我将出博客讲解如何使用OpenROAD进行数字 IC 设计

2.4遇到的问题和解决方法

CMake Error at /usr/share/cmake-3.16/Modules/FindPackageHandleStandardArgs.cmake:146 (message):
  Could NOT find SWIG (missing: SWIG_EXECUTABLE SWIG_DIR) (Required is at
  least version "3.0")

问题分析：缺少 SWIG 库，下载安装即可

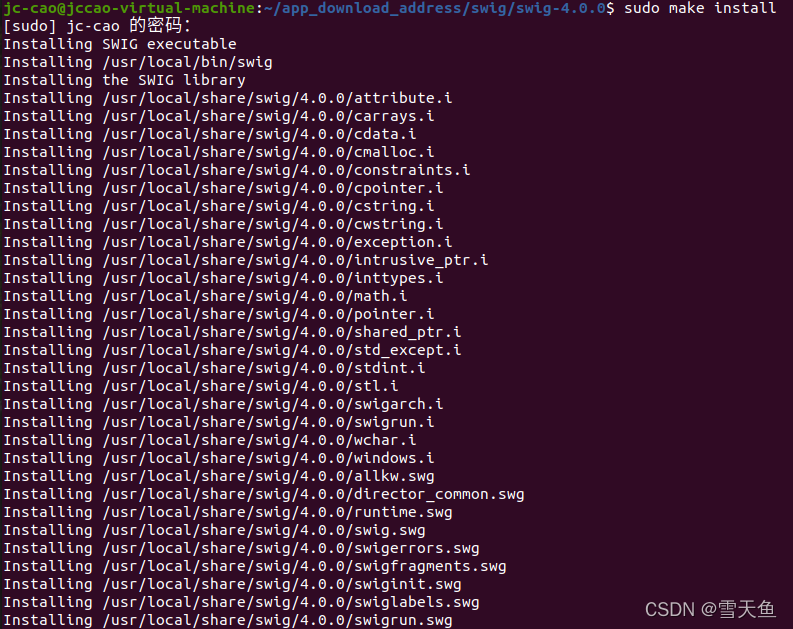

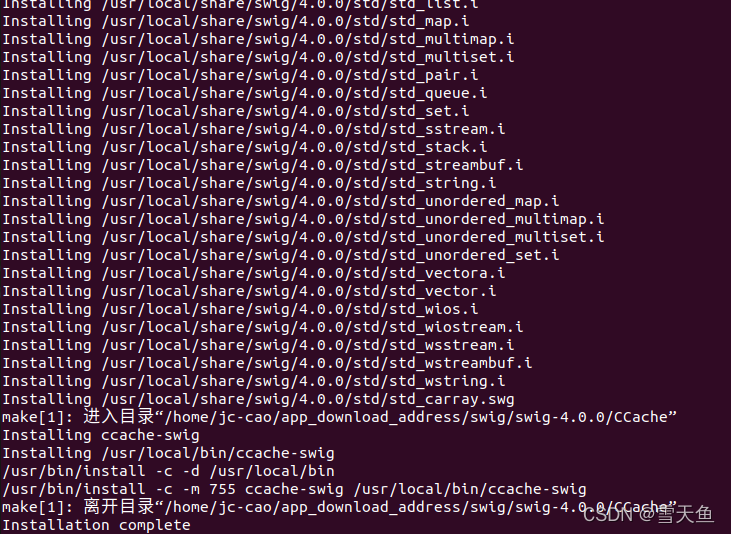

解决方法：去官网下载 SWIG ，我下载的是 swig-4.0.0 ，下载好后先解压，再打开终端，输入：

./configure
make
sudo make install

在这里插入图片描述

再安装依赖 pcre ，去官网下载 pcre，下载好后解压，打开终端，输入：

./configure
make
sudo make install
cd ./.libs
sudo mv -v libpcre.so.* /usr/lib/

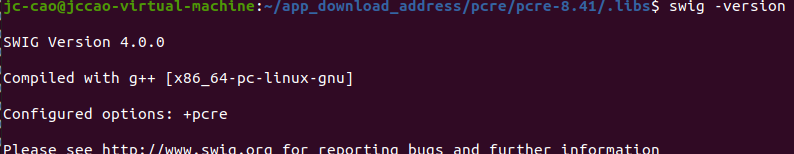

查看swig版本:

swig -version

在这里插入图片描述
安装成功！

（2）

CMake Error at src/dpo/CMakeLists.txt:41 (find_package):
  By not providing "FindLEMON.cmake" in CMAKE_MODULE_PATH this project has
  asked CMake to find a package configuration file provided by "LEMON", but
  CMake did not find one.

  Could not find a package configuration file provided by "LEMON" with any of
  the following names:

    LEMONConfig.cmake
    lemon-config.cmake

  Add the installation prefix of "LEMON" to CMAKE_PREFIX_PATH or set
  "LEMON_DIR" to a directory containing one of the above files.  If "LEMON"
  provides a separate development package or SDK, be sure it has been
  installed.

问题分析：缺少库 LEMON，下载安装即可

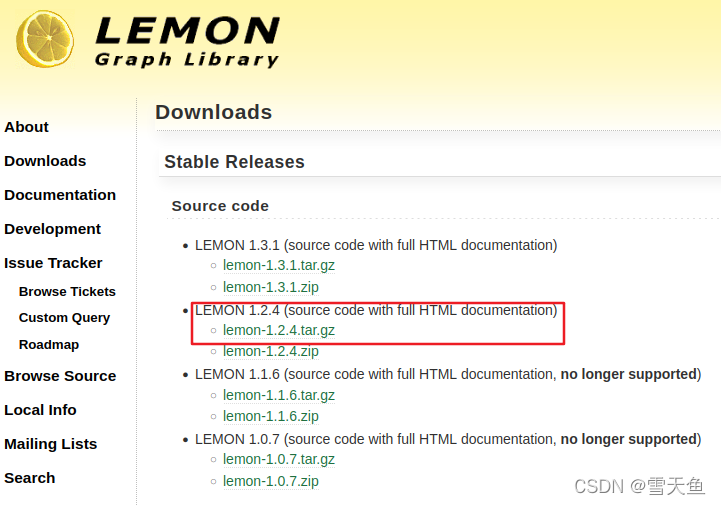

解决方法：先去下载 LEMON，我选择的是 lemon-1.2.4.tar.gz:
在这里插入图片描述

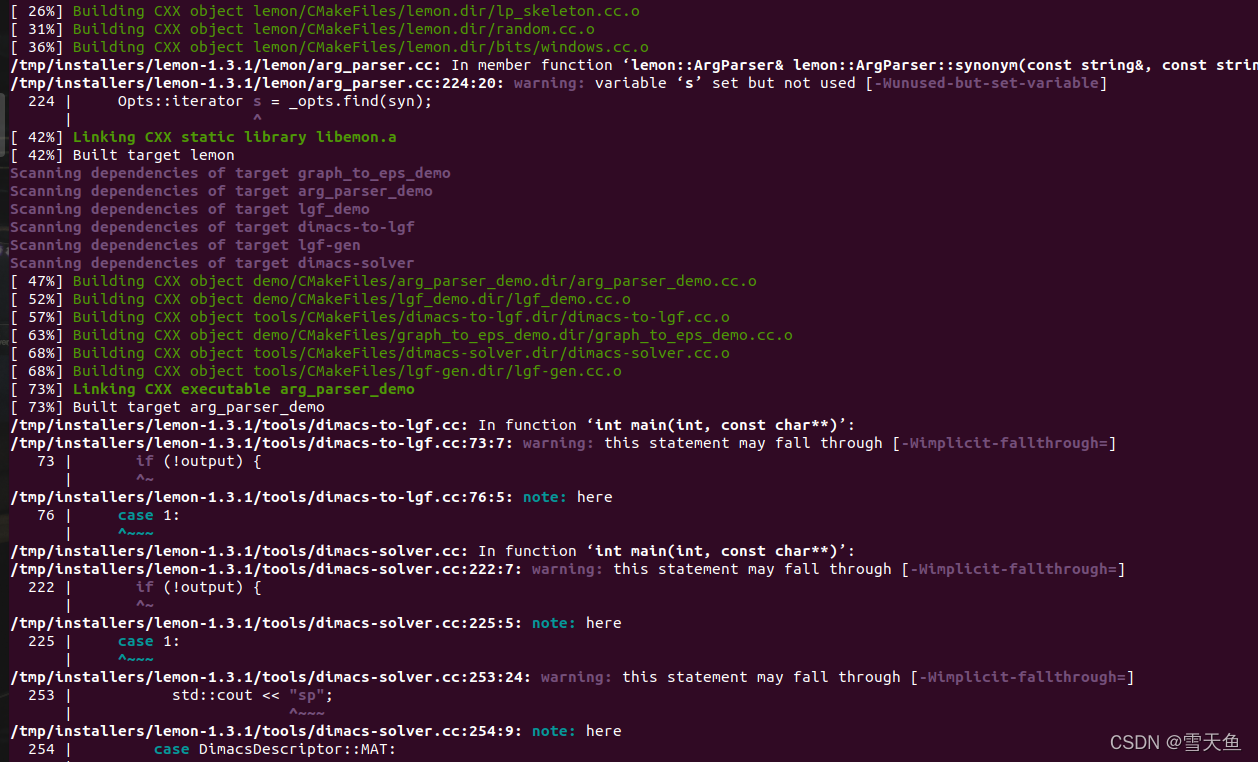

解压后进入该文件夹，打开终端，输入：

mkdir build
cd build
cmake ..
make
sudo make install

再在 OpenROAD/CMakeLists.txt 的首行设置 lemon 的路径变量:

set(LEMON_DIR /usr/local/include/lemon)

在这里插入图片描述
（3）

OpenROAD/src/utl/CMakeFiles/utl.dir/LoggerTCL_wrap.cxx:166:10: fatal error: tcl.h: 没有那个文件或目录

问题分析：找不到 tcl,h，但明明我已经安装过了tcl。查看了下，在 /usr/include/tcl8.6 路径下。最终发现是这个tcl8.6不行。要安装另一个版本的。
解决方法：安装命令为：

sudo apt install tcl-dev

三、总结

感觉每次搭建一个开源工具，尤其是大工具时都很麻烦，很容易出错，但随着开发人员的共同努力，现在出来了 CMake这样极大方便代码编译的跨平台工具，相信以后搭建开发环境一定会越来越轻松的，开源EDA工具的生态也会越来越好。
