手把手教你在Ubuntu22.04 上安装 Vivado、HLS、Vitis 2022.2版本

我是 雪天鱼，一名FPGA爱好者，研究方向是FPGA架构探索和数字IC设计。

欢迎来关注我的B站账号，我将定期更新IC设计教程。
B站账号：雪天鱼，https://space.bilibili.com/397002941?spm_id_from=333.1007.0.0

记录下Ubuntu22.04系统下安装Vivado22.2、Vitis HLS、Vitis、的过程

安装前，需要保证磁盘有 100GB以上的空闲空间。

1 Vivado22.2 和 HLS 22.2 安装

下载安装包

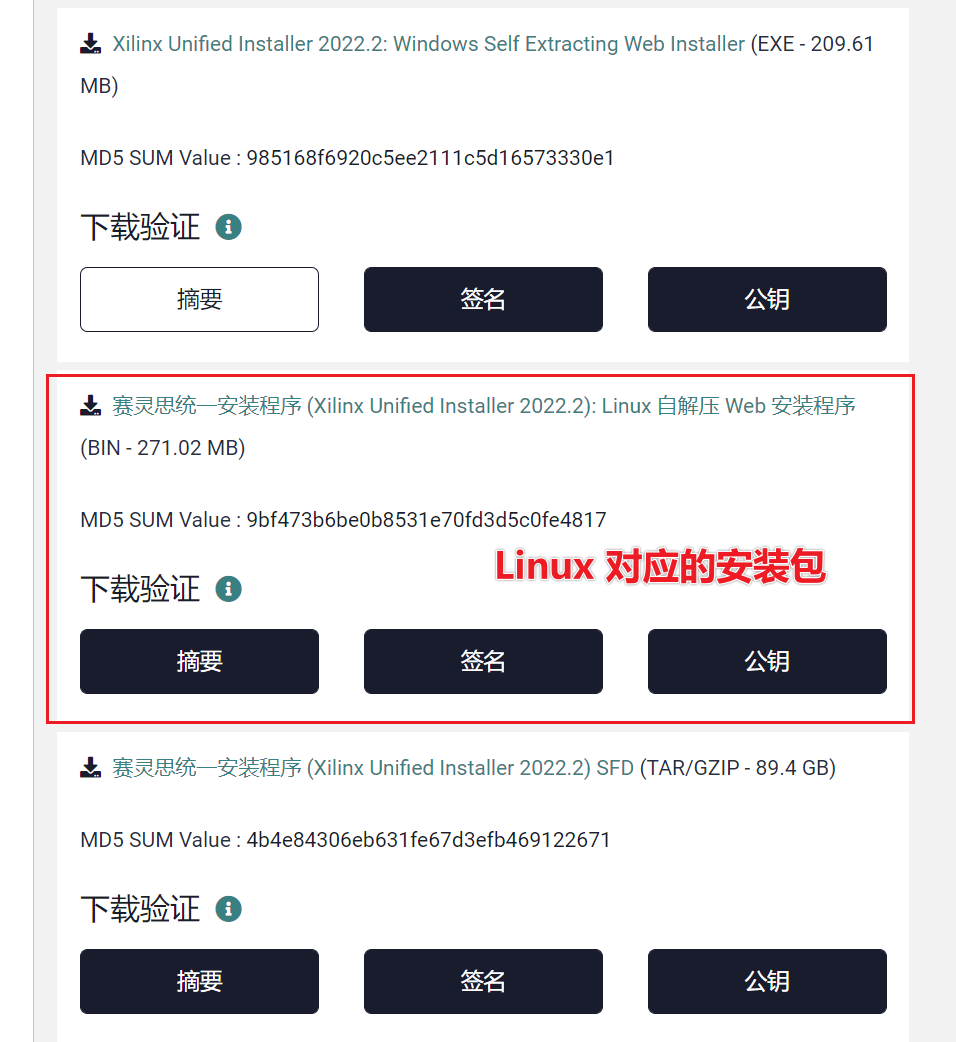

先去官网下载安装包，链接为
https://china.xilinx.com/support/download/index.html/content/xilinx/zh/downloadNav/vivado-design-tools/2022-2.html
我下载的是Vivado ML 版本 - 2022.2 Full Product Installation 的, 选择在线安装

点击链接进入，登录账号，然后填写个表单（随便填下就行）就可以下载了。

执行.bin文件开始安装

下载后，执行下面两条语句执行 .bin文件开始安装

sudo chmod +x Xilinx_Unified_2022.2_1014_8888_Lin64.bin
# 如果安装在自己的home里面则不需要加sudo, 安装在系统文件夹里需要加sudo
sudo sh ./Xilinx_Unified_2022.2_1014_8888_Lin64.bin

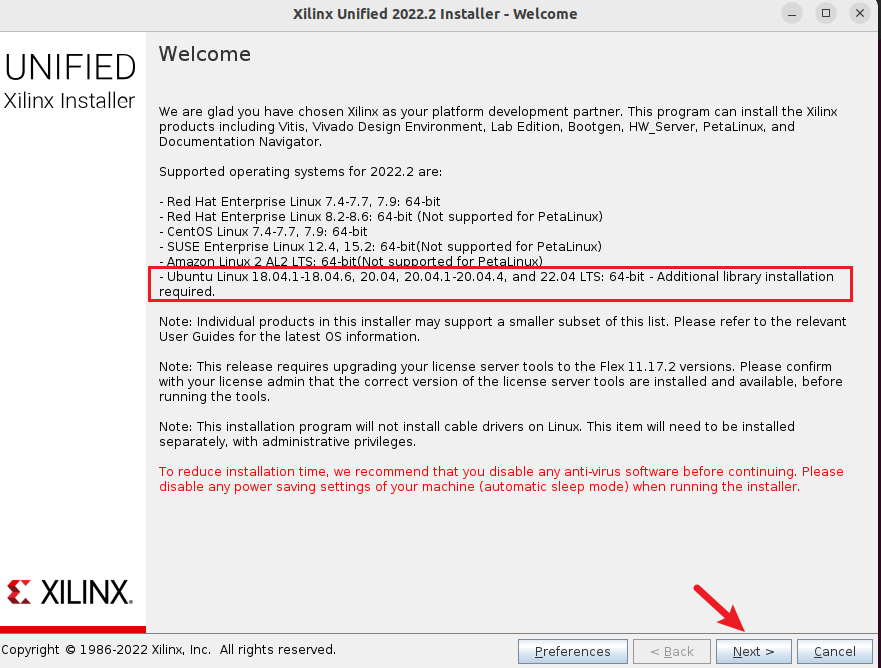

(1) next

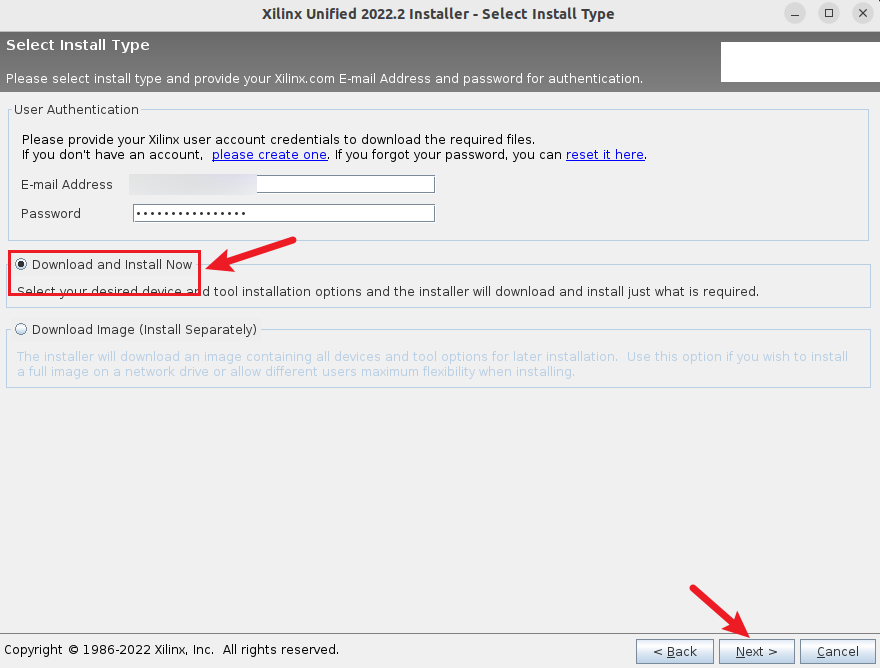

(2)输入自己的Xilinx账号，申请下就行，不收钱，然后选中Download and install Now，再点击NEXT

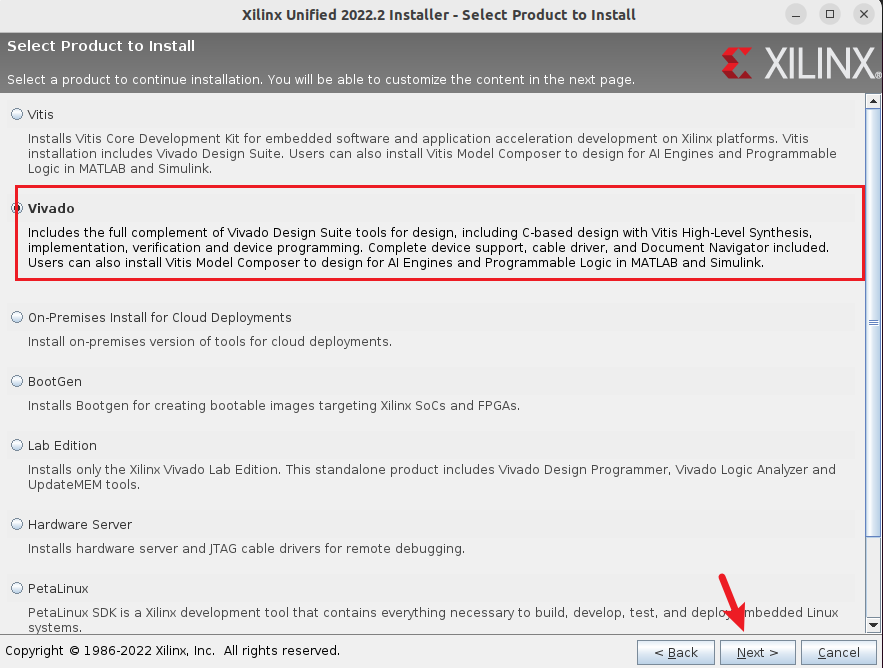

(3) 根据自己的实际需求选择要安装的工具，这里我选择Vivado（这里Vivado 实际上也包含了 HLS）,再点击NEXT

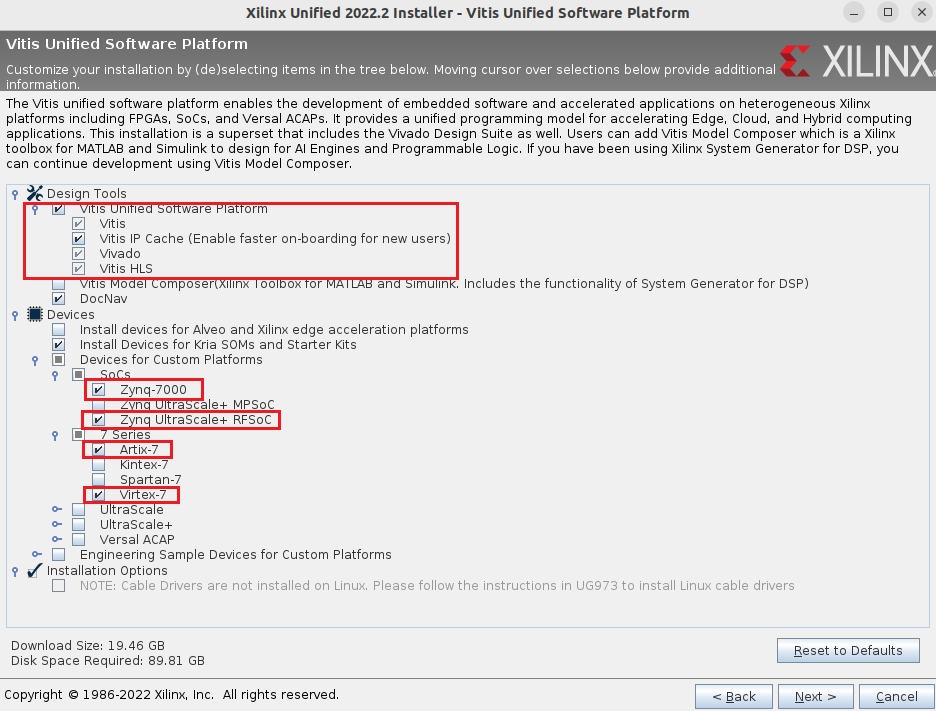

如果需要装Vitis可以在这一步直接选 Vitis, 也会安装Vivado和HLS

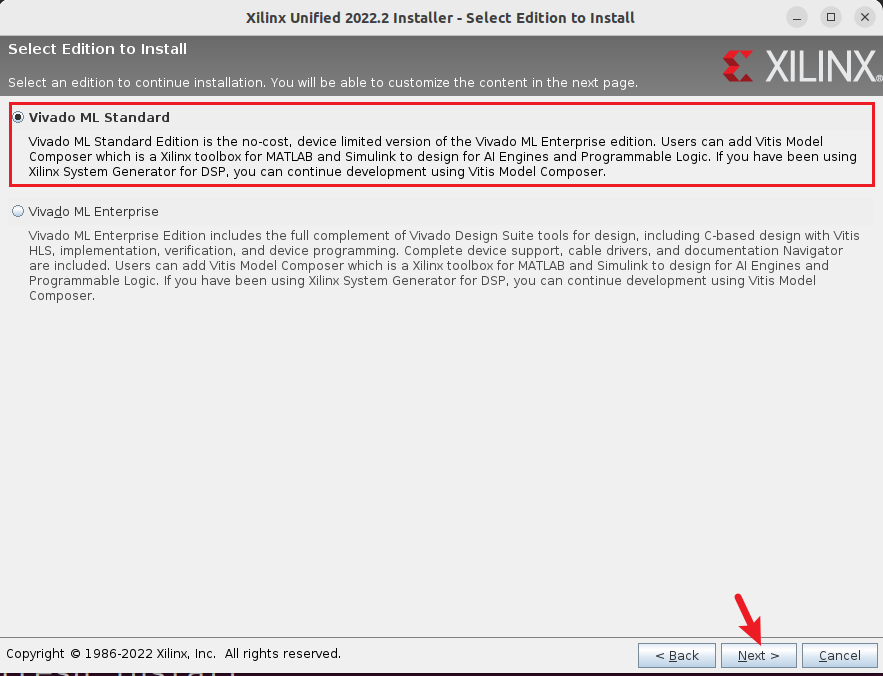

（4）选择 标准版本即可，再点击Next

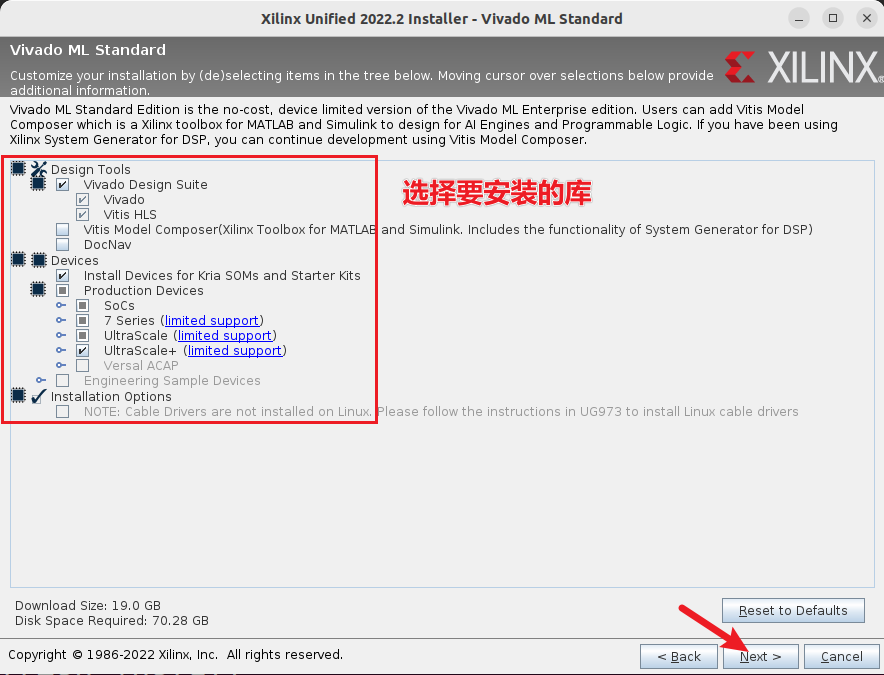

(5) 根据自己的实际需求选择要安装的库，详情见图,再点击NEXT

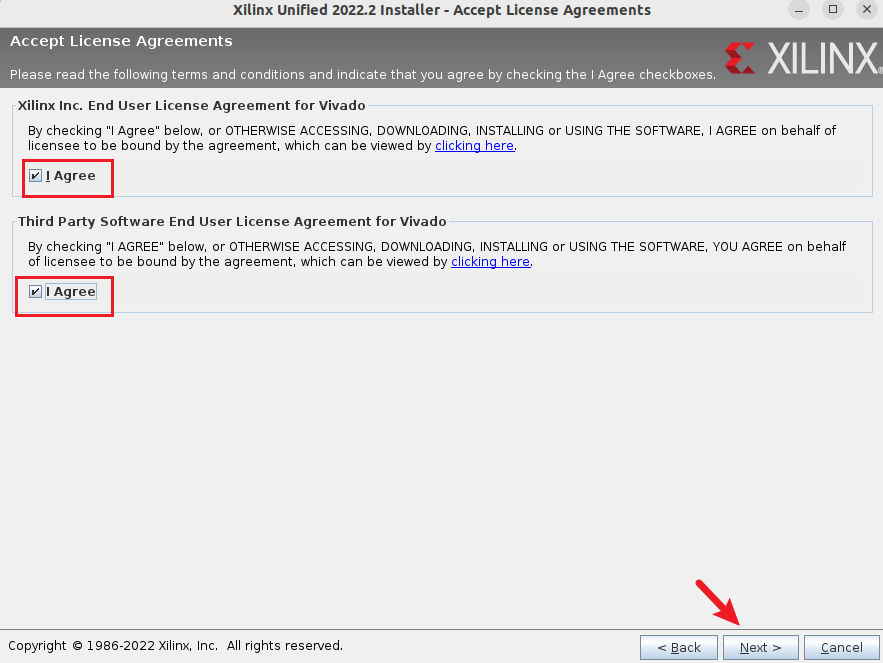

（6）接收许可证条款

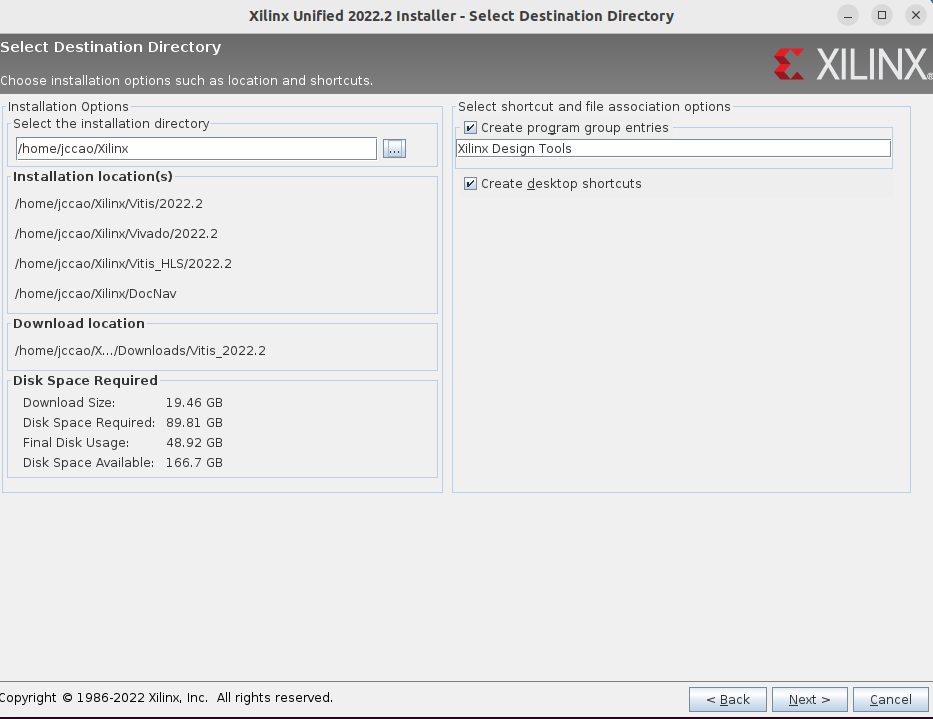

（7）选择安装路径

需要的空间比较大，所以最后预留出足够的磁盘空间，否则无法进行安装

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-riHs7a0Q-1670315594731)(https://jccao-tc1.oss-cn-shanghai.aliyuncs.com/xsj/1670232264828.png)]

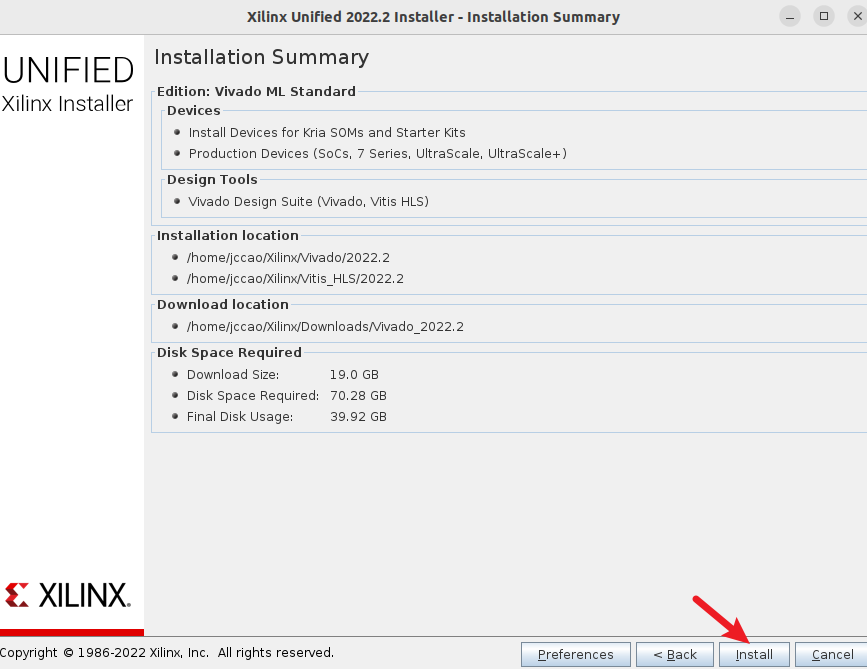

（8）确定安装信息，然后Install

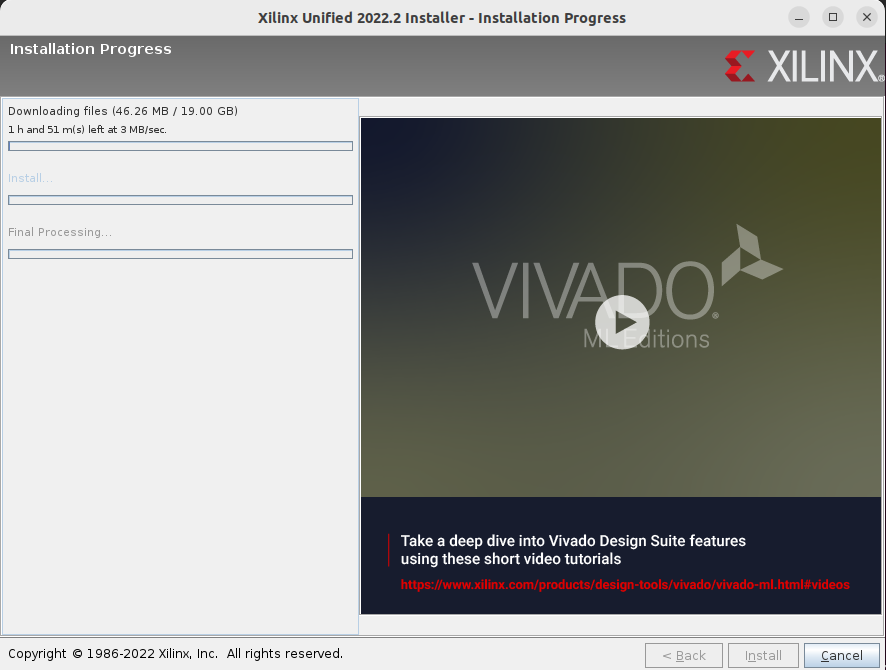

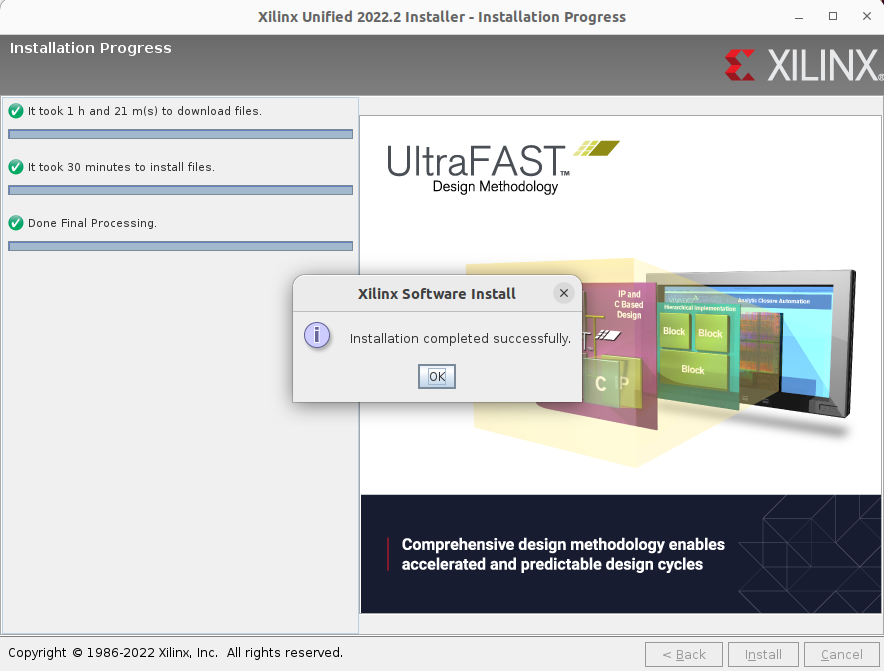

(9) 耐心等待安装完毕，下载加安装大概2个小时左右，快慢取决于你的网速

命令配置

（10）打开新终端，输入：

gedit ~/.bashrc

在该文件的最后一行新加入

source [your_path]/Xilinx/Vivado/2022.2/settings64.sh
source [your_path]/Xilinx/Vitis_HLS/2022.2/settings64.sh

[your_path] 是指你自己的安装路径

将该文件保存，然后在终端输入，更新下

source .bashrc

4. 安装USB驱动，打开终端输入以下命令：

cd [your_path]/Xilinx/Vivado/2022.2/data/xicom/cable_drivers/lin64/install_script/install_drivers
sudo ./install_drivers

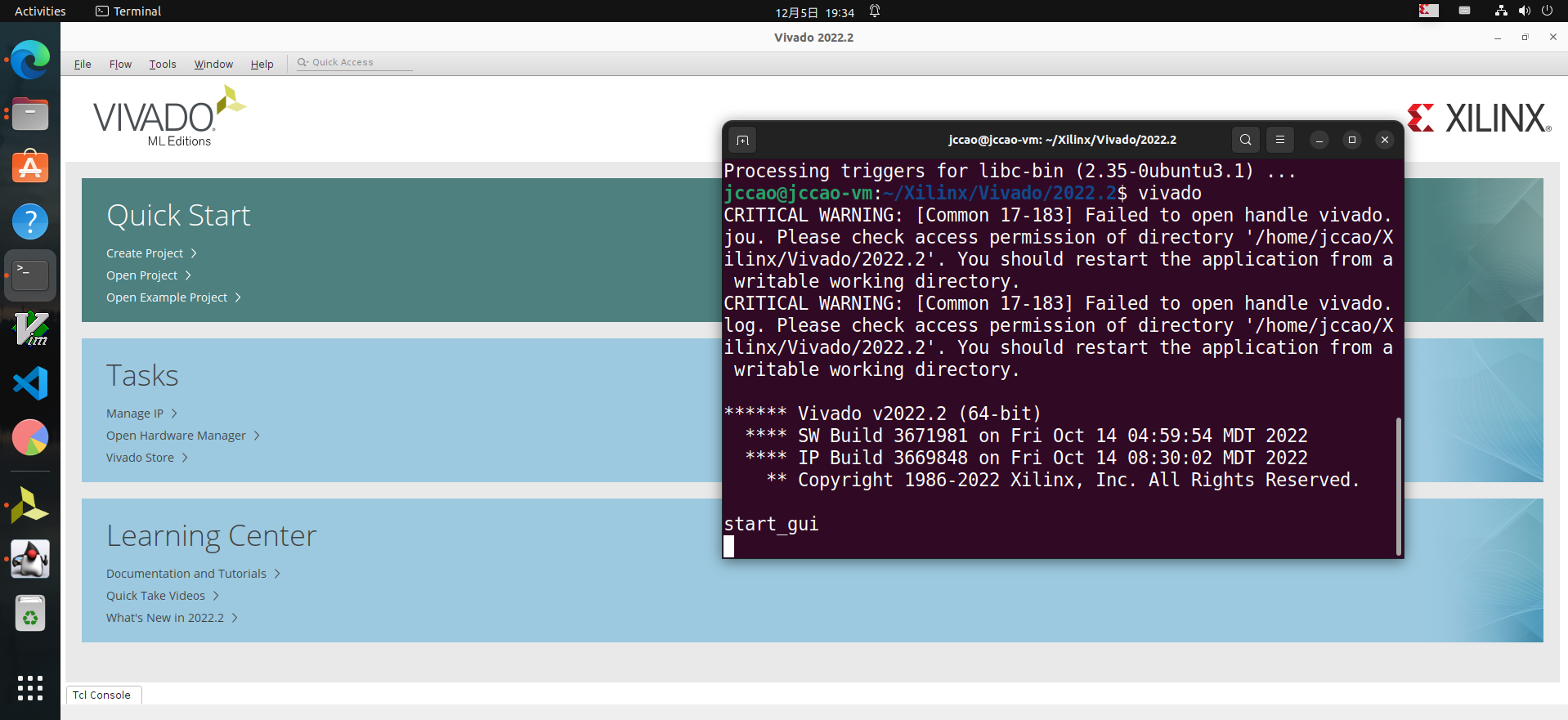

然后在终端中执行vivado指令即可打开软件

这里出现的警告是由于安装时采用的sudo去安装的，所以文件夹和文件权限有限制，这里解除权限限制即可

# Xilinx 为安装路径
sudo chmod -R 777 Xilinx

然后再次启动，就没有warning了，但会在启动的目录生成log日志

启动问题

终端输入vivado启动出现下述提示

application-specific initialization failed: couldn't load file "librdi_commontasks.so": libtinfo.so.5: cannot open shared object file: No such file or directory

解决方法
安装缺失的库

sudo apt-get install libtinfo5

2 Vitis 22.2 安装

打开Vivado,点击 Help->Add Design Tools or Devices

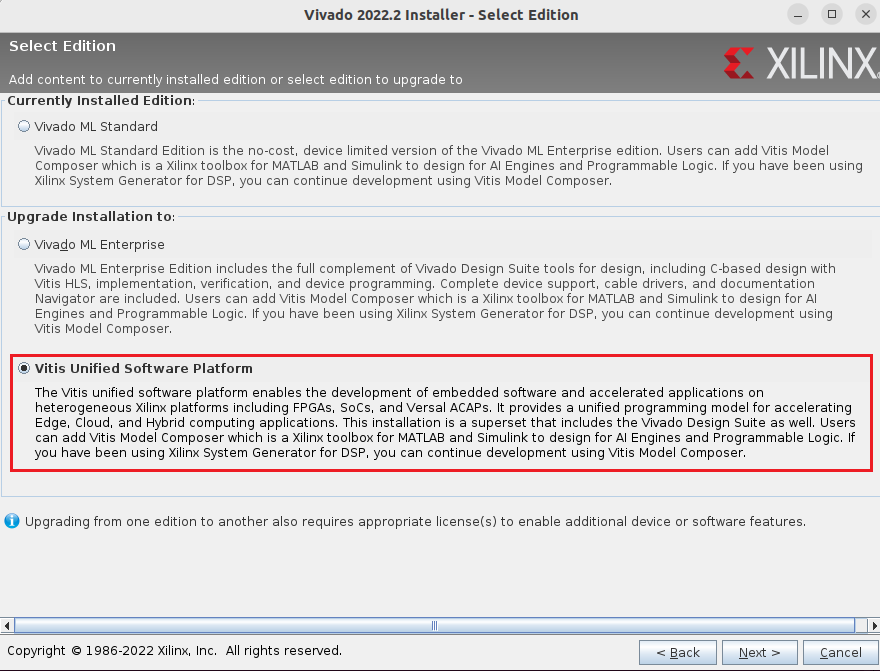

选择 Vitis进行安装

耐心等待

同样设置下环境变量，在 .bashrc末尾添加

source [your_path]/Xilinx/Vitis/2022.2/settings64.sh

3 卸载Xilinx

Xilinx提供了一键卸载的脚本
（1）卸载Vivado

cd Xilinx/.xinstall/Vivado_2022.2
sudo ./xsetup -b Uninstall

（2）卸载xic xilinx infomation center

cd Xilinx/.xinstall/xic
sudo ./xsetup -b Uninstall

（3）卸载DocNav

cd Xilinx/.xinstall/DocNav
sudo ./xsetup -b Uninstall
