EMC设计中电缆屏蔽使用方法

在EMC 设计中，电缆进行屏蔽的目的有两方面：

1. 将注入到电缆的共模干扰电流通过屏蔽层引导到大地（接地设备）或PCB中的工作地GND(浮地设备)，使屏蔽层中的信号和电缆接口电路受到保护，免受外界干扰；
2. 将信号线中的EMI信号包围在屏蔽层内，保证电缆屏蔽层上也没有EMI共模电流。

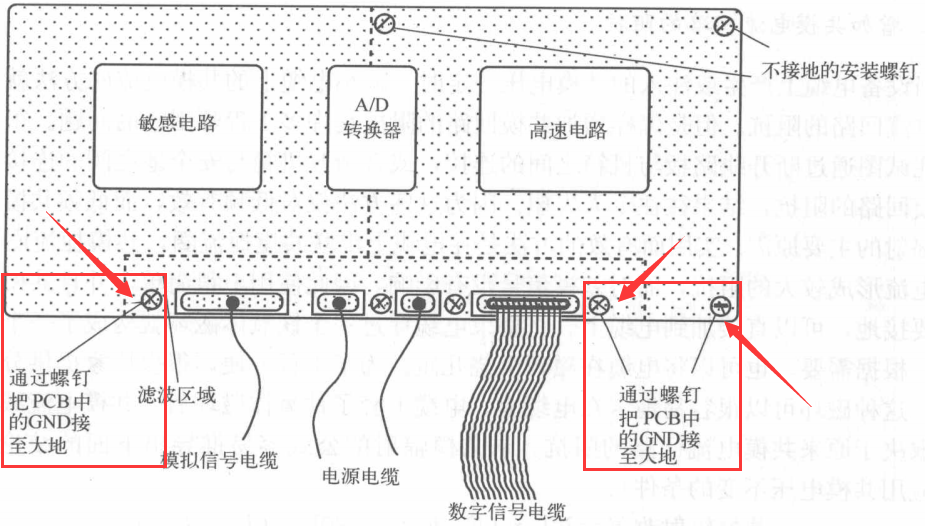

PCB产品中电缆屏蔽

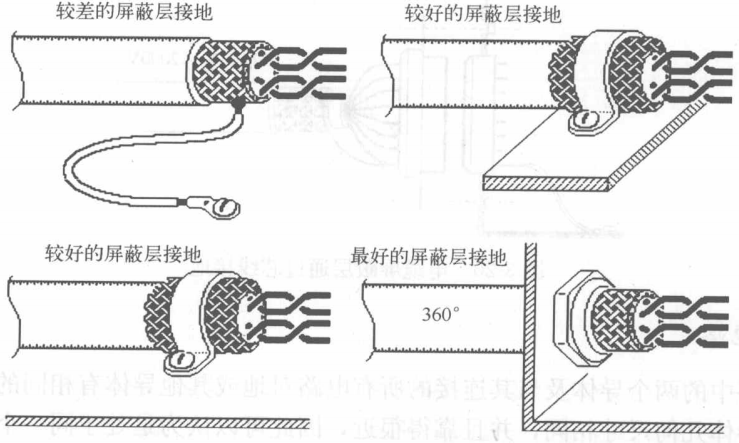

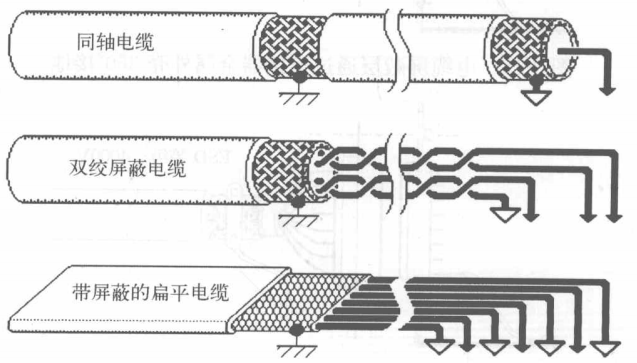

列举几种常见的电缆屏蔽层接地方法，如下所示：

在屏蔽电缆的应用中，有时为了连接方便，往往只是将屏蔽层的编织网拧成一段，即扭成“猪尾巴”状的辫子，芯线有很长一段露出屏蔽层，如下图所示，这时就会产生“猪尾巴效应”，它很大程度上降低了屏蔽层的屏蔽效果，同时，这种电缆也不能很好地抑制共模辐射。类似的，当电缆屏蔽层与金属机箱有360°完整搭接，但没有保证良好的电连续性时，也会造成同样的效果。

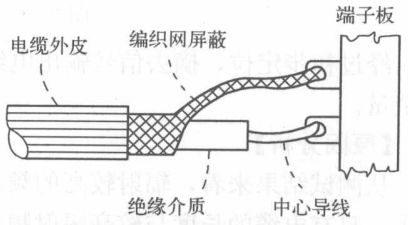

屏蔽电缆接头处的“猪尾巴效应”



在EMC 设计中，屏蔽电缆的屏蔽层一定要360°搭接处理，切忌使用“猪尾巴”方式搭接。

如果从风险的概念来评估电缆屏蔽层连接的设计，那么据经验，30MHz 以上的频率下，屏蔽层电缆具有零长度的“猪尾巴”，也就是没有风险，如下图所示的DB连接器在计算机产品中应用时，ESD等级可以达到15kV;

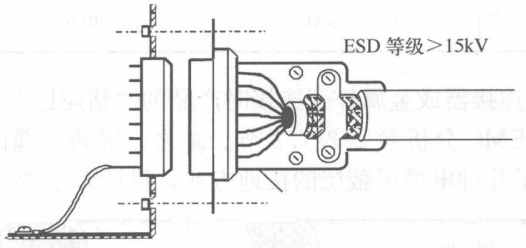

电缆屏蔽层通过连接器金属外壳360°接地


1cm长度的“猪尾巴”存在30%风险；3cm长度的“猪尾巴”存在50%风险，如下图所示的DB连接器在计算机产品中应用时，ESD等级只能达到4kV;

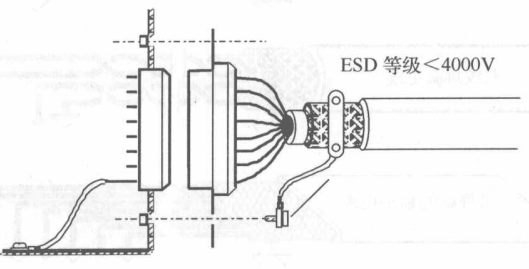

电缆屏蔽层通过螺钉和细长的“猪尾巴”接地

5cm长度的“猪尾巴”存在70%风险，如下图所示的DB连接器在计算机产品中应用时，ESD等级仅达2kV。

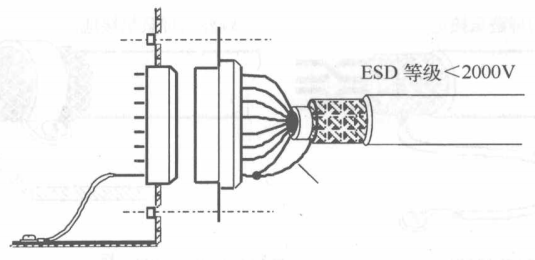

电缆屏蔽层通过芯线接地




。。。。。。。。。。。。。。。。。
