多尺度结构相似性L1损失的计算过程

多尺度结构相似性L1损失

SSIM

结构相似性指数(Structural Similarity Index, SSIM)是一种用于评估两幅图像之间相似性的图像质量度量方法，SSIM被广泛用于图像质量评估、压缩算法的性能评估、图像增强和复原等应用中：

人眼感知两张图像相似主要基于三个方面：

1. 亮度(Luminance)：评估两张图像的明暗特征和亮度成分是否一致
2. 对比度(Contrast)：评估两张图像中不同区域之间的亮度差异程度
3. 结构(Structure)：评估两张图像中的纹理和细节，以及像素之间的相对位置差异

同理，SSIM的计算也是基于以上三个方面，并通过量化度量生成一个介于-1到1之间的值。越接近1两张图像越相似，反之则越不相似。

SSIM计算

1. 亮度: 通过计算所有像素值的平均值得到图像的亮度量化值，公式如下

$${\mu }_x=\frac{1}{N}\sum _{i=1}^N{x}_i$$

$$l(x,y)=\frac{2{\mu }_x{\mu }_y+C_1}{{\mu }_x^2+{\mu }_y^2+C_1}$$

​ 其中l(x,y)为两张图像x和y的亮度差异值，C_1为常数。

2. 对比度：通过计算所有像素的标准差得到图像的对比度量化值，公式如下
   $${\sigma }_x=\sqrt{\frac{1}{N-1}\sum _{i=1}^N(x_i-{\mu }_x{)}^2}$$

   $$c(x,y)=\frac{2{\sigma }_x{\sigma }_y+C_2}{{\sigma }_x^2+{\sigma }_y^2+C_2}$$

   其中c(x,y)为两种图像x和y的对比度差异值，C_2为常数。

3. 结构：通过计算两张图像的协方差和标准差得到图像的结构量化值，公式如下
   $${\sigma }_{xy}=\frac{1}{N-1}\sum _{i=1}^N(x_i-{\mu }_x)(y_i-{\mu }_x)$$

$$s(x,y)=\frac{{\sigma }_{xy}+C_3}{{\sigma }_x{\sigma }_y+C_3}$$

​ 其中s(x,y)表示为两张图像的结构差异值，C3为常数。

4. SSIM值

   最后将三个度量相称得到最后的SSIM值

$$SSIM(x,y)=l(x,y)\ast c(x,y)\ast s(x,y)$$

​ 如果设置常数C3 = C2/2, 通过化简可以得到公式：
$$SSIM(x,y)=\frac{(2{\mu }_x{\mu }_y+C_1)(2{\sigma }_{xy}+C_2)}{({\mu }_x^2+{\mu }_y^2+C_1)({\sigma }_x^2+{\sigma }_y^2+C_2)}$$
​ 这样我们只需要计算一下五个值就可以的到SSIM值了
$${\mu }_x,{\mu }_y,{\sigma }_x,{\sigma }_y,{\sigma }_{xy}$$

局部SSIM

因为人类在同一时间只能关注到局部的亮度、对比度，结构等相似度信息，因此实际代码中不计算全局的均值和方差，只计算局部窗口内的均值和方差，最后将所有局部窗口得到的量化值相加求平均得到最终的SSIM值。

公式则变为：
$${\mu }_x=\sum _{i=1}^N{w}_i{x}_i$$

$${\sigma }_x=\sqrt{\sum _{i=1}^N{w}_i(x_i-{\mu }_x{)}^2}$$

$${\sigma }_{xy}=\sum _{i=1}^N{w}_i(x_i-{\mu }_x)(y_i-{\mu }_x)$$

其中w_i是一个各个方向对称的高斯核，内部参数值采样自高斯分布，所有值加起来和为1.
定义代码如下：

coords = torch.arange(size) - (size//2)
g = torch.exp(-(coords ** 2) / (2 * sigma ** 2))			# 声明长度为size， 标准差为sigma的的一维高斯核
1_d_gauss_vec = g/g.sum()									# 除以总和，保证所有值加起来和为1
2_d_gauss_vec = torch.outer(1_d_gauss_vec, 1_d_gauss_vec)	# 声明size*size的二维高斯核

可视化后是这样的：

根据4.节，在实际代码中，我们只需计算五个值，其中两张图像的局部均值代码如下：

mux = F.conv2d(x, self.g_masks, groups=3, padding=self.pad)
muy = F.conv2d(y, self.g_masks, groups=3, padding=self.pad)

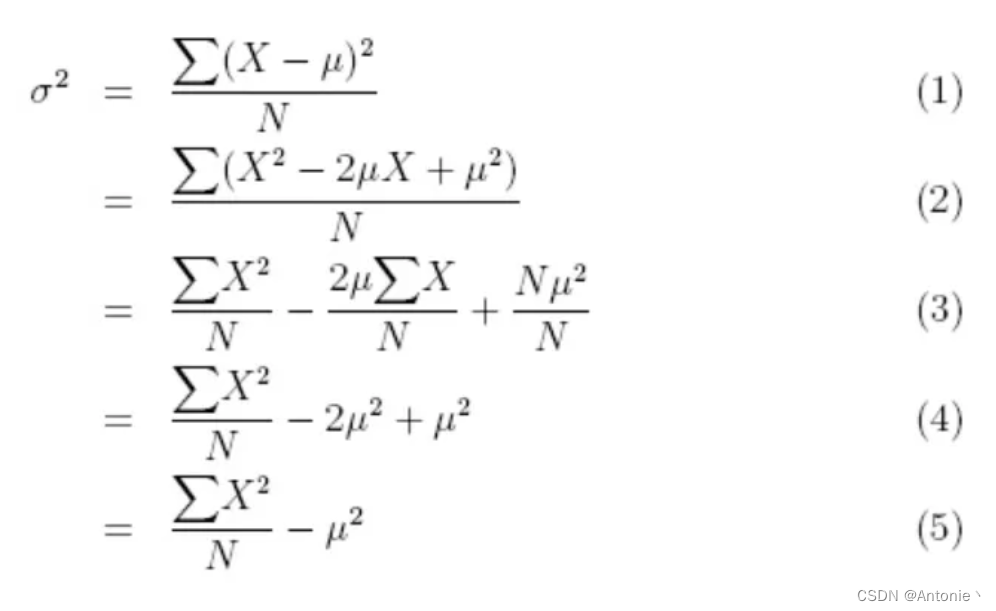

根据以下推理，方差可以重新计算为：

即：
$${\sigma }_x^2=\sum _i^N{w}_i{x}_i^2-{\mu }_x^2$$

$${\sigma }_{xy}=\sum _i^N{w}_i(x_i{y}_i)-{\mu }_x{\mu }_y$$

以上形式的方差可以用代码表示了，如下：

sigmax2 = F.conv2d(x * x, self.g_masks, groups=3, padding=self.pad) - mux2
sigmay2 = F.conv2d(y * y, self.g_masks, groups=3, padding=self.pad) - muy2
sigmaxy = F.conv2d(x * y, self.g_masks, groups=3, padding=self.pad) - muxy

多尺度SSIM

多尺度SSIM是在原始SSIM基础上，计算多个尺度上的SSIM值，最后相乘得到最终的多尺度SSIM值。一般计算5层多尺度SSIM值。

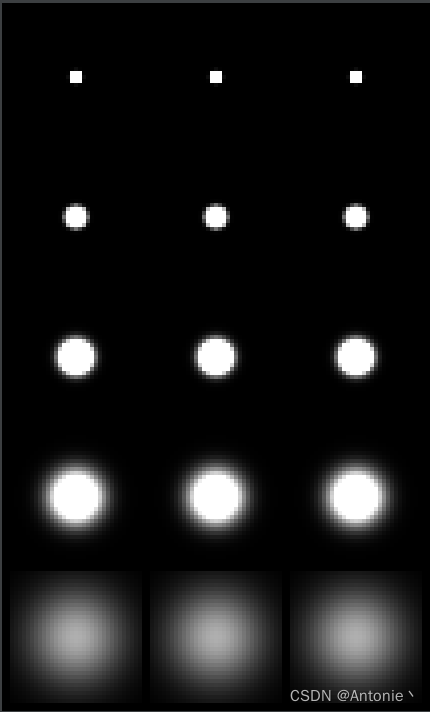

注意亮度度量只在最后一层计算。这个过程通过设置不同sigma值的高斯核实现，可视化多尺度高斯核结果如下：

共有五行，表示不同尺度下的高斯核。三列表示高斯核作用在图像的三个通道上。可以看到，不同尺度的高斯核具有不同的聚焦视野，这是模拟人类在不同观看条件下的视觉辨别能力。

损失函数

将SSIM作为损失函数可以用来优化图像复原，图像压缩等任务。而L1损失能够最小化图像之间的绝对差异，结合多尺度SSIM和L1损失可以在某些多任务目标优化上具有更好的效果。代码如下：

loss_l1 = F.l1_loss(x, y)
loss_ms_ssim = 1 - ms_ssim_socre
total_loss = alpha * loss_ms_ssim + (1 - alpha) * loss_l1

其中alpha用于控制不同损失的重要性。

效果

计算不同图片之间的MS_SSIM_L1_Loss，如下：
