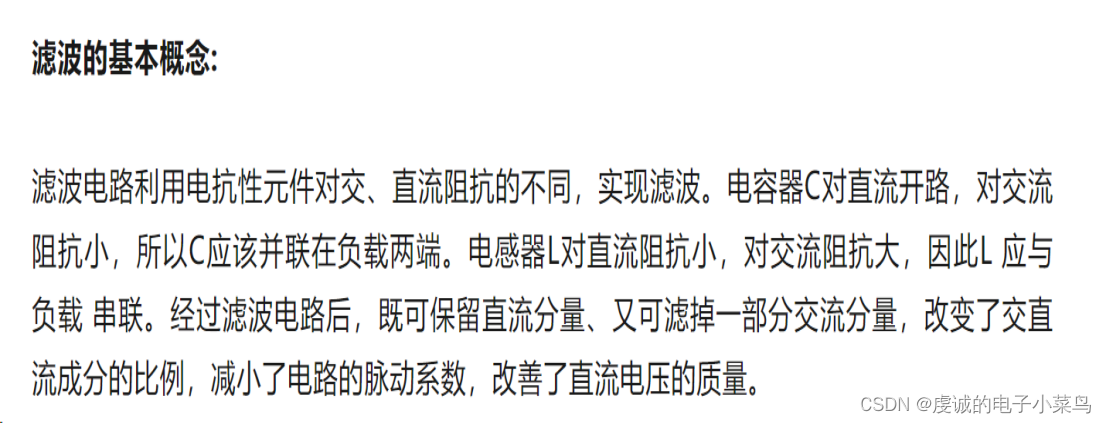

1. 若电路处于正半周，二极管D1、D3导通，变压器次级端电压V2给电容器C充电。此时C相当于并联在V2上，所以输出波形同V2，是正弦波。刚过90°时，正弦曲线下降的速率很慢。所以刚过90°是二极管仍然导通。在超过90°后的某个点，正弦曲线下降的速率越来越快，二极管关断。

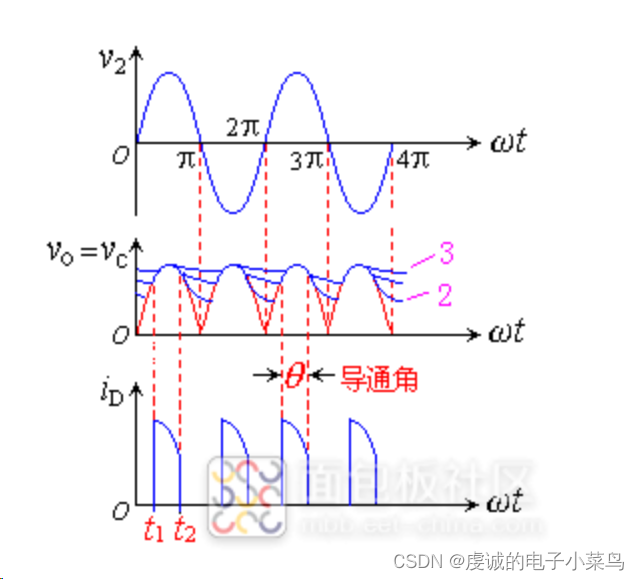

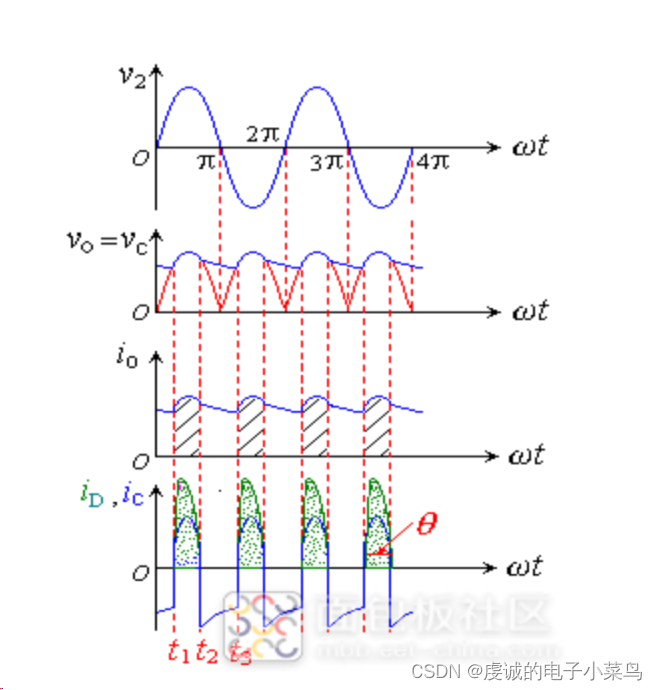

   所以，t1到t2时刻，二极管导电,C充电，Vc=VL按正弦规律变化；t2到t3时刻二极管关断，Vc=VL按指数曲线下降，放点时间常数为RL*C。

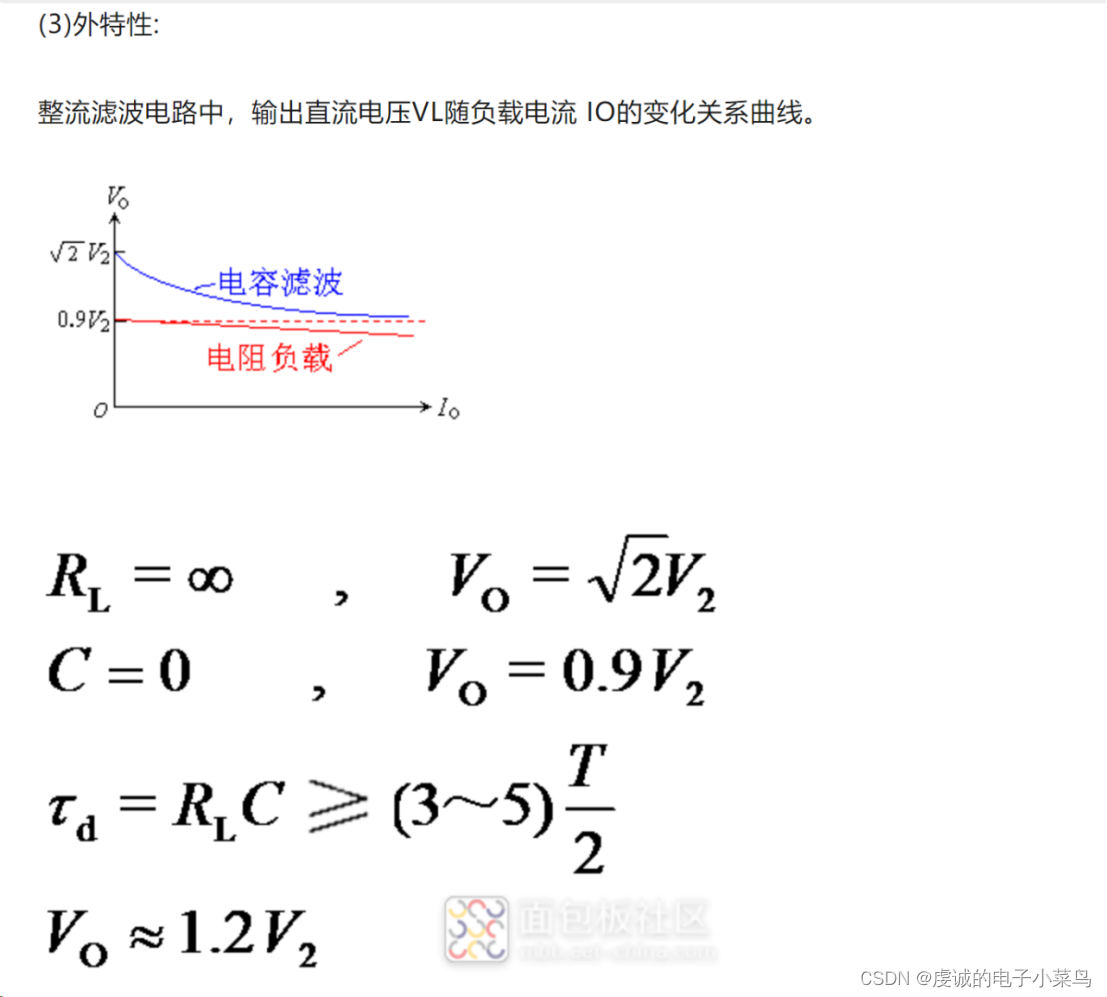

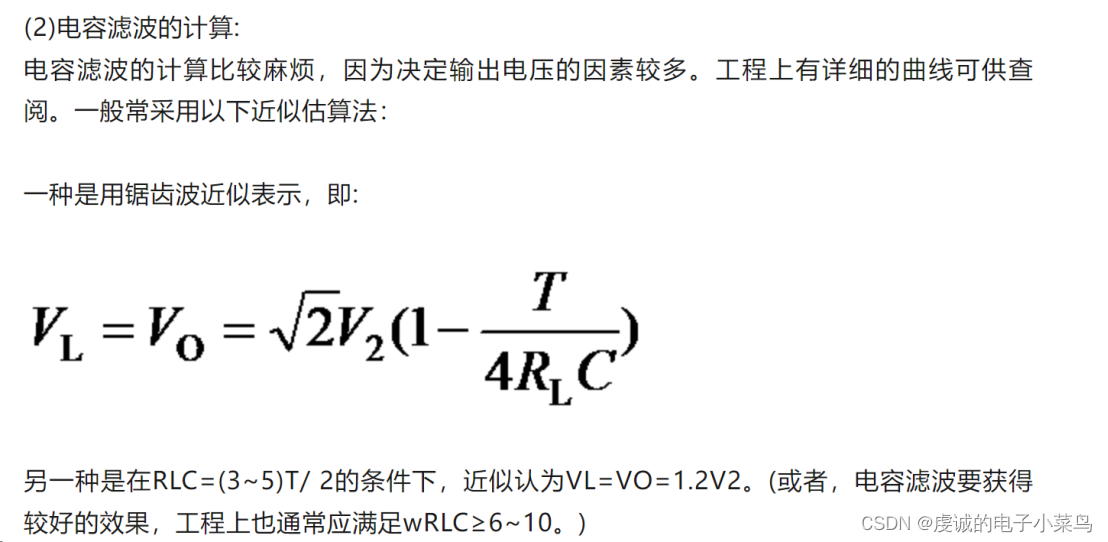

   需要指出的是，当放电时间常数RL*C增加时，t1点要右移，t2点要左移，二极管关断时间加长，导通角减小，见曲线3；反之，RL*C减小时，导通角增加。显然RL很小，即IL很大时，电容滤波的效果不好，见滤波曲线中的2。反之，当RL很大，即IL很小时，尽管C较小，RL*C仍然很大。，电容的滤波效果也是很好的，见滤波曲线中的3。所以电容滤波适合输出电流较小的场合。
