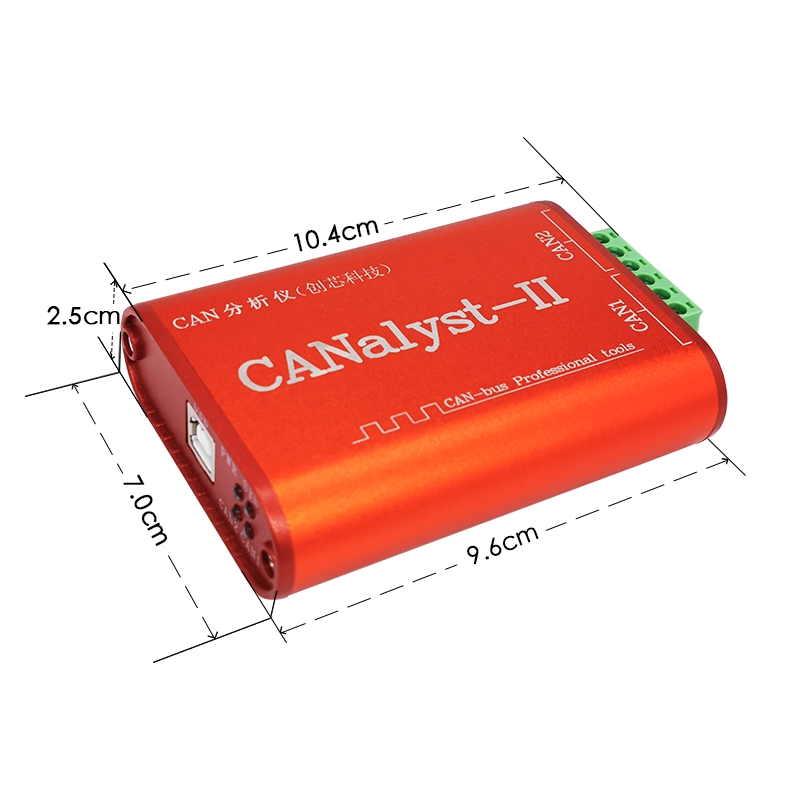

CAN总线分析仪使用及调试方式

CAN转USB分析仪使用及调试方式

1、软件安装

工具下载地址：

关注公众号：Kevin的学习站；后台发送：CAN总线分析仪；即可获取软件！

安装：

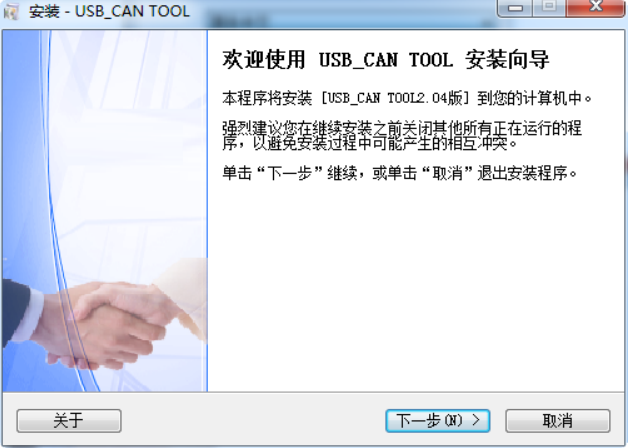

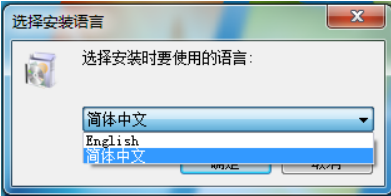

1、以管理员身份运行软件；选择简体中文安装。

点击下一步；

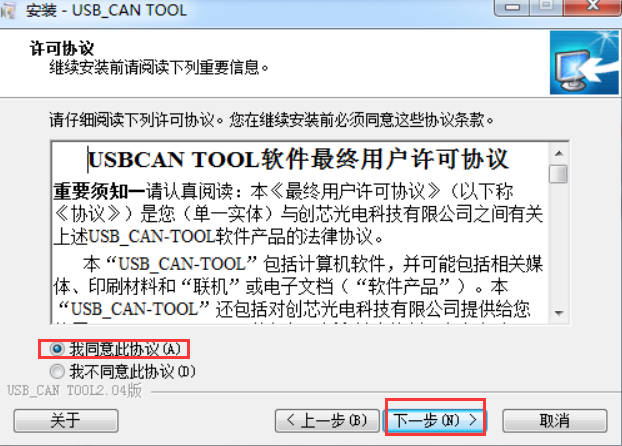

勾选“我同意此协议”选项，点击下一步；

选择所需的安装路径，点击下一步

USB_CAN TOOL：调试软件，必选项，默认已勾选。

MS VC++ 2008 Redistributable：VC++ 2008运行库，大部分系统已集成，部分系统上面未安装的，需要安装；

LABVIEW运行基本环境：首次安装必选，这是基于LABVIEW平台开发出来的应用程序所需的运行环境安装包。

注意：第一次安装USB-CAN Tool软件请务必全部勾选。

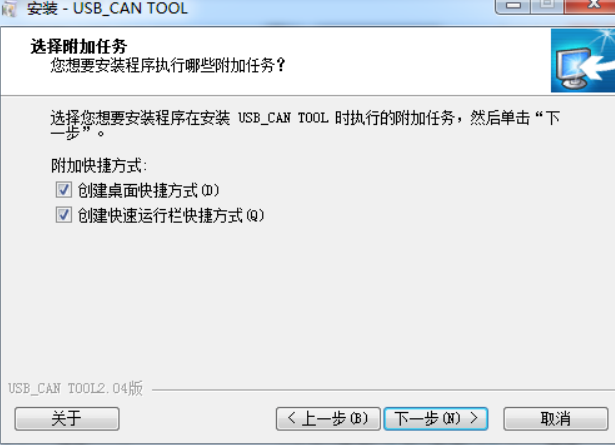

点击下一步；

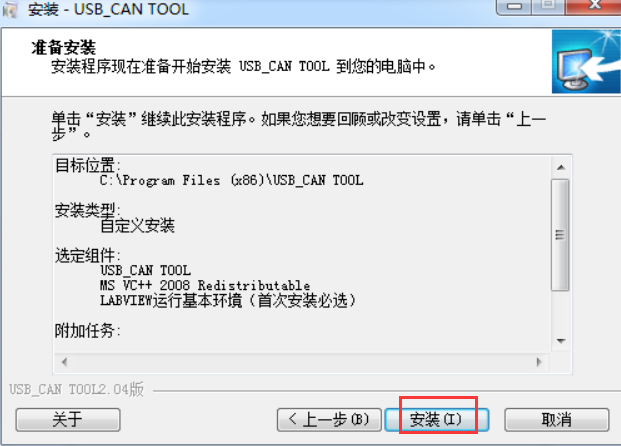

点击“安装”；

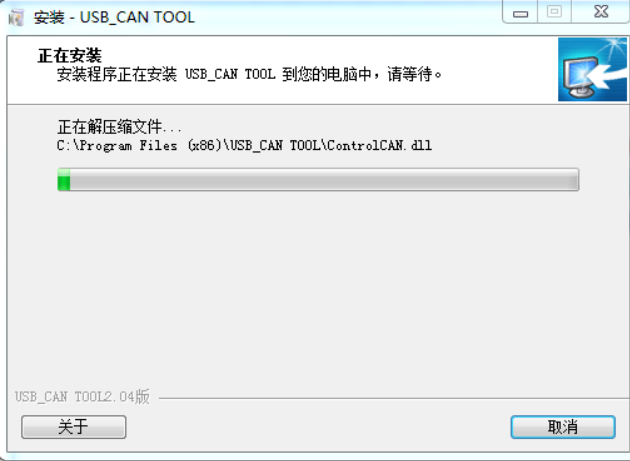

开始安装第一项USB_CAN TOOL软件；USB_CAN TOOL软件安装完成后，会直接进入第二项：MS VC++ 2008 Redistributable插件的安装。

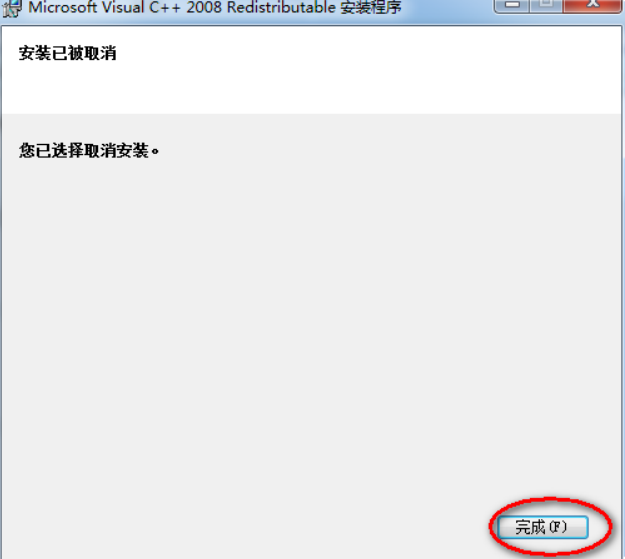

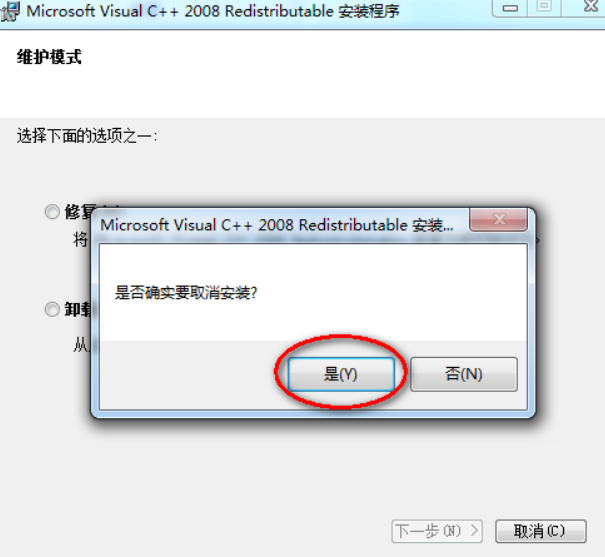

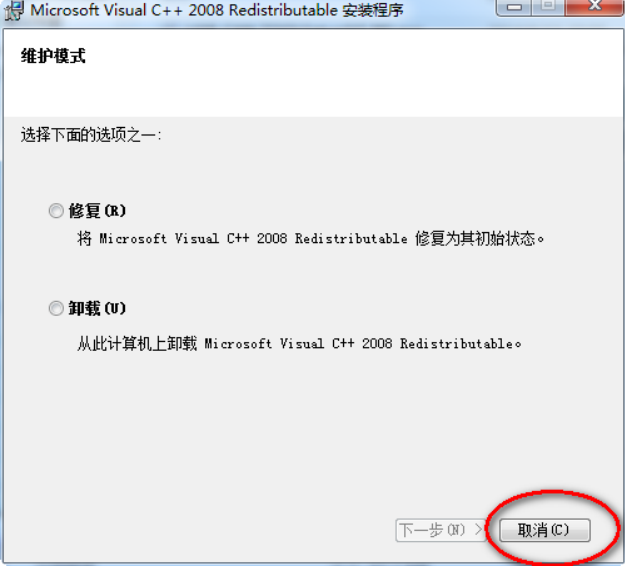

若安装过程中出现以下提示，表示系统已集成或已安装VC++ 2008运行库，选择取消，跳过MS VC++ 2008 Redistributable的安装，自动进入下一个插件的安装即可。

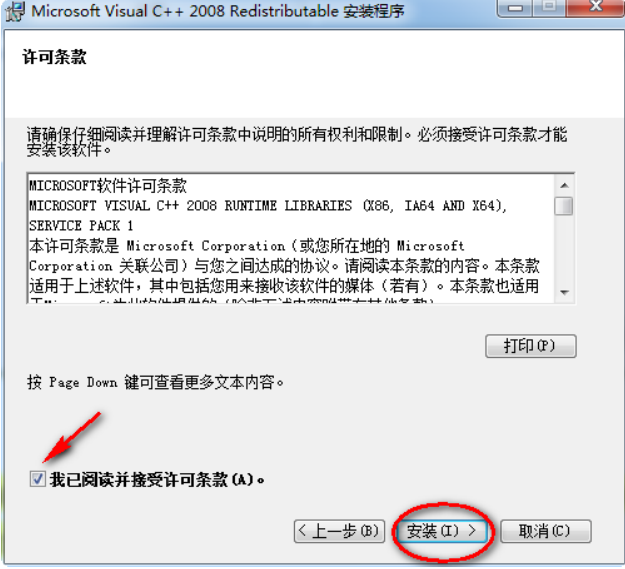

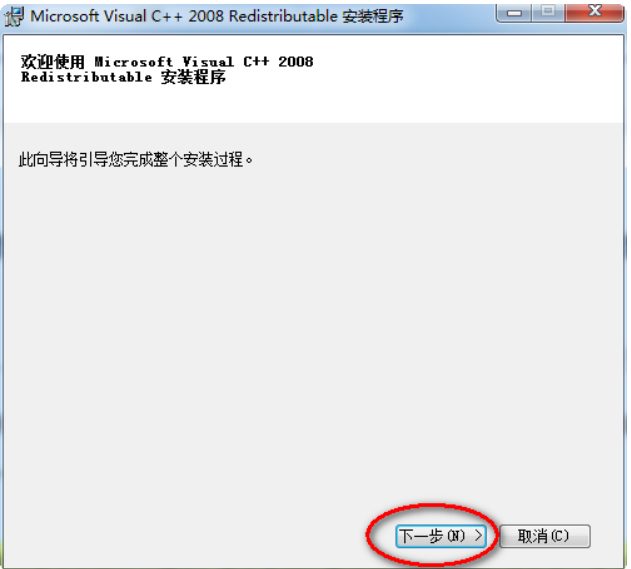

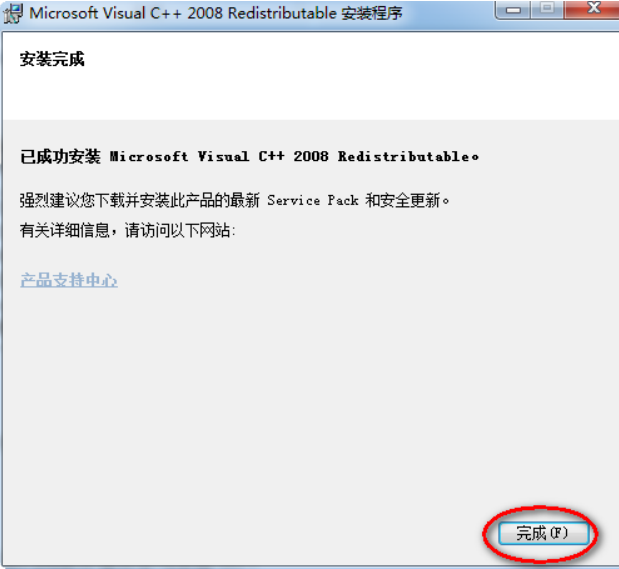

若没有出现以上界面，表示目前系统中没有MS VC++ 2008 Redistributable插件。将会弹出以下MS VC++ 2008 Redistributable插件安装界面。

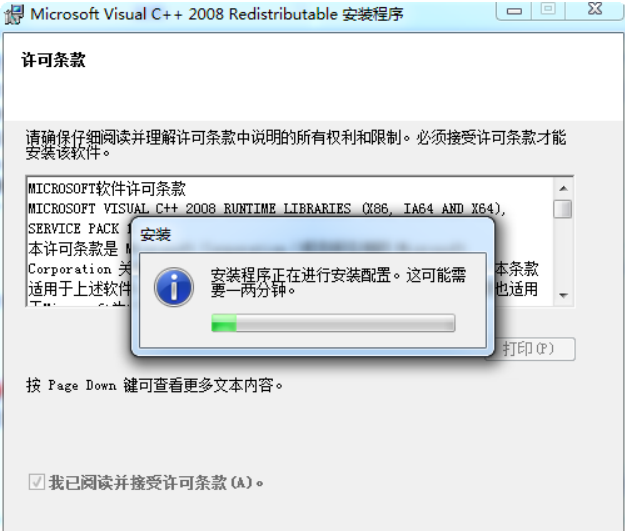

选择下一步，开始安装。

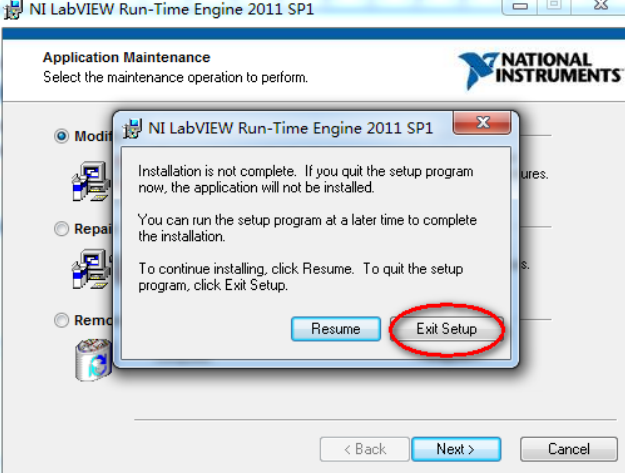

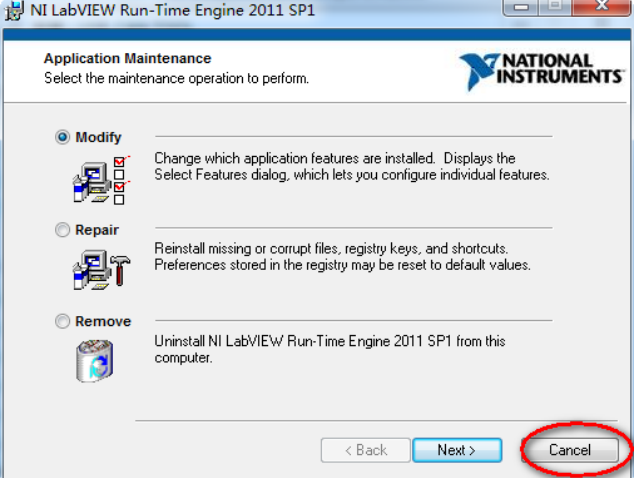

自动进入LABVIEW运行基本环境的安装。若安装过程中出现以下提示，表示系统已集成或已安装LABVIEW运行基本环境，选择取消，跳过LABVIEW运行基本环境的安装即可。

至此，退出LABVIEW运行基本环境的安装，并完成整个软件的安装。

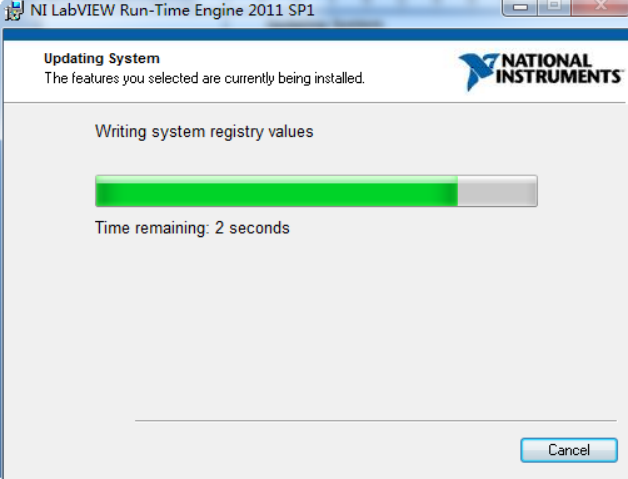

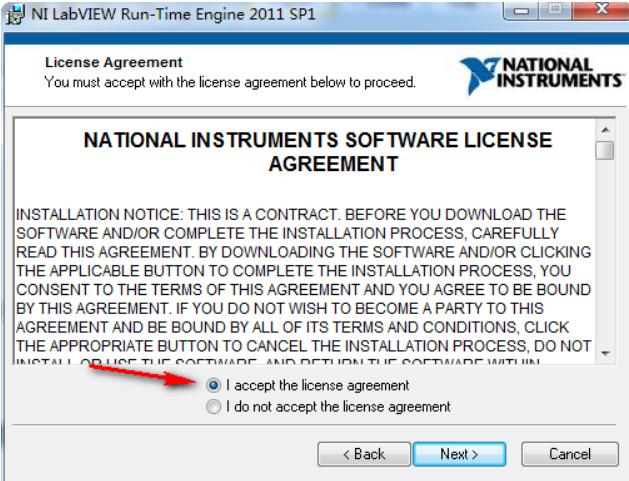

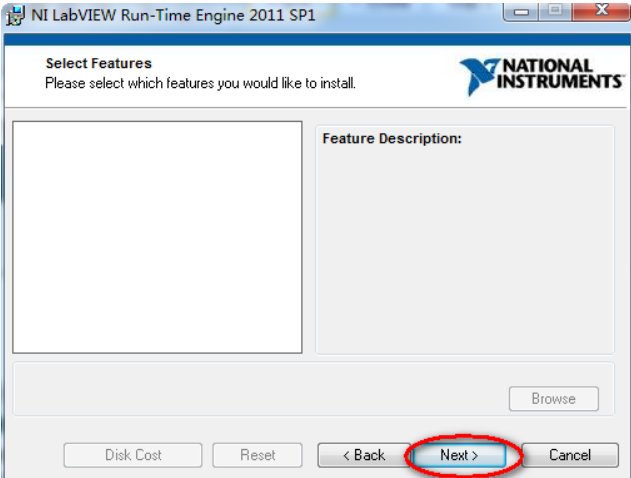

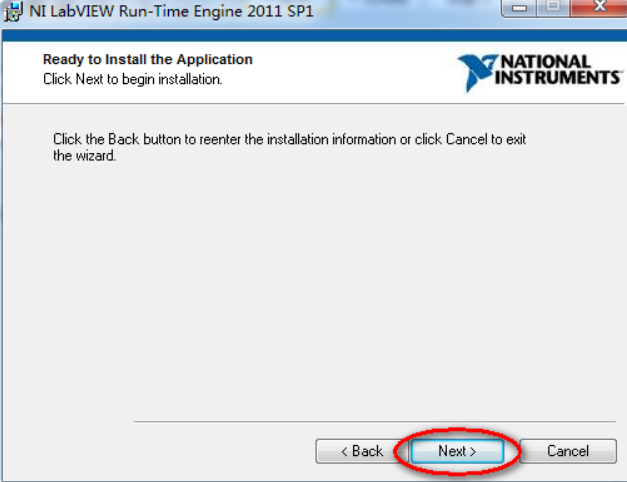

若没有出现以上界面，表示目前系统中没有LABVIEW运行基本环境。将会弹出以下

LABVIEW运行基本环境插件安装界面。

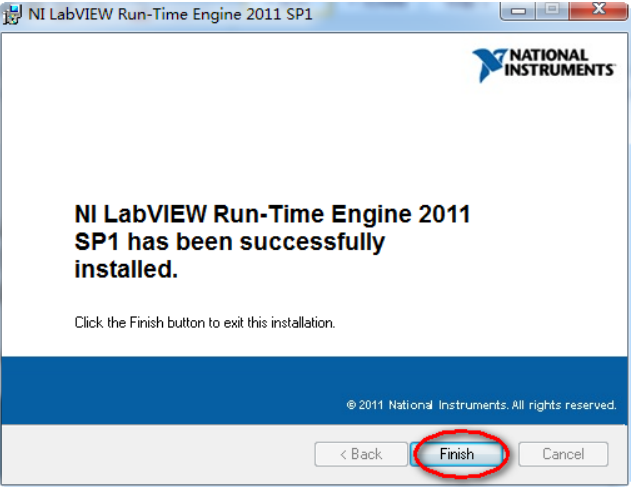

最后完成安装。

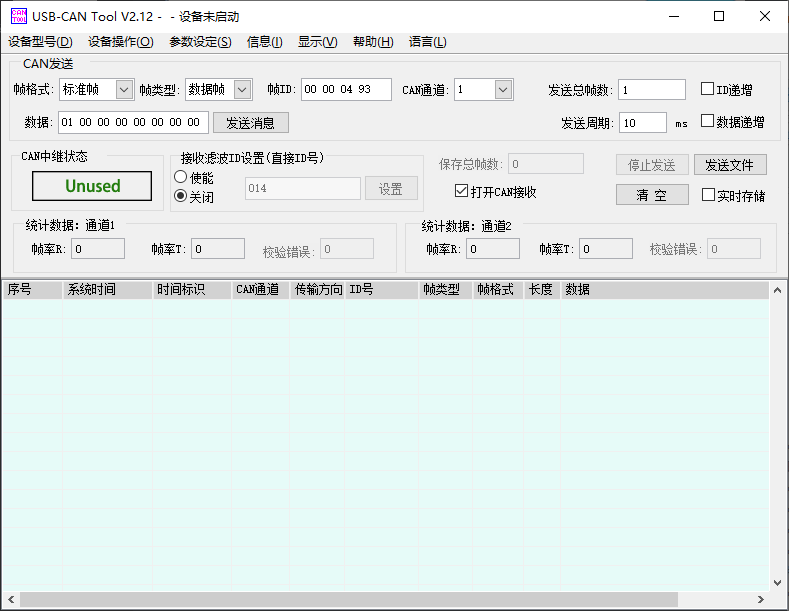

打开软件

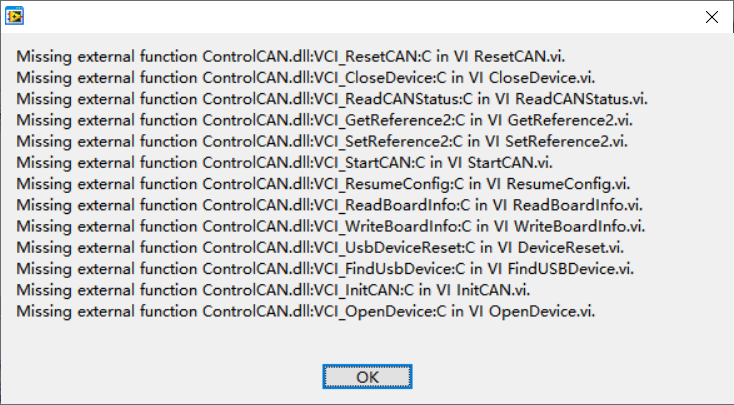

如果出现如下报错，可尝试卸载后，重启电脑再次安装

2、调试方法

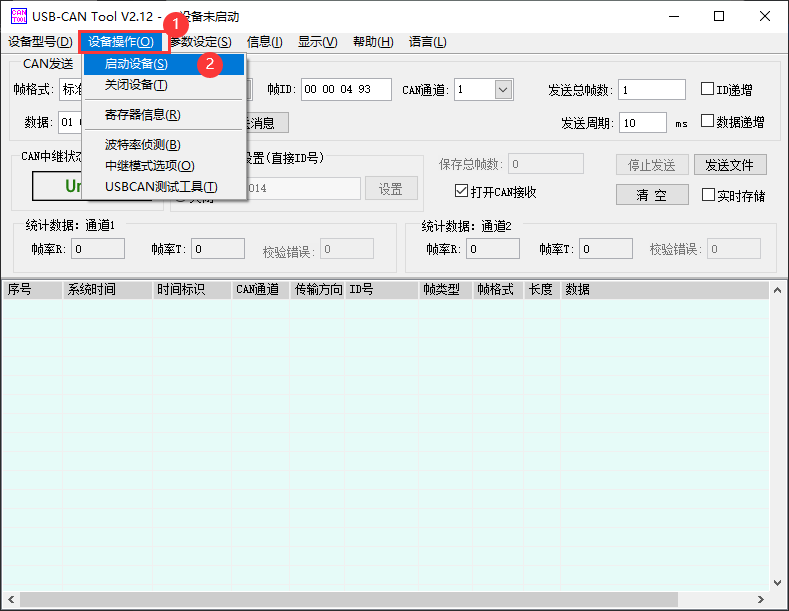

连接好CAN分析仪后，点击设置操作，启动设备

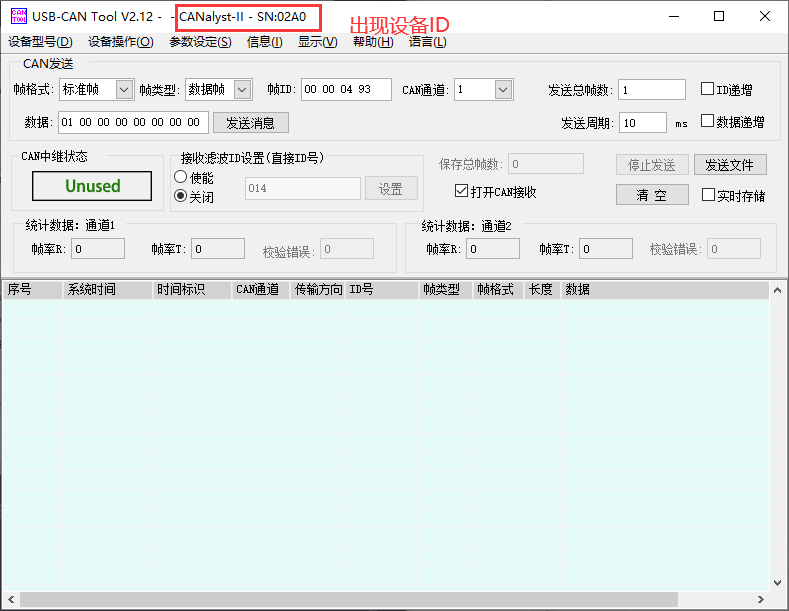

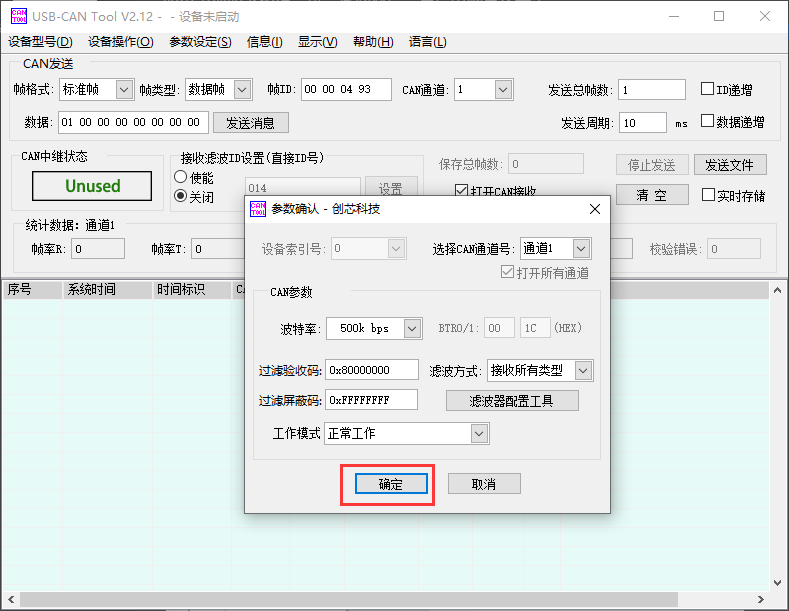

设置好波特率和工作模式后点击确定。会提示设备已打开，识别到设备ID。

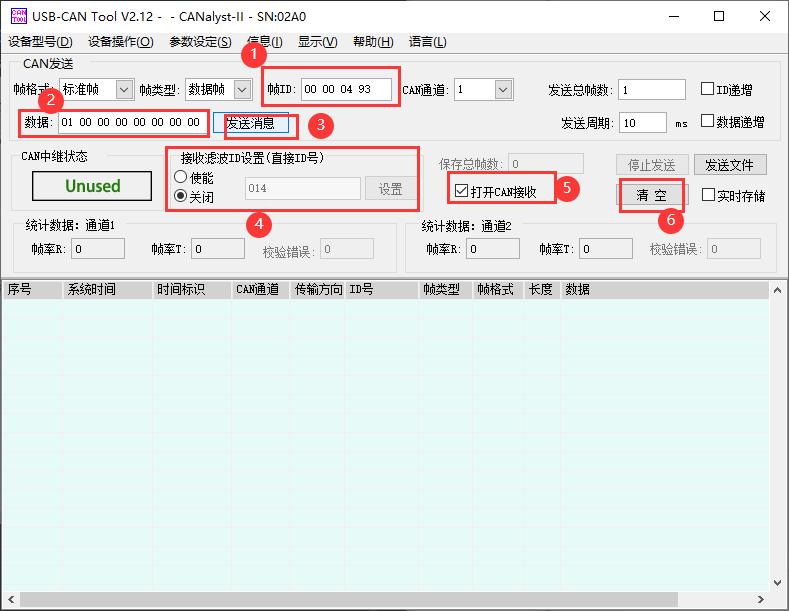

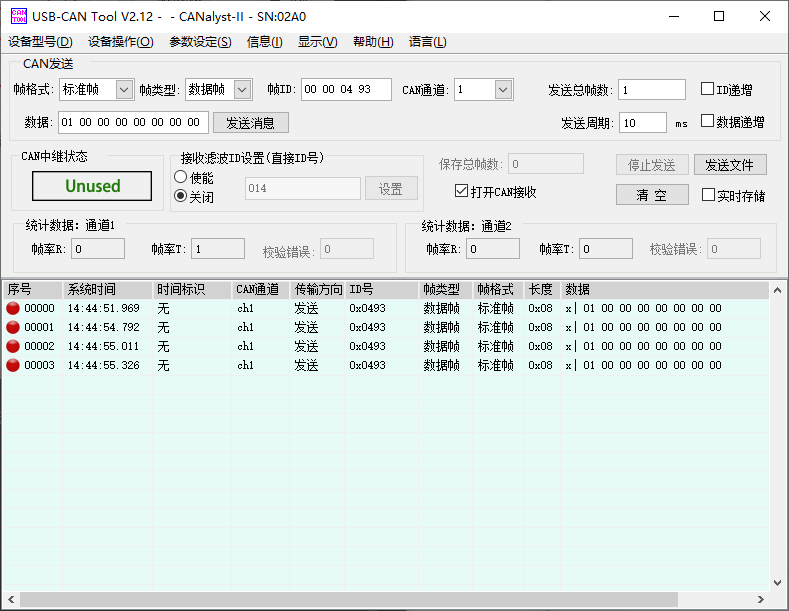

调试设置

①、可以通过CAN分析仪向设备发送报文，首先是设帧ID；

②、设置要发送的数据；

③、点击发送消息

④、设置只接收哪一个ID的数据；

⑤、控制CAN接收和关闭；

⑥、清空软件显示的数据；
