前言
工作原因，要根据需求配置MCAL，虽然之前有过了解，但停留在理论层面，本篇注重实战。也不按必须的模块顺序进行配置了，从Port开始吧。
顺便问大家一句 TC37x_DP 跟 TC37x_ED啥的有啥区别？
（完整版请移步：英飞凌community）

Port

打开EB Tresos 软件的Port模块，General和Published Information的部分没啥好说的，我就按默认了。

（其实是我也不清楚这个API我要不要用，也没人告诉我，先按默认来，不能因为非重要的地方阻碍了脚步）

PortContainer

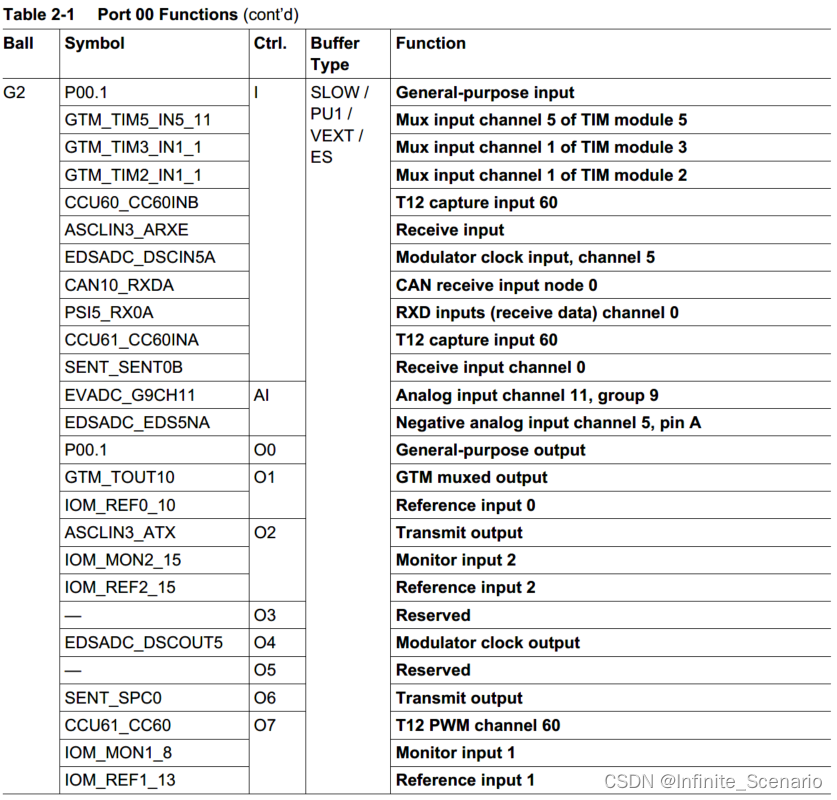

首先，打开DataSheet 第二个章节 TC37x Pin Definition and
Functions看到有很多PortPin的说明：

P00.1-P00.12 P01.3-P01.7 P02.0-P02.11 P10.0-P10.8 …
每个Port算一个Container, TC37x一共17个，具体数出来，还是建立工程时自动生成有待研究；

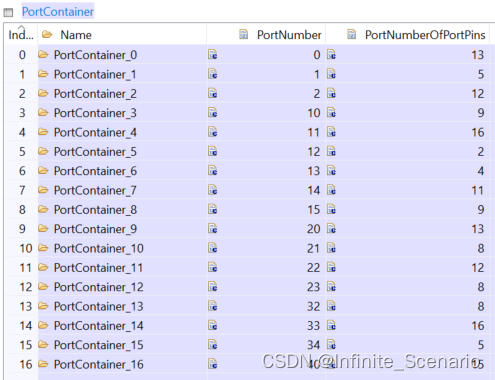

EB界面

上图中PortNumber 也就是Port号，不连续
PortNumberofPortPins 是不同的Port下包含几个Pin;

双击进入Container内部，会有Pin的具体配置： General部分，与上述内容相一致 LVDS还没用到，先空着吧；
至于一个Port内是否需要把所有引脚都配置里，还是只配置用到的pin，有待研究；

PortPin
可以再此表格基础上配置，当然双击进入能一目了然，

我们双击进入一个Pin的配置

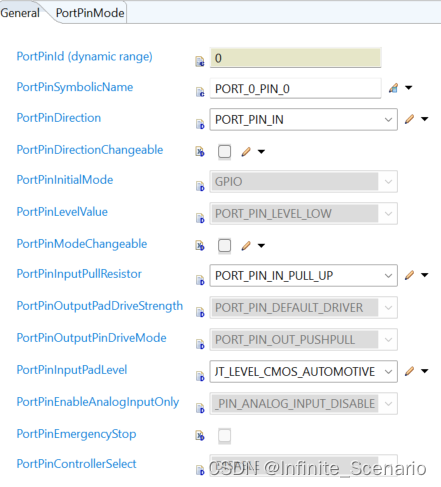

General
一目了然的我就不讲了，我讲讲我自己配置的时候有疑惑的几个配置项
PortPinDirection为 IN时，灰色部分不可更改，其实也就是不重要，所以不用关心PULL_UP和Level为LOW冲突的问题，只需要配置上拉或者下拉，和PadLevel
（一般都是CMOS，以太网用RGMII，不特殊说明就按默认）
在这里插入图片描述

PortPinDirection为 OUT时，上拉下拉不重要。
首先为复选模式选择，普通IO就选GPIO，ALT1-7要根据需求和手册，配成O1到O7
在这里插入图片描述
LevelValue 为默认时输出的是高电平还是低电平，也是根据需求来，需求没强调就随便咯。
DriverStrength 没研究，按DEFAULT

DriveMode PUSHPULL，驱动能力强一些；OPENDRAIN，如果需要驱动能力，需要外界=接上拉电阻。（想知道为什么，得去看看IO口的物理组成：CMOS的原理，b站一堆是哦，自行观看）

PortPinMode这个项，按默认，不知道有啥用

Dio

Dio 我的理解是单纯的数字IO口，只有高低电平的区别，不属于ADC，SPI…等外设的范畴；

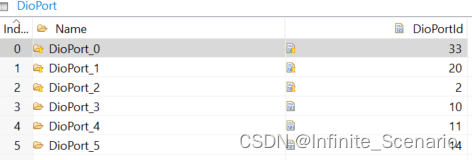

General部分同理，我们来看DioPort。上面配了不同的Pin，但根据需求可能只有几个pin脚是数字IO，可能就点个灯？类似的；在这里插入图片描述
此处的DioPortId即为Port号，根据需求，不连续
双击进入：

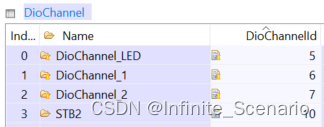

DioChannel Container：可以自己命名每个Channel的名字，此处的ChannelId为pin脚号，如果P33.5外接一个LED，那么上文的DioPortId为33，此处ChannelId为5.由此类推
DioChannelGroup Container:
其实就是我如果有好几个数字IO口，但我想一起控制高低电平，那么就依靠这个Port创建一个Group;不能依靠Pin
DioPortMask 设置Port那几个Pin需要翻转；Offset也不太清楚。。。。
