使用立创EDA设计简单PCB小Tips【快速入门 | 视频学习笔记】

本文为观看视频 小白入门-如何使用立创EDA设计一个简单的PCB_b站视频@秋一果 时的一点点简单的学习笔记。

🕶 电源接口用这样的端子接更可靠

（大红色是端子，深红色是排针）

排针、端子尽量往外（边上）放，不然影响后续接线！

🕶 好几个PCB一块儿工作，共地很重要！！

绘制的时候，一个模块是一个地，不同模块之间是不一样的地，但在使用的时候可能是把这些地接到一起。

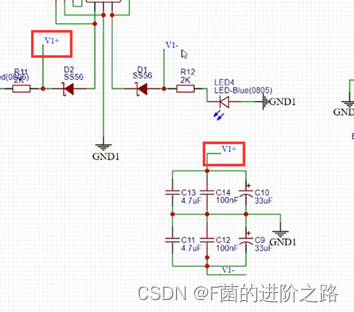

🕶 网络标签（线头处的小名字）

相当于就是导线，只是更整齐美观，免得满屏的线到处走。

（两者等效）

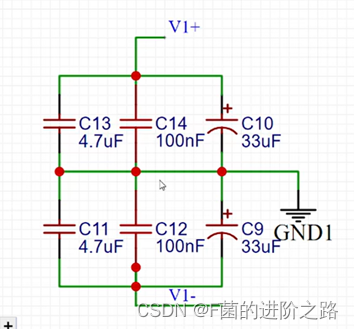

🕶 正负电压之间的滤波电容

大电容滤低频干扰，小电容滤高频干扰
有正负极为电解电容，无正负极为瓷片电容

🕶 一些走线的小细节

善用顶层和底层，善用小过孔、大焊盘（插针的顶层底层都有，贴片的只有顶层）

虽然但是，少用过孔！

最后再走地线更方便！-> 铺铜
GND是十字花形的铺铜？把【铺铜属性】里面的【焊盘连接】改成直连就好啦！

顶层和底层尽量是交叉走线，相互之间影响更小。

连完别的线、GND铺铜前，泪滴一下，优化直角接线

🕶 参考孔

定位用的，就是画比较大的过孔
注意X.Y轴坐标数值的对应

🕶 加备注/辅助文字

顶层丝印层与电路无关，辅助标识
可以加一些辅助性质语言Text
