【STM32】BLDC驱动&控制开发笔记 | 03_测霍尔相序+测BLDC无刷直流电机相序

😶‍🌫️ 说在最前面 + 实现功能

本文主要记录:
1)使用示波器,手动简单测出霍尔相序;
2)测试确定BLDC三相电机相序的方法。

👀 PART1 【霍尔传感器相序】测试确定

霍尔传感器是使用在电机位置测量上的一种常用传感器。
霍尔传感器一般是5根线,2根电源线,红线(3.3V / 5V)+ 黑线(GND);3根信号线,我使用的 T-MOTOR 电机上自带的是 黄、绿、蓝色三根线。三相的顺序如果厂家没有提供,可能需要自己提前确定一下,因为涉及到从 3 位霍尔信号对应到 6 块扇区的换算。

测试过程其实非常简单, 红、黑两根线 正确接电,剩下三根线分别连一个示波器的接口,手动缓慢平稳旋转电机转子,观察记录三根线的相对相位关系,其实就能很容易分辨出相位顺序了。对于我这里来说,就是示波器线黄、蓝、粉的先后顺序。

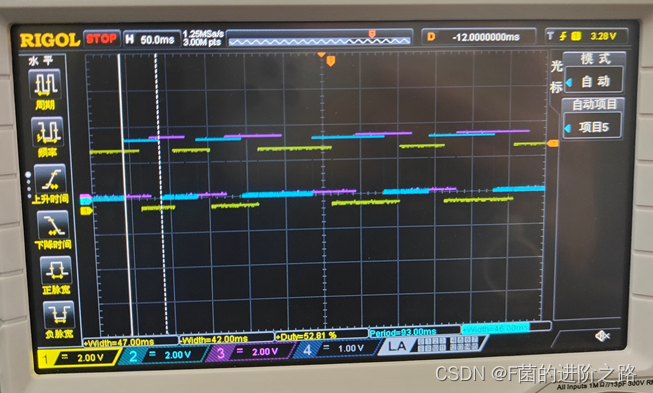

示波器照片
和理论图的对应还是挺清晰的,每相差2/3pi。
理论图片
(🧀插图图源:三相霍尔传感器原理分析_adream-知乎文章

👀 PART2 【电机三相相序】测试确定

未完待续…
