【DRV8323】电机驱动芯片寄存器配置指南，通过STM32F407的SPI通信配置

😶‍🌫️说在最前面

笔者计划使用一块使用到STM32F407控制芯片与DRV8323s驱动芯片的板子，驱动BLDC。了解到需要使用SPI通信来配置DRV8323s驱动芯片，配置过程中涉及DRV8323数据手册中提及的几个寄存器，故写此文做个记录。 另外，DRV8323芯片和DRV8302、DRV8303、DRV8353都有极大的相似之处，可以相互参考借鉴。
研究学习过程中，感觉能找到的资料不多，这里首先感谢一位大佬的帖👉CSDN文章：STM32G4系列通过SPI配置DRV8353S驱动芯片，给了我很大帮助！

🕶 概述

本文主要记录分析各个寄存器 各Bit 的功能含义。
关于寄存器的配置，详见数据手册英文版👉P58 –【8.6.2 Control Registers】👈（中文版PDF位置基本相同）。本文关于寄存器的表格截图均来源于此。
附TI官网数据手册下载链接: drv832x-Eng、drv832x-中文版。

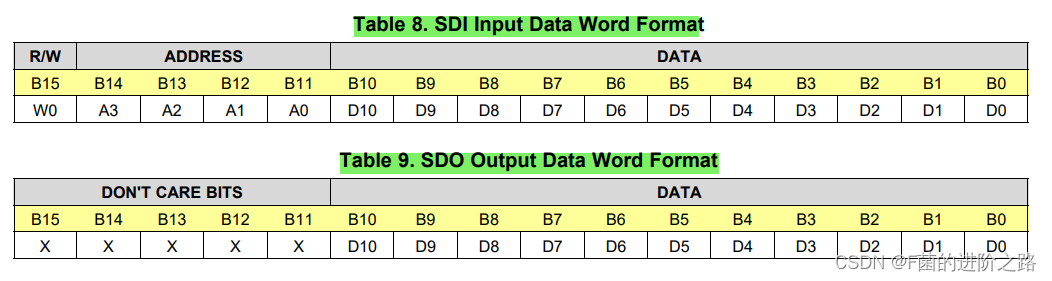

对寄存器操作的基本数据格式：
SPI 输入数据 (SDI) 字有 16-bit，其中 5-bit 命令和 11-bit 数据。 命令位中：读操作(B15) W0 = 1，写操作(B15) W0 = 0；(B14~B11) A3~A0是地址位。
SPI 输出数据 (SDO) 字有 16-bit，其中前 5-bit 是无关位，后 11-bit 是寄存器数据。

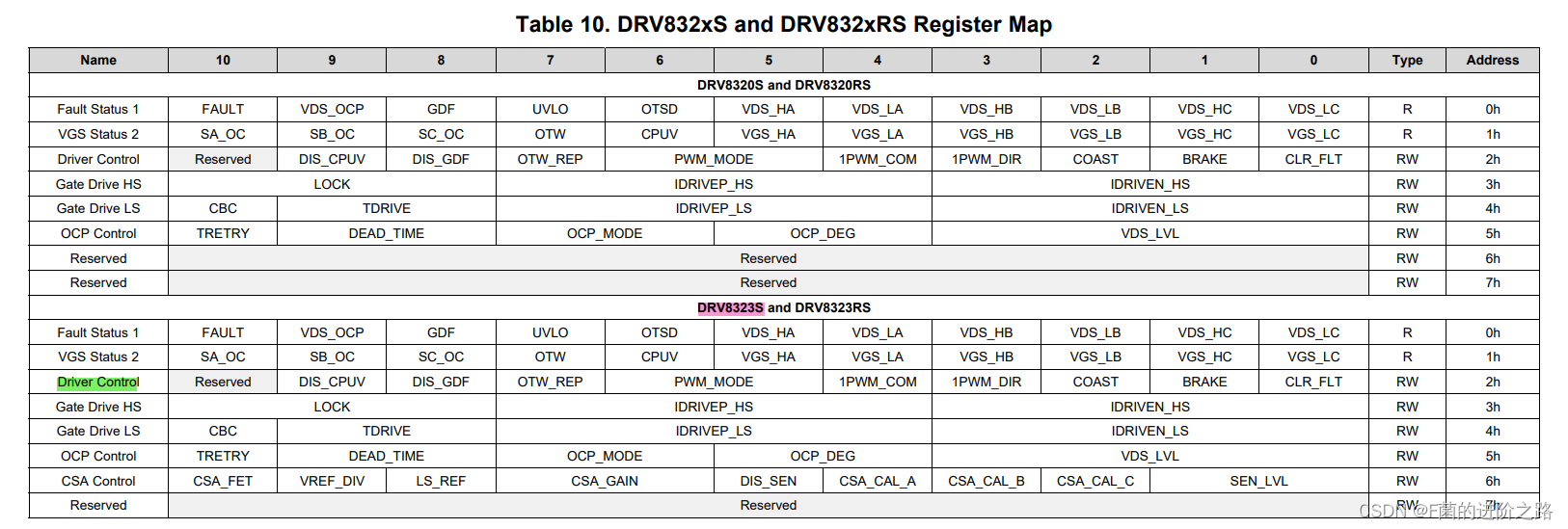

地址0x00和0x01为只读寄存器，指示故障状态，此处略。对照表格看即可。
接下来对照表格，梳理一下从地址0x02到0x06寄存器的情况。

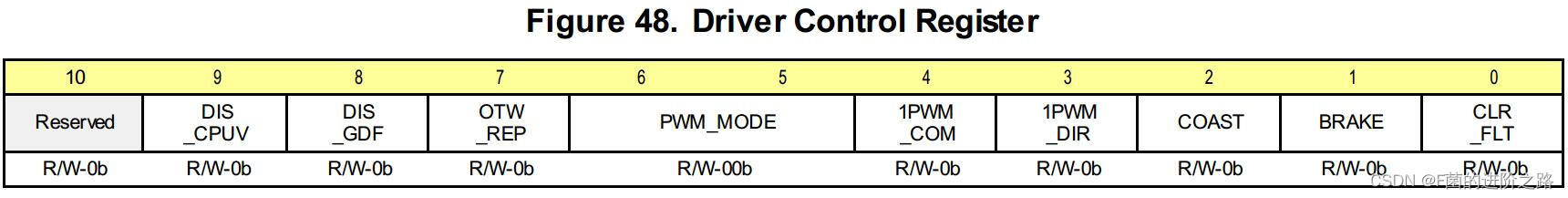

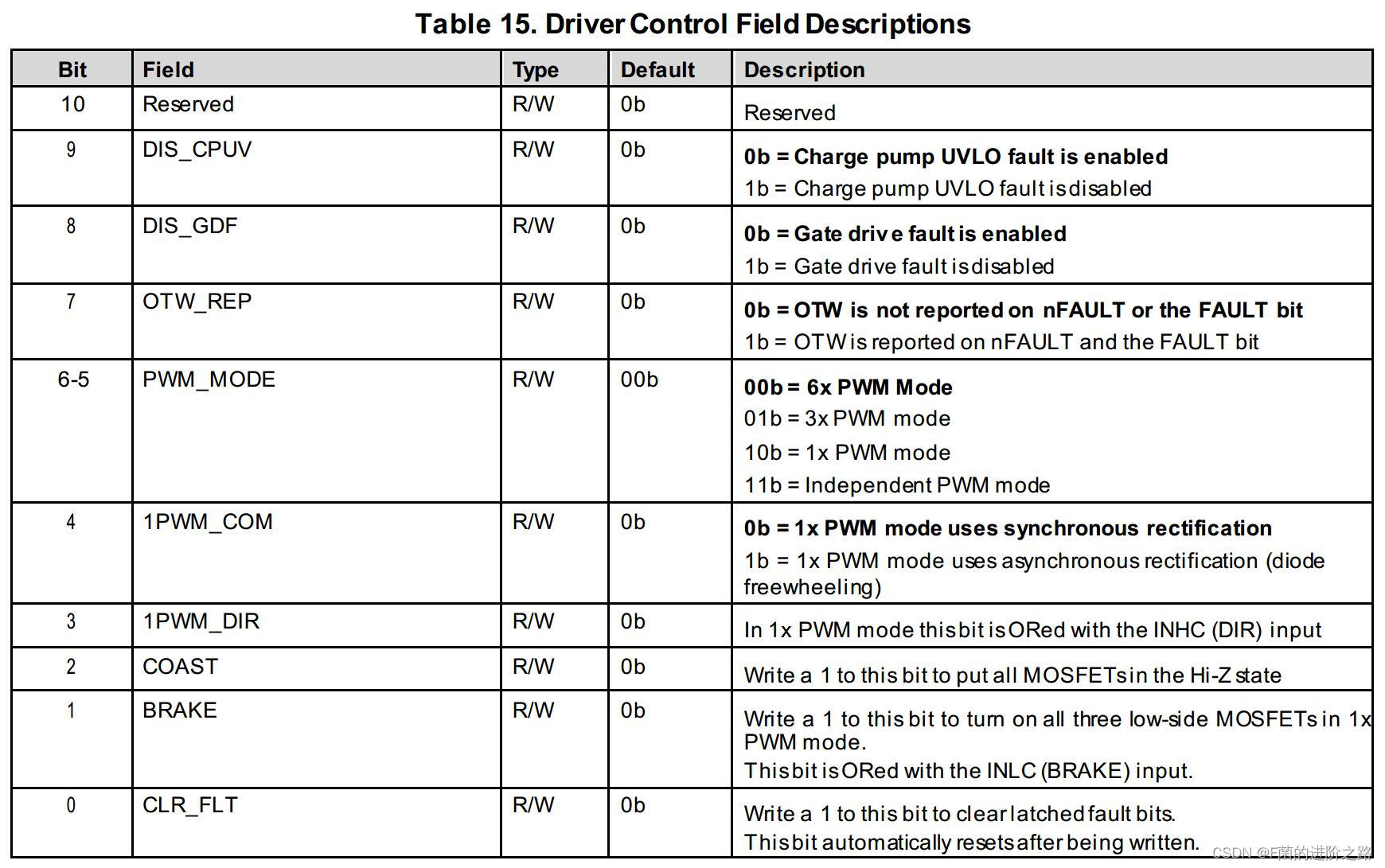

🕶 (address = 0x02) Driver Control Register 驱动控制寄存器 8.6.2.1

寄存器类型：R/W，读或写。

🌌 Add02 - Bit10 - Reserved

保留位，必须按要求来。
Bit10 - Reserved = 0b。

🌌 Add02 - Bit9 - DIS_CPUV

设置充电荷泵UVLO故障是否开启。
这里选择默认值Bit9 - DIS_CPUV = 0b，开启。

🌌 Add02 - Bit8 - DIS_GDF

设置栅极驱动故障是否开启。
这里选择默认值Bit8 - DIS_GDF = 0b，开启。

🌌 Add02 - Bit7 - OTW_REP

设置nFAULT或FAULT位上是否报告OTW热警告。
这里选择默认值Bit7 - OTW_REP = 0b，不报告。

🌌 Add02 - Bit6+Bit5 - PWM_MODE

设置PWM控制模式。详见👉P30 -【8.3.1.1 PWM Control Modes】👈。

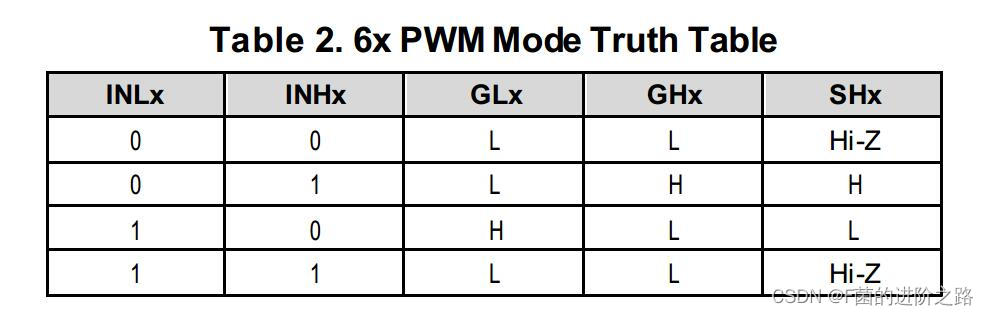

这里选择默认值Bit6+Bit5 - PWM_MODE = 00b，采用6x PWM Mode。

🌌 Add02 - Bit4 - 1PWM_COM

选择1x PWM模式时是同步整流还是异步整流。
因为没选1x PWM mode，所以就先保留默认值Bit4 - 1PWM_COM = 0b。

🌌 Add02 - Bit3 - 1PWM_DIR

在1x PWM模式下，此位与INHC（DIR）输入进行“或”运算。
因为没选1x PWM mode，所以就先保留默认值Bit3 - 1PWM_DIR = 0b。

🌌 Add02 - Bit2 - COAST

向该位写入1，使所有MOSFET处于Hi-Z状态（high-impedance，高阻抗状态）。
选择默认值Bit2 - COAST = 0b，不进入高阻抗状态。

🌌 Add02 - Bit1 - BRAKE

以在1x PWM模式下，将1写入该位，导通所有三个低侧MOSFET。该位与INLC（BRAKE）输入进行“或”运算。
选择默认值Bit1 - BRAKE = 0b。

🌌 Add02 - Bit0 - CLR_FLT

将1写入该位以清除锁存的故障位。此位在写入后自动复位。
要用到时再写1清除吧，初始时Bit0 - CLR_FLT = 0b。

🕶 (address = 0x03) Gate Drive HS Register 高桥臂栅极控制寄存器 8.6.2.2

寄存器类型：R/W，读或写。

🌌 Add03 - Bit10+Bit9+Bit8 - LOCK

写入110b以通过忽略除0x02地址Bit0-2之外的后续寄存器写入来锁定设置。写入110b以外的任何序列在解锁时都没有效果。
将011b写入该寄存器以解锁所有寄存器。写入011b以外的任何序列在锁定时都没有效果。
选择默认值Bit10+Bit9+Bit8 - LOCK = 011b，解锁所有寄存器，因为可能我们还是想在后续寄存器中进行默认以外的配置（我的理解）。

🌌 Add03 - Bit7+Bit6+Bit5+Bit4 - IDRIVEP_HS (I_DRIVE-P-HS)

栅极驱动电流I_DRIVE-P的选值是基于外部MOSFET的栅极到漏极电荷以及输出端的目标上升和下降时间来选择的。需要结合自己板子上MOSFET管的数据手册中的参数，计算决定。详见👉P65 -【9.2.1.2.2 IDRIVE Configuration】👈。
P对应rise time，N对应fall time。HS对应高侧，LS对应低侧。

结合求解，这里选择默认值Bit7+Bit6+Bit5+Bit4 - IDRIVEP_HS = 1111b，I_DRIVE-P-HS = 1000 mA。

🌌 Add03 - Bit3+Bit2+Bit1+Bit0 - IDRIVEN_HS (I_DRIVE-N-HS)

同前，详见👉P65 -【9.2.1.2.2 IDRIVE Configuration】👈。
P对应rise time，N对应fall time。HS对应高侧，LS对应低侧。
结合求解，这里选择默认值Bit3+Bit2+Bit1+Bit0 - IDRIVEN_HS = 1111b，I_DRIVE-N-HS = 2000 mA。

🕶 (address = 0x04) Gate Drive LS Register 低桥臂栅极控制寄存器8.6.2.3

寄存器类型：R/W，读或写。

🌌 Add04 - Bit10 - CBC

逐周期运行。在重试OCP_MODE中，对于VDS_OCP和SEN_OCP，当给出PWM输入时，故障会自动清除。
参考默认值，Bit10 - CBC = 1b。

🌌 Add04 - Bit9+Bit8 - TDRIVE (Gate Driver Fault, GDF)

详见👉P49 -【8.3.6.5 Gate Diver Fault (GDF)】👈。
如果t_DRIVE 时间后外部MOSFET栅极上的电压没有进行相应的增减变化，则会视为栅极驱动器故障。（个人推测这个没有变化的意思可能是和控制信号结合起来来看的，否则单纯的t_DRIVE 时间内不变就故障对PWM的频率要求得太高了点。）
参考默认值，Bit9+Bit8 - TDRIVE = 11b，t_DRIVE = 4000ns。

🌌 Add04 - Bit7+Bit6+Bit5+Bit4 - IDRIVEP_LS (I_DRIVE-P-LS)

同前一地址寄存器Gate Drive HS说明，详见👉P65 -【9.2.1.2.2 IDRIVE Configuration】👈。
P对应rise time，N对应fall time。HS对应高侧，LS对应低侧。

结合求解，这里选择默认值Bit7+Bit6+Bit5+Bit4 - IDRIVEP_LS = 1111b，I_DRIVE-P-LS = 1000 mA。

🌌 Add04 - Bit3+Bit2+Bit1+Bit0 - IDRIVEN_LS (I_DRIVE-N-LS)

同前，详见👉P65 -【9.2.1.2.2 IDRIVE Configuration】👈。
P对应rise time，N对应fall time。HS对应高侧，LS对应低侧。
结合求解，这里选择默认值Bit3+Bit2+Bit1+Bit0 - IDRIVEN_LS = 1111b，I_DRIVE-N-HS = 2000 mA。

🕶 (address = 0x05) OCP Control Register 过流保护控制寄存器 8.6.2.4

寄存器类型：R/W，读或写。有关于MOS管V_DS 过流保护的功能。👉对应数据手册：P48 -【8.3.6.3 MOSFET V_DS Overcurrent Protection (VDS_OCP)】👈。

🌌 Add05 - Bit10 - TRETRY

设置overcurrent retry time过流保护重试时间，经过t_RETRY 时间后自动重试。👉对应数据手册：P48 -【8.3.6.3.2 V_DS Automatic Retry】& P49 -【8.3.6.4.2 V_SENSE Automatic Retry】👈。
具体是V_DS还是V_SENSE模式，取决了下一part地址0x06的CSA控制寄存器中，Bit 10-CSA_FET和8-LS_REF的设置。

这里参考默认值，Bit10 - TRETRY = 0b，使 t_RETRY = 4 ms。

🌌 Add05 - Bit9+Bit8 - DEAD_TIME

详见👉 P36 -【8.3.1.4.2】👈。死区时间是外部高侧MOSFET和低侧MOSFET切换之间的一段时间，以确保它们不会交叉导通并导致击穿。
需要结合自己板子上选用的MOSFET管开通和关断的 t_delay-on、t_delay-off、t_rise、t_fall 具体值来选定。
我这里选择 Bit9+Bit8 - DEAD_TIME = 10b，使 t_dead = 200 ns。

🌌 Add05 - Bit7+Bit6 - OCP_MODE

详见👉 P48 -【8.3.6.3 MOSFET V_DS Overcurrent Protection】 & P49 -【8.3.6.4 V_SENSE Overcurrent Protection】👈。选择V_SENSE过流保护的几种工作模式。OCP_MODE位可以在四种不同模式下操作：V_DS锁存关闭、V_DS自动重试、仅V_DS报告和V_DS禁用。
这里选择默认值，Bit7+Bit6 - OCP_MODE = 01b，自动重试的模式。

🌌 Add05 - Bit5+Bit4 - OCP_DEG

详见👉P48 -【8.3.6.3 MOSFET V_DS Overcurrent Protection】 & P49 -【8.3.6.4 V_SENSE Overcurrent Protection】👈。设定V_DS或V_SENSE过流保护的deglitch time 去阈值时间 t_{OCP_DEG}。
栅极驱动器实现可调V_DS电压监测器，以检测外部功率MOSFET上的过电流或短路情况。当监测到的电压大于V_DS跳闸点（V_{VDS_OCP}）的时间超过去阈值时间（t_OCP）时，检测到过电流情况，并根据设备V_DS故障模式采取行动。
这里选择默认值，Bit5+Bit4 - OCP_DEG = 01b， t_{OCP_DEG} = 4us。

🌌 Add05 - Bit3+Bit2+Bit1+Bit0 - VDS_LVL (V_{VDS_OCP})

内容与下一小节，Bit1+Bit0 - SEN_LVL 的设定类似。详见👉P48 -【8.3.6.3 MOSFET V_DS Overcurrent Protection】👈和👉P16 - 表格中的VDS overcurrent trip voltage (VDS 过流跳闸电压) 项👈。在SPI设备上，通过VDS_LVL设置V_DS过流保护触发电压阈值V_{DS_OCP}。
如果启用的MOSFET两端的电压超过V_{VDS_OCP}阈值的时间长于t_{OCP_DEG}去阈值时间，则识别VDS_OCP事件，并根据OCP_MODE位执行操作。
这里选择默认值，Bit3+Bit2+Bit1+Bit0 - VDS_LVL = 1001b， V_{VDS_OCP} = 0.75V。

🕶 (address = 0x06) CSA Control Register 电流检测放大器控制寄存器8.6.2.5

有关于低侧MOSFET管处电流检测放大器的功能与设置。详见👉P41 -【8.3.4 Low-Side Current Sense Amplifiers】👈。（此处暂留个小小的疑问：为什么是在低侧桥臂测，而不是高侧处？）

🌌 Add06 - Bit10 - CSA_FET (Current Sense Amplifier)

CSA电流检测放大器的模式设置，测流经电阻R_SENSE的电流，或测V_DS的电流。详见👉P44 -【8.3.4.4 MOSFET V_DS Sense Mode】👈。这里截图中对于此Bit 的说明和中文版略有区别，但应该表达意思不变。Bit10 与 Bit8关联。
CSA_FET = 1b，LS = 1b，采用V_DS测量模式，如右图所示。
CSA_FET = 0b，LS = 0b，采用R_SENSE测量模式，如左图所示。

这里我选择Bit10 - CSA_FET = 0b，Bit8 - LS = 0b，采用R_SENSE测量模式。

🌌 Add06 - Bit9 - VREF_DIV

关于是否加入偏执电压V_REF / 2的选择。即是说，选择对于Bit10里的R_SENSE测量模式，是进行双向电流检测操作，还是进行单向电流检测操作，具体详见👉P41 -【8.3.4.1 Bidirectional Current Sense Operation】&【8.3.4.2 Unidirectional Current Sense Operation】👈。两者区别在电路图左下角。
VREF_DIV = 1b，采用双向电流检测模式。可以测量反向电流。

VREF_DIV = 0b，采用单向电流检测模式。只能测量正向电流。

这里我选择Bit9 - VREF_DIV = 1b，采用双向电流检测模式。

🌌 Add06 - Bit8 - LS_REF

分析同前Bit10 处。

🌌 Add06 - Bit7+Bit6 - CSA_GAIN

选择current sense amplifier gain电流检测放大器增益。前述👉P41 -【8.3.4.1 Bidirectional Current Sense Operation】&【8.3.4.2 Unidirectional Current Sense Operation】👈中，公式里的G_CSA的设定。
这里选择默认值Bit7+Bit6 - CSA_GAIN = 10b。

🌌 Add06 - Bit5 - DIS_SEN

感应电流故障是否启用。
这里选择默认值Bit5 - DIS_SEN = 0b，启用感应电流故障。

🌌 Add06 - Bit4 - CSA_CAL_A (Current Sense Amplifier A_Calibration)

选择是否开启自动偏移校准功能，详见👉P44 -【8.3.4.3 Auto Offset Calibration】👈。
为了最大限度地减少DC偏移，DRV8323和DRV8323R设备可以通过SPI寄存器（CSA_CAL_X）或CAL引脚执行自动偏移校准。启用校准后，放大器的输入短路，负载断开，放大器的增益（G_CSA）更改为40 V/V设置。然后，放大器执行自动微调程序，以使输入偏移最小化。 启用校准后，自动微调程序需要100µs才能完成。 在此时间之后，如果需要由外部控制器进行进一步的偏移校准，则放大器的输入保持短路，负载保持断开，并且增益保持在40V/V。要完成偏移校准，应将CSA_CAL_X寄存器或CAL引脚调回到低位。
根据描述，想要在程序一开始完成A、B、C引脚的校准，因此先设为1b，至少等100µs校准结束后，再设0b。这里手册里似乎没有明说能不能三个脚同时校准，保险起见可以先后来一波100b、010b、001b、000b来完成，讲道理三个放大器独立，应该可以直接111b、000b一起校准。
如果不用校准，直接选择默认值Bit4 - CSA_CAL_A = 0b，不开自动偏移校准即可。

🌌 Add06 - Bit3 - CSA_CAL_B (Current Sense Amplifier B_Calibration)

同上。如果不用校准，直接选择默认值Bit3 - CSA_CAL_B = 0b。

🌌 Add06 - Bit2 - CSA_CAL_C (Current Sense Amplifier C_Calibration)

同上。如果不用校准，直接选择默认值Bit2 - CSA_CAL_C = 0b。

🌌 Add06 - Bit1+Bit0 - SEN_LVL

在SPI设备上，通过SEN_LVL设置V_SENSE过流保护触发电压阈值V_{SEN_OCP}，具体如表所示。V_SENSE过流保护详见👉P49 -【8.3.6.4 V_SENSE Overcurrent Protection】👈。

这里选择默认值Bit1+Bit0 - SEN_LVL = 11b，V_{SEN_OCP} = 1V。
