第一章：MedSAM 视觉大模型介绍

1、MedSAM 模型介绍

MedSAM全称为：Segment Anything in Medical Images

论文地址：arxiv.org/pdf/2304.12306

代码地址：bowang-lab/MedSAM：分割医学图像中的任何内容 --- bowang-lab/MedSAM: Segment Anything in Medical Images (github.com)

---

MedSAM 大模型利用了prompt engineering（提示工程）对指定区域进行分割

常见的分割提示有提示语、点、边界框等等，任务要求是收到提示符时至少输出一个有效的mask，哪怕提示是有歧义的

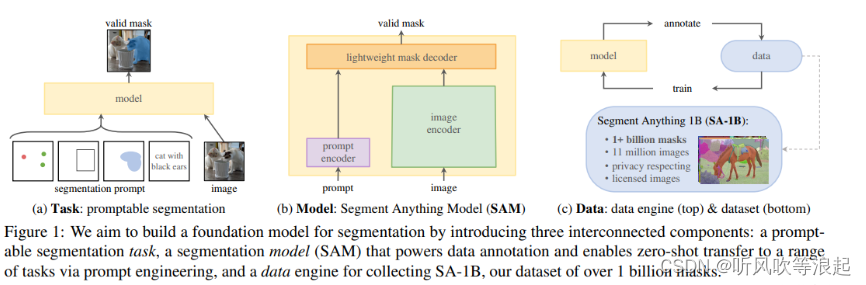

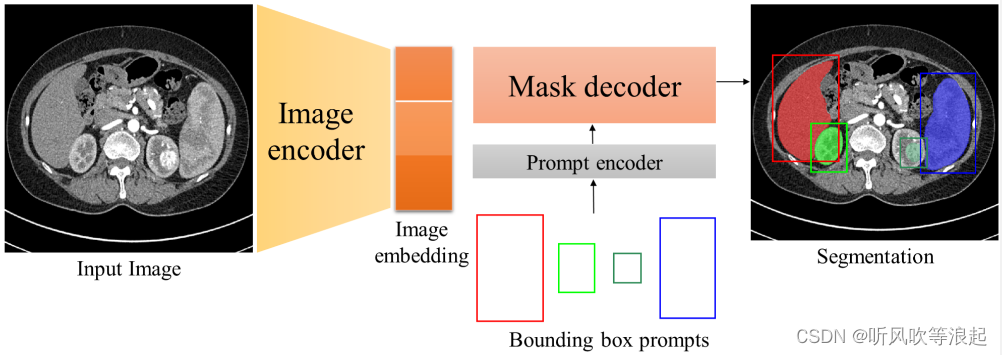

SAM通用分割大模型结构分为三个：图像编码器、提示器（prompt）和轻量级的解码器

这里的image encoder 输入size是1024*1024

关于SAM介绍可以自己百度或者阅读论文，这里只对代码简单介绍和复现

测试项目可以免费在这里下载，包含权重文件的：

MedSAM分割一切大模型资源-CSDN文库

2、环境配置

首先下载整个项目：bowang-lab/MedSAM：分割医学图像中的任何内容 --- bowang-lab/MedSAM: Segment Anything in Medical Images (github.com)

对应的readme文件写的挺详细的，这里做些补充

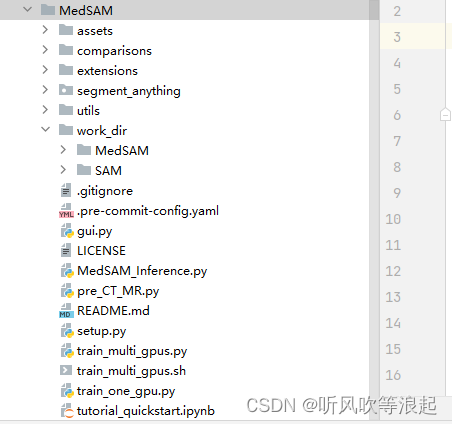

项目如下，github下载可能是MedSAM-main，重新命名即可

1、虚拟环境配置python的版本官方是3.10，命令如下

conda create -n medsam python=3.10 -y

2、激活虚拟环境后（conda activate medsam），安装gpu版本的torch，官方的建议torch版本需要高于 2.0，应该会用到2.x版本的库文件

可以参考文章：Pytorch 配置 GPU 环境_pytorch gpu-CSDN博客

3、cd MedSAM目录后，运行下面代码即可

pip install -e .

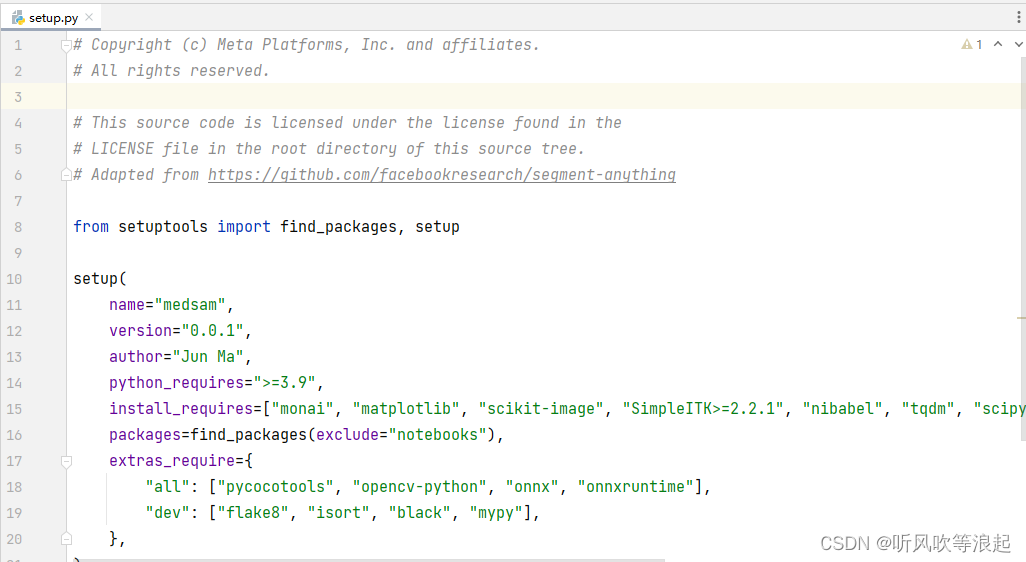

这个意思是，pip会安装setup.py脚本里面编写的库文件

3、利用官方权重推理图像

官方权重在这里：MedSAM - Google 云端硬盘

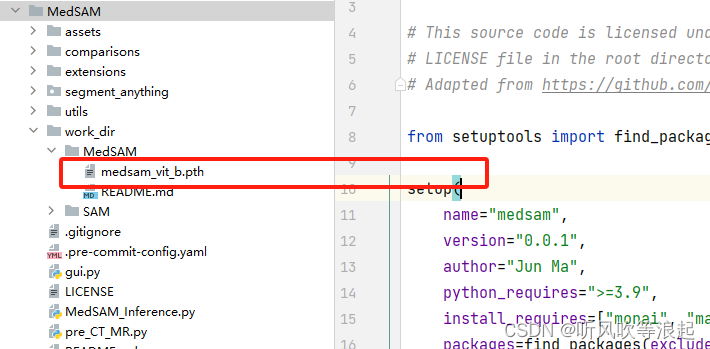

存放位置：work_dir/MedSAM/medsam_vit_b

运行 MedSAM_Inference.py 脚本即可：

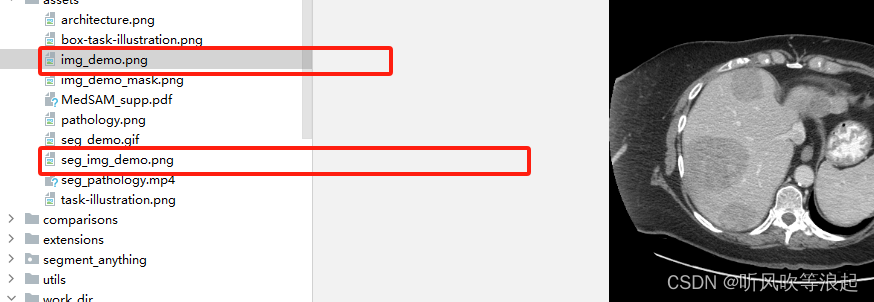

这里会自动推理assets下的demo图像，然后保存在这里

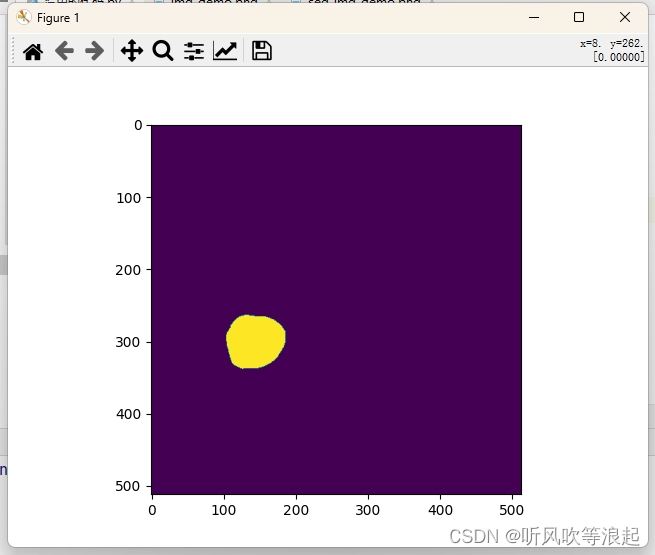

不过这里推理后的图像是黑的，可以根据下面代码显示：

import matplotlib.pyplot as plt


img_path = 'assets/seg_img_demo.png'
img =plt.imread(img_path)

plt.imshow(img)
plt.show()

---

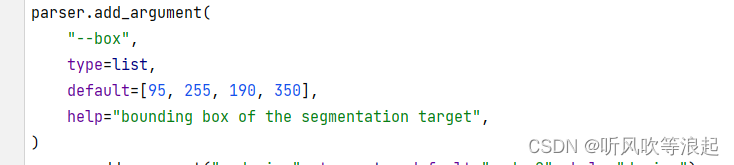

参数如下：

-i input_img
-o output path
--box bounding box of the segmentation target

因为SAM模型需要提示工程，所以传参的时候，也需要指定。这里是边界框，默认给定了。如果想要检测其他区域，需要更改这个bbox到自己想要推理的区域

官方给了简单的教程，在tutorial_quickstart.ipynb 中

4、利用 GUI 交互界面推理数据

安装库文件：

pip install PyQt5

因为bbox很难指定，官方给出了GUI界面。类似于labelimg那种鼠标绘制边界框，即可推理指定的区域，这样方便推理

直接运行gui.py 脚本即可

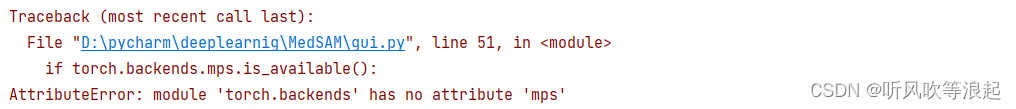

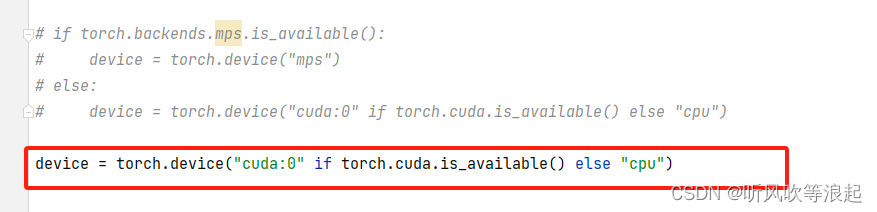

要是出现上述错误，因为toch版本不对，这里直接将代码修改即可。红色框就是修改后的代码，源代码是被注释的四行

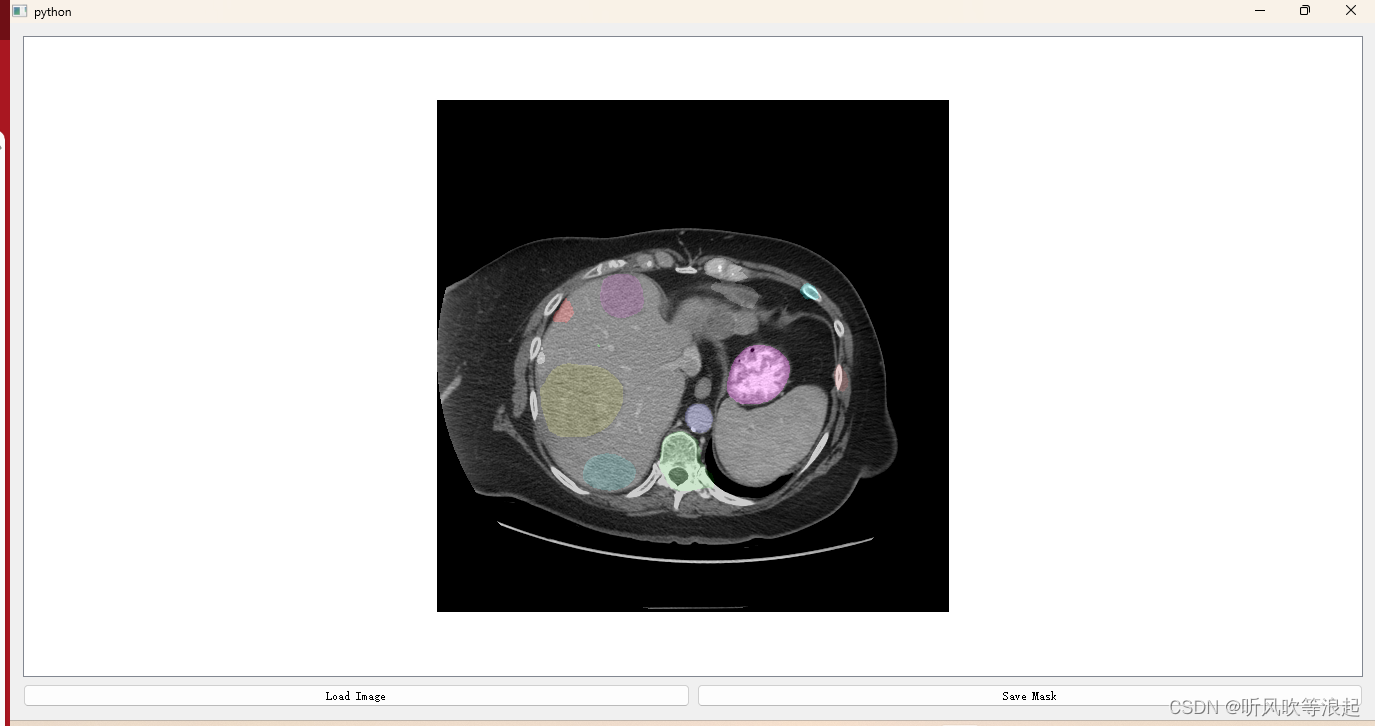

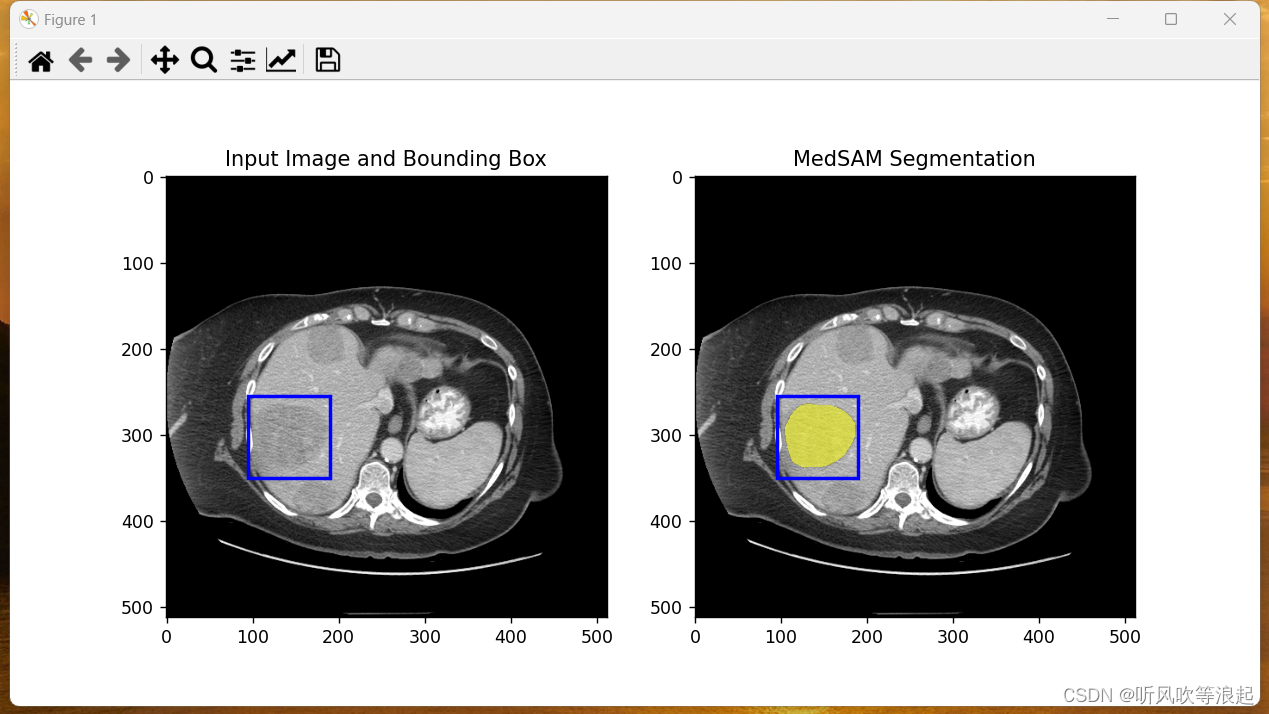

展示如下：

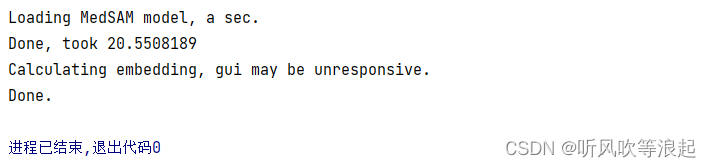

控制台输出：这里太卡了，就是做多余展示了

5、 项目复现

本章主要介绍一些代码的训练、复现等等

5.1 下载预训练权重

这里官方提供了SAM的预训练权重：https://dl.fbaipublicfiles.com/segment_anything/sam_vit_b_01ec64.pth

下载后保存在：work_dir/SAM/sam_vit_b_01ec64.pth

5.2 下载指定数据集

官方提供训练的数据集是：MICCAI FLARE22 挑战数据集，好像是腹部13类器官分割？

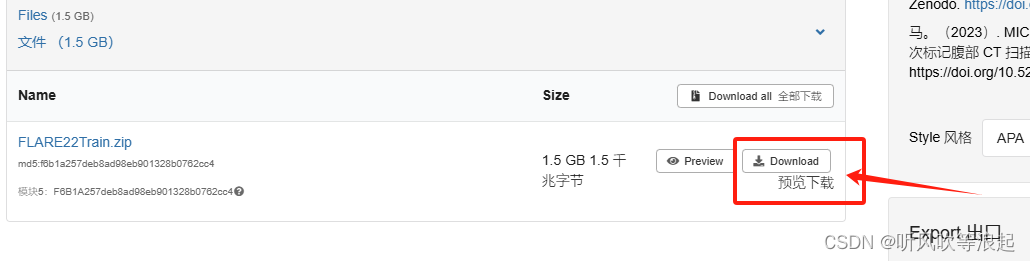

下载连接，也不是很大，就1.5 G多一点

MICCAI FLARE22 挑战数据集（50 次标记腹部 CT 扫描） --- MICCAI FLARE22 Challenge Dataset (50 Labeled Abdomen CT Scans) (zenodo.org)

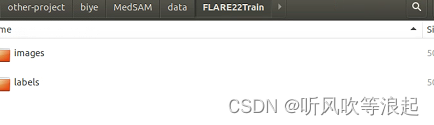

数据集保存在：data/FLARE22Train/

5.3 数据预处理

预处理代码是  pre_CT_MR.py，需要先下载库文件

pip install connected-components-3d

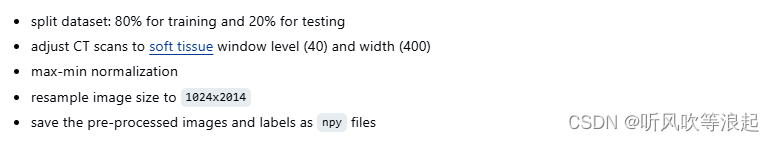

主要完成下面几个作用，划分数据集、进行窗口w和窗口h的灰度增强、归一化、resize以及保存到npy的2d格式

这里的npy其实就是2d数据，而非3D分割，后面会介绍。其实和我们平时习惯的mask用png表示一样的

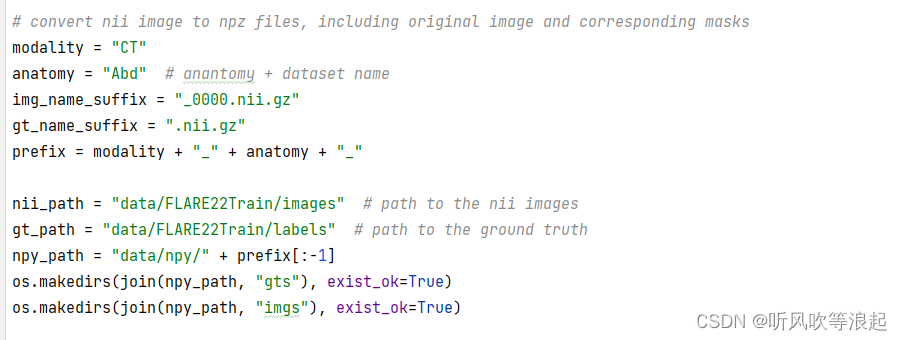

这里的预处理脚本完全根据MICCAI FLARE22 挑战数据集数据集格式编写的，如果换成自己数据集的话，需要更改。其实就是目录啊、文件名之类的参数

因为这个代码还挺复杂的，这里分开介绍

5.3.1 切片成2D数据，并且剔除小部分的数据

关于切片介绍参考：

基于Unet的BraTS 3d 脑肿瘤医学图像分割，从nii.gz文件中切分出2D图片数据_brats2020unet分割-CSDN博客

或者这里更详细：nii 文件的相关操作（SimpleITK）_mimics输出nii文件-CSDN博客

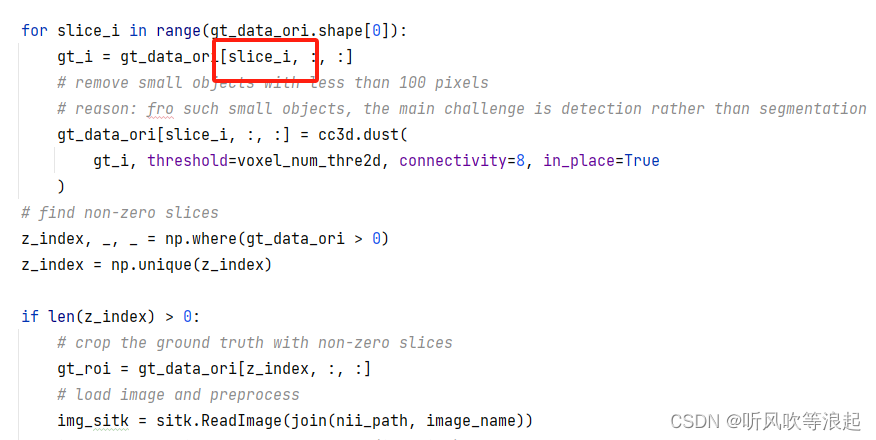

MedSAM项目如下，这里明显只是对3D数据的横断面进行切分，最后保存成2D数据

3D数据的格式是【a,b,c】 这里的abc都很大

而非[a,b,3]这种颜色堆叠的rgb图像

而nii.gz 数据往往是医学的3D数据，换句话说，每个通道都是灰度的

而因为人体瘦长的缘故，沿着横断面切，效果是最好的，要不然数据会出现窄长的不均衡比例（瞎猜的）

之前本人写切片的时候，也会去除前景区域不足的数据，这里给了解释

换而言之，小区域是目标检测的任务，而非分割的重点！！

而这里设定的100，和我们之前设定的比例0.01之类的效果差不多

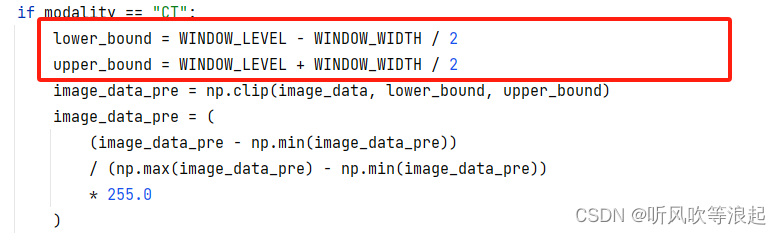

5.3.2 窗口宽度、窗口高度

学术叫法是 windowing 方法，专门处理医学图像这种灰度范围大的预处理方法

之前本人也写过，参考：医学图像处理的windowing 方法_医学图像常用windowing和histogram equalization-CSDN博客

其实说白了就是数字图像处理中的灰度拉伸，例如直方图均衡化啊、grammar变换啊、log变换啊等等都可以，只不过窗口化方法最好而已

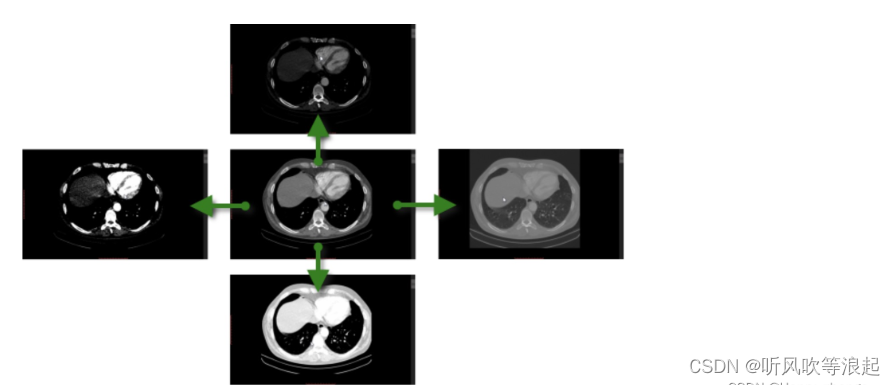

就如下面图像，原始的医学图像可能是最右面的图像，经过windowing方法，变成最左边的，当然分割变得容易喽

Tips：

这个给了本人一些启发，对比其他unet之类的分割网络，也可以加入灰度拉伸增强对比度的方式对数据进行增强，以后可以尝试尝试

5.3.3 保存为npy格式

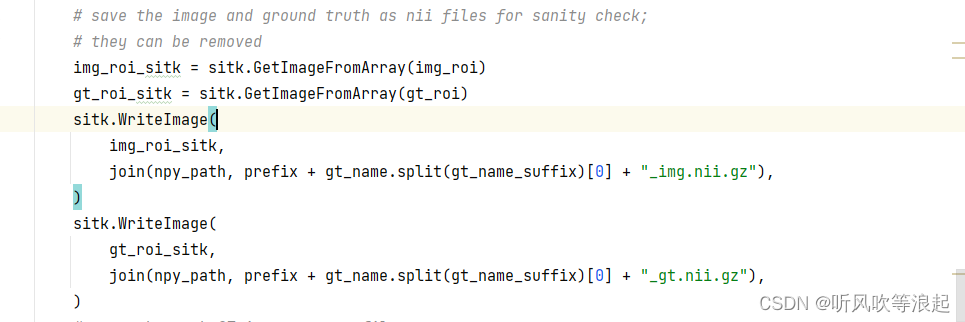

这里可以删除，不影响

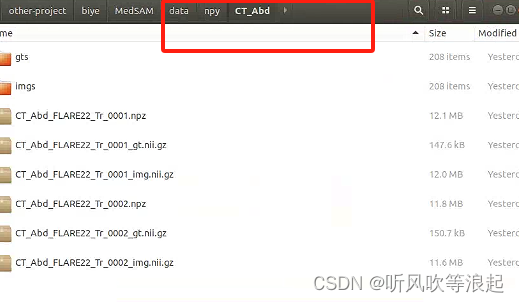

保存好的数据如下：

5.3.4 读取npy图像

测试代码如下：

import numpy as np
import matplotlib.pyplot as plt
from PIL import Image


# 就是2d数据，只不过npy里面归一化了
img_path = 'data/npy/CT_Abd/imgs/CT_Abd_FLARE22_Tr_0001-000.npy'
img = np.load(img_path)
print(img.shape)


plt.imshow(img)

plt.savefig('demo.png')

打印：

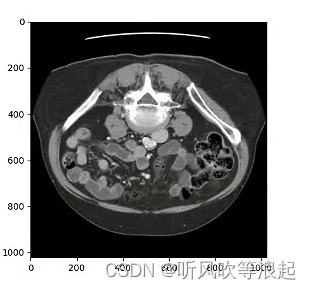

如下：不仅是2d，经过windowing方法对比度也好了很多

5.4 训练

单 gpu 训练代码：

python train_one_gpu.py

多 gpu 训练：

sbatch train_multi_gpus.sh

python utils/ckpt_convert.py # Please set the corresponding checkpoint path first

官方给的其他教程：GitHub - bowang-lab/MedSAM at 0.1

本章只介绍单 GPU 的代码

5.4.1 数据加载 dataset

这里很重要！！！！

这里很重要！！！！

这里很重要！！！！

这里很重要！！！！

本人之前一直在想，MedSAM有了bbox提示框后，怎么确认输入和输出的，其实通过dataset就可以知道

对于多类别的mask，这里每次只是选择一个。例如4分类的mask像素值有 0 1 2 3，那么这里随机挑选一个类型，例如1，那么gt2D中只有0 1这两个类别！！

这就代表了MedSAM输出是2类别的！！因为每次都是随机挑选一个类别（加背景为2），当然，因为每次都是随机挑选某个label，那么epoch一定要多。否则的话，如果类别很多，倒霉的话，某个类别没有被挑到，那么网络对这个区域学不到东西！！

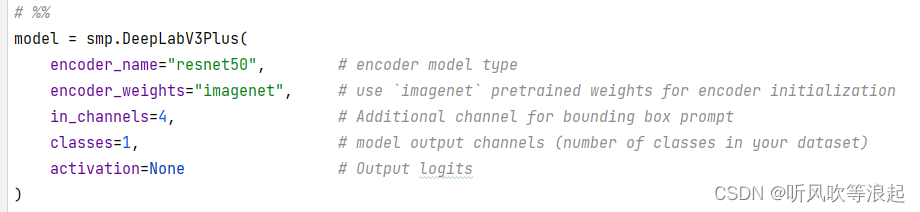

这里可以在deeplabv3代码体现：

因此对于MedSAM损失是针对2类别的 BCEWithLogitsLoss

---

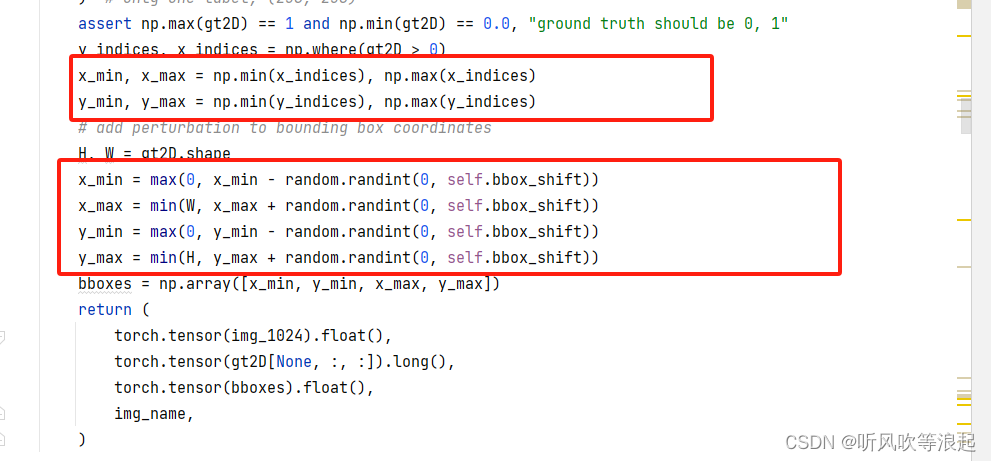

对于bbox提示边界框，也很简单，对前景取值即可，取x，y最小、最大，加个修正偏移即可

bbox在数据上的表现就类似于画框，将图像指定区域框出来，所以输入的维度就多加了1

这里有个疑问，为什么对于医学的灰度图像，要repeat成3通道呢？

要不然输入应该是2，而非4了

5.4.2 训练

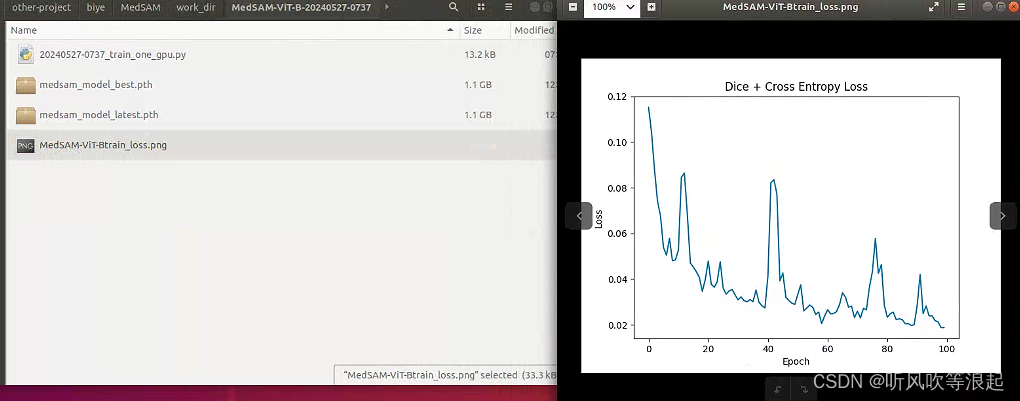

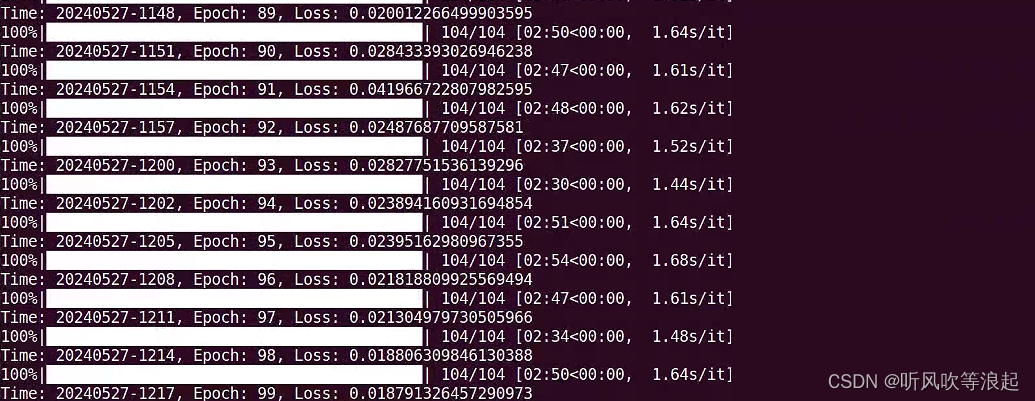

效果如下：

这里epoch改成了100

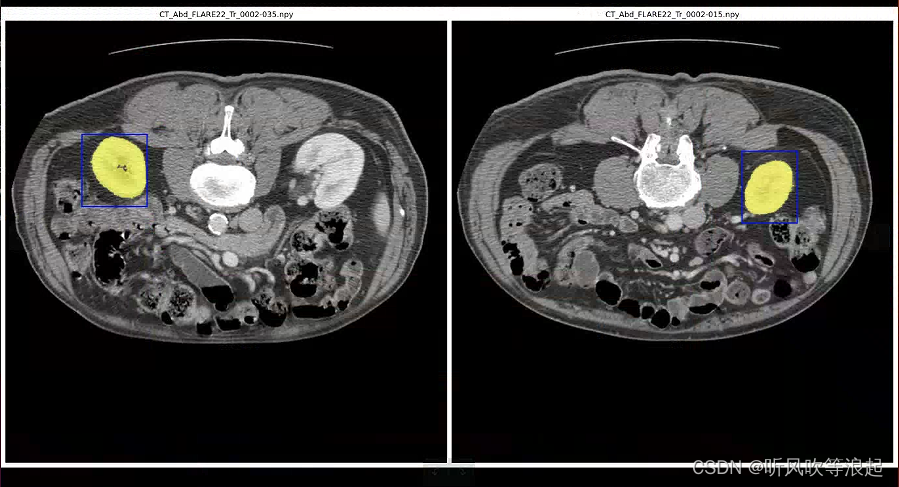

可视化结果：

权重：



5.5 推理

这里还没调试好，等后续补充

#  TODO

6、其他

抛开MedSAM项目，只看代码的话，还是有很多地方值得学习

首先，对于医学图像，因为灰度的原因，导致对比度太差。对于简单的模型如unet这种，预处理也可以增加windowing方法，或者直方图之类的对比度增强的方法

其次，prompt 提示分割也可以借鉴，讲白了，就是把原始的rgb 3通道在加上一个通道，就是bbox的通道，这样每次unet的输入改成4就行了，也可以达到提示分割的目的。

后续的话，看有时间可以把SAM的bbox提示分割增加到unet里面

关于MedSAM 项目总结：

切片其实就是3d切分为2d，然后repeat成rgb 3通道，经过windowing对比度增强，最后保存成npy格式（和png格式一样其实）

dataset中对mask前景随机挑选一个，这样每次其实就是二分割任务，二分类任务简单不说，损失函数还可以实验BCE 逻辑损失。通过二分类的前景，取到bbox，增加到rgb图像中，这样输入就变成了4通道（这个思想可以添加到任何的分割网络中）

昨晚搞完的时候，好多想法， 结果写的时候全忘了。

写的地方可能还有很多不清晰的，大家有问题在评论区提问就行，看到就会回的。

算了，就先这样吧，下次想起来在更新.....
